DHCP服务详解和基于eNSP DHCP配置-ielab

ie-lab网络实验室ccie认证之家 发布时间:2019-07-03 11:59:36 ,浏览量:9

DHCP(Dynamic Host Configuration Protocol,动态主机配置协议)通常被应用在大型的局域网络环境中,主要作用是集中的管理、分配IP地址,使网络环境中的主机动态的获得IP地址、Gateway地址、DNS服务器地址等信息,并能够提升地址的使用率。

DHCP协议采用客户端/服务器模型,主机地址的动态分配任务由网络主机驱动。当DHCP服务器接收到来自网络主机申请地址的信息时,才会向网络主机发送相关的地址配置等信息,以实现网络主机地址信息的动态配置。

功能:

  1. 保证任何IP地址在同一时刻只能由一台DHCP客户机所使用。

  2. DHCP应当可以给用户分配永久固定的IP地址。

  3. DHCP应当可以同用其他方法获得IP地址的主机共存(如手工配置IP地址的主机)。

  4. DHCP服务器应当向现有的BOOTP客户端提供服务。

DHCP客户端首次登陆网络时,主要通过4个阶段与DHCP服务器建立联系。

1、发现阶段:即DHCP客户端寻找DHCP服务器的阶段。客户端以广播的方式发送DHCP-Discover报文,只有DHCP服务器才会进行响应。

2、提供阶段:即DHCP服务器提供IP地址阶段。DHCP服务器接收到客户端的DHCP-Discover报文后,从IP地址池中挑选一个尚未分配的IP地址分配给客户端,向该客户端发送包含出租IP地址和其他设置的DHCP_Offer报文。

3、选择阶段:即DHCP客户端选择IP地址的阶段。如果有多台DHCP服务器向该客户端发来DHCP_Offer报文,客户端只接受第一个收到的DHCP_Offer报文,然后以广播方式向各DHCP服务器回应DHCP_Request报文。

4、确认阶段:即DHCP服务器确认所提供IP地址的阶段。当DHCP服务器收到DHCP客户端回答的DHCP_Request报文后,便向客户端发送包含它所提供的IP地址和其他设置的DHCP_ACK确认报文。

实验:

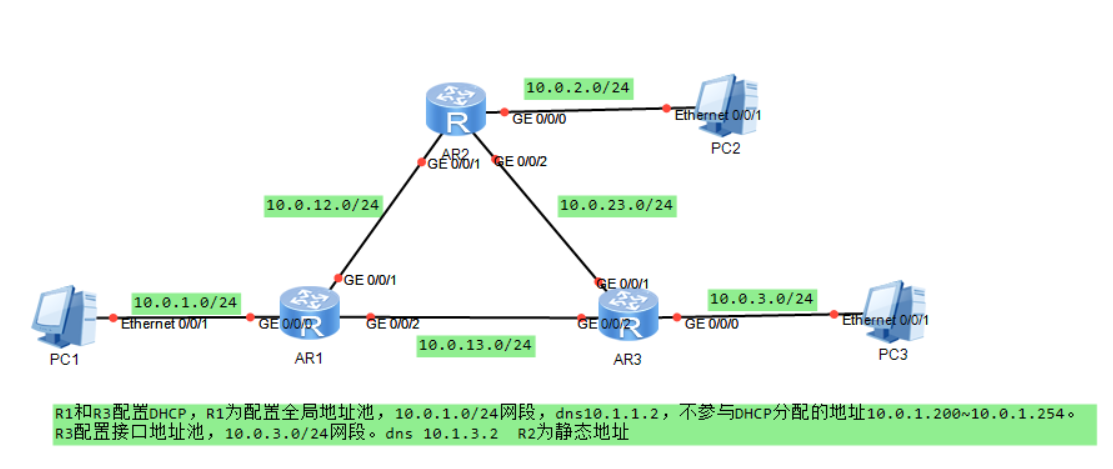

在这里插入图片描述 Pc机配置略。 R1: [Huawei]interface GigabitEthernet 0/0/0 [Huawei-GigabitEthernet0/0/0]ip address 10.0.1.254 24 [Huawei-GigabitEthernet0/0/0]quit [Huawei]interface GigabitEthernet 0/0/1 [Huawei-GigabitEthernet0/0/1]ip address 10.0.12.1 24 [Huawei-GigabitEthernet0/0/1]quit [Huawei]interface GigabitEthernet 0/0/2 [Huawei-GigabitEthernet0/0/2]ip address 10.0.13.1 24 [Huawei-GigabitEthernet0/0/2]quit R2: [Huawei]interface GigabitEthernet 0/0/0 [Huawei-GigabitEthernet0/0/0]ip address 10.0.2.254 24 [Huawei-GigabitEthernet0/0/0]quit [Huawei]interface GigabitEthernet 0/0/1 [Huawei-GigabitEthernet0/0/1]ip address 10.0.12.2 24 [Huawei-GigabitEthernet0/0/1]quit [Huawei]interface GigabitEthernet 0/0/2 [Huawei-GigabitEthernet0/0/2]ip address 10.0.23.2 24 [Huawei-GigabitEthernet0/0/2]quit R3: [Huawei]interface GigabitEthernet 0/0/0 [Huawei-GigabitEthernet0/0/0]ip address 10.0.3.254 24 [Huawei-GigabitEthernet0/0/0]quit [Huawei]int g0/0/1 [Huawei-GigabitEthernet0/0/1]ip address 10.0.23.3 24 [Huawei-GigabitEthernet0/0/1]quit [Huawei]interface GigabitEthernet 0/0/2 [Huawei-GigabitEthernet0/0/2]ip address 10.0.13.3 24 [Huawei-GigabitEthernet0/0/2]quit

基础配置完成。配置OSPF: R1: [Huawei]ospf 1 router-id 1.1.1.1 [Huawei-ospf-1]area 0 [Huawei-ospf-1-area-0.0.0.0]network 10.0.1.0 0.0.0.255 [Huawei-ospf-1-area-0.0.0.0]network 10.0.12.0 0.0.0.255 [Huawei-ospf-1-area-0.0.0.0]network 10.0.13.0 0.0.0.255 R2: [Huawei]ospf 1 router-id 2.2.2.2 [Huawei-ospf-1]area 0 [Huawei-ospf-1-area-0.0.0.0]network 10.0.2.0 0.0.0.255 [Huawei-ospf-1-area-0.0.0.0]network 10.0.12.0 0.0.0.255 [Huawei-ospf-1-area-0.0.0.0]network 10.0.23.0 0.0.0.255 R3: [Huawei]ospf 1 router-id 3.3.3.3 [Huawei-ospf-1]area 0 [Huawei-ospf-1-area-0.0.0.0]network 10.0.3.0 0.0.0.255 [Huawei-ospf-1-area-0.0.0.0]network 10.0.13.0 0.0.0.255 [Huawei-ospf-1-area-0.0.0.0]network 10.0.23.0 0.0.0.255

Ospf配置完成,验证无问题。 配置DHCP: R1: [Huawei]dhcp enable Info: The operation may take a few seconds. Please wait for a moment.done. [Huawei]ip pool 1 Info: It’s successful to create an IP address pool. [Huawei-ip-pool-1]network 10.0.1.0 mask 24 [Huawei-ip-pool-1]gateway-list 10.0.1.254 [Huawei-ip-pool-1]dns-list 10.1.1.2 [Huawei-ip-pool-1]excluded-ip-address 10.0.1.200 10.0.1.253 [Huawei-ip-pool-1]quit [Huawei]interface GigabitEthernet 0/0/0 [Huawei-GigabitEthernet0/0/0]dhcp select global [Huawei-GigabitEthernet0/0/0]quit

R3: [Huawei]dhcp enable Info: The operation may take a few seconds. Please wait for a moment.done. [Huawei]interface GigabitEthernet 0/0/0 [Huawei-GigabitEthernet0/0/0]dhcp server dns-list 10.0.3.2 [Huawei-GigabitEthernet0/0/0]quit 配置完成。
