思科CCIE认证技术详解IPv6协议下的静态路由配置-ielab

ie-lab网络实验室ccie认证之家 发布时间:2020-03-21 19:33:02 ,浏览量:8

       无论是 NAT,还是 CIDR 等都是缓解 IP 地址短缺的手段,而 IPv6 才是解决地址短缺的最终方法。IPv6 是由 IETF 设计的下一代互联网协议,目的是取代现有的互联网协议 IPv4。

       IPv4 的设计思想成功地造就了目前的国际互联网,其核心价值体现在简单、灵活和开放性。但随着新应用的不断涌现,传统的 IPv4 协议已经难以支持互联网的进一步扩张和新业务的特性,比如实时应用和服务质量保证等。IPv6 能够解决 IPv4 存在的许多问题,如地址短缺、服务质量保证等。同时,IPv6 还对 IPv4 作了大量的改进,包括路由和网络自动配置等。IPv6 和 IPv4 将在过渡期内共存几年,并由 IPv6 渐渐取代 IPv4。

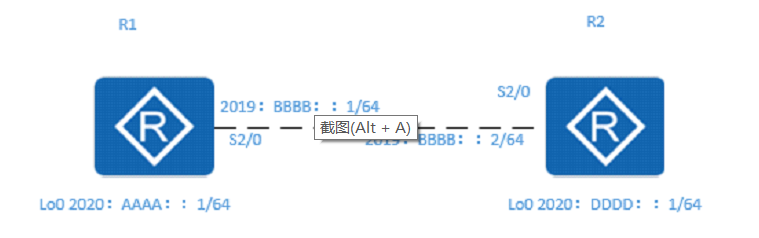

IPv6静态路由配置:        由此我们学习启用 IPv6 流量转发,配置IPv6地址和设备的调试。   拓扑图:

实验基础配置 R1(config)#ipv6 unicast-routing  //启用IPv6流量转发 R1(config)#interface lo0 R1(config-if)#ipv6 address 2020:AAAA::1/64  //配置ipv6地址 R1(config-if)#exit  R1(config)#interface s2/0 R1(config-if)#ipv6 address 2019:BBBB::1/64 R1(config-if)#no shutdown  R1(config-if)#exit  R1(config)#ipv6 route 2020:DDDD::1/64 s2/0 //配置ipv6静态路由

R2(config)#ipv6 unicast-routing  R2(config)#interface lo0 R2(config-if)#ipv6 address 2020:DDDD::1/64 R2(config-if)#exit  R2(config)#interface s2/0 R2(config-if)#ipv6 address 2019:BBBB::2/64 R2(config-if)#no shutdown  R2(config-if)#exit  R2(config)#ipv6 route ::/0 s2/0 //配置ipv6默认路由

配置完成,我们查看实验现象。 R2#ping ipv6 2020:AAAA::1 Type escape sequence to abort. Sending 5, 100-byte ICMP Echos to 2020:AAAA::1, timeout is 2 seconds: !!!!! Success rate is 100 percent (5/5), round-trip min/avg/max = 20/23/32 ms R2#

Ping成功,证明我们的静态路由配置成功!

查看IPv6路由表。 R1#show ipv6 route IPv6 Routing Table - default - 6 entries Codes: C - Connected, L - Local, S - Static, U - Per-user Static route        B - BGP, HA - Home Agent, MR - Mobile Router, R - RIP        H - NHRP, I1 - ISIS L1, I2 - ISIS L2, IA - ISIS interarea        IS - ISIS summary, D - EIGRP, EX - EIGRP external, NM - NEMO        ND - ND Default, NDp - ND Prefix, DCE - Destination, NDr - Redirect        O - OSPF Intra, OI - OSPF Inter, OE1 - OSPF ext 1, OE2 - OSPF ext 2        ON1 - OSPF NSSA ext 1, ON2 - OSPF NSSA ext 2, la - LISP alt        lr - LISP site-registrations, ld - LISP dyn-eid, a - Application C   2019:BBBB::/64 [0/0]      via Serial2/0, directly connected L   2019:BBBB::1/128 [0/0]      via Serial2/0, receive C   2020:AAAA::/64 [0/0]      via Loopback0, directly connected L   2020:AAAA::1/128 [0/0]      via Loopback0, receive S   2020:DDDD::/64 [1/0]      via Serial2/0, directly connected L   FF00::/8 [0/0]      via Null0, receive R2#show ipv6 route IPv6 Routing Table - default - 6 entries Codes: C - Connected, L - Local, S - Static, U - Per-user Static route        B - BGP, HA - Home Agent, MR - Mobile Router, R - RIP        H - NHRP, I1 - ISIS L1, I2 - ISIS L2, IA - ISIS interarea        IS - ISIS summary, D - EIGRP, EX - EIGRP external, NM - NEMO        ND - ND Default, NDp - ND Prefix, DCE - Destination, NDr - Redirect        O - OSPF Intra, OI - OSPF Inter, OE1 - OSPF ext 1, OE2 - OSPF ext 2        ON1 - OSPF NSSA ext 1, ON2 - OSPF NSSA ext 2, la - LISP alt        lr - LISP site-registrations, ld - LISP dyn-eid, a - Application S   ::/0 [1/0]      via Serial2/0, directly connected C   2019:BBBB::/64 [0/0]      via Serial2/0, directly connected L   2019:BBBB::2/128 [0/0]      via Serial2/0, receive C   2020:DDDD::/64 [0/0]      via Loopback0, directly connected L   2020:DDDD::1/128 [0/0]      via Loopback0, receive L   FF00::/8 [0/0]      via Null0, receive

       以上输出表明路由器 R1 上有一条 IPv6 的静态路由,R2 上有一条 IPv6 的默认路由,IPv6中的默认路由是没有“*”的。
