SP ccie全栈专题技术探讨IOS-XR配置MPLS TE的路径保护

上周SP全栈班的MPLS TE专题课程结束了，最后一天的晚课一直讲到11点，高强度的知识输入感觉大家都有点崩溃了，因为最近也要为几个企培的课程准备专题，又要避免延误EVPN的专题开课，所以拼到很晚把MPLS TE课程结束了，大家虽然辛苦也都跟上了节奏，看得出来大家也都很拼很给力！





那么，今天我来和大家分享一个我们MPLS TE专题课中的实验。



MPLS TE中有个很重要的机制叫FRR(Fast ReRoute) – 快速重路由，又称为protection – 保护，是一种在链路或节点失效期间尽量减少丢包的机制。



FRR分为Local-Protection(本地保护)和Path-Protection(路径保护)。其中本地保护又分为链路保护和节点保护，是1:N的保护机制，意思是一条备份隧道可以保护多条主隧道；而路径保护是1:1的保护机制，一条备份隧道专门用来保护一条主隧道。



现在来看看在IOS-XR上配置Path-Protection的配置以及验证。

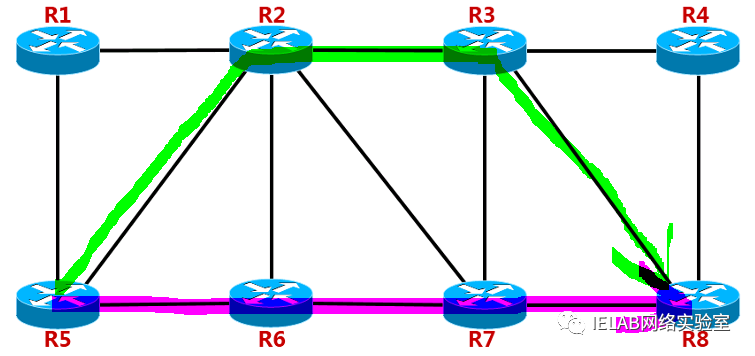

拓扑如下：

在R5上建立一条去往R8的主隧道：

R5：IOS-XR

interface tunnel-te58

 ipv4 unnumbered Loopback0

 signalled-bandwidth 500

 autoroute announce

 !

 destination 10.1.0.8

 path-option 10 explicit name TE-58



explicit-path name TE-58

 index 10 next-address strict ipv4 unicast   10.1.56.6

index 20 next-address strict ipv4 unicast 10.1.67.7

index 30 next-address strict ipv4 unicast 10.1.78.8

配置完成之后，隧道UP，并且traceroute时，可以看到走MPLS TE的隧道，压入MPLS TE的标签。

下面我们来配置Path-Protection，并且让头端设备(R5)自己计算去往尾端的备份路径，关键配置如下：

R5：IOS-XR

interface tunnel-te 58

 path-protection

 !

 path-option 10 explicit name TE-58   protected-by 20

 path-option 20 dynamic

其中”path-protection”的意思是告诉头端路由器要做路径保护；

“path-option 10 explicit name TE-58 protected-by 20”的意思是路径选项10，也就是我们之前配置的R5-R6-R7-R8这个路径，由路径选项20计算出来的路径来保护；



“path-option 20 dynamic”意思是路径选项20的路径通过动态计算的方式计算出来，但是在计算的时候默认按照SRLG，Node and Link Diverse的方式来计算，这种计算方法实际上计算出来的备份路径尽量与主路径不相交。

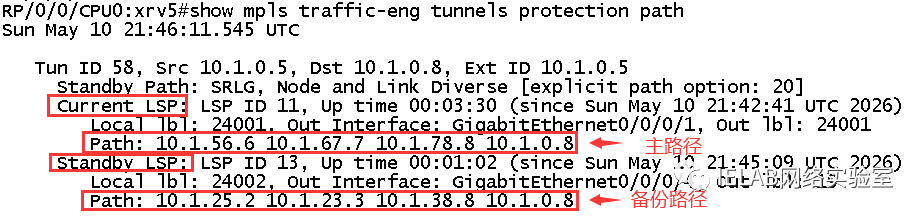

配置完成后，查看结果：

可以看到计算出来的备份路径与主路径是尽量没有相交的最短路径。当主路径断掉后，备份路径可以保护主路径，使流量在备份隧道里面传输。
