1.路由器的四种视图：
（1）用户视图：用于查看路由器的基本配置信息或者远程连接其他主机，在这种模式下不能改变路由器的配置。打开路由器默认为用户模式，如下：
（2）系统视图：可以对路由器进行基本配置，前提是进入到全局模式或其他特殊的配置模式。用户模式下输入:system-view(或缩写sys)
（3）端口视图：允许用户真正修改路由器的配置。其他特殊的配置模式都是全局模式的一个子集。在用户模式下进行配置操作，如进入某个端口：interface Ethernet0/0/0(缩写 int eth0/0/0)
（4）路由协议视图：配置路由协议的参数，在系统视图下输入：isis/ospf/rip
2.路由器的配置命令
（1）更改路由器名称：sysname Router1(新名称)
（2）显示当前配置：display current （3）显示当前接口信息：display interface （4）显示路由表信息：display ip routing-table （5）退出当前模式：quit （6）激活端口：undo shutdown （7）关闭端口：shutdown （8）保存当前配置：save test.cfg(用户模式下 ) //保存配置文件名为test.cfg （9）为端口配置IP地址：ip address 192.168.1.1 255.255.255.0//地址 子网掩码 （10）还原配置：startup saved-configuration test.cfg //下次启动时自动恢复配置test.cfg （11）配置静态路由：ip route-static 192.168.1.0 255.255.255.0 192.168.1.254 //目标网段 子网掩码 下一跳 （12）撤回/删除一条命令：undo 需撤回的命令 （13）退回用户界面：return
二、交换机基本配置介绍交换机视图与路由器视图相同存在
1）显示当前配置：display current 2）显示当前接口信息：display interface 3）显示vlan信息：display vlan 4）创建vlan:vlan 10 5) 同时创建多个连续的vlan：vlan batch 10 to 20 //创建vlan10-vlan20 6) 创建多个不连续vlan：vlan10 20 //创建vlan10、vlan20 7）交换机命名：sysname sw1 //重命名为sw1 8）进入接口视图：intface vlan10 9）配置vlan的IP地址：ip address 192.168.1.1 255.255.255.0//ip地址 子网掩码 10）配置静态路由：ip route-static 192.168.1.0 255.255.255.0 192.168.1.254 //目标网段 子网掩码 下一跳地址 11)开启三层路由功能：rip 12)保存当前配置：save test.cfg(用户模式下 ) //保存配置文件名为test.cfg 13)还原配置：startup saved-configuration test.cfg //下次启动时自动恢复配置test.cfg

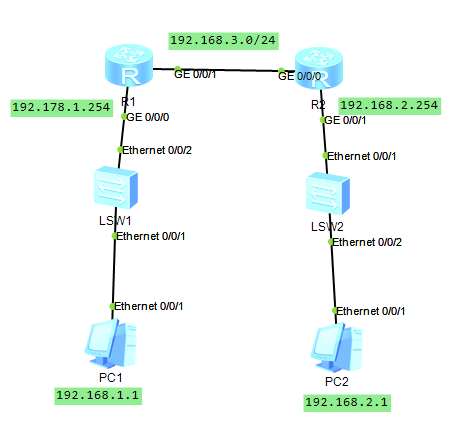

三、实验配置可见网络拓扑如下：
为实现PC1与PC2正常通信,配置信息如下： （1）在路由器R1上的配置;
（2）在路由器R2上的配置;

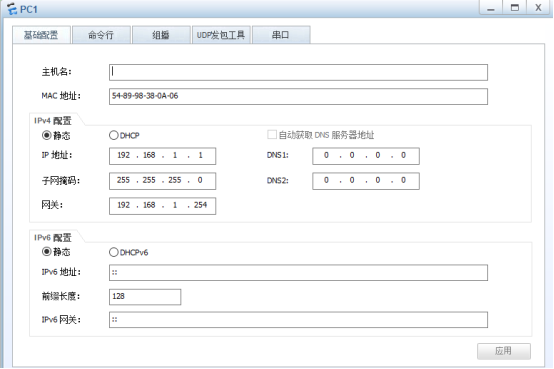

（3）在PC1上的配置;
（4）在PC2上的配置;

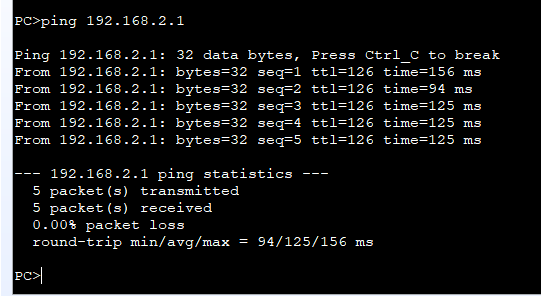

（5）在PC1端使用ping命令测试与PC2的连通性；
（6）PC正常通信。
思考小问：1.若以上实验里，为什么需要同时在两个路由上配置静态路由，如果只配置一个，会出现什么结果？
上期回答：
1.公有地址是由因特网信息中心负责，这些IP地址分配需向其提出申请通过它直接访问因特网，每个IP地址都为世界唯一存在的。私有地址属于非注册地址，专门为组织机构内部使用，使用与内部局域网，可以在不同局域网内部重复使用，但是在一个局域网内不能重复。 类别 IP范围 私有地址范围 保留地址 A 1.0.0.0~126.255.255.255 10.0.0.0~10.255.255.255 127.0.0.0~127.255.255.255 B 128.0.0.0~191.255.255.255 172.16.0.0~172.31.255.255 169.254.0.0~169.254.255.255 C 192.0.0.0~223.255.255.255 192.168.0.0~192.168.255.255 无 私有地址表
2.因为私网地址无法在局域网外使用，因此需要使用NAT服务进行，它是一种把内部私有网络地址（IP地址）翻译成合法网络IP地址的技术。
