shader编程2

固定渲染管线

新建Image Effect Shader

Shader "Custom/text2"
{
    Properties
    {
        _MainTex ("Texture", 2D) = "white" {}
    }
    SubShader
    {

        Pass
        {
            SetTexture [_MainTex] {    //设置贴图材质
                combine Texture * Previous
            }
        }
    }
}

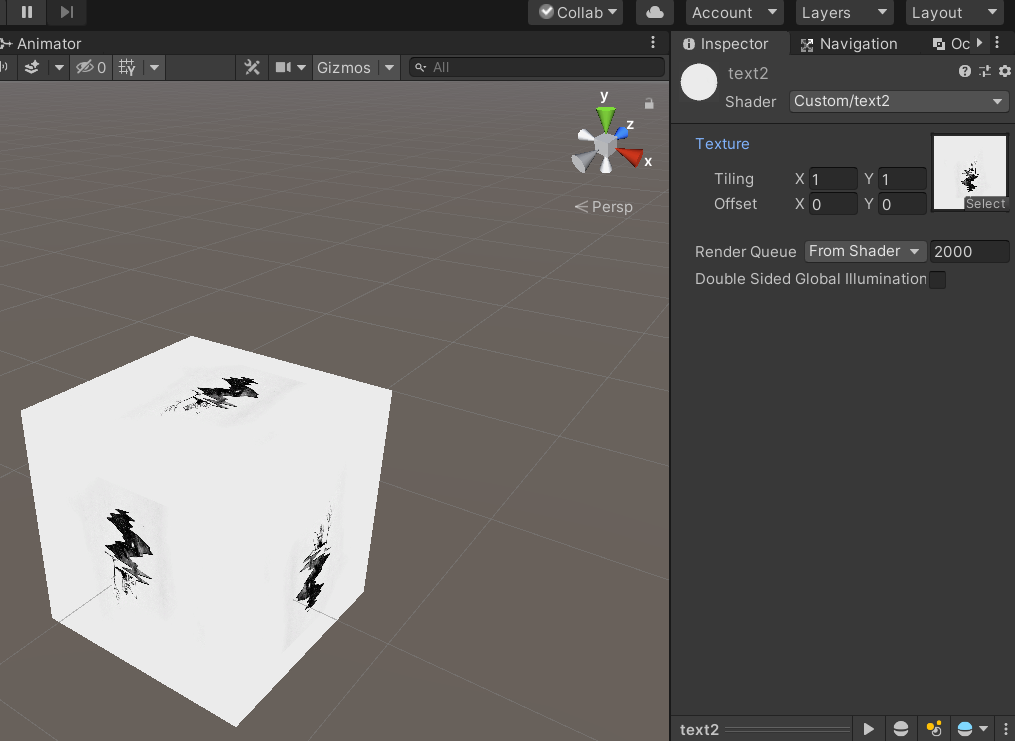

此时cube上有贴图材质但并没有光照效果

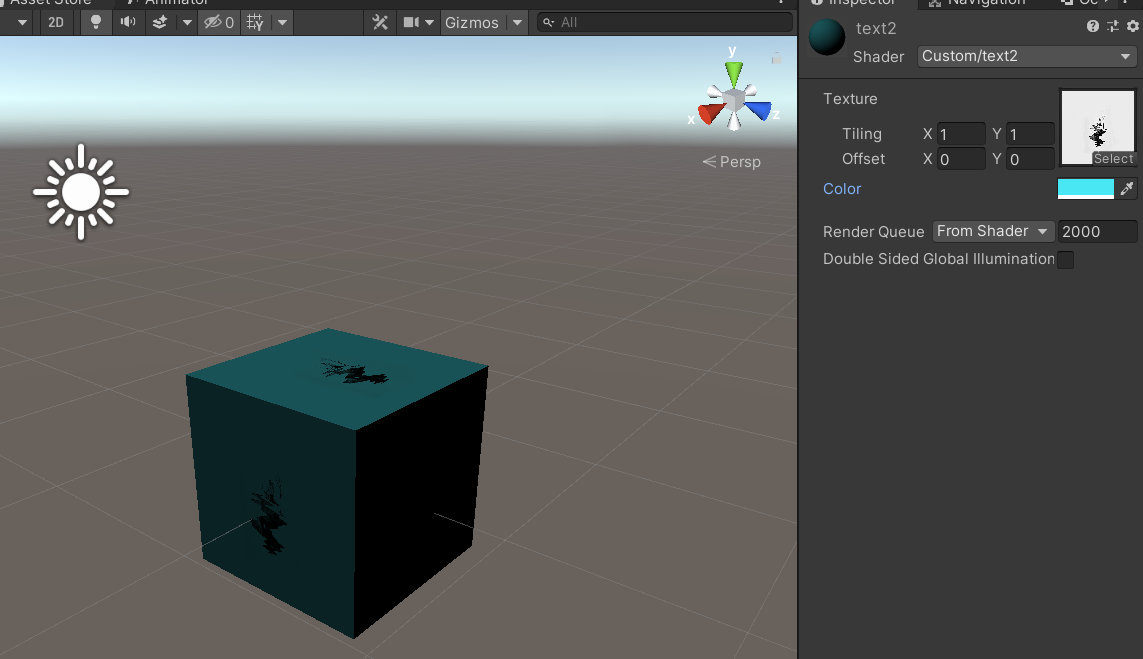

添加代码   < Lighting On > 以打开光照，< Material >设置光照类型

Shader "Custom/text2"
{
    Properties
    {
        _MainTex ("Texture", 2D) = "white" {}
        _Color ("Color",Color) = (1,1,1,1)  //物体反射的颜色
    }
    SubShader
    {
        Lighting on
        Material{
            Diffuse [_Color] //漫反射
        }

        Pass
        {
            SetTexture [_MainTex] {
                combine Texture * Previous
            }
        }
    }
}

光照类型：

• 自发光（emissive）

  这部分用于描述当给定一个方向时，模型表面会向该方向发射多少的辐射量。当没有使用全局光照时，这些自发光表面不会照亮周围物体，只是本身看起来更亮而已。

• 高光反射（specular）

  这个部分用于描述当光线从光源照到模型表面时，模型镜面反射产生的光。

• 漫反射（diffuse）

  这个部分用于描述当光线从光源照到模型表面时，模型向各个方向产生的光。

• 环境光（ambient）

  这个部分用来描述其他间接的光。

可编程渲染管线

与固定渲染管线不同之处在于，可编程渲染管线可以在 CGPROGRAM ... ENDCG 间定义渲染逻辑

Shader "Costom/text3"
{
    Properties
    {
        _MainTex ("Texture", 2D) = "white" {}
    }
    SubShader
    {
        // No culling or depth
        Cull Off ZWrite Off ZTest Always

        Pass
        {
            CGPROGRAM
            #pragma vertex vert    //vertex表示顶点，vert表示方法名称
            #pragma fragment frag    //fragment表示片段，frag表示方法名称

            #include "UnityCG.cginc"    //引用库文件

            struct appdata    //结构体类型，数据由meshrender传递
            {
                float4 vertex : POSITION;
                float2 uv : TEXCOORD0;
            };

            struct v2f
            {
                float2 uv : TEXCOORD0;
                float4 vertex : SV_POSITION;
            };

            v2f vert (appdata v)    //顶点着色器执行的方法
            {
                v2f o;
                o.vertex = UnityObjectToClipPos(v.vertex);    //把顶点位置坐标转换为相机坐标
                o.uv = v.uv;
                return o;
            }

            sampler2D _MainTex;    //与Property中的_MainTex相同，在Property中声明变量，要在此处进行引用

            fixed4 frag (v2f i) : SV_Target    //片段着色器执行的方法
            {
                fixed4 col = tex2D(_MainTex, i.uv);    //获取纹理中像素的值
                // just invert the colors
                col.rgb = 1 - col.rgb;
                return col;
            }
            ENDCG
        }
    }
}

要访问不同的顶点数据，您需要自己声明顶点结构，或者将输入参数添加到顶点着色器。顶点数据由 Cg/HLSL 语义标识，并且必须来自 以下列表：

• POSITION 是顶点位置，通常为 float3 或 float4。
• NORMAL 是顶点法线，通常为 float3。
• TEXCOORD0 是第一个 UV 坐标，通常为 float2、float3 或 float4。
• TEXCOORD1、TEXCOORD2 和 TEXCOORD3 分别是第 2、第 3 和第 4 个 UV 坐标。
• TANGENT 是切线矢量（用于法线贴图），通常为 float4。
• COLOR 是每顶点颜色，通常为 float4。

先执行顶点着色器，再执行片段着色器
