Blend

ShaderLab：混合

混合用于生成透明对象。

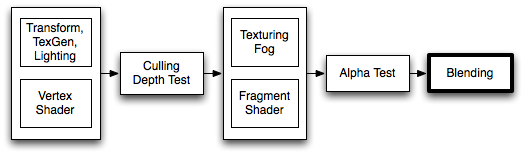

渲染图形时，在执行所有着色器并应用所有纹理后，像素将写入到屏幕。这些像素与已有像素的组合方式由 Blend 命令控制。

语法

Blend Off：关闭混合（这是默认值）

Blend SrcFactor DstFactor：配置并启用混合。生成的颜色将乘以 SrcFactor。屏幕上的已有颜色乘以 DstFactor，然后将这两个值相加。

Blend SrcFactor DstFactor, SrcFactorA DstFactorA：同上，但使用不同系数来混合 Alpha 通道。

BlendOp Op：不将混合颜色相加，而是对它们执行不同的操作。

BlendOp OpColor, OpAlpha：同上，但是对颜色 (RGB) 通道和 Alpha (A) 通道使用不同的混合操作。

此外，您还可以设置上层渲染目标混合模式。当 使用多渲染目标 (MRT) 渲染时，上面的常规语法 将为所有渲染目标设置相同的混合模式。以下语法可以为各个渲染目标设置不同的混合模式，其中 N 是渲染目标索引（0 到 7）。此功能适用于大多数现代 API/GPU（DX11/12、GLCore、Metal 和 PS4）：

• Blend N SrcFactor DstFactor
• Blend N SrcFactor DstFactor, SrcFactorA DstFactorA
• BlendOp N Op
• BlendOp N OpColor, OpAlpha

AlphaToMask On：开启 alpha-to-coverage。使用 MSAA 时，alpha-to-coverage 会根据像素着色器结果 Alpha 值按比例修改多重采样覆盖率遮罩。这通常用于比常规 Alpha 测试更少锯齿的轮廓；对植被和其他经过 Alpha 测试的着色器非常有用。

混合运算

可使用以下混合运算：

Add将源和目标相加。Sub从源减去目标。RevSub从目标减去源。Min使用源和目标中的较小者。Max使用源和目标中的较大者。LogicalClear逻辑运算：清除 (0) 仅限 DX11.1。LogicalSet逻辑运算：设置 (1) 仅限 DX11.1。LogicalCopy逻辑运算：复制 (s) 仅限 DX11.1。LogicalCopyInverted逻辑运算：逆复制 (!s) 仅限 DX11.1。LogicalNoop逻辑运算：空操作 (d) 仅限 DX11.1。LogicalInvert逻辑运算：逆运算 (!d) 仅限 DX11.1。LogicalAnd逻辑运算：与 (s & d) 仅限 DX11.1。LogicalNand逻辑运算：与非 !(s & d) 仅限 DX11.1。LogicalOrLogical operation: Or (s | d) DX11.1 only.LogicalNorLogical operation: Nor !(s | d) DX11.1 only.LogicalXor逻辑运算：异或 (s ^ d) 仅限 DX11.1。LogicalEquiv逻辑运算：相等 !(s ^ d) 仅限 DX11.1。LogicalAndReverse逻辑运算：反转与 (s & !d) 仅限 DX11.1。LogicalAndInverted逻辑运算：逆与 (s & d) 仅限 DX11.1。LogicalOrReverseLogical operation: Reverse Or (s | !d) DX11.1 only.LogicalOrInvertedLogical operation: Inverted Or (!s | d) DX11.1 only. 混合系数

以下所有属性对 Blend 命令中的 SrcFactor 和 DstFactor 都有效。源是指计算所得颜色，目标是指屏幕上已有的颜色。如果 BlendOp 在使用逻辑运算，则将忽略混合系数。

One值为 1 - 让源或目标颜色通过。Zero值为 0 - 删除源或目标值。SrcColor此阶段的值乘以源颜色值。SrcAlpha此阶段的值乘以源 Alpha 值。DstColor此阶段的值乘以帧缓冲区源颜色值。DstAlpha此阶段的值乘以帧缓冲区源 Alpha 值。OneMinusSrcColor此阶段的值乘以（1 - 源颜色）。OneMinusSrcAlpha此阶段的值乘以（1 - 源 Alpha）。OneMinusDstColor此阶段的值乘以（1 - 目标颜色）。OneMinusDstAlpha此阶段的值乘以（1 - 目标 Alpha）。 详细信息

以下是最常见的混合类型：

Blend SrcAlpha OneMinusSrcAlpha // 传统透明度
Blend One OneMinusSrcAlpha // 预乘透明度
Blend One One // 加法
Blend OneMinusDstColor One // 软加法
Blend DstColor Zero // 乘法
Blend DstColor SrcColor // 2x 乘法
