shader编程6

表面着色器

表面着色器编译指令

就像任何其他着色器一样，表面着色器放置在 CGPROGRAM..ENDCG 代码块内。不同之处在于：

• 它必须放在 SubShader 代码块内，不能在 Pass 内。表面着色器本身将编译为多个通道。
• 它使用 #pragma surface ... 指令来指示自己是表面着色器。

#pragma surface 指令为：

# pragma surface surfaceFunction lightModel [optionalparams]

表面着色器的标准输出结构：

struct SurfaceOutput
{
    fixed3 Albedo;  // 漫射颜色
    fixed3 Normal;  // 切线空间法线（如果已写入）
    fixed3 Emission;
    half Specular;  // 0..1 范围内的镜面反射能力
    fixed Gloss;    // 镜面反射强度
    fixed Alpha;    // 透明度 Alpha
};

 内置标准光照模型：

struct SurfaceOutputStandard
{
    fixed3 Albedo;      // 基础（漫射或镜面反射）颜色
    fixed3 Normal;      // 切线空间法线（如果已写入）
    half3 Emission;
    half Metallic;      // 0=非金属，1=金属
    half Smoothness;    // 0=粗糙，1=平滑
    half Occlusion;     // 遮挡（默认为 1）
    fixed Alpha;        // 透明度 Alpha
};

标准镜面反射光照模型：

struct SurfaceOutputStandardSpecular
{
    fixed3 Albedo;      // 漫射颜色
    fixed3 Specular;    // 镜面反射颜色
    fixed3 Normal;      // 切线空间法线（如果已写入）
    half3 Emission;
    half Smoothness;    // 0=粗糙，1=平滑
    half Occlusion;     // 遮挡（默认为 1）
    fixed Alpha;        // 透明度 Alpha
};

例子：

Shader "Custom/test9"
{
    Properties
    {
        _Color ("Color",Color) = (0,0,0,0)    //漫反射颜色
        _MainTex ("Texture",2D) = "White"{}    //纹理贴图
    }
    SubShader
    {
        Tags { "RenderType"="Opaque" }
        LOD 200

        CGPROGRAM
        // Physically based Standard lighting model, and enable shadows on all light types
        #pragma surface surf Standard fullforwardshadows

        struct Input
        {
            float2 uv_MainTex;
        };

        float4 _Color;
        sampler2D _MainTex;


        void surf (Input IN, inout SurfaceOutputStandard o)
        {

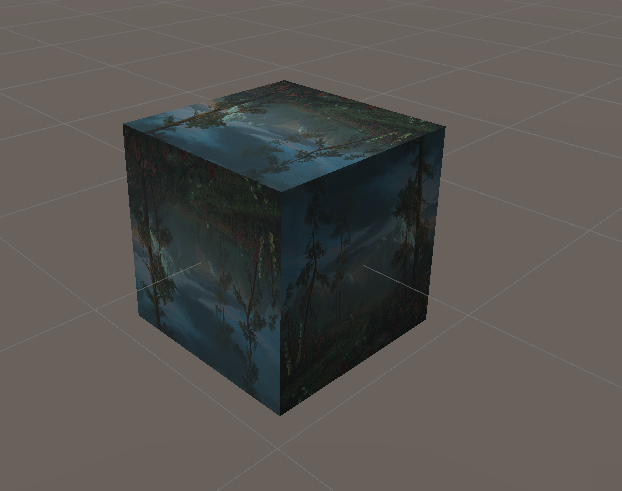

           o.Albedo = tex2D(_MainTex,IN.uv_MainTex).rgb * _Color.rgb;    //cube既有颜色又有材质贴图
        }
        ENDCG
    }
    FallBack "Diffuse"
}

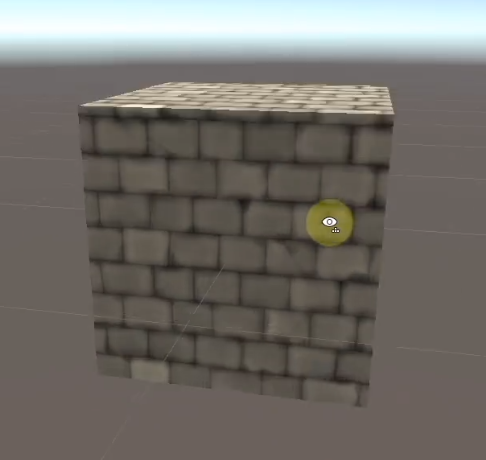

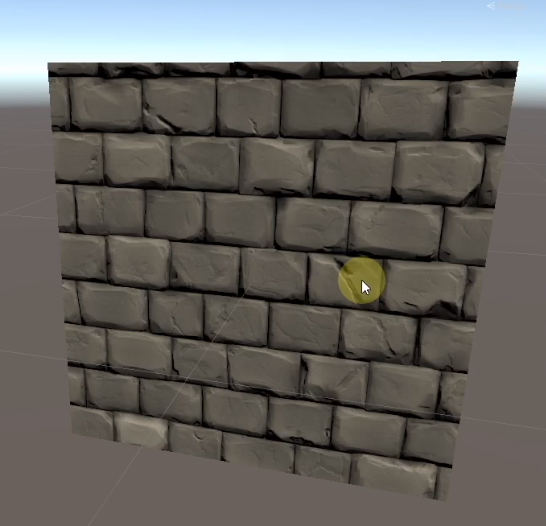

法线贴图：

Shader "Custom/test9"
{
    Properties
    {
        _NormalMap ("NormalMap",2D) = "bump"{}  //凹凸贴图
    }
    SubShader
    {
        Tags { "RenderType"="Opaque" }
        LOD 200

        CGPROGRAM
        // Physically based Standard lighting model, and enable shadows on all light types
        #pragma surface surf Standard fullforwardshadows

        struct Input
        {
            float2 uv_MainTex;
        };

        sampler2D _NormalMap;

        void surf (Input IN, inout SurfaceOutputStandard o)
        {
           o.Normal = UnpackNormal(tex2D(_NormalMap,IN.uv_MainTex))； //将法线贴图的像素转换为法线
        }
        ENDCG
    }
    FallBack "Diffuse"
}
