Unity Shader 入门精要——遮罩纹理

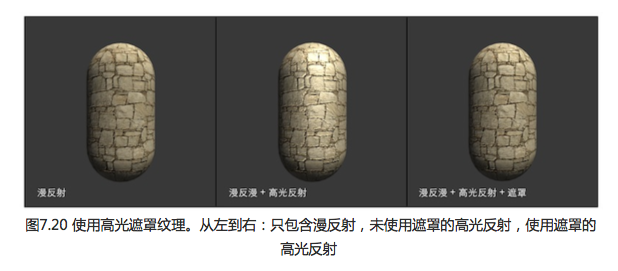

效果：

代码：

Shader "Unity Shaders Book/Chapter 7/Mask Texture" {
	Properties {
		_Color ("Color Tint", Color) = (1, 1, 1, 1)
		_MainTex ("Main Tex", 2D) = "white" {}    //主纹理
		_BumpMap ("Normal Map", 2D) = "bump" {}    //法线纹理
		_BumpScale("Bump Scale", Float) = 1.0
		_SpecularMask ("Specular Mask", 2D) = "white" {}    //遮罩纹理
		_SpecularScale ("Specular Scale", Float) = 1.0
		_Specular ("Specular", Color) = (1, 1, 1, 1)
		_Gloss ("Gloss", Range(8.0, 256)) = 20
	}
	SubShader {
		Pass {
			Tags { "LightMode"="ForwardBase" }

			CGPROGRAM

			#pragma vertex vert
			#pragma fragment frag

			#include "Lighting.cginc"

			fixed4 _Color;
			sampler2D _MainTex;
			float4 _MainTex_ST;    //三种纹理共用的纹理属性变量
			sampler2D _BumpMap;
			float _BumpScale;
			sampler2D _SpecularMask;
			float _SpecularScale;
			fixed4 _Specular;
			float _Gloss;

			struct a2v {
				float4 vertex : POSITION;
				float3 normal : NORMAL;
				float4 tangent : TANGENT;
				float4 texcoord : TEXCOORD0;
			};

			struct v2f {
				float4 pos : SV_POSITION;
				float2 uv : TEXCOORD0;
				float3 lightDir: TEXCOORD1;
				float3 viewDir : TEXCOORD2;
			};

			v2f vert(a2v v) {
				v2f o;
				o.pos = mul(UNITY_MATRIX_MVP, v.vertex);

				o.uv.xy = v.texcoord.xy * _MainTex_ST.xy + _MainTex_ST.zw;

                //世界空间转切线空间
				TANGENT_SPACE_ROTATION;
				o.lightDir = mul(rotation, ObjSpaceLightDir(v.vertex)).xyz;
				o.viewDir = mul(rotation, ObjSpaceViewDir(v.vertex)).xyz;

				return o;
			}

			fixed4 frag(v2f i) : SV_Target {
			 	fixed3 tangentLightDir = normalize(i.lightDir);
				fixed3 tangentViewDir = normalize(i.viewDir);

				fixed3 tangentNormal = UnpackNormal(tex2D(_BumpMap, i.uv));
				tangentNormal.xy *= _BumpScale;
				tangentNormal.z = sqrt(1.0 - saturate(dot(tangentNormal.xy, tangentNormal.xy)));

				fixed3 albedo = tex2D(_MainTex, i.uv).rgb * _Color.rgb;

				fixed3 ambient = UNITY_LIGHTMODEL_AMBIENT.xyz * albedo;

				fixed3 diffuse = _LightColor0.rgb * albedo * max(0, dot(tangentNormal, tangentLightDir));

			 	fixed3 halfDir = normalize(tangentLightDir + tangentViewDir);
			 	// Get the mask value
			 	fixed specularMask = tex2D(_SpecularMask, i.uv).r * _SpecularScale;
			 	// Compute specular term with the specular mask
			 	fixed3 specular = _LightColor0.rgb * _Specular.rgb * pow(max(0, dot(tangentNormal, halfDir)), _Gloss) * specularMask;

				return fixed4(ambient + diffuse + specular, 1.0);
			}

			ENDCG
		}
	}
	FallBack "Specular"
}

 _SpecularMask：高光反射遮罩纹理

_SpecularScale：用于控制遮罩影响度的系数

声明变量_MainTex_ST：三种纹理共用的纹理属性变量。这意味着，在材质面板中修改主纹理的平铺系数和偏移系数会同时影响3个纹理的采样。使用这种方式可以让我们节省需要存储的纹理坐标数目，如果我们为每一个纹理都使用一个单独的属性变量TextureName_ ST,那么随着使用的纹理数目的增加，我们会迅速占满顶点着色器中可以使用的插值寄存器。而很多时候，我们不需要对纹理进行平铺和位移操作，或者很多纹理可以使用同一种平铺和位移操作，此时我们就可以对这些纹理使用同一个变换后的纹理坐标进行采样。

环境光照和漫反射光照和之前使用过的代码完全一样。 在计算高光反射时，我们首先对遮罩纹理SpecularMask进行采样。由于本书使用的遮罩纹理中每个纹素的rgb分量其实都是一样的，表明了该点对应的高光反射强度，在这里我们选择使用r分量来计算掩码值。然后，我们用得到的掩码值和SpecularScale 相乘，一起来控制高光反射的强度。

在真实的游戏制作过程中，遮罩纹理已经不止限于保护某些区域使它们免于某些修改，而是可以存储任何我们希望逐像素控制的表面属性。通常，我们会充分利用--张纹理的RGBA四个通道，用于存储不同的属性。例如，我们可以把高光反射的强度存储在R通道，把边缘光照的强度存储在G通道，把高光反射的指数部分存储在B通道，最后把自发光强度存储在A通道。
