Unity Shader 入门精要 —— 透明度混合（开启深度写入），ShaderLab混合命令

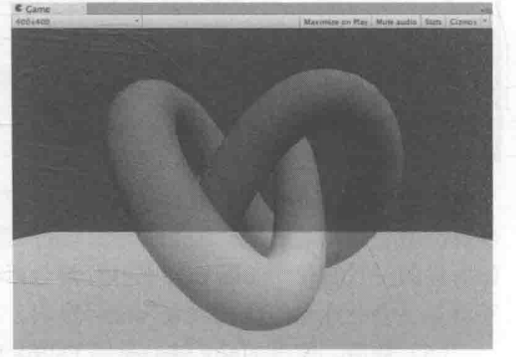

上一节中由于关闭深度写入，最后渲染结果会造成模型内部存在半透明效果：

 解决方法：

是使用两个Pass来渲染模型:第- 一个Pass开启深度写入，但不输出颜色，它的目的仅仅是为了把该模型的深度值写入深度缓冲中;第二个Pass进行正常的透明度混合，由于上一个Pass已经得到了逐像素的正确的深度信息，该Pass就可以按照像素级别的深度排序结果进行透明渲染。但这种方法的缺点在于，多使用一个Pass 会对性能造成一-定的影响。可以看出，使用这种方法，我们仍然可以实现模型与它后面的背景混合的效果，但模型内部之间不会有任何真正的半透明效果。

 代码：

Shader "Unity Shaders Book/Chapter 8/Alpha Blending With ZWrite" {
	Properties {
		_Color ("Color Tint", Color) = (1, 1, 1, 1)
		_MainTex ("Main Tex", 2D) = "white" {}
		_AlphaScale ("Alpha Scale", Range(0, 1)) = 1
	}
	SubShader {
		Tags {"Queue"="Transparent" "IgnoreProjector"="True" "RenderType"="Transparent"}

		// Extra pass that renders to depth buffer only
		Pass {
			ZWrite On
			ColorMask 0
		}

//与上一节相同
		Pass {
			Tags { "LightMode"="ForwardBase" }

			ZWrite Off
			Blend SrcAlpha OneMinusSrcAlpha

			CGPROGRAM

			#pragma vertex vert
			#pragma fragment frag

			#include "Lighting.cginc"

			fixed4 _Color;
			sampler2D _MainTex;
			float4 _MainTex_ST;
			fixed _AlphaScale;

			struct a2v {
				float4 vertex : POSITION;
				float3 normal : NORMAL;
				float4 texcoord : TEXCOORD0;
			};

			struct v2f {
				float4 pos : SV_POSITION;
				float3 worldNormal : TEXCOORD0;
				float3 worldPos : TEXCOORD1;
				float2 uv : TEXCOORD2;
			};

			v2f vert(a2v v) {
				v2f o;
				o.pos = mul(UNITY_MATRIX_MVP, v.vertex);

				o.worldNormal = UnityObjectToWorldNormal(v.normal);

				o.worldPos = mul(_Object2World, v.vertex).xyz;

				o.uv = TRANSFORM_TEX(v.texcoord, _MainTex);

				return o;
			}

			fixed4 frag(v2f i) : SV_Target {
				fixed3 worldNormal = normalize(i.worldNormal);
				fixed3 worldLightDir = normalize(UnityWorldSpaceLightDir(i.worldPos));

				fixed4 texColor = tex2D(_MainTex, i.uv);

				fixed3 albedo = texColor.rgb * _Color.rgb;

				fixed3 ambient = UNITY_LIGHTMODEL_AMBIENT.xyz * albedo;

				fixed3 diffuse = _LightColor0.rgb * albedo * max(0, dot(worldNormal, worldLightDir));

				return fixed4(ambient + diffuse, texColor.a * _AlphaScale);
			}

			ENDCG
		}
	}
	FallBack "Transparent/VertexLit"
}

这个新添加的Pass的目的仅仅是为了把模型的深度信息写入深度缓冲中，从而剔除模型中被自身遮挡的片元。因此，Pass的第一行开启了深度写入。在第二行，我们使用了一个新的渲染命令一ColorMask 在ShaderLab中，ColorMask 用于设置颜色通道的写掩码(write mask)。语义如下：

ColorMask RGB | A | 0 | 其他任何R、G、B、A的组合 当 ColorMask 设为0时，意味着该Pass不写入任何颜色通道，即不会输出任何颜色。 ColorMask R，意思是输出颜色中只有R通道会被写入 ColorMask 0，意思是不会输出任何颜色 默认值为RGBA，即四个通道都写入

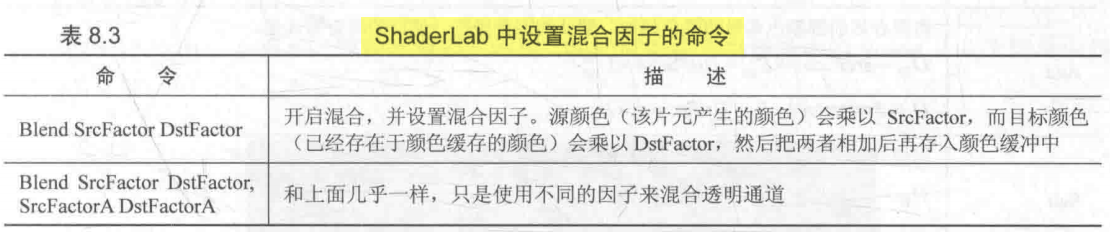

ShaderLab混合命令

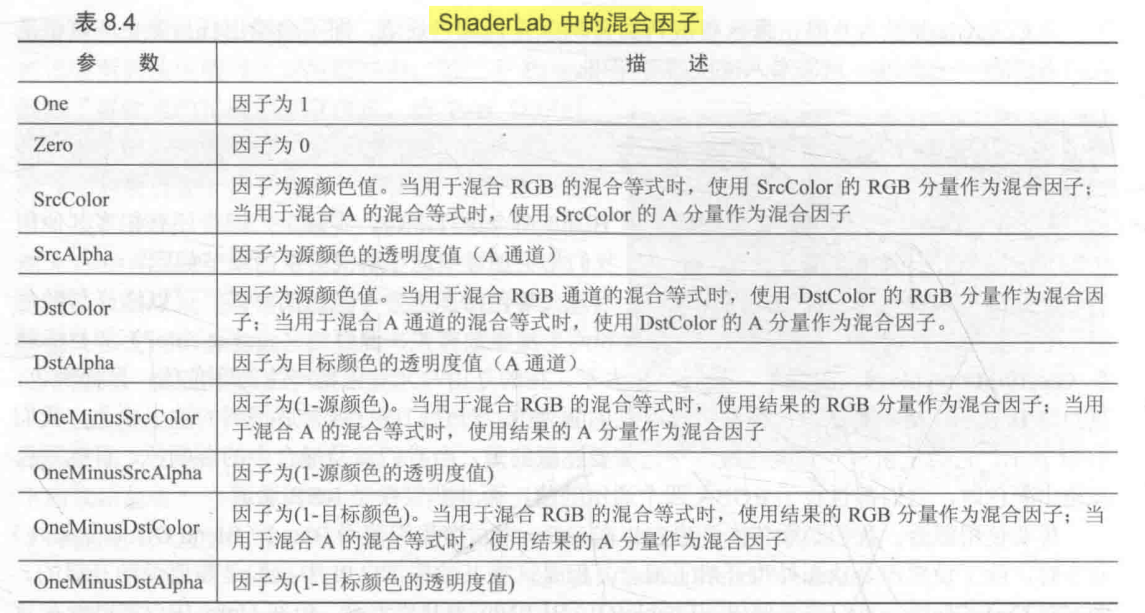

可以发现，第一个命令只提供了两个因子，这意味着将使用同样的混合因子来混合RGB通道和A通道，即此时SrcFactorA将等于SrcFactor, DstFactorA 将等于DstFactor。下面就是使用这些因子进行加法混合时使用的混合公式:



使用上面的指令进行设置时，RGB通道的混合因子和A通道的混合因子都是一样的，有时我们希望可以使用不同的参数混合A通道，这时就可以利用Blend SrcFactor DstFactor,SrcFactorA DstFactorA指令。例如，如果我们想要在混合后，输出颜色的透明度值就是源颜色的透明度，可以使用下面的命令:Blend SrcAlpha OneMinusSrcAlpha， One Zero

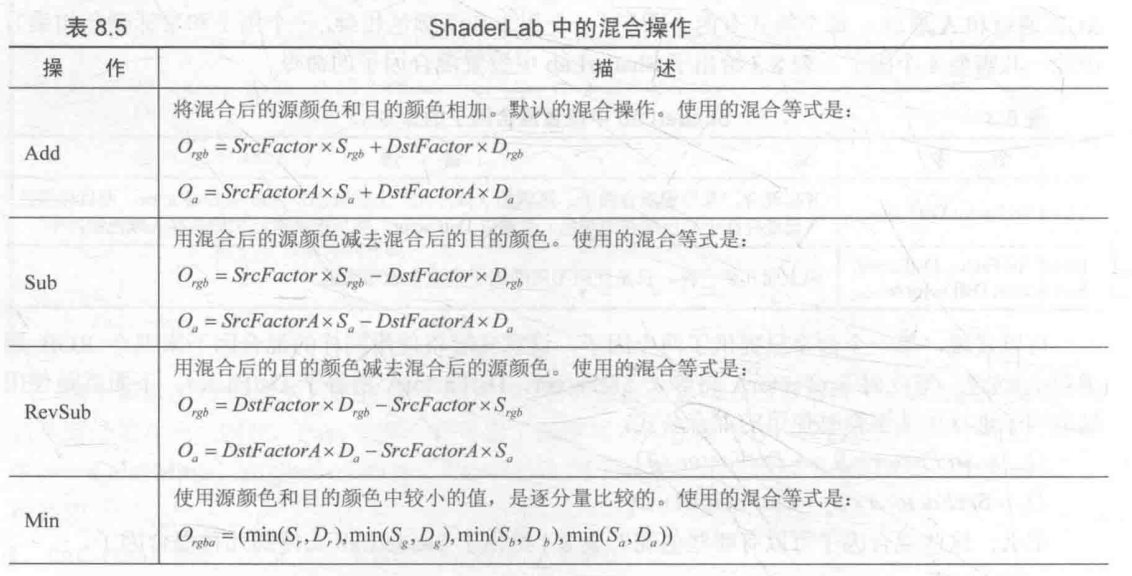

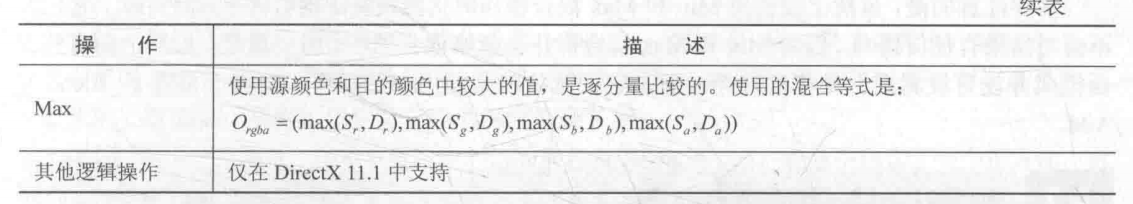

 混合操作命令通常是与混合因子命令一起工作的。但需要注意的是，当使用Min或Max混合操作时，混合因子实际上是不起任何作用的，它们仅会判断原始的源颜色和目的颜色之间的比较结果。

常见的混合类型：

//正常(Normal )， 即透明度混合Blend SrcAlpha OneMinusSrcAlpha //柔和相加( soft Additive )Blend OneMinusDstColor One //正片叠底(Multiply)， 即相乘Blend DstColor Zero //两倍相乘(2x. Multiply )Blend DstColor SrcColor //变暗( Darken )Blend0p Min Blend One One //变亮( Lighten )BlendOp Max Blend One One //滤色( Screen )Blend OneMinusDstColor One //等同于Blend One OneMinusSrcColor //线性减淡( Linear Dodge )Blend One One
