Unity Shader Graph 制作Rim Light边缘光效果

CoderZ1010 发布时间:2021-12-16 17:45:47 ,浏览量:3

效果图:

模型为Asset Store资源商店中免费资源Robot Kyle机器人

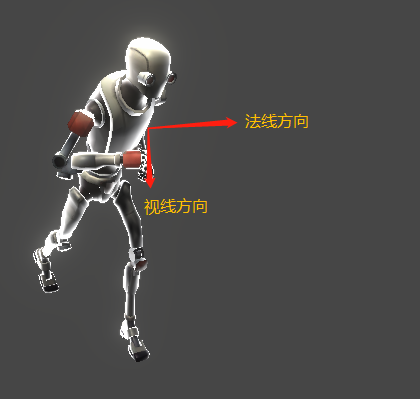

实现原理:

        通过法线方向和视线方向的夹角来判断点是否处于边缘,从而给其增加边缘光,视线方向和法线方向垂直时,则该点在当前视角来看处于边缘。夹角的判断需要通过向量dot点积,点积结果为0时,法线方向与视线方向垂直,则该点处于边缘,给其增加边缘光。

新建PBR Graph,创建以下属性:

        Main Texture(Texture2D 类型):用于模型贴图

        Rim Power(Vector1 类型):用于控制边缘光强度

        Rim Color(HDR类型 Color):用于控制边缘光颜色

创建Normal Vector法线向量节点,View Direction视线向量节点,Space空间都选择Object,二者通过Dot Product点积节点求得点积值:

点积值通过One Minus节点求得 1 - dot点积 的值,若该值小于 1 - Rim Power属性的值则取0,若大于1则取1,否则取0和1之间的平滑插值,通过Smoothstep节点实现:

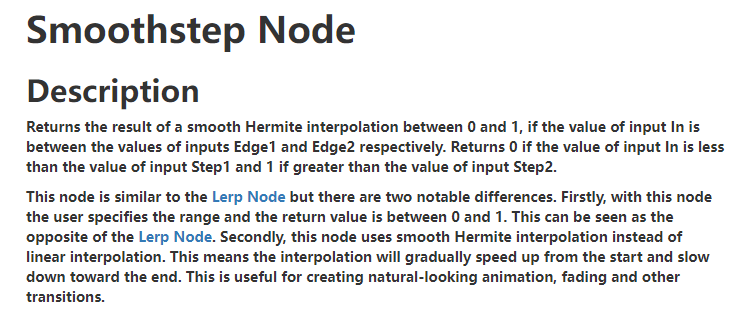

关于Smoothstep节点的官方文档介绍:

将Smoothstep的输出值与Rim Color属性值相乘后输出至PBR Master主节点中的Emission节点:

最终将Main Texture通过Sample Texture 2D节点输出到PBR Master主节点中的Albedo节点:
