【入门部署】Steam VR 环境部署与基本程序实现说明

注意：此入门指南仅适用于 Unity Old Input System！现 SteamVR 支持 New Input System

开发平台：Unity 2019版本以上

 

头显设备介绍

• HTC Vive 由HTC与Value联合开发的一款VR头显（虚拟现实头戴式显示器）产品。
• 支持 SteamVR 技术

配置要求

• VR主机：（最低配置）含机箱、显示器、键鼠及备用电缆、插线板
• 显卡：NVIDIA GTX 970/AMD 290 级别或更高（建议参考官网展示信息）
• 内存：4GB 以上
• 处理器：因特i5以上
• USB版本：2.0 及其以上

下载SteamVR

• 前往 Steam 平台，搜索 Steam VR 下载安装
• 该工具用于检查虚拟设备连接情况，与设置活动环境。

SteamVR 场景搭建

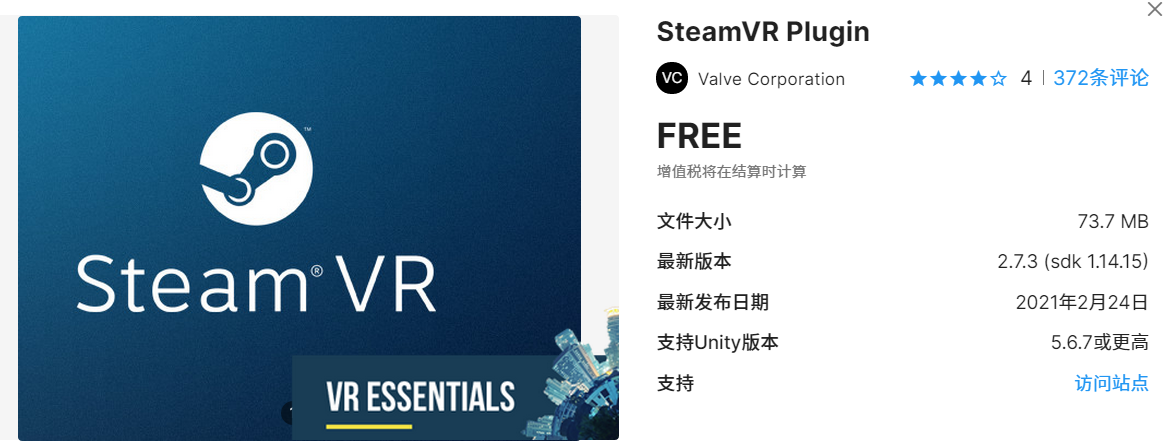

• 前往 Unity Asset Store 下载资源 “SteamVR Plugin”

常见交互方式

常见交互方式：一头盔、二手柄、三手柄 思路：

1. 找到交互手柄，追踪脚本Index查找，在Start()函数中获取追踪脚本

private SteamVR_TrackedObject trackedObj;

void Start()
{
	trackedObj = GetComponent();
}

2. 在Update()函数中通过控制器找到索引

void Update()
{
	// 通过控制器获取键位
	var device = SteamVR_Controller.Input((int)trackedObj.index);
	// 获取手柄具体某一键位
	if(device.GetPress(SteamVR_Controller.ButtonMask.Trigger))
	{
		print("玩家按下扳机键");
	}
	// 通过openvr_api实现调用
	if(device.GetTouchDown(Value.VR.EVRButtonId.k_Button_SteamVR_Touchpad))
	{
		print("玩家按下触摸板");
	}
	// 手柄震动反馈
	if(device.GetHairTrigger())
	{
		// 震动灵敏度 0-3999
		device.TriggerHapticPulse(1000, EVRButtonId.k_EButton_Grip);
	}
}

3. 获取不同的按键状态：点击（按下、持续按下、抬起）触摸（开始触摸、持续触摸、结束触摸）
4. 手柄键位：扳机键（Trigger）、触摸板（TouchPad）、侧键（2个 Grip）、菜单键（Application）、系统键（System）

其他：脚本无法正常调用或运作情况下，重启VR设备即可解决。

SteamVR 触摸板分区

常见触摸板分区效果：计算角度实现不同区域（0~360°）

1. 初始点位置，判断位置在哪一轴向（x/y轴）
2. 旋转方向（顺时针、逆时针）

private float GetAngle(Vector2 from, Vector2 to)
{
	float angle;
	// 返回角度，不分正负
	angle = Vector2.Angle(from, to);
	// 获取两向量夹角
	Vector3 cross = Vector3.Cross(from, to);

	return cross.z > 0 ? -angle : angle ;
}

3. 角度大小 （Unity中支持 0° ~ 180°/-180° ~ 0°）

Vector2 from = new Vector2(0, 0);
Vector2 to = device.GetAxis();
//角度计算
float angle = GetAngle(from, to);
//判断
if(angle > 45 && angle  VRTK -> Setup Interactable Object 打开 Setup Object 窗口

VRTK_SDK Object Alias：配置Body/Head


添加VRYKUICanvas组件 （1）创建 Canvas，并修改 Render Mode 为 World Space （2）为 Canvas 添加VRTK_UICanvas.cs组件 （3）添加 Button
手柄添加 VRTK_pointer

其他
VRTK_Controller Tooltip：按钮引导显示 VRTK_Controller Events_Unity Events：Unity事件触发方法 VRTK_Interact Touch：触摸脚本 VRTK_Interact Use：射线检测 VRTK_Interact Grab：拾取脚本

被射线检测物体或交互物体脚本需要继承VRTK_InteractableObject，被交互对象不可设置为Static

public class Door : VRTK_InteractableObject {
	private bool isOpen = false;

	public override void StartUsing(VRTK_InteractUse currentUsingObject = null) {
		base.StartUsing(currentUsingObject);

		transform.rotation = Quaternion.Euler(new Vector3(0, 0, 0));
		if(isOpen) transform.Rotate(new Vector3(0, -90, 0));
		else transform.Rotate(new Vector3(0, 0, 0));
		isOpen = !isOpen;
	}
}

VRTK 材质变更
存储材质数据FloorMatData.cs

using UnityEngine;
using Dot.Tweening;

[System.Serializable]
public class FloorMatData {

	public Material floorMat;
	public Sprite image;
}

切换材质FloorMatList.cs

using UnityEngine;

public class FloorMatList : MonoBehaviour {

	public Transform imageBg;
	public bool isShowMat = false;
	public FloorMatData[] matDataList;
	public GameObject buttonMat;
	public GameObject floor;

	void Start() {}
	void Update() {}

	private void Init() {
		imageBg.localScale = new Vector3(0, 1, 1);

		foreach(var item in matDataList) {
			GameObject cloneButton = Instantiate(buttonMat);
			cloneButton.transform.parent = imageBg;

			cloneButton.GetComponent();
			rect.localPosition = Vector3.zero;
			rect.localRotation = Quaternion.Euler(Vector3.zero);
			rect.localSacle = Vector3.zero;

			cloneButton.GetComponent().sprite = data.image;
			cloneButton.GetComponent().onClick.AddListener(delegate() { OnButtonClick(cloneButton);})
		}
	}

	public void ShowMatList() {
		if(isShowMat) {
			imageBg.DOScale(new Vector3(0, 1, 1), 0.3f);
		}
		else {
			imageBg.DOScale(Vector3.one, 0.3f);
		}
		isShowMat = !isShowMat;
	}

	private void OnButtonClick(GameObject button) {
		// 修改图片材质
		floor.GetComponent().material = matDataList[button.transform.GetSiblingIndex()].floorMat;
	}

}
