STM32以​​ESP8266作为wifi模块发送TCP消息

一、NodeMCU作为wifi模块

1.硬件测试型号

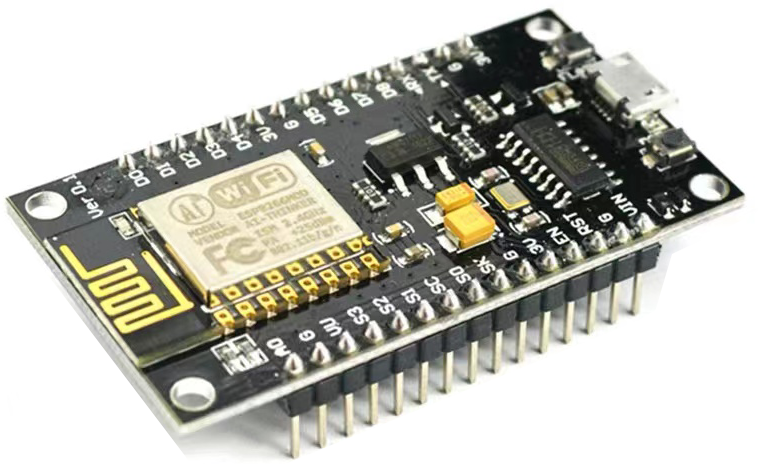

NodeMCU型号：ESP8266MOD。无需接外部电源和USB，需要刷AT固件（刷固件的教程在这里），这样才能响应AT指令。



STM32型号：正点原子战舰版（STM32F103ZET6），接通电源。

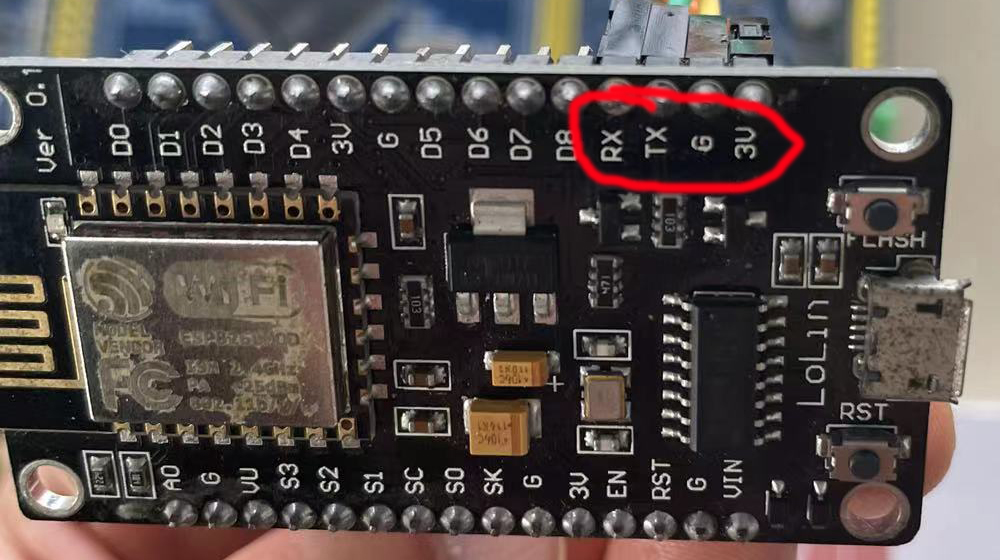

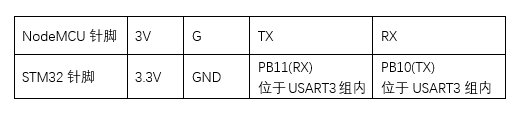

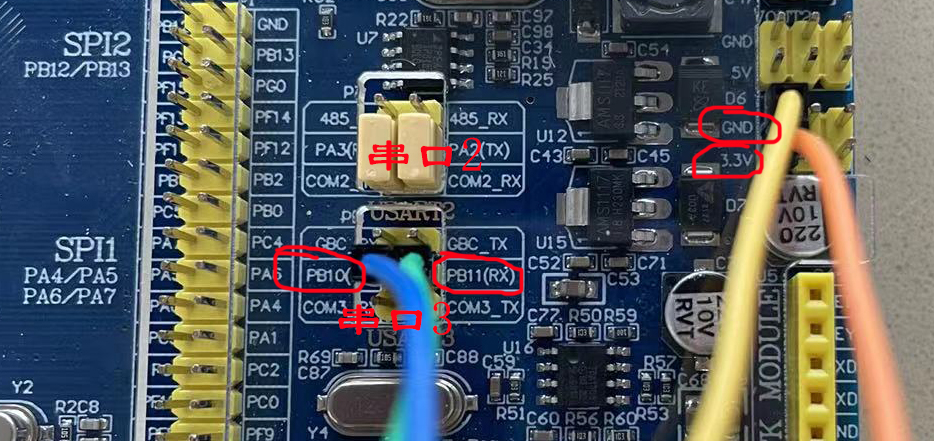

2.硬件针脚连接



 3.下载源代码

WIFI模块ATK-ESP8266讨论链接、资料下载

 资料下载后解压，打开源代码工程（位于“【正点原子】WIFI模块ATK-ESP8266资料\2，程序源码\（库函数版本，适合战舰V3和精英STM32开发板）扩展实验13 ATK-ESP8266 WIFI模块测试实验”）

4.修改源代码

原工程中用到了LCD屏幕、LED、KEY，这些其实都不需要，可以去掉。

（1）修改main.c

#include "sys.h"
#include "delay.h"
#include "usart.h"
#include "usart3.h"
#include "common.h"

 int main(void)
 {
	u8 key,fontok=0;

	delay_init();
    NVIC_PriorityGroupConfig(NVIC_PriorityGroup_2);
	uart_init(115200);
	usart3_init(115200);
	if(atk_8266_quit_trans() == 0)
	{
		while(atk_8266_send_cmd("AT","OK",20));

		while(atk_8266_send_cmd("ATE0","OK",20));

		atk_8266_send_cmd("AT+CWMODE=1","OK",20);

		atk_8266_send_cmd("AT+CWJAP_DEF=\"ENJOY2018\",\"enjoy12345\"","OK",1000);

		atk_8266_send_cmd("AT+CIPMUX=0","OK",20);

		atk_8266_send_cmd("AT+CIPSTART=\"TCP\",\"192.168.43.146\",8088","OK",200);

		atk_8266_send_cmd("AT+CIPMODE=1","OK",200);

		atk_8266_send_cmd("AT+CIPSEND","OK",200);
	}


	delay_ms(1000);
	u8 *p;
	p=mymalloc(SRAMIN,32);

	while(1)
	{
		int a = rand();
		sprintf((char*)p,"score:%d",a);
		atk_8266_send_cmd(p,"OK",20);
		delay_ms(1000);
	}
}

 （2）修改atk_8266_send_cmd函数

        在atk_8266_send_cmd中增加一行输出AT指出的语句

......
    u3_printf("%s\r\n",cmd);	//发送命令
	printf("cmd:%s\r\n",(u8*)cmd);---//新增行
	if(ack&&waittime)		//需要等待应答
......

4.编译，写入hex到stm32板子。写入完成后按下stm32板子上蓝色开关按钮，重启板子并打开串口调试助手，查看AT指令运行情况。

二、ESP-01作为wifi模块

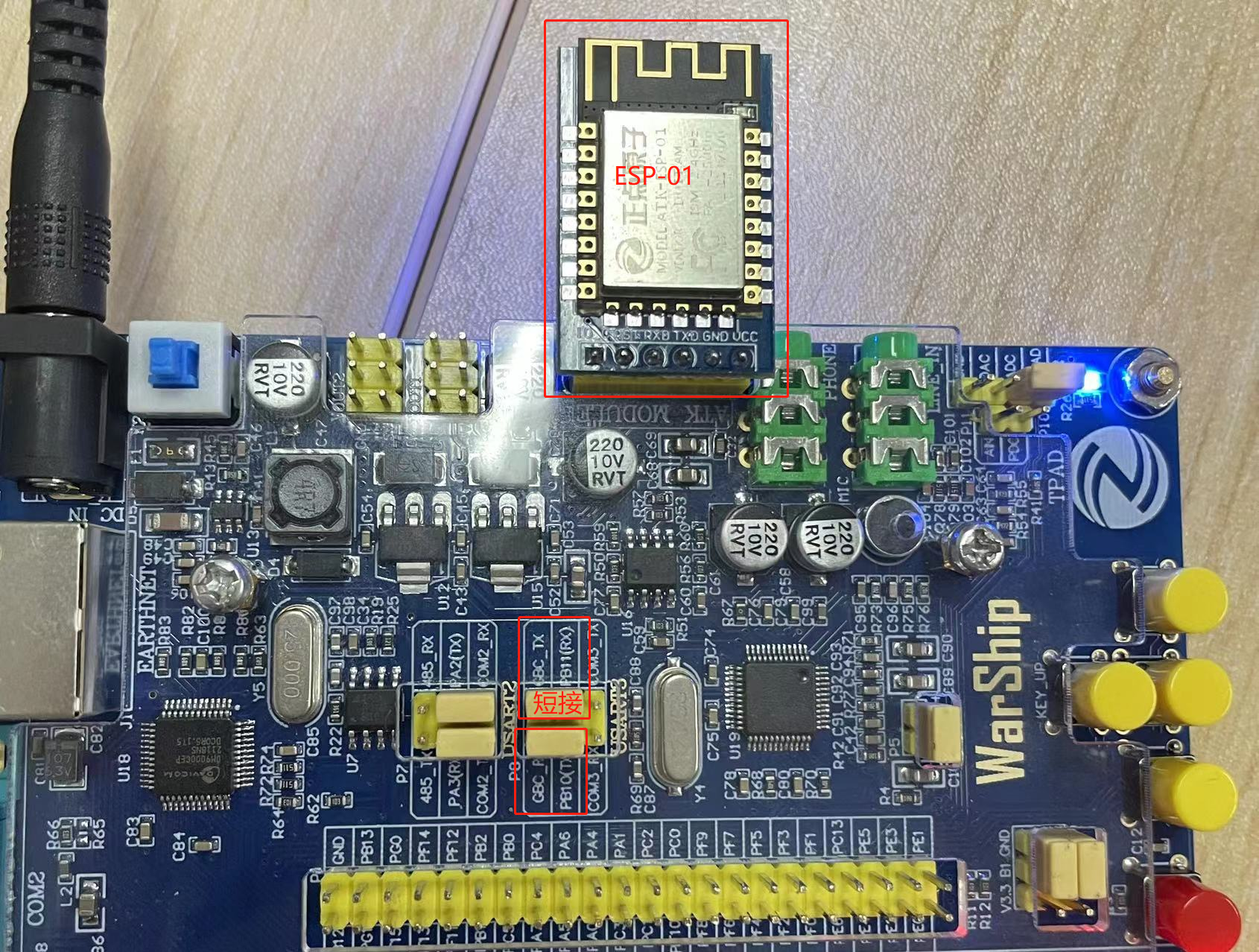

1.直接将ESP-01插入正点原子战舰版 ATK-MODULE。

2.必须短接USART3组下的PB11（RX） GBC_TX ,    PB10（TX） GBC_RX.

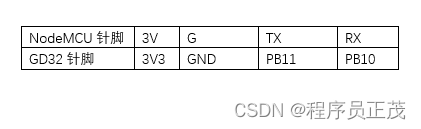

三、GD32与NodeMCU（作为wifi模块）连接图

​​​​​​​
