HDP学习--Managing HDFS Storage（00）

HDFS architecture, operations, and management 一、 HDFS架构

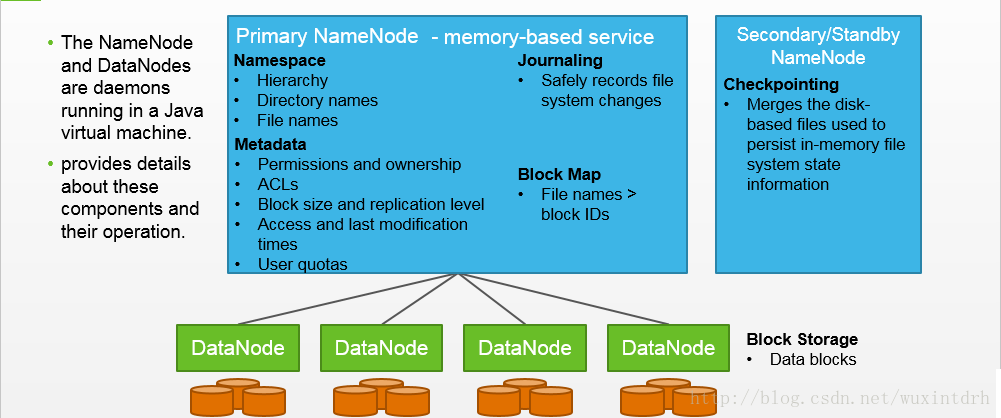

下图为HDFS架构：

namespace：包括文件系统的层次结构。 journaling： 保护数据写到文件系统的一致性， 文件系统的改变都持久化存到disk的fsimage_ and edits_的文件。 Blocak Map:映射文件名和data block id DataNode: 存储HDFS文件数据，通常有多个磁盘来提高I/O吞吐量。 SecondaryNameNode:   减轻主NameNode的CheckPoint的操作；  提供冗余，以防主NameNode挂了；

二、数据写到HDFS中&读数据

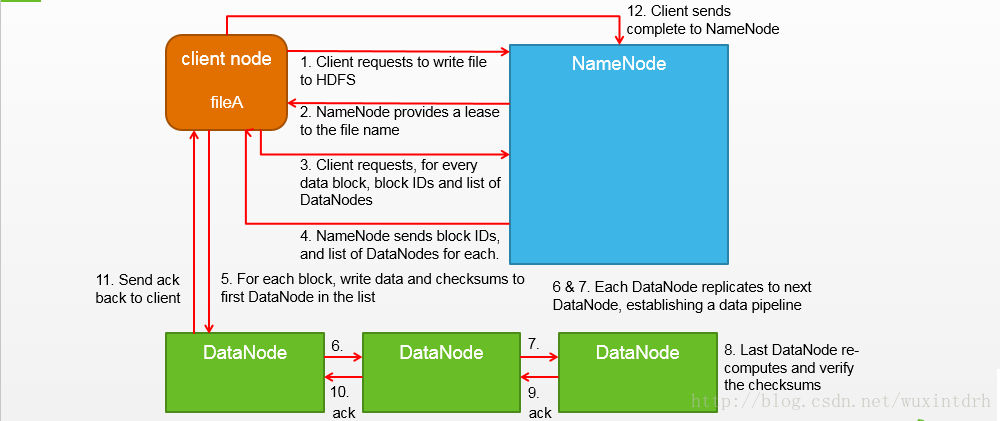

下图展示一个文件如何写到HDFS中：

流程：

• 第一步：HDFS Client 向NameNode发送一个像HDFS中写一个文件的请求。
• 第二步： NameNode会验证请求的路径和文件名是否合法，如果合法， NameNode向Client发送一个文件名和路径的lease.
• 第三步： Clien验证默认的HDFSdata block size, 请求block IDs , 每个block对应的DataNode列表。程序可以请求不同的block size.
• 第四步： NameNode将对应的信息发送给Client
• 第五—十一步： 依次将数据和checkSum写到DataNodes中， 并向Client发送响应。
• 第十二步：当所有的数据块写到磁盘， Client通知NameNode写操作已经完成。

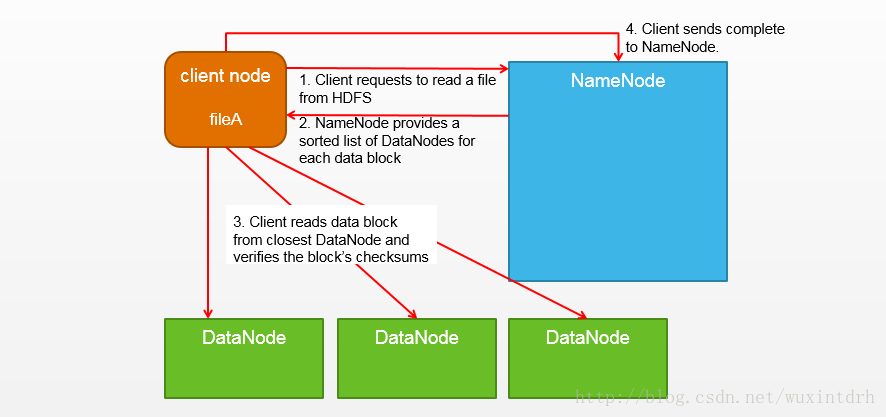

下图展示如何读取HDFS中文件：

三、 副本及块的位置

  HDFS是为了当发生硬盘、系统、网络的故障， 能够自动的，清楚的复制数据到不同的DataNode。一个文件被拆分成一个或多个数据块， 默认块大小为128M由hdfs-site.xml中的dfs.blocksize所决定。   任何Client能够重写默认块大小， 如果文件大于默认块大小， 就会拆分成多个块（如1g文件会拆分成8个块）；如果文件小于默认块大小， 只会消耗的所需的空间（如一个1字节的文件只会消耗一字节空间， 外加校验和文件）。   通常HDFS要求相同的文件的数据块有相同的大小，自HDP2.3之后， HDFS支持不同的块大小在相同的文件， 这种改进运用在特定案例中： 将几个小文件合成一个大文件。 For example, this is done as part of the YARN log aggregation feature.

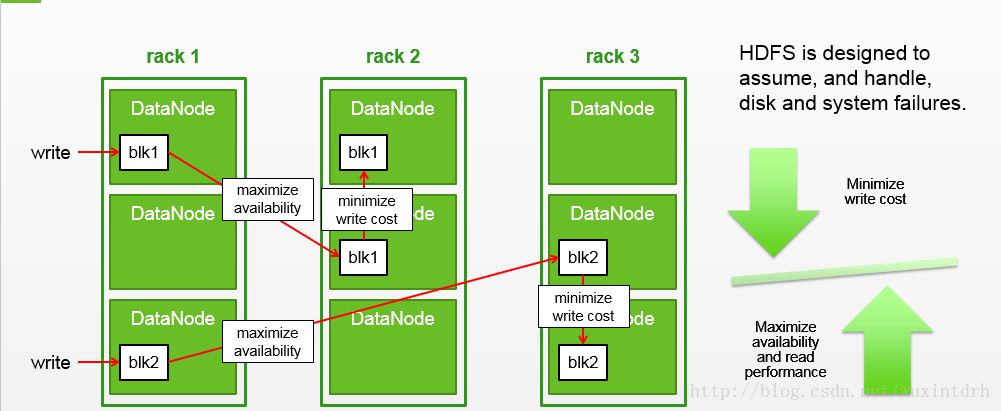

下图是副本块存储形式：

四、 DataNode and NameNode 存储

   DataNode将HDFS数据存储在Disk, HDFS数据块在DataNode本地文件系统中以文件的形式呈现。 hdfs-site.xml:    dfs.datanode.data.dir决定存储HDFS数据块的父目录， 这个属性可以包含一个以逗号分隔的父目录,使一个DataNode使用多个物理磁盘数据块存储。 （如：/hadoop/hdfs/data1, /hadoop/hdfs/data2）

数据块可以分散在多个目录。当一个目录中的数据块超过64， 就会创建一个新的统计目录，这保证了HDFS的读取性能。   每个块都有一个唯一的ID,这个ID是NameNode用来定位和读取数据，每个数据块都以文件的形式存在DataNode的本地文件系统，文件名是依据ID号。   为了保证数据的完整性，每个数据块有一个或多个checkSum, 每512-byte的块都有一个校验和， 这个是由hdfs-site.xml中的dfs.bytes-per-checksum所决定，通常是不可修改。每次读取数据块，都会重新计算校验和，用于对比校验。

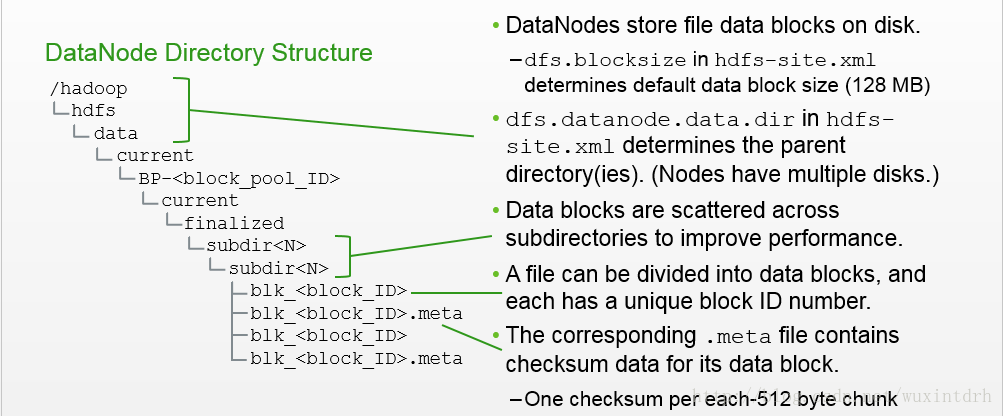

DataNode存储

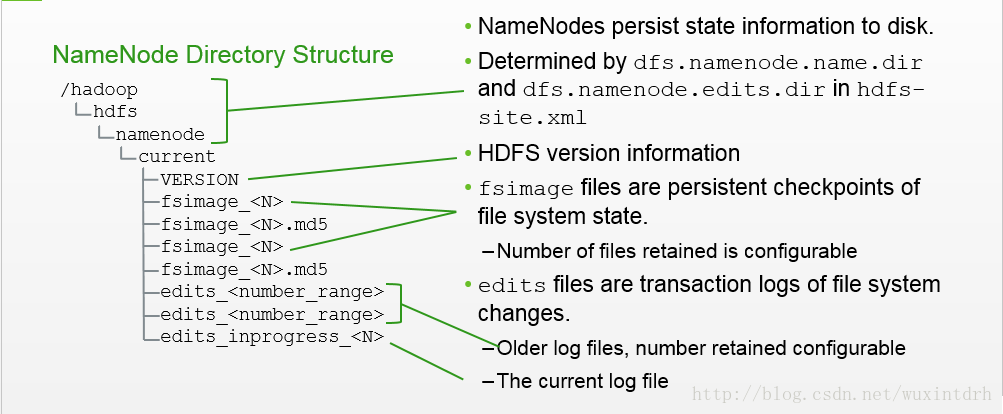

NameNode存储

  NameNodes persist HDFS storage state information to disk. The value recorded in the dfs.namenode.name.dir property in the hdfs-site.xml file determines the parent directory of the persisted information. This property can contain a comma-separated list of multiple directories. For example, one directory could be located on a local disk while a second directory could map to a directory mounted from an NFS server. This would provide redundancy for this critical information. Configuring NameNode High Availability (HA) is a popular method to achieve NameNode redundancy. NameNode HA is described in a another lesson.   The number of past edits files to retain is controlled by the dfs.namenode.num.extra.edits.retained property in hdfs-site.xml.   The number of past fsimage checkpoint files to retain is controlled by the dfs.namenode.num.checkpoints.retained property in hdfs-site.xml.
