Canal HA模式配置

宝哥大数据 发布时间：2021-02-04 10:23:37 ，浏览量：0

服务器端HA模式配置

canal是支持HA的，其实现机制也是依赖zookeeper来实现的，用到的特性有watcher和EPHEMERAL节点(和session生命周期绑定)，与HDFS的HA类似。

canal的ha分为两部分，canal server和canal client分别有对应的ha实现

  • canal server: 为了减少对mysql dump的请求，不同server上的instance(不同server上的相同instance)要求同一时间只能有一个处于running，其他的处于standby状态(standby是instance的状态)。
  • canal client: 为了保证有序性，一份instance同一时间只能由一个canal client进行get/ack/rollback操作，否则客户端接收无法保证有序。
机器准备
  • 运行canal的机器： node1 , node2
  • zookeeper地址为 node1:2181,node2:2181,node3:2181
  • mysql地址：node1:3306
Canal HA服务器配置

按照部署和配置，在单台机器上各自完成配置，演示时instance name为example

修改canal.properties，加上zookeeper配置

canal.zkServers=node1:2181,node2,node3
canal.instance.global.spring.xml = classpath:spring/default-instance.xml

创建example目录，并修改instance.properties

canal.instance.mysql.slaveId = 1234 ##另外一台机器改成1235，保证slaveId不重复即可
canal.instance.master.address = node1:3306

注意： 两台机器上的instance目录的名字需要保证完全一致，HA模式是依赖于instance name进行管理，同时必须都选择default-instance.xml配置

启动两台机器的canal
-------
ssh node1
sh bin/startup.sh
--------
ssh node2
sh bin/startup.sh

启动后，可以查看logs/example/example.log，只会看到一台机器上出现了启动成功的日志。

比如这里启动成功的是node1

2013-03-19 18:18:20.590 [main] INFO  c.a.o.c.i.spring.support.PropertyPlaceholderConfigurer - Loading properties file from class path resource [canal.properties]
2013-03-19 18:18:20.596 [main] INFO  c.a.o.c.i.spring.support.PropertyPlaceholderConfigurer - Loading properties file from class path resource [example/instance.properties]
2013-03-19 18:18:20.831 [main] INFO  c.a.otter.canal.instance.spring.CanalInstanceWithSpring - start CannalInstance for 1-example
2013-03-19 18:18:20.845 [main] INFO  c.a.otter.canal.instance.spring.CanalInstanceWithSpring - start successful...

查看一下zookeeper中的节点信息，也可以知道当前工作的节点为node1:11111

[zk: localhost:2181(CONNECTED) 15] get /otter/canal/destinations/example/running
{"active":true,"address":"192.168.88.120:11111","cid":1}
客户端链接, 消费数据

1、可以直接指定zookeeper地址和instance name，canal client会自动从zookeeper中的running节点，获取当前服务的工作节点，然后与其建立链接：

CanalConnector connector = CanalConnectors.newClusterConnector("node1:2181", "example", "canal", "canal");

2、链接成功后，canal server会记录当前正在工作的canal client信息，比如客户端ip，链接的端口信息等

[zk: localhost:2181(CONNECTED) 17] get /otter/canal/destinations/example/1001/running
{"active":true,"address":"192.168.88.1:60957","clientId":1001}

3、数据消费成功后，canal server会在zookeeper中记录下当前最后一次消费成功的binlog位点. (下次重启client时，会从这最后一个位点继续进行消费)

[zk: localhost:2181(CONNECTED) 16] get /otter/canal/destinations/example/1001/cursor
{"@type":"com.alibaba.otter.canal.protocol.position.LogPosition","identity":{"slaveId":-1,"sourceAddress":{"address":"node1","port":3306}},"postion":{"included":false,"journalName":"mysql-bin.000025","position":51944693,"serverId":1,"timestamp":1575424854000}}
重启一下canal server

停止正在工作的node1的canal server

ssh node1
sh bin/stop.sh

这时node2会立马启动example instance，提供新的数据服务

[zk: localhost:2181(CONNECTED) 19] get /otter/canal/destinations/example/running
{"active":true,"address":"192.168.88.121:11111","cid":1}

与此同时，客户端也会随着canal server的切换，通过获取zookeeper中的最新地址，与新的canal server建立链接，继续消费数据，整个过程自动完成

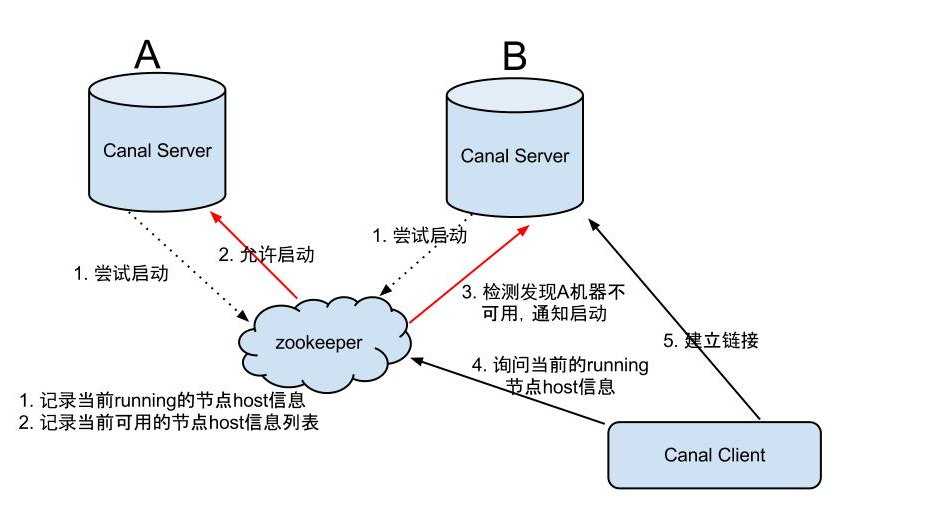

Canal Server HA的流程图
  1. canal server要启动某个canal instance时都先向zookeeper进行一次尝试启动判断 (实现：创建EPHEMERAL节点，谁创建成功就允许谁启动)
  2. 创建zookeeper节点成功后，对应的canal server就启动对应的canal instance，没有创建成功的canal instance就会处于standby状态
  3. 一旦zookeeper发现canal server A创建的节点消失后，立即通知其他的canal server再次进行步骤1的操作，重新选出一个canal server启动instance.
  4. canal client每次进行connect时，会首先向zookeeper询问当前是谁启动了canal instance，然后和其建立链接，一旦链接不可用，会重新尝试connect.

在这里插入图片描述

客户端HA模式配置

Canal Client的方式和canal server方式类似，也是利用zookeeper的抢占EPHEMERAL节点的方式进行控制。

HA的实现，客户端是ClientRunningMonitor，服务端是ServerRunningMonitor。

直接取若干个Canal客户端，如果同时启动，只有一个客户端能从Canal服务器端获取到binlog消息，其他客户端不能拉取到binlog消息。

从运行配置中，复制一个同样的配置。然后启动运行。

在这里插入图片描述

关掉之前的客户端，然后稍微等待一会，查看另外一个客户端是否能够获取到binlog日志消息。

Client1的日志：

****************************************************
* Batch Id: [3] ,count : [3] , memsize : [198] , Time : 2017-10-12 17:59:59
* Start : [mysql-bin.000004:1656:1507802398000(2017-10-12 17:59:58)]
* End : [mysql-bin.000004:1831:1507802398000(2017-10-12 17:59:58)]
****************************************************

================> binlog[mysql-bin.000004:1656] , executeTime : 1507802398000 , delay : 1188ms
 BEGIN ----> Thread id: 768
----------------> binlog[mysql-bin.000004:1782] , name[canal_test,test] , eventType : UPDATE , executeTime : 1507802398000 , delay : 1199ms
uid : 1    type=int(4)
name : zqh    type=varchar(10)    update=true
----------------
 END ----> transaction id: 0
================> binlog[mysql-bin.000004:1831] , executeTime : 1507802398000 , delay : 1236ms
## stop the canal client## canal client is down.

停止Client1后，Client2的日志：

****************************************************
* Batch Id: [4] ,count : [3] , memsize : [198] , Time : 2017-10-12 18:02:15
* Start : [mysql-bin.000004:1906:1507802534000(2017-10-12 18:02:14)]
* End : [mysql-bin.000004:2081:1507802534000(2017-10-12 18:02:14)]
****************************************************

================> binlog[mysql-bin.000004:1906] , executeTime : 1507802534000 , delay : 1807ms
 BEGIN ----> Thread id: 768
----------------> binlog[mysql-bin.000004:2032] , name[canal_test,test] , eventType : UPDATE , executeTime : 1507802534000 , delay : 1819ms
uid : 1    type=int(4)
name : zqhx    type=varchar(10)    update=true
----------------
 END ----> transaction id: 0
================> binlog[mysql-bin.000004:2081] , executeTime : 1507802534000 , delay : 1855ms

观察ZK节点中instance对应的client节点，在Client切换时，会进行变更。 比如下面的客户端从56806端口切换到了56842端口。 把所有客户端都关闭后，1001下没有running。表示instance没有客户端消费binlog了。

启动两个客户端，第一个客户端（56806）正在运行
[zk: 192.168.6.52:2181(CONNECTED) 29] get /otter/canal/destinations/example/1001/running
{"active":true,"address":"10.57.241.44:56806","clientId":1001}

停止第一个客户端，删除节点
[zk: 192.168.6.52:2181(CONNECTED) 30] get /otter/canal/destinations/example/1001/running
Node does not exist: /otter/canal/destinations/example/1001/running

第二个客户端（56842）成为主
[zk: 192.168.6.52:2181(CONNECTED) 31] get /otter/canal/destinations/example/1001/running
{"active":true,"address":"10.57.241.44:56842","clientId":1001}

[zk: 192.168.6.52:2181(CONNECTED) 32] ls /otter/canal/destinations/example/1001
[cursor]

具体实现相关类有：ClientRunningMonitor/ClientRunningListener/ClientRunningData。

client running相关控制，主要为解决client自身的failover机制。 canal client允许同时启动多个canal client， 通过running机制，可保证只有一个client在工作，其他client做为冷备. 当运行中的client挂了，running会控制让冷备中的client转为工作模式， 这样就可以确保canal client也不会是单点. 保证整个系统的高可用性.

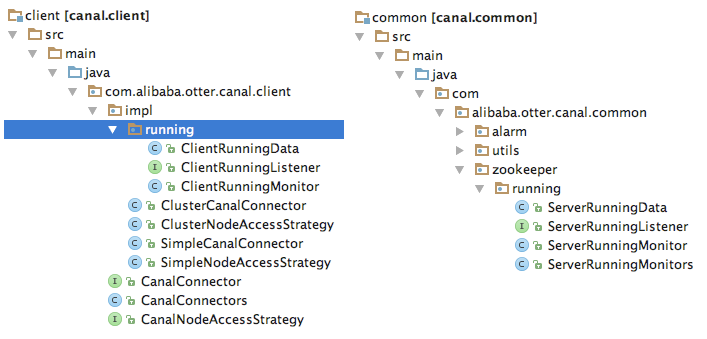

下图左边是客户端的HA实现，右边是服务端的HA实现

在这里插入图片描述
