《Elasticsearch 源码解析与优化实战》第15章：Transport模块分析

简介

传输模块用于集群内节点之间的内部通信。从一个节点到另一个节点的每个调用都使用传输模块。例如，当一个节点处理HTTP GET请求时，实际上是由持有该数据的另一个节点处理的，这就需要处理HTTP GET请求的节点将请求通过传输模块转发给另一个节点。

传输机制是完全异步的，这意味着没有阻塞线程等待响应。使用异步通信的好处是解决了C10k问题，也是广播请求/收集结果(例如，ES中的搜索)的理想解决方案。

配置信息 传输模块配置

TCP transport是传输模块基于TCP的实现，有以下配置，如下表所示。

默认情况下，传输模块使用9300端口通信。该端口承载了三种不同的业务：客户端的JavaAPI通信，节点间的内部通信，以及自动发现的通信。使用transport profiles， 可以将三者配置到不同的地址和端口。例如:

transport.profiles.default.port: 9300-9400
transport.profiles.default.bind_host: 10.0.0.1
transport.profiles.client.port: 9500-9600
transport.profiles.client.bind_host: 192.168.0.1
transport.profiles.dmz.port: 9700-9800
transport.profiles.dmz.bind_host: 172.16.1.2

这在部分场景下很有用，例如，想保护集群内部通信的9300端口，只对外开放9200端口，但又不想影响Java API的使用，那么可以为Java API单独配置一个服务端口。

传输模块有一个专用的tracer 日志，当它被激活时，日志系统会记录传入和传出的请求。可以通过动态设置org.elasticsearch.transport.TransportService.tracer为TRACE级别来开启:

curl -X PUT "localhost:9200/_cluster/settings" -H 'Content-Type: application/json' -d'
{
    "transient" : {
        "logger.org.elasticsearch.transport.TransportService.tracer" : "TRACE"
    }
}

还可以使用一组include和exclude通配符模式来控制tracer 的内容。默认情况下，除了ping的故障检测请求，所有请求都将被跟踪：

curl -X PUT "localhost:9200/_ cluster/settings" -H 'Content- -Type: application/json' -d'
{
    "transient" : {
        "transport.tracer.include" : "*",
        "transport.tracer.exclude" : "internal:discovery/zen/ fd*"
    }
}

通用网络配置

除了传输模块配置，还有一些其他的网络配置信息。

network.host

节点将绑定到此主机名或IP地址，并将此主机公布到集群中的其他节点。接受一个IP地址、主机名、一个特殊值，或者是这些内容任意组合的数组。默认为_local_ 。

discovery.zen.ping.unicast.hosts

为了加入集群，节点需要知道集群中一些其他节点的主机名或IP地址。此设置提供节点将尝试联系其他节点的初始列表，接受IP地址或主机名。如果主机名被解析为多个IP地址，那么每个IP地址都将用于discovery。轮询DNS也可以在discovery中使用，每次返回一个不同的IP地址，如果IP地址不存在则抛出异常，并在下一轮ping时重新解析(取决于JVM DNS缓存)。默认值为[“127.0.0.1”, “[:1]”]。

http.port

用于接受HTTP请求的绑定端口。接受单个值或范围。如果指定了一个范围，则该节点将绑定到该范围内的第一个可用端口。默认为9200~9300。

transport.tcp.port

为节点之间的通信绑定端口。接受单个值或范围。如果指定了一个范围，则该节点将绑定到该范围内的第一个可用端口。默认为9300~9400。 network.host允许设置以下特殊值，如下表所示。

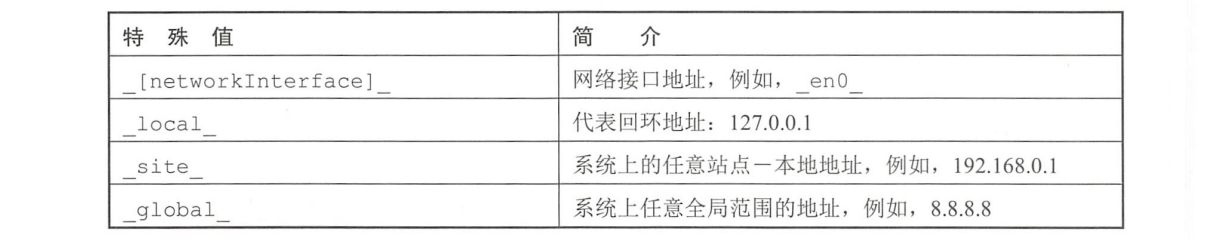

默认情况下，这些特殊的值在IPv4和IPv6上都可以正常工作，但是也可以使用:ipv4或:pv6说明符来明确指定。例如，en0:ipv4_只绑定到en0的IPv4地址。

network.host是常用的设置监听地址的方式，同时设置绑定主机和发布主机。在一些高级用例中，可能需要为它们设置不同值。

network.bind_host

指定节点应该绑定到哪个网络接口，以便监听传入的请求。一个节点可以绑定到多个接口，例如，两个网卡，或者一个站点本地地址和一个回环地址。默认为network.host。

network.publish_host

发布主机是节点向集群中发布的单个网口，以便其他节点可以连接它。目前，ES可以绑定到多个地址，但只发布一个地址。如果没有指定，则默认为来自network..host的“最佳”地址。按IPv4/IPv6栈优先排序，然后是可达性。如果为network.host设置多个地址，但在节点到节点的通信中依赖于特定的地址，那么应该显式地设network.publish_host。

以上两个配置都可以像network.host一样配置。它们接收IP地址、主机名和特殊值。

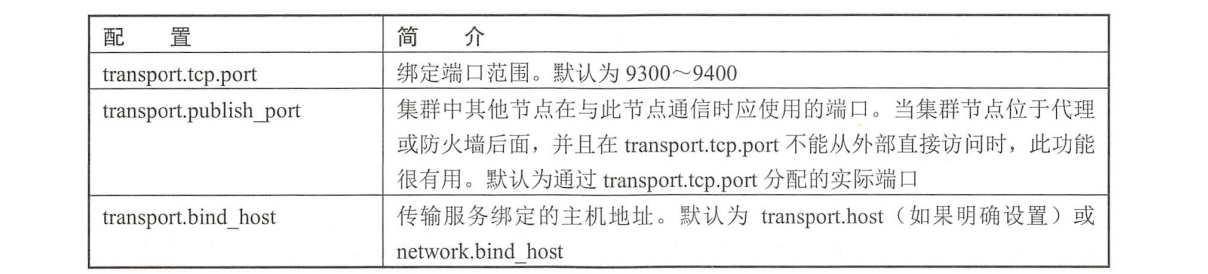

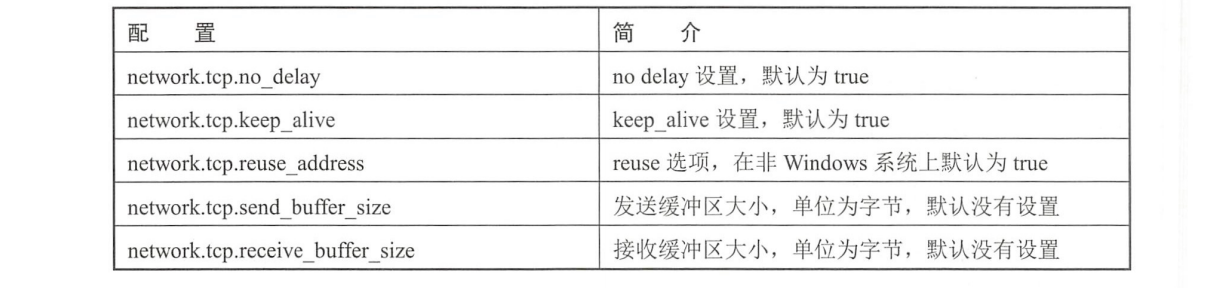

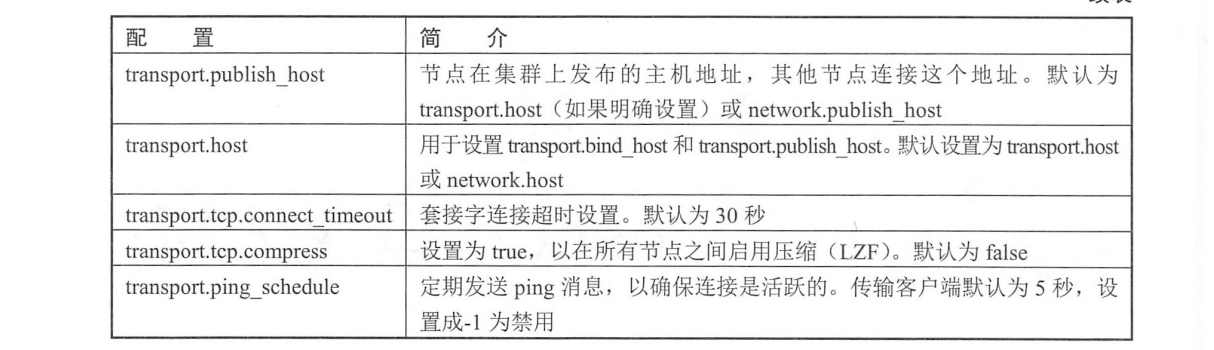

基于TCP的所有组件(如HTTP和传输模块)共享以下高级设置，如下表所示。

Transport 总体架构

ES的传输模块和HTTP传输模块都是基于Netty实现的。Netty是一个Java实现的高性能异步网络通信库，基于epoll/kqueue实现事件处理。

我们说的传输模块，目前只有一种实现，就是TCP传输模块。如上节所述，TCP传输模块有三类用处：内部节点间通信(我们称为RPC)、JavaAPI 客户端，以及节点发现。HTTP模块负责服务用户的REST请求。

网络层

网络层是对内部各种传输模块的抽象，使得上层发送/接收数据时不必关心底层的实现，使用Netty 还是其他类库，上层并不关心。 在内部实现中，传输模块和HTTP模块统一封装到NetworkModule类中。顾名思义，该类是在TCP传输模块和HTTP传输模块之上封装的，实现了对各种传输模块的初始化，上层的发送和接收依赖对网络模块的引用。

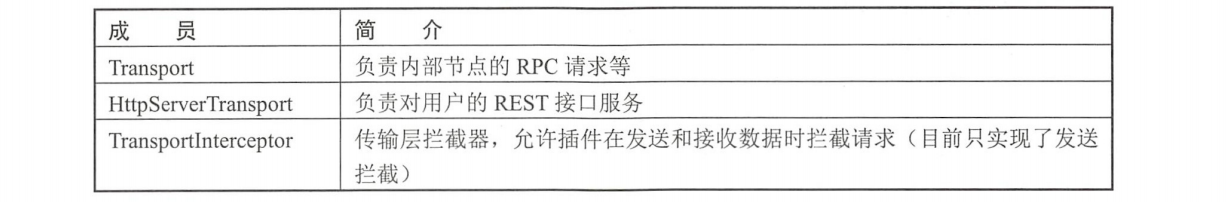

该类的几个重要数据成员如下表所示。

上述三个成员在NetworkModule的构造函数(节点启动时调用)中通过插件方式加载。

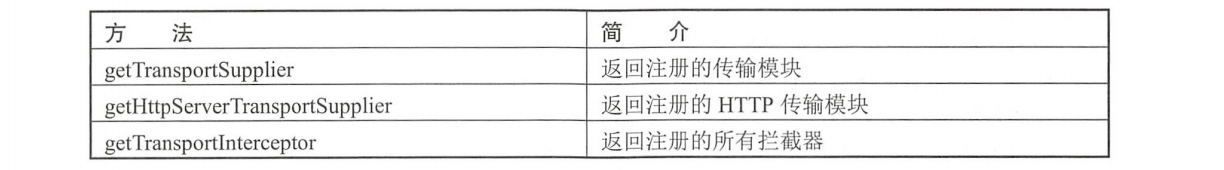

主要对外接口如下表所示。

1. 网络模块初始化

初始化NetworkModule传输模块和HTTP传输模块之后，上层就可以通过该类对外提供的接口获取某个传输模块了。该类返回的各种传输模块和拦截器都是虚类型，因此本质上就是对网络层的一个抽象。

NetworkModule内部组件的初始化是通过插件方式加载的。在其构造函数中传入NetworkPlugin列表，NetworkPlugin 是一个接口类， Netty4Plugin 从这个接口实现，如下图所示。

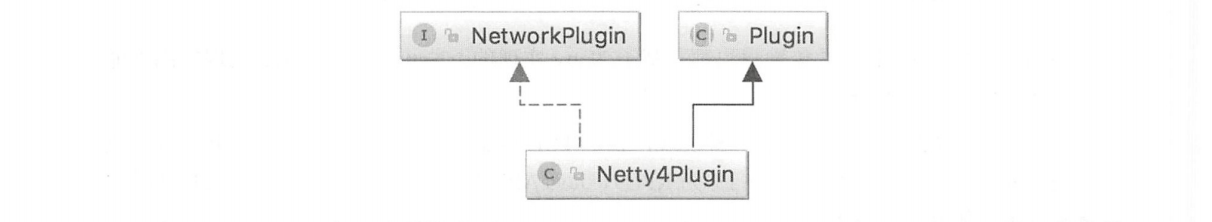

在Netty4Plugin中，分别构建了Netty4Transport 和Netty4HttpServerTransport，用于传输模块和HTTP传输模块：

public class Netty4Plugin extends Plugin implements NetworkPlugin {
    //构建Netty4Transport作为Transport
    public Map getTransports(...) {
        return Collections.singletonMap (NETTY_TRANSPORT_NAME, () -> new Netty4Transport (settings, threadPool, networkService, bigArrays, namedWriteableRegistry, circuitBreakerService));
    }
    // 构建Netty4HttpServerTransport MF h HttpServerTransport
    public Map getHttpTransports(...) {
        return Collections.singletonMap (NETTY_HTTP_TRANSPORT_NAME, () -> new Netty4HttpServerTransport (settings, networkService,bigArrays, threadPool, xContentRegistry, dispatcher));
    }
}

根据加载的NetworkPlugin 插件和定义好的REST处理器初始化NetworkModule：

//已注册好的REST请求处理器
final RestController restController = actionModule.getRestController() ;
//初始化Networ kModule
final NetworkModule networkModule = new NetworkModule (settings, false, pluginsService.filterPlugins (NetworkPlugin.class), threadPool, bigArrays, circuitBreakerService, namedWriteableRegistry, xContentRegistry, networkService, restController);

2. Netty4Transport

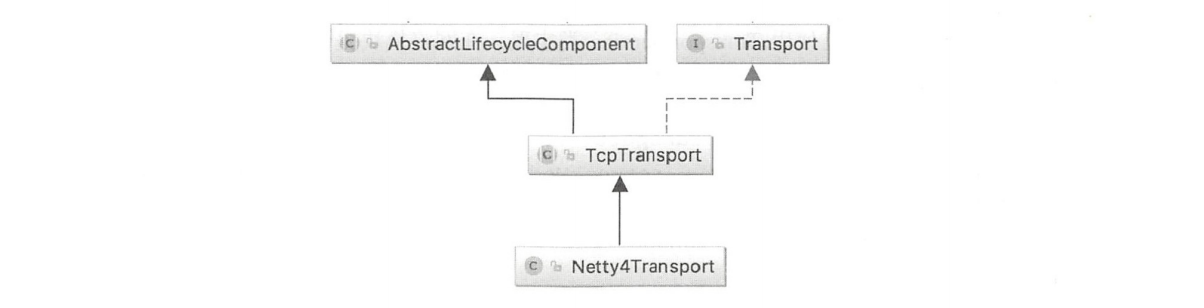

Netty4Transport用于RPC等内部通信，其继承自TcpTransport, 类结构如下图所示。

在初始化时构建了Client 和Server：

protected void doStart () {
    //初始化Client
    bootstrap = createBootstrap() ;
    if (NetworkService . NETWORK_ SERVER.get (settings)) {
        for(ProfileSettings profileSettings : profileSettings) {
            //初始化Serve
            createServerBootstrap (profileSettings) ;
            bindServer (profileSettings) ;
        }
    }
}

3. Netty4HttpServerTransport

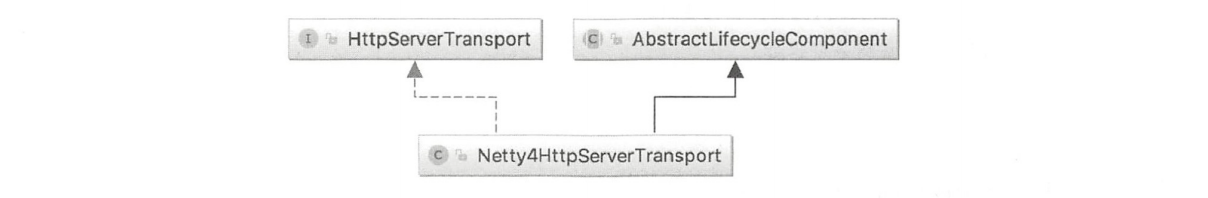

Netty4HttpServerTransport 用于响应REST请求，其继承自HttpServerTransport，如下图所示：

同样在Netty4HttpServerTransport#doStart中创建一个 HTTP Server 监听端口，当收到用户请求时，调用dispatchRequest 对不同的请求执行相应的处理。哪种请求被哪个类处理这种信息注册在ActionModule类中。

服务层

服务层指网络模块的.上层应用层，基于网络模块提供的Transport 来收/发数据。本节重点分析节点间通信，该通信使用TransportService类实现，在网络模块提供的Transport 基础上，该类提供连接到节点、发送数据、注册事件响应函数等方法。其初始化过程如下:

//通过网络模块获取已初始化的Transport
final Transport transport = networkModule.getTransportSupplier().get() ;
//基于网络模块的Transport构建TransportService
final TransportService transportService = newTransportService(settings, transport，threadPool, networkModule.getTransportInterceptor()，localNodeFactory, settingsModule.getClusterSettings());

在节点内部任何通信前，首先需要连接到集群的其他节点。

1. 连接到节点

在默认配置下，ES的每个节点与其他节点都会保持13个长连接。每个连接有各自的用途。可以通过配置调节某种业务使用的连接数。

当本节点连接到某个特定的节点时, TransportService通过网络层提供的transport.connectToNode完成连接。在完成连接后，内部维护一个NodeChannels类对象，表示节点到节点的连接。其中包括多个TCP连接(默认为13个)，并记录了每个连接的用途。目前，这些连接有以下几类用途，定义在TransportRequestOptions.Type中。

public enum Type {
    RECOVERY,//用于恢复.
    BULK,//用于批量写入
    REG, //其他用途，例如，加入集群等
    STATE, //传输集群状态
    PING //用 作nodeFD或masterFD的ping请求
}

这些连接被ConnectionProfile统一管理:

static ConnectionProfile buildDe faul tConnect ionProfile (Settings settings) {
    //默认为 2个
    int connectionsPerNodeRecovery = CONNECTIONS_PER_NODE_RECOVERY.get(settings);
    //默认为3个
    int connections PerNodeBulk = CONNECTIONS_PER_NODE_BULK.get(settings) ;
    //默认为6个
    int connect ionsPerNodeReg = CONNECTIONS_PER_NODE_REG.get(settings) ;
    //默认为1个
    int connectionsPerNodeState = CONNECTIONS_PER_NODE_STATE.ge (settings) ;
    //默认为1个
    int connectionsPerNodePing = CONNECTIONS_PER_NODE_PING.get(settings) ;
    ConnectionProfile.Builder builder = new ConnectionProfile.Builder();
    builder.addConnections (connectionsPerNodeBulk, TransportRequestoptions.Type.BULK);
    // .....
    return builder.build();
}

节点间每种用途的连接数量可以通过以下配置进行调整:

transport.connections_per_node.recovery
transport.connections_per_node.bulk
transport.connections_per_node.reg
transport.connections_per_node.state
transport.connections_per_node.ping

NodeChannels类保存了这些连接，当发送数据时,根据请求类型找到对应的连接来发送数据。

public final classNodeChannelsimplementsConnection{
    //保存每个请求对应的连接
    private final Map typeMapping;
    //保存已建立的TCP连接
    private final List channels;
    //目的节点是哪个
    private final DiscoveryNode node;
}

建立连接过程如下，如果13个连接中有一个连接失败，则整体认为失败，关闭已建立的连接。

public final NodeChannels openConnection (DiscoveryNode node, ConnectionProfile connectionProfile) throws IOException {
    //获取总连接数
    int numConnections = connectionProfile.getNumConnections();
    List channels = new ArrayList (numConnections);
    for (int i = 0; i  client.admin().cluster().getSnapshots(getSnapshotsRequest, new RestToXContentListener (channel));
}

当Netty收到HTTP请求后，调用Netty4HttpServerTransport#dispatchRequest， 该方法根据 定义好的Action调用对应的Rest*Action处理类。

RPC实现

RPC是远程过程调用的简称，当一个节点需要另一个节点执行某些操作时，例如，创建、删除索引等，向这个节点发送一个RPC请求，ES的RPC基于TCP实现，底层是Netty 的Netty4Transport。每个RPC在内部称为Action,有唯一的名称， 例如，cluster:monitor/main。 当传输模块收到一个RPC请求时，会根据这个Action名称获取对应的处理类。

TransportService类是在网络层之.上对RPC的发送与接收的服务层封装，虽然从模块设计角度来说，网络层的设计对内部是否使用Netty框架是解耦的，除Netty外，也可以使用其他通信框架，但是为了让读者更容易理解，我们看一下从TransportService到Netty4Transport的联系，

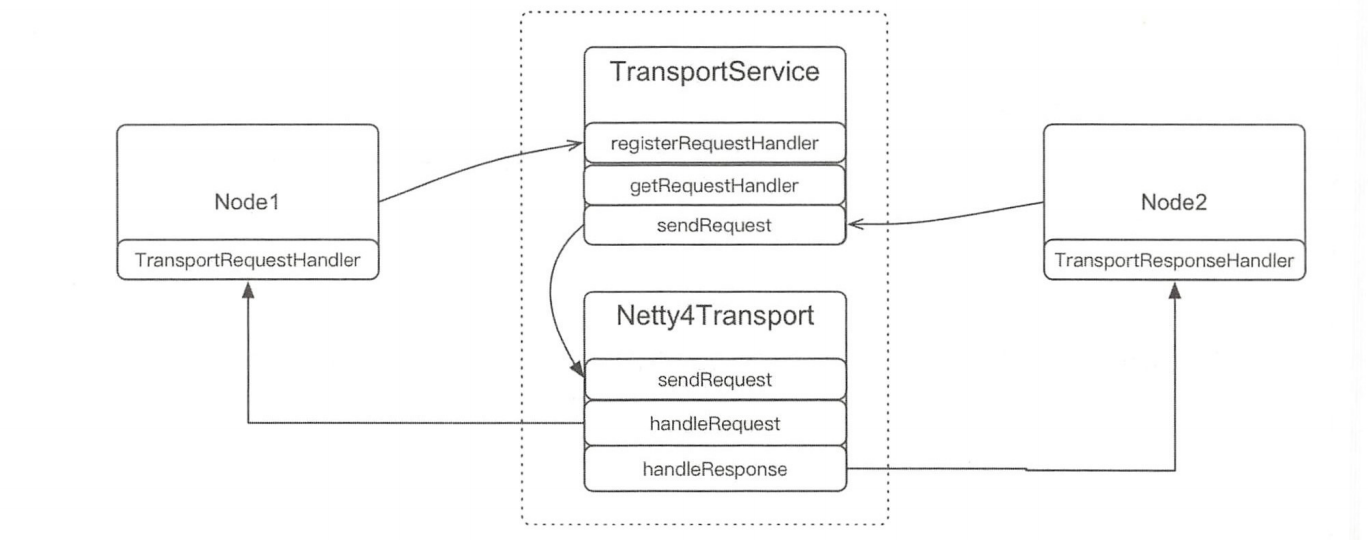

如下图所示。

在上图中, Node2调用sendRequest发送请求，发送时传入定义好的TransportResponseHandler，TransportService调用Netty4Transport 的sendRequest 发送数据。当远程节点处理完毕，Netty4Transport的handleResponse方法最终回调发送请求时定义的TransportResponseHandler。

Node1接收请求，通过registerRequestHandler注册Action和对应的处理类TransportRequest-Handler。TransportService 类中维护了Action 与处理类的对应关系。当Netty4Transport 收到请求后，handleRequest方法中调用TransportService 类的getRequestHandler(action)通过(客户端请求中的) Action 获取相应的处理类，最终调用TransportRequestHandler执行对RPC的处理逻辑。

RPC的注册和映射

一个RPC请求与处理模块的对应关系在两方面维护：

• 在ActionModule类中注册Action与处理类的映射;
• 通过TransportService#registerRequestHandler方法注册Action名称与对应处理器的映射。

这两种映射关系同时存在。RPC先在ActionModule 类中注册，再调用TransportService#registerRequestHandler在TransportService 类中注册。在大部分情况下，网络层收到请求后根据TransportService注册的Action信息获取对应的处理模块。

1. ActionModule类中的注册

与REST Action 的注册类似，内部RPC也注册在ActionModule类中，描述某个Action应该被哪个类处理。一个Action可以理解为RPC调用的名称。Action 与处理类的映射关系如下:

static Map setupActions (List actionPlugins) {
    ActionRegistry actions = new ActionRegistry() ;
    actions.register (MainAction.INSTANCE, TransportMainAction.class) ;
    actions.register (NodesInfoAction.INSTANCE,
    TransportNodesInfoAction.class) ;
    actions.register (RemoteIn foAction.INSTANCE,
    TransportRemoteInfoAction.class) ;
    //省略大部分 Action的注册
}

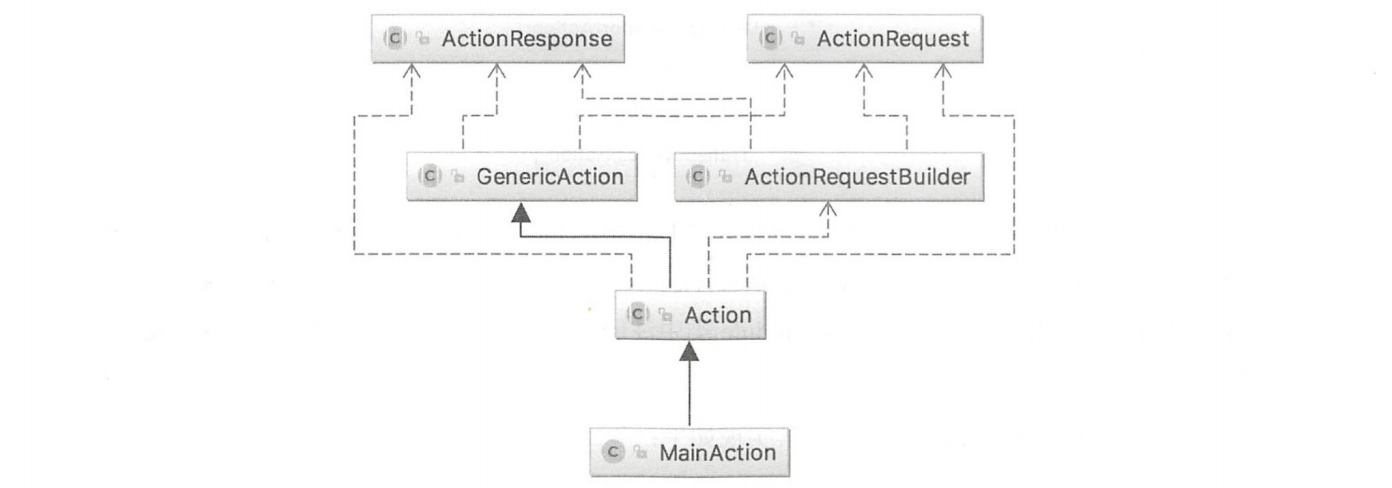

register函数的第-一个参数是名称规则为*Action的类，以比较简单的MainAction为例，其 类结构如下图所示。

这个类主要定义了Action的名称及返回响应，同样以MainAction为例，其实现如下:

public class MainAction extends Action {
    //定义Action名称，后续会根据Action名称找到对应的处理类
    public static final String NAME = "cluster:monitor/main";
    public static final MainAction INSTANCE = new MainAction() ;
    public MainRequestBuilder newRequestBuilder (ElasticsearchClient client) {
        return new MainRequestBuilder (client，INSTANCE) ;
    }
    public MainResponse newResponse() {
        return new MainResponse() ;
    }
}

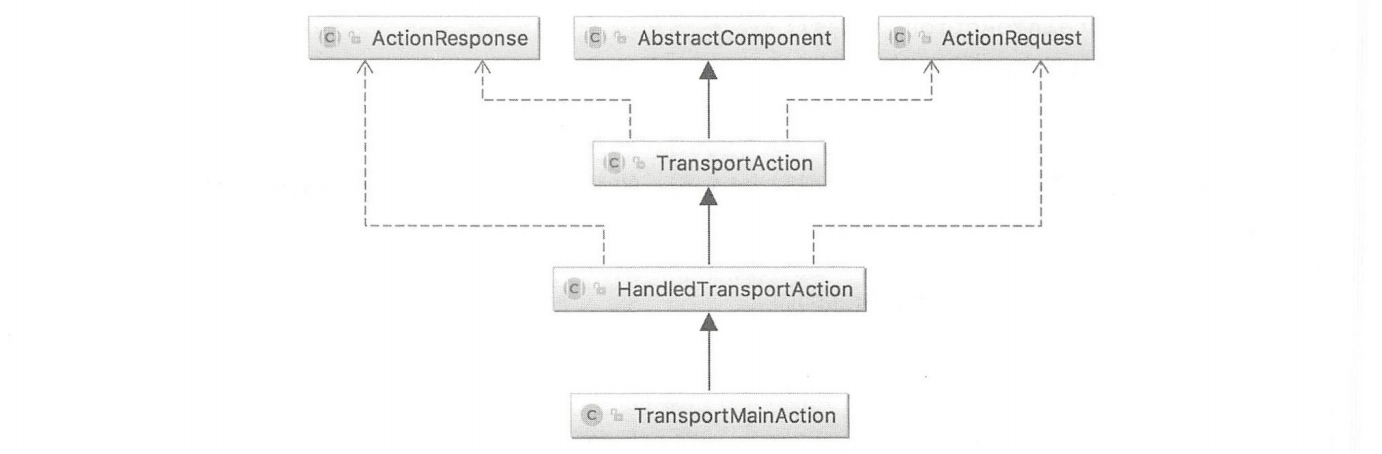

第二个参数是名称规则为Transport*Action的类,在这个类中定义对此Action的具体处理。 以TransportMainAction类为例，其类结构如下图所示。

注意，许多Transport* Action类都会继承自HandledTransportAction。 而在HandledTransport-Action类的构造函数中，会调用TransportServce#registerRequestHandler 在TransportService类中注册处理器。因此，许多在ActionModule类中注册的RPC信息会自动在TransportService中添加映射关系。

以TransportMainAction类为例，其实现如下:

public class TransportMainAction extends HandledTransportAction {
    public Transpor tMainAction() {
    }
    //定义对此RPC的处理.
    protected void doExecute (MainRequest request, ActionListener listener) {
    }
}

doExcute函数汇总需要实现最重要的对RPC请求的具体处理逻辑。

2. TransportService类中的注册

在TransportService中注册RPC信息是为了在收到传输层的请求后，通过Action字符串找到对应的处理类。注册过程需要提供两个关键信息: Action 名称与请求处理类(TransportRequestHandler对象)。

在TransportService类中通过registerRequestHandler注册RPC信息的来源可以分为两种，一种 是来自ActionModule的注册，Transport* Action类的父类HandledTransportAction在其构造函数中自动调用registerRequestHandler;另一种 是来自其他模块的直接调用registerRequestHandler，例如，TransportReplicationAction 和MasterFaultDetection。

以HandledTransportAction类在TransportService 中的注册为例，其注册过程如下:

transportService.registerRequestHandler (actionName，request, ThreadPool.Name.SAME，false canTripCircuitBreaker, new TransportHandler());

TransportService将映射维护在一个Map中：

Map

Map的key为Action名称，RequestHandlerRegistry 中封装了与RPC相关的Action名称、处理器等信息。通过它可以找到对应的处理模块。为registerRequestHandler 传入的最后一个参数就是定义的处理器。这个处理器需要从TransportRequestHandler 类继承。如前所述，在TransportService类中注册RPC的时机来源于ActionModule和HandledTransportAction的构造函数，我们以HandledTransportAction构造函数中注册时为例，其处理器定义如下:

class TransportHandler implements Transpor tReques tHandler {
    //当收到RPC请求
    public final void messageReceived (final Request request, final TransportChannel channel, Task task) throws Exception {
        //执行这个RPC请求
        execute(task, request, new ActionListener() {
        //执行成功， 将产生的响应回复客户端
            public void onResponse (Response response) {
                channel.sendResponse (response) ;
            }
            //执行失败，向客户端回复失败原因
            public void onFailure (Exception e) {
                channel.sendResponse (e) ;
            }
        }) ;
    }
}

对请求的处理方法execute定义在TransportAction 类中，它先检测请求的合法性，然后调用Transport*Action中定义的doExecute函数执行真正的RPC处理逻辑。

public final void execute (Task task, Request request, ActionListener listener) {
    //验证请求
    ActionRequestValidationException validationException = request.validate() ;
    RequestFilterChain requestFilterChain = new RequestFilterChain(this, logger) ;
    //调用Action定义的doExecute函数执行用户定义的处理
    requestFilterChain.proceed(task, actionName，request, listener) ;
}

根据Action获取处理类

当收到一个RPC请求进行处理时，由于触发点的不同，有多种途径找到这个RPC对应的处理模块是哪个。

1. REST请求触发

某些REST请求会触发内部的RPC请求，在这种情况下，在NodeClient#executeLocally方法中通过Action获取TransportAction，Actions 是ActionModule类中注册的RPC列表。

TransportAction transportAction (Gener icAction action) {
    Transpor tAction transportAction = actions.get(action) ;
    return transportAction;
}

获取TransportAction 后，调用execute执行处理。处理过程与，上一节所述相同，在requestFilterChain.proceed方法中调用此Action的doExecute函数进行处理。

2. TcpTransport收到RPC请求

从TCP传输层(也就是9300端口)收到一个RPC请求是最常见的方式。当收到一个请求时，首先在TcpTransport#messageReceived 中进行基本的处理，然后到handleRequest方法中处理请求，在这个方法中，调用TransportService通过Action获取处理类。

//通过Action获取处理模块
final RequestHandlerRegistry reg = transportService.getRequestHandler(action);
//调用处理模块执行对RPC的处理逻辑
threadPool.executor(reg.getExecutor()).execute (new RequestHandler(reg, request, transportChannel));

思考与总结

• 本章主要分析了REST API和内部RPC的解析与调用，以及网络层与服务层的关系。
• 默认情况下，ES的每个节点与其他节点都保持13个长连接，这在集群规模较大时，

例如，达到1000节点时，会维护非常多的连接。在这种情况下，如果重新启动集群，由于需要在短时间内建立大量连接，则新建连接的请求有可能被操作系统认为是SYN攻击。
