Unity 使用NVIDIA FleX for Unity插件实现制作软体、水流流体、布料等效果学习教程

十幺卜入 发布时间:2022-07-22 16:33:40 ,浏览量:3

前言

因为工作上的功能,查询到该插件;下载后最终也未选择该插件,不过这里将学习的过程分享一下,方便后来者学习;感觉这个插件已经停止更新了,不过该插件还是很强大的;不知道是否真的能通过该插件实现宣传视频的效果,个人感觉花一定的时间可能可以实现。

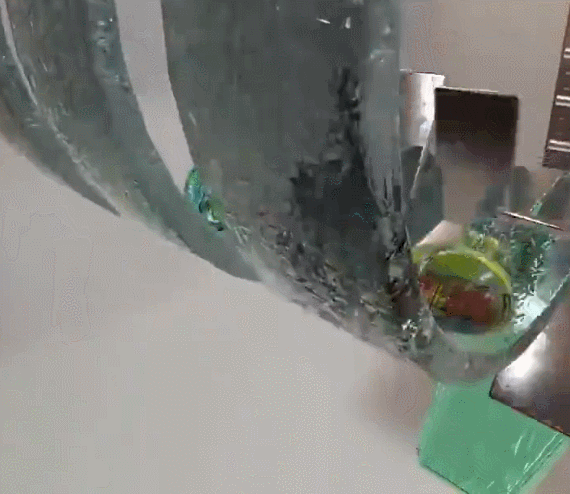

宣传效果

在这里插入图片描述

在这里插入图片描述

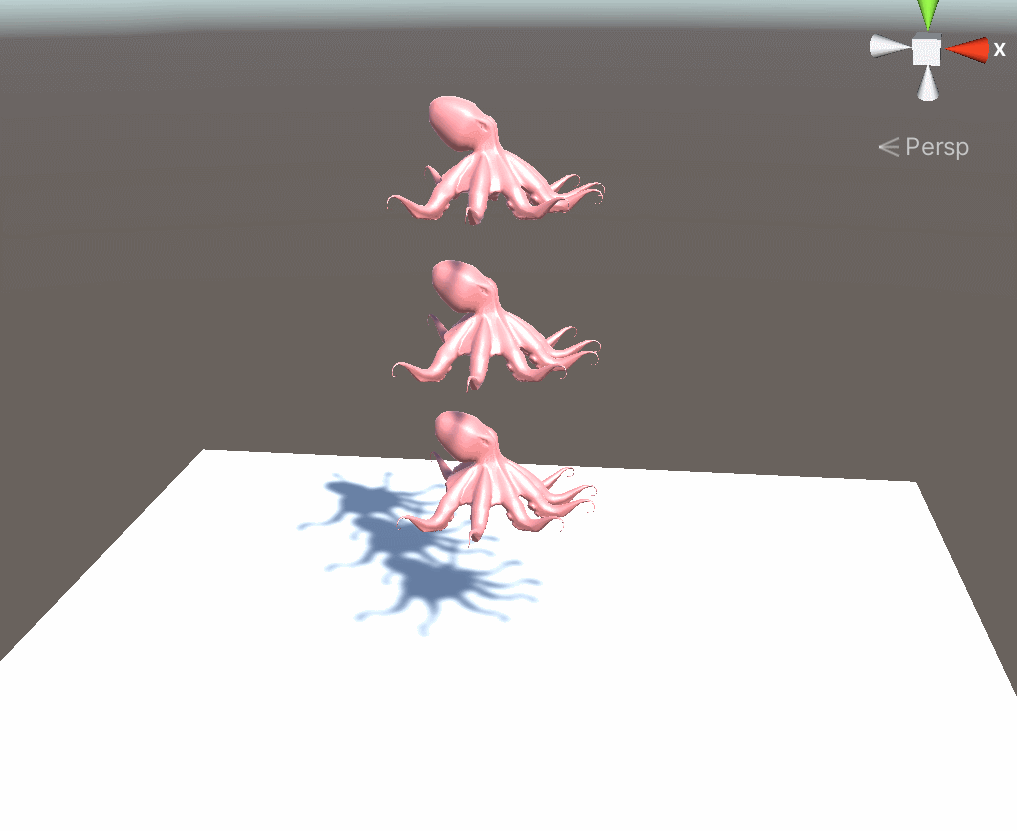

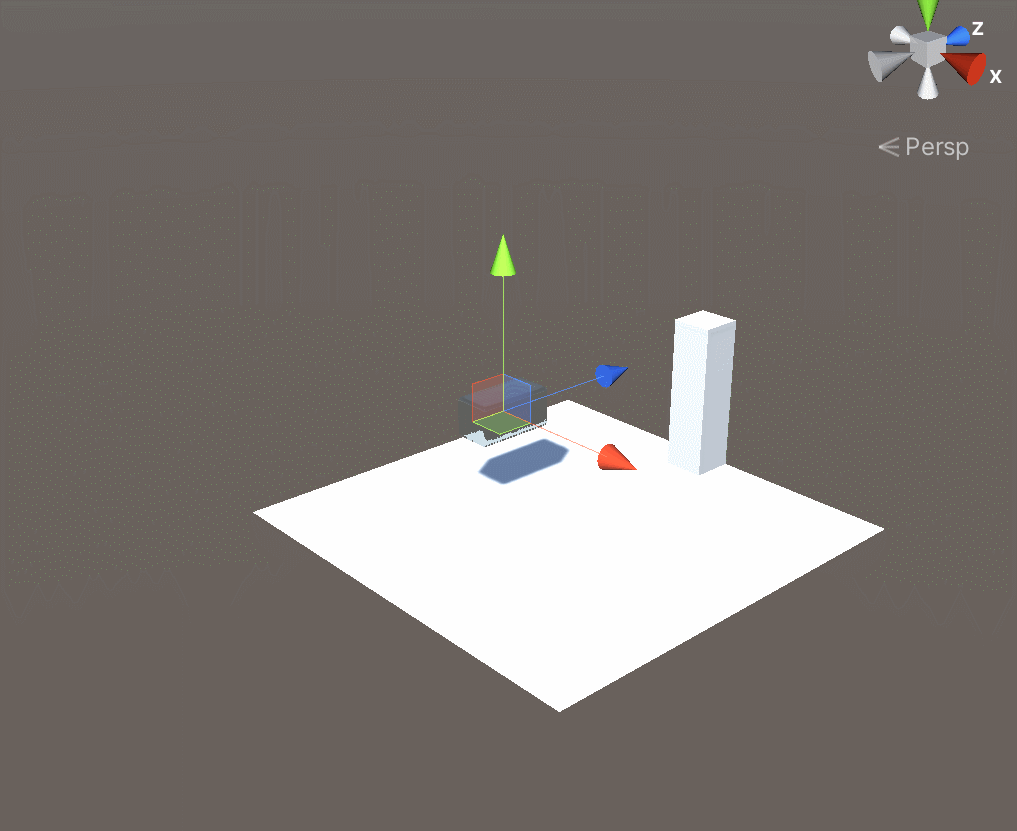

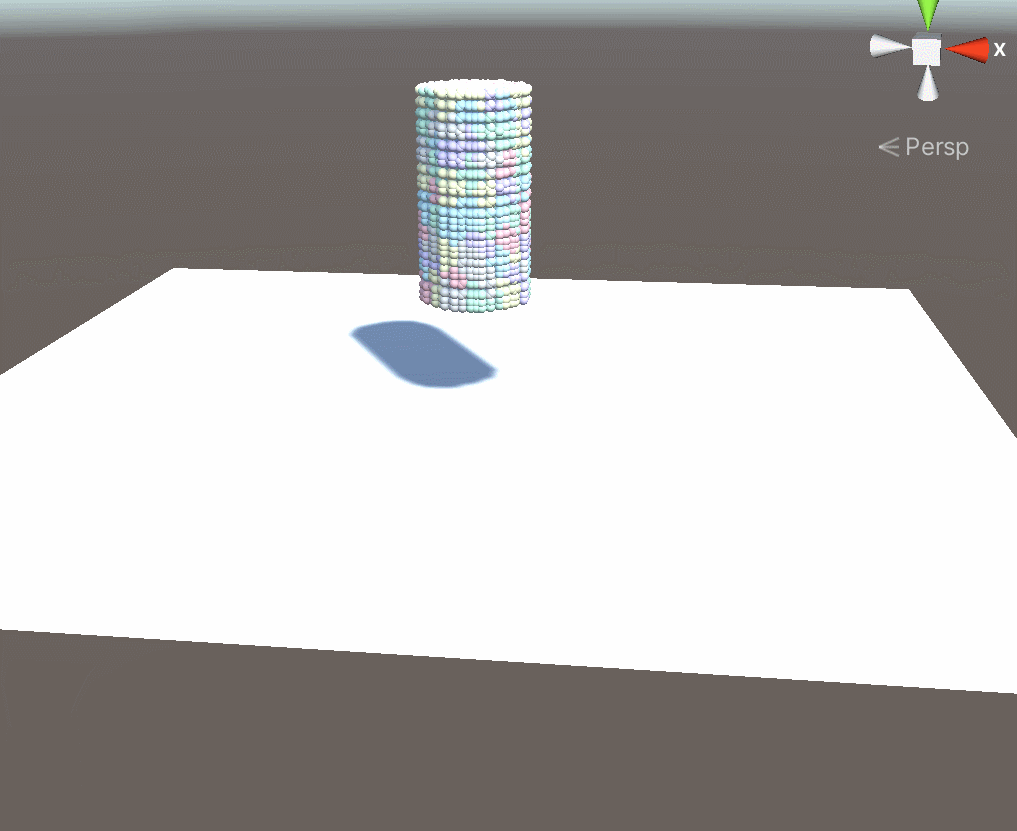

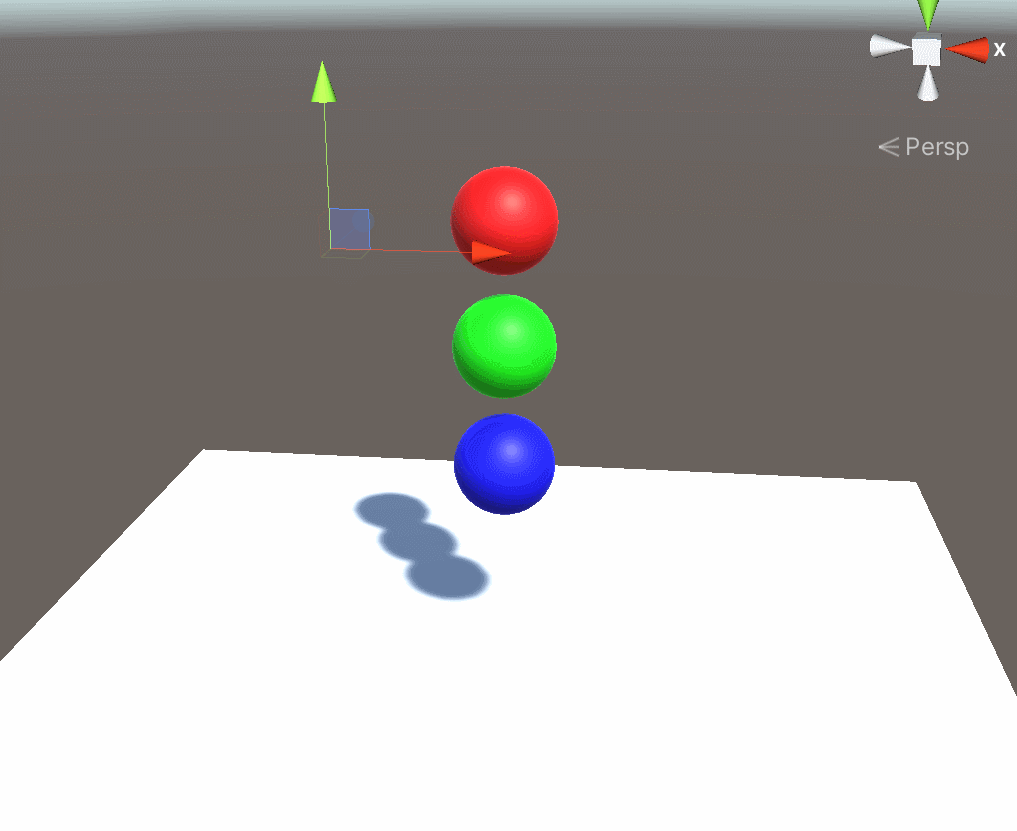

插件效果

在这里插入图片描述 在这里插入图片描述 在这里插入图片描述

在这里插入图片描述

安装插件

只需要将.unitypackage文件拖入工程即可。 导入成功后,顶部菜单会多出一个NVIDIA选项: 在这里插入图片描述

可以添加组件和创建资源。

而Project窗口的右键也会多出一个NVIDIA选项: 在这里插入图片描述

可以创建Assets。

插件使用

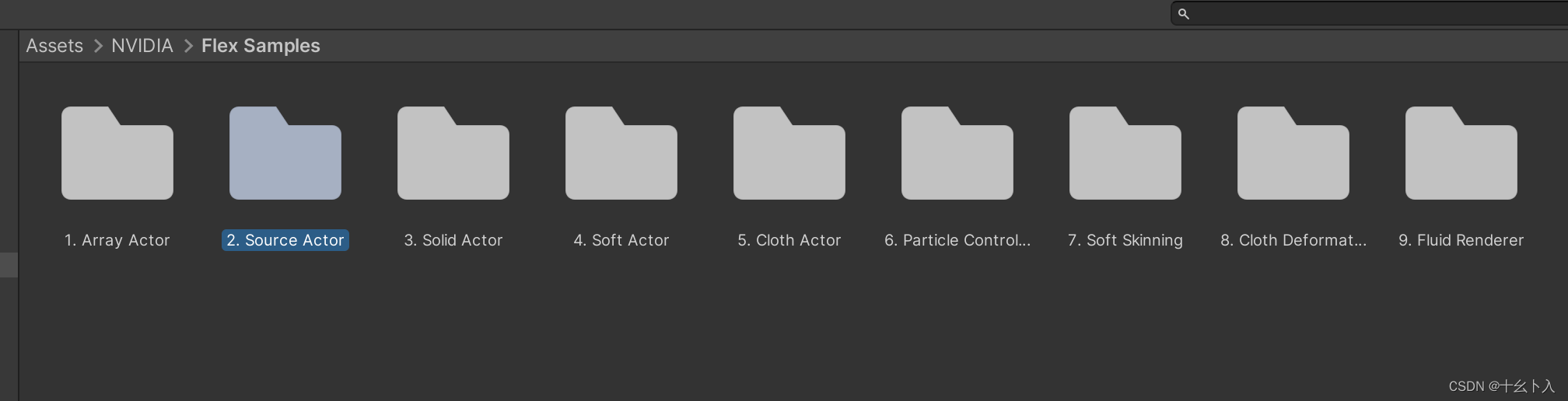

在工程的Assets\NVIDIA\Flex Samples 目录下会有案例的,可以直接快速查看: 在这里插入图片描述

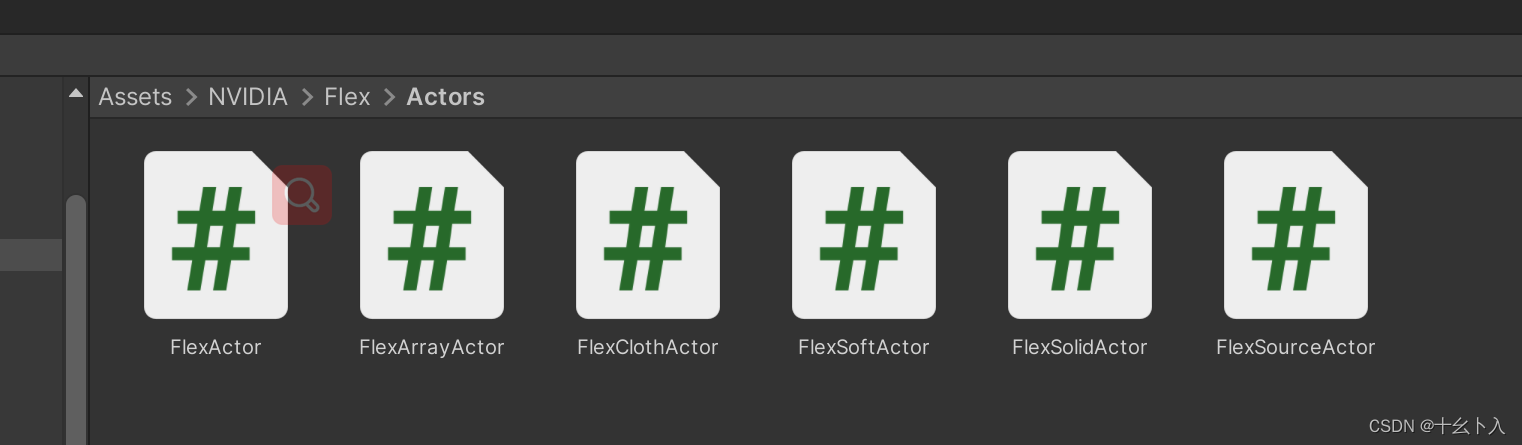

Assets\NVIDIA\Flex\Actors目录下就是各种效果的组件脚本: 在这里插入图片描述

Assets\NVIDIA\Flex\Assets 目录下是各种效果的资源脚本:

在这里插入图片描述

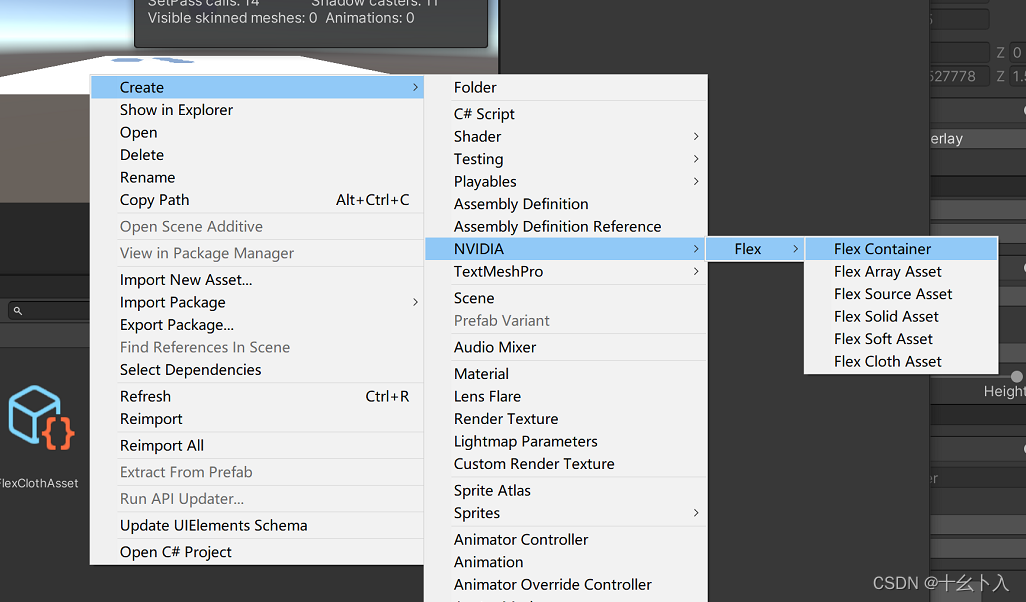

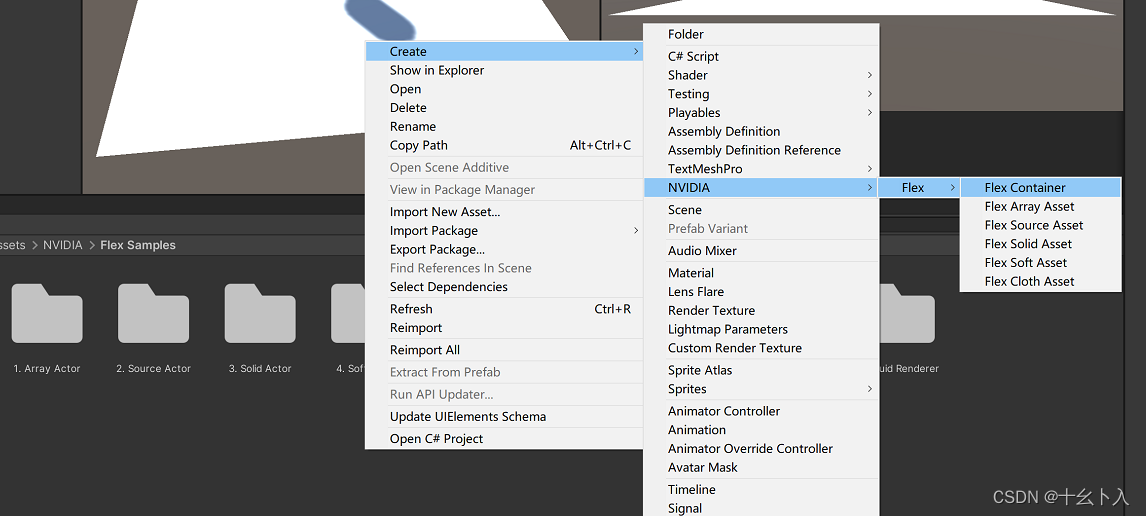

其中最特殊的就是FlexContainer资源,基本每种效果组件的脚本都需要一个FlexContainer资源,类似于效果容器资源,可在Project窗口内右键 > Create > NVIDIA > Flex > Flex Container创建: 在这里插入图片描述

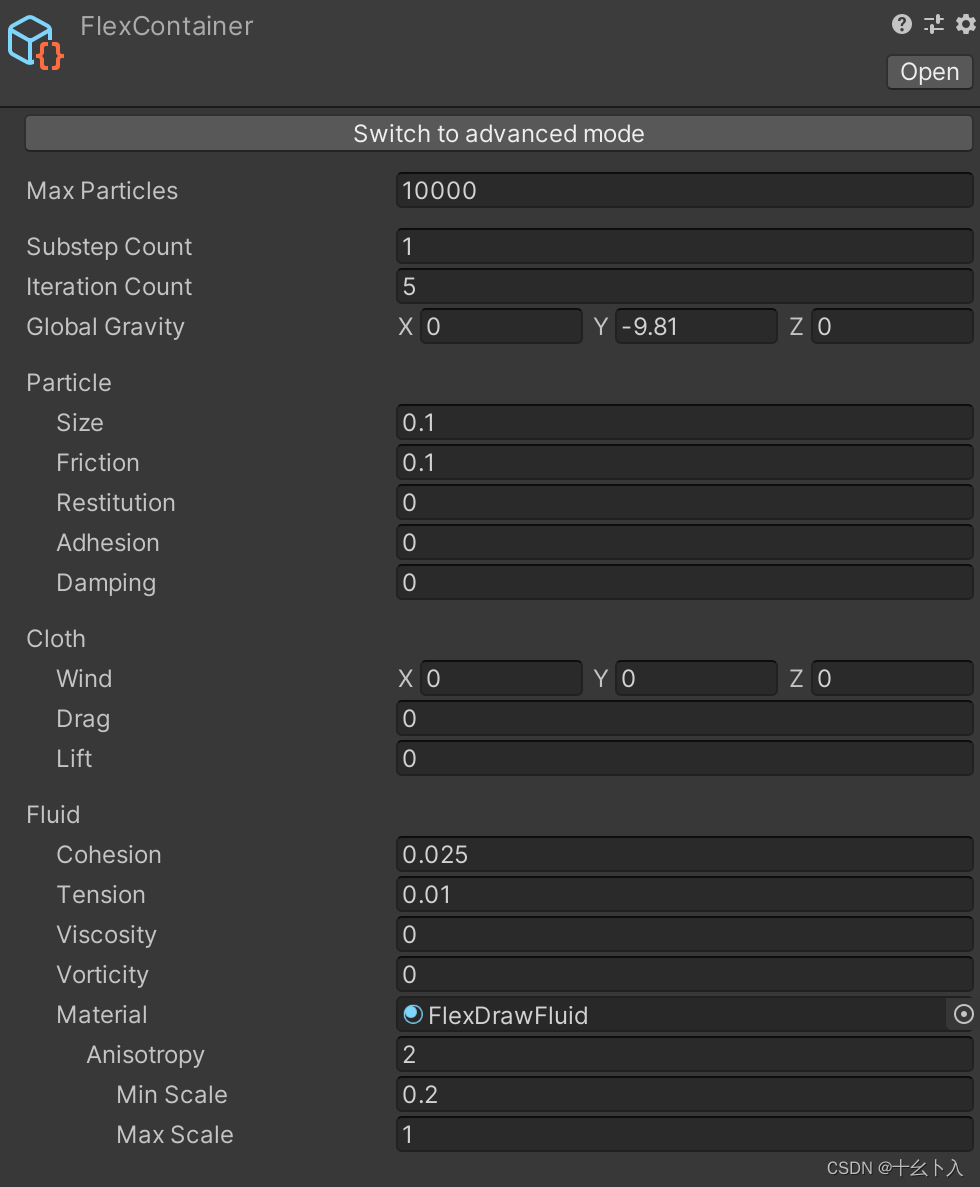

FlexContainer资源属性如图: 在这里插入图片描述

可以设置最大粒子数量,单个粒子的属性、全局重力、布料属性、流体属性等。

这里我们就尝试两种效果。

软体

在Assets\NVIDIA\Flex Samples\4. Soft Actor\Scene 场景下制作。

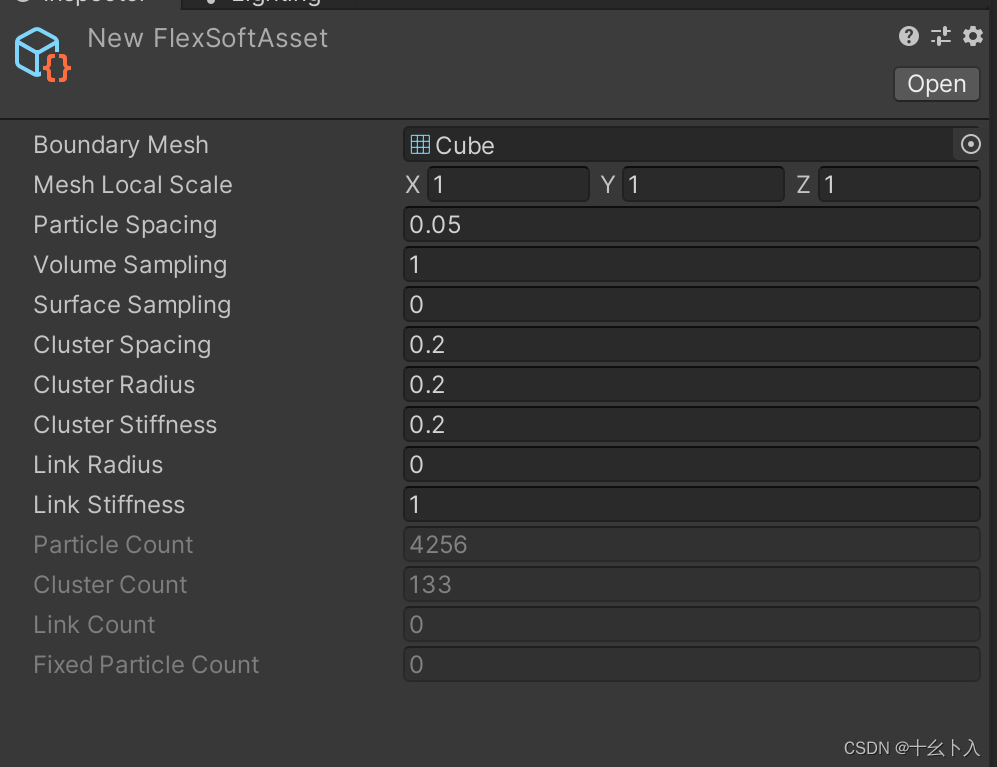

在Project窗口内右键 > Create > NVIDIA > Flex > FlexSoftAsset新建了FlexSoftAsset,软体Boundary Mesh选Cube: 在这里插入图片描述

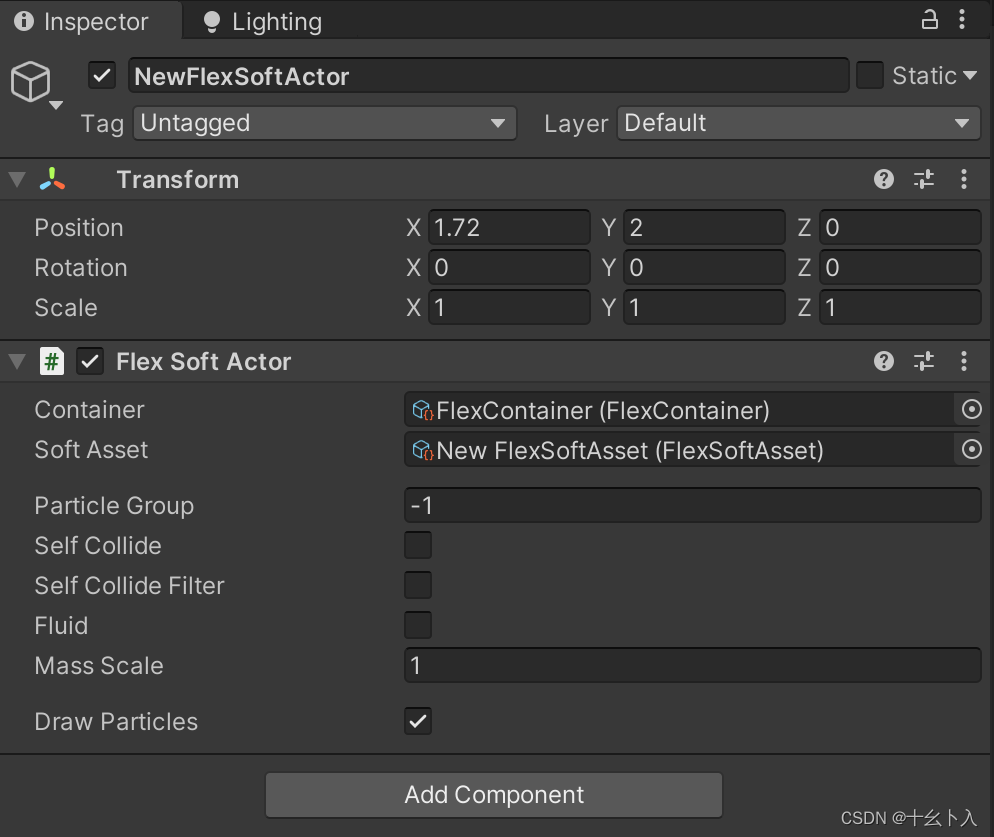

并新建了空节点,新增Flex Soft Actor组件,关联了新建的New FlexSoftAsset 和之前的Flex Container: 在这里插入图片描述

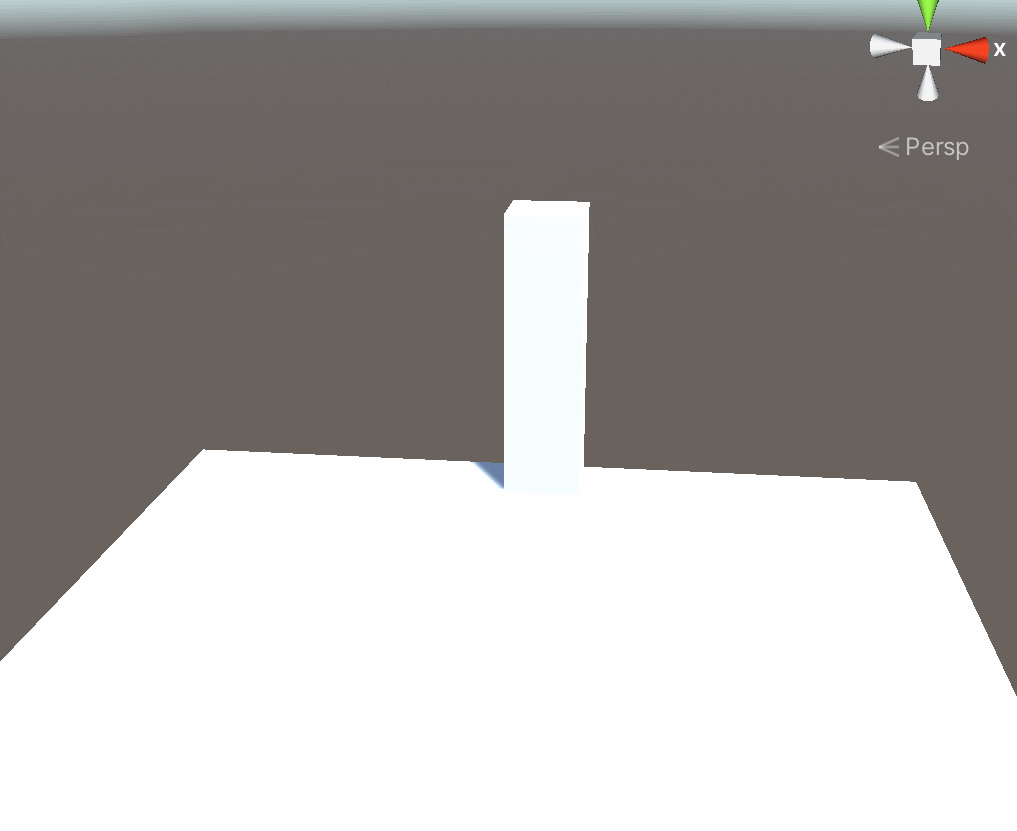

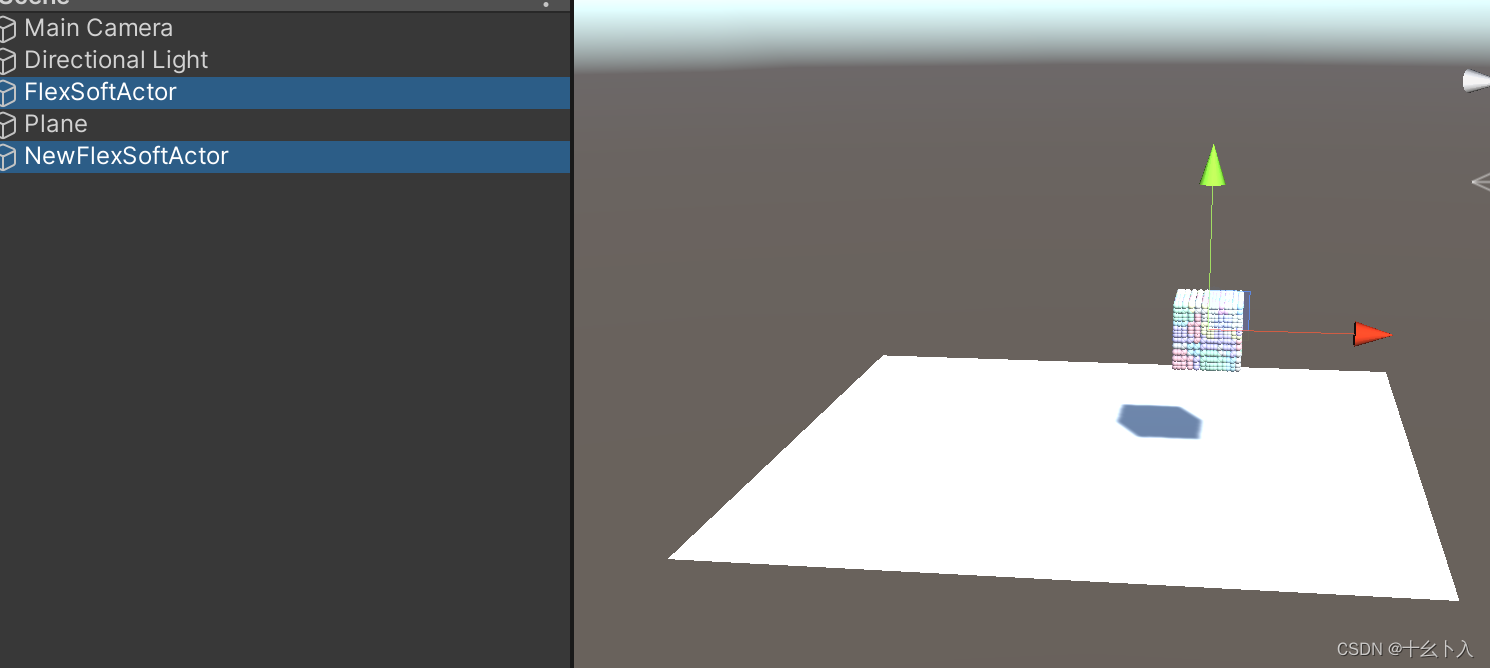

操作后发现之前的柱体消失了,只有新建的Cube:

在这里插入图片描述

我尝试了将新建一个Flex Container,在Project窗口内右键 > Create > NVIDIA > Flex > Flex Container创建,并将NewFlexSoftActor的Container设置为新建的Flex Container,现在就正常了: 在这里插入图片描述

按上面的测试,就是说不同的Flex Soft Actor需要不同的Flex Container,不然有一个将不会生成。

流体

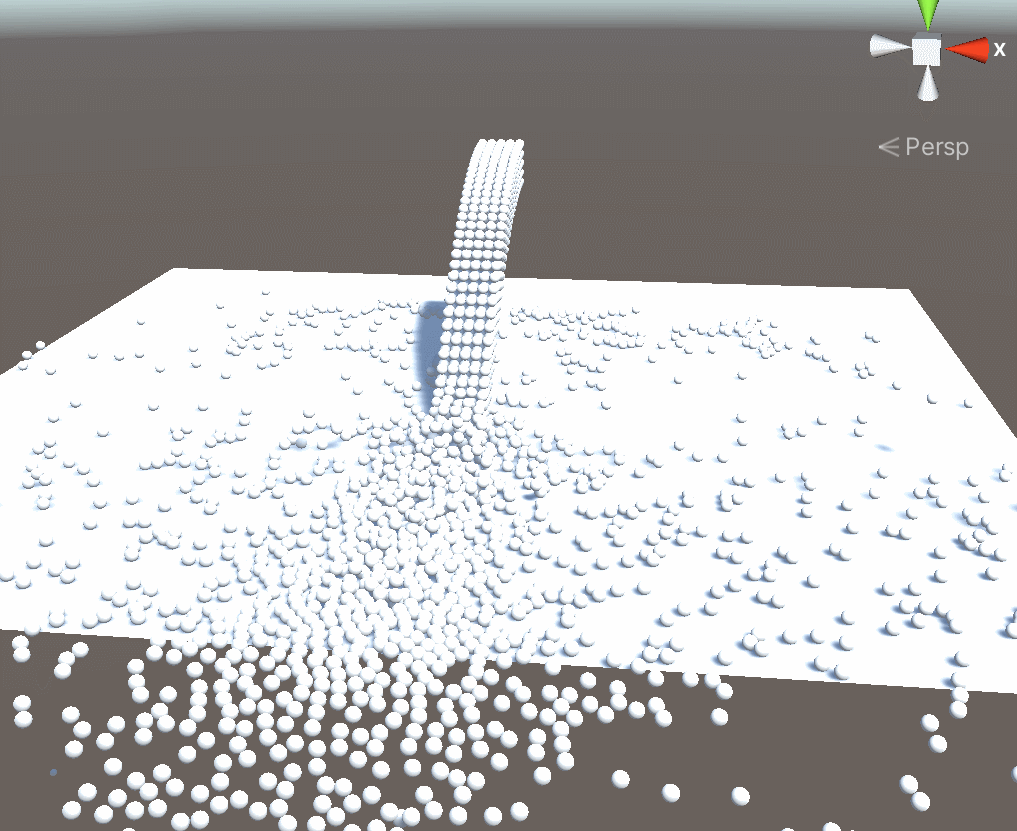

在Assets\NVIDIA\Flex Samples\9. Fluid Renderer\Scene 场景下进行测试,该场景下的FlexSourceActor实现了一个流体的源头,可以不断的产生水流:

在这里插入图片描述

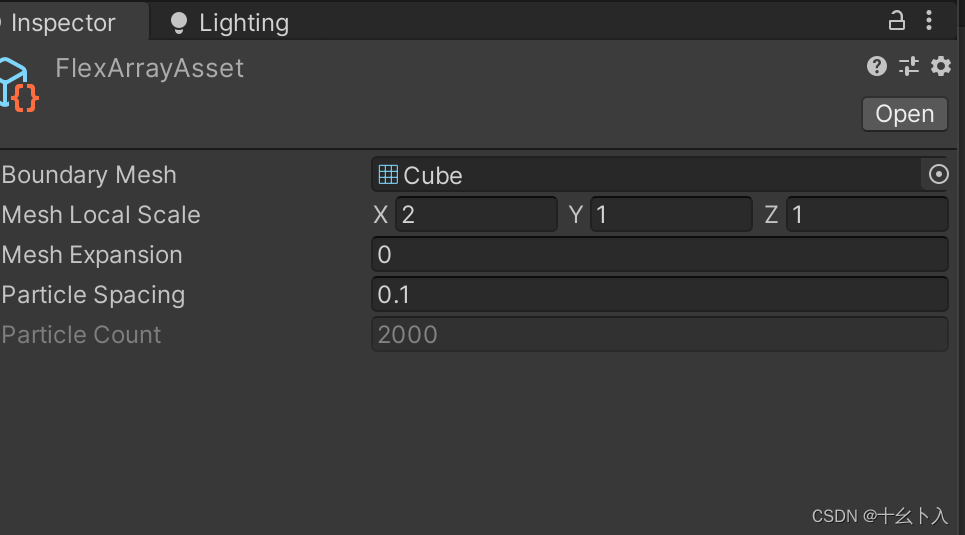

这里新增的一个水体,新建一个FlexArrayAsset资源,并选择Boundary Mesh为Cube: 在这里插入图片描述

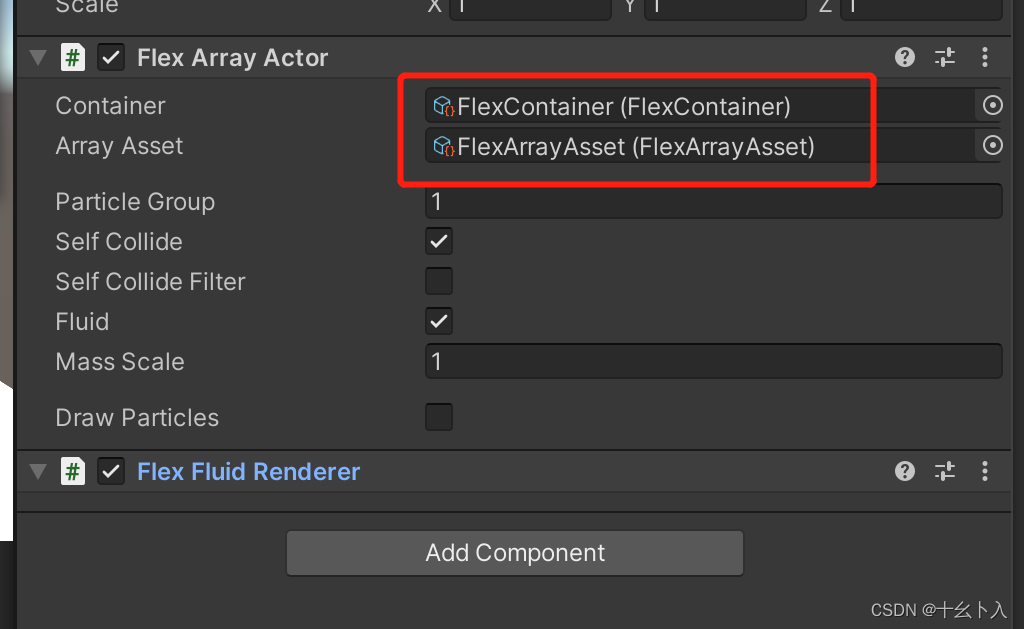

新建一个FlexArrayActor节点,并新增FlexArrayActor和FlexFluidRenderer组件,FlexArrayActor表示伸缩的群体对象,FlexFluidRenderer用于渲染为流体。将原有的Flex Container和新建的FlexArrayAsset关联到FlexArrayActor组件上: 在这里插入图片描述

之后查看运行效果:

在这里插入图片描述

这么看又可以共用一个Flex Container ,现在完全摸不着头脑了。

总结

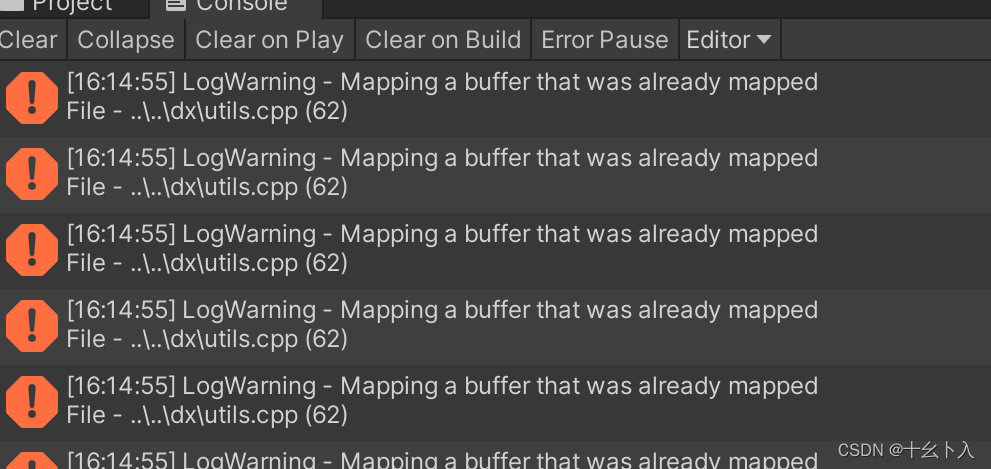

这个插件现在感觉还是不适合用于项目,还有一点,它可能只适用于英伟达显卡的PC平台(这点是猜测的,没验证过),移动平台是不可能的。只出过一个Beta测试版本,之后在Assetstore也已经下架了,所以,测试玩玩还可以,其它要慎重。也会存在各种报错(但可以正常运行): 在这里插入图片描述

还有一点它的很多代码是加密的,对于程序员来说一些效果的控制我也没找到,不知道如何进行编码控制。当然也很期待它能完善后商用,应该会很强。
