Qt实现排序的可视化

龚建波 发布时间:2020-04-04 21:39:52 ,浏览量:3

网上有很多排序可视化的动图,闲来无聊我也用 QPainter 来绘制下,逐步完善中。(文末附 github 链接)

实现思路

这里面比较麻烦的是,每一次循环都需要暂停一段时间便于展示,但我们又不能在 UI 线程 sleep,能想到的方法有:

  1. 使用 QEventLoop 开启事件循环,配合定时器或属性动画来延时,动画结束就退出事件循环进行下一步排序判断。
  2. 把排序操作的多重循环、递归展开为 if 形式,配合定时器。缺点是复杂的操作展开太麻烦,如果有 Python 那种 yeild 那就好了。
  3. 使用多线程,UI 绘制动画效果(或者线程把绘制好的 Image 发送上来,或者线程里用两个 Image 轮流绘制),子线程进行排序操作。缺点是多线程设计起来太麻烦,交互和中途退出也不好设计。
  4. 使用协程,但是得引入一个协程库,没有用事件循环方便。

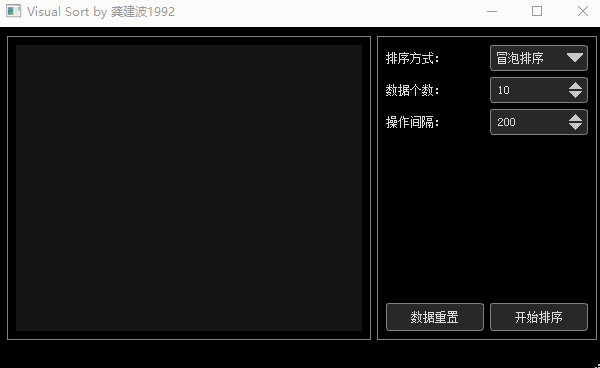

事件循环方式(下图为冒泡排序):

    QEvent loop;
    QTimer timer;
    connect(&timer, QTimer::timeout, &loop, &QEventLoop::quit);
    int len = arr.length();
    for (int arrI = 0; arrI < len - 1; arrI++)
    {
        for (int arrJ = 0; arrJ < len - 1 - arrI; arrJ++)
        {
            if (arr[arrJ] > arr[arrJ + 1]) {
                timer.start(500);
                loop.exec();
                qSwap(arr[arrJ], arr[arrJ + 1]);
            } else {
                timer.start(300);
                loop.exec();
            }
            update();
        }
    }

展开循环的方式(下图为冒泡排序):

void BubbleSort::runStep()
{
    //冒泡排序,两层循环,这里for替换为if,方便重入
    if(_i < _sortData.count()-1)
    {
        if ( _j < _sortData.count()-1-_i)
        {
            if(_sortData[_j]>_sortData[_j+1])
            {
                //交换动画初始化
                _swapIndex=_j;
                _sortTimer.stop(); //步骤展示定时器
                _animationProgress=0;
                _animationLine.start(); //动画时间线
            }
            _jTemp=_j++;
            return;
        }
        ++_i;
        _j=0;
        _jTemp=0;
        return;
    }
    _isFinish=true;
}

多线程的方式,线程中使用条件变量来等待 UI 线程的定时/动画结束再去唤醒他(下图为冒泡排序):

// ...
//排序线程中
        const int data_count=_sortData.count();
        for (int i=0; i arr[j + 1]) {
                std::swap(arr[j],arr[j+1]);
            }
        }
    }
}

选择排序
template
void selection_sort(std::vector& arr) {
    for (int i = 0; i < arr.size() - 1; i++) {
        int min = i;
        for (int j = i + 1; j < arr.size(); j++)
            if (arr[j] < arr[min])
                min = j;
        std::swap(arr[i], arr[min]);
    }
}
