第二题：（案例题）
阅读以下关于软件系统分析与设计的叙述，在答题纸上回答问题
说明：
某企业拟开发一套数据处理系统，在系统分析阶段，系统分析师整理的核心业务流程与需求如下
- 系统为管理员和用户两类角色，其中管理员主要进行用户注册与权限设置，用户主要完成业务功能;
- 系统支持用户上传多种类型的数据，主要包括图像、文本和二维曲线等；
- 数据上传完成后，用户需要对数据进行预处理操作，预处理操作包括图像增强、文本摘要、曲线平滑等
- 预处理操作完成后，需要进一步对数据进行智能分析，智能分析操作包括图像分类、文本情感分析、曲线未来走势等；
- 上述预处理和智能分析操作的中间结果均需要进行保存；
- 用户可以将数据分析结果以图片、文本、二维图表等多种方式进行展示，并支持结果汇总，最终导出为符合某种格式的报告
问题1（9分）
数据流图（Data Flow Diagram DFD）是一种重要的结构化系统分析方法，重点表达系统内数据的传递关系，并通过数据流描述系统功能。请用300字以内的文字说明DFD在进行系统需求分析过程中的主要作用。
答：DFD的主要作用如下：（1）DFD是理解和表达用户需求的工具，是需求分析的手段
（2）DFD概况地描述了系统的内部逻辑过程，是需求分析结果的表达工具，也是系统设计的重要参考资料，是系统设计的起点
（3）DFD作为一个存档的文字材料，是进一步修改和充实开发计划的依据
问题2 （10分）

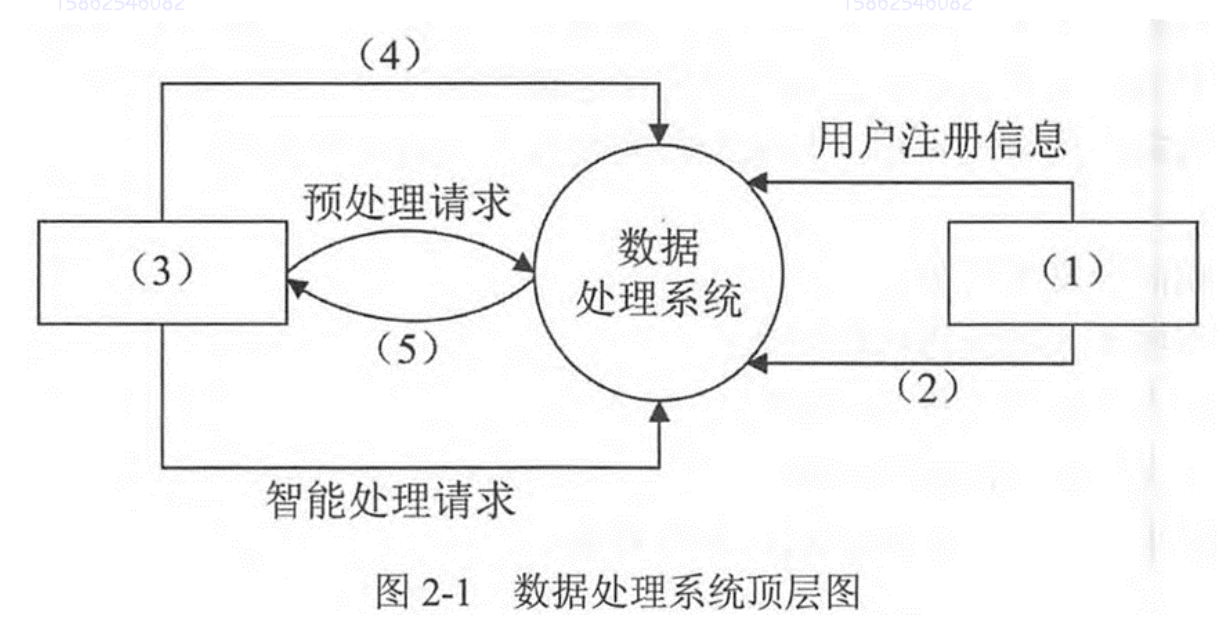

顶层图（也称作上下文数据流图）是描述系统最高结构的DFD，它的特点是将整个待开发的系统表示为一个加工，将所有的外部实体和进出系统的数据流都画在一张图中。请参考题干描述，将合适的内容填入2-1（1）--（5）空白处，完成该系统的顶层图
答：管理员、用户权限信息、用户、多种类型数据、导出报告、展示结果
问题3 （6分）
在结构化设计方法中，通常采用流程图标识某一处理过程，这种过程既可以是生产线上的工艺流程，也可以是完成一项任务必须的管理过程。而在面向对象的设计方法中，则主要采用活动图表示某个用例的工作流程。请用300以内文字说明流程图和活动图在表达业务流程时的三个主要不同点
答：流程图与活动图有如下三个主要区别
（1）流程图着重描述处理过程，它的主要控制结构是顺序、分支和循环、各个处理过程之间有严格的顺序和时间关系。而活动图描述的是对象活动的顺序关系所遵守的规则，它着重表现的是系统的行为，而非系统的处理过程。
（2）流程图只能表达顺序执行过程，活动图则可以表达并发执行过程。
（3）活动图可以有多个结束状态，而流程图只能有一个结束状态
