在上一篇文章中，我们讨论了为什么要建模，以及建模的 4+1 视图模型，4+1 视图模型很好地向我们展示了如何对一个软件的不同方面用不同的模型图进行建模与设计，以完整描述一个软件的业务场景与技术实现。但是软件开发是有阶段性的，在不同的开发阶段用不同的模型图描述业务场景与设计思路，在不同阶段输出不同的设计文档，对于现实的开发更有实践意义。
软件建模与设计过程可以拆分成需求分析、概要设计和详细设计三个阶段。UML 规范包含了十多种模型图，常用的有 7 种：类图、序列图、组件图、部署图、用例图、状态图和活动图。下面我们讨论如何画这 7 种模型图，以及如何在需求分析、概要设计、详细设计三个阶段使用这 7 种模型输出合适的设计文档。
- 类图
类图是最常见的 UML 图形，用来描述类的特性和类之间的静态关系。
一个类包含三个部分：类的名字、类的属性列表和类的方法列表。类之间有 6 种静态关

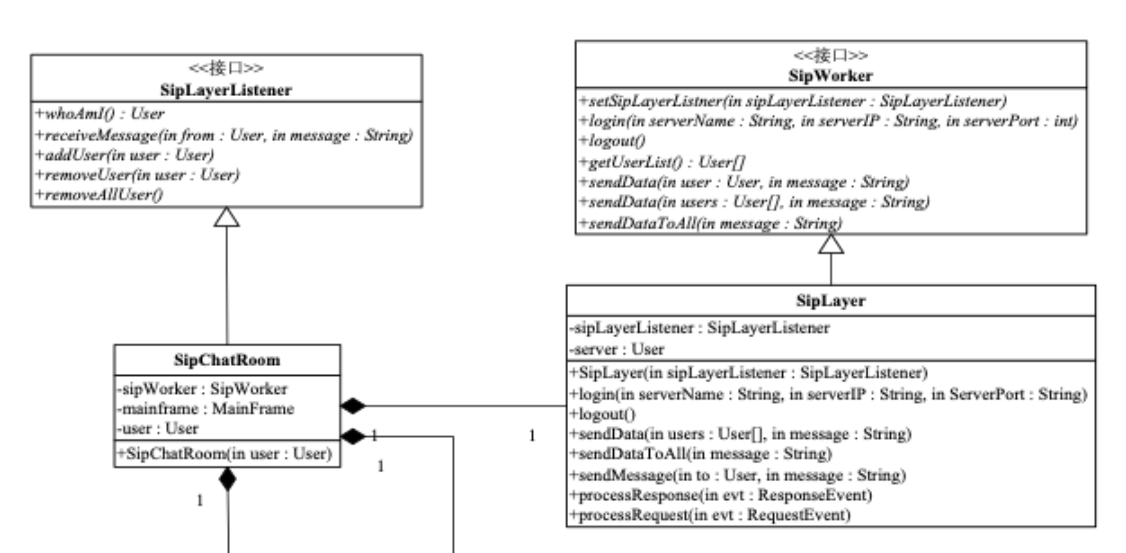

系：关联、依赖、组合、聚合、继承、泛化。把相关的一组类及其关系用一张图画出来，就是类图
编辑类图主要是在详细设计阶段画，如果类图已经设计出来了，那么开发工程师只需要按照类图实现代码就可以了，只要类方法的逻辑不是太复杂，不同的工程师实现出来的代码几乎是一样的，这样可以保证软件的规范、统一。在实践中，我们通常不需要把一个软件所有的类都画出来，
