act_ru_execution 正在执行的执行对象表
-
act_hi_procinst 流程实例的历史表
-
act_ru_task 正在执行的任务表，（只有userTask任务节点，才会在此表中产生数据）
-
act_hi_taskinst 历史任务表，（只有userTask任务节点，才会在此表中产生数据）
-
act_hi_actinst 所有活动节点的历史表

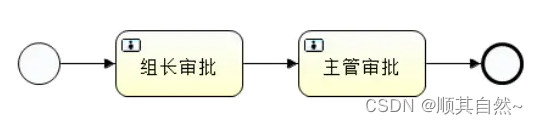

2.1、BPMN流程图
请假流程图
2.2 BPMN代码
2.3 运行流程进行说明
1 启动流程
RuntimeService runtimeService = processEngine.getRuntimeService();
runtimeService.startProcessInstanceByKey("leave");启动流程之后 act_ru_execution、act_hi_procinst表中会各增加一条记录
act_hi_procinst
act_ru_execution
从act_ru_execution中的ACT_ID_字段可以看出，当前执行节点在userTask1。
启动流程的同时，流程流向第一个用户任务节点，在act_ru_task、act_hi_taskinst各产生一条数据
act_ru_task
act_hi_taskinst
从act_hi_taskinst中END_TIME_字段可以看出，此时userTask1节点正在执行。
2 组长审批任务
String taskId ="2505";
taskService.complete(taskId);
当组长审批完userTask1任务之后，当前流程流转到领导审批节点：
-
act_ru_task表数据变化已经完成的userTask1任务节点数据被清除，新增一条userTask2节点数据
-
act_hi_taskinst表数据变化 已经完成的userTask1节点数据依然存在，其中END_TIME_字段为此任务节点结束时间、并且新增一条userTask2任务记录，其END_TIME_字段为NULL，表示此任务节点还在运行
-
act_ru_execution表数据变化 由于当前流程进行了运转，所以当前执行对象会更新当前流程执行了什么节点之上
3 领导审批任务
String taskId ="5002";
taskService.complete(taskId);在此流程图中当领导进行审批之后，相当于走完了流程，也就意味着流程结束
-
act_ru_task表变化 同userTask1节点执行，当此任务节点执行结束之后就会从此表中删除这条节点记录
-
act_hi_taskinst表数据变化更新此任务节点记录，更新END_TIME_字段值为任务节点结束时间
4 流程结束
-
act_ru_execution表数据变化 由于领导审批结束后，流程执行结束，也就是执行对象执行完毕，该条执行对象对应数据会被清除。
-
act_hi_procinst表数据变化 流程执行结束，更新流程实例结束时间
ProcessInstance流程实例
- 特指流程从开始到结束的那个最大的执行分支，一个执行的流程中，流程实例只有1个
- 代表流程定义的执行实例。一个流程实例包括了所有的运行节点
- 流程实例通常也可以叫做执行实例根节点
注意 （1）如果是单例流程，执行对象ID就是流程实例ID （2）如果一个流程有分支和聚合，那么执行对象ID和流程实例ID就不相同 （3）一个流程中，流程实例只有1个，执行对象可以存在多个。
Execution 执行对象
- 启动流程实例的时候会首先创建流程实例，然后创建执行实例
- 流程运转的过程中永远执行的是自己对应的执行实例
- 当所有的执行实例按照规则执行完毕之后，则实例随之结束
- 流程按流程定义的规则执行一次的过程，就可以表示执行对象Execution
- 一个流程中，执行对象可以存在多个，但是流程实例只能是一个
对应表：
act_ru_execution： 正在执行的信息 act_hi_procinst：已经执行完的历史流程实例信息 act_hi_actinst：存放历史所有完成的活动
Task任务 --- 执行到某任务环节时生成的任务信息。
对应的表：
act_ru_task：正在执行的任务信息 act_hi_taskinst：已经执行完的历史任务信息
