PE（Portable Executable，可移植的执行体）是微软Win32环境可移植可执行文件(如exe、dll、vxd、sys和vdm等)的标准文件格式。PE格式衍生于早期建立在VAX(R)VMS(R)上的COFF(Common Object File Format，通用对象文件格式)文件格式。它是 Win32环境自身所带的执行体文件格式。"portable executable"（可移植的执行体）意味着此文件格式是跨win32平台的 : 即使Windows运行在非Intel的CPU上，任何win32平台的PE装载器都能识别和使用该文件格式。当然，移植到不同的CPU上PE执行体必然得有一些改变。所有 win32执行体 (除了VxD和16位的Dll)都使用PE文件格式，包括NT的内核模式驱动程序（kernel mode drivers）。因而研究PE文件格式给了我们洞悉Windows结构的良机。

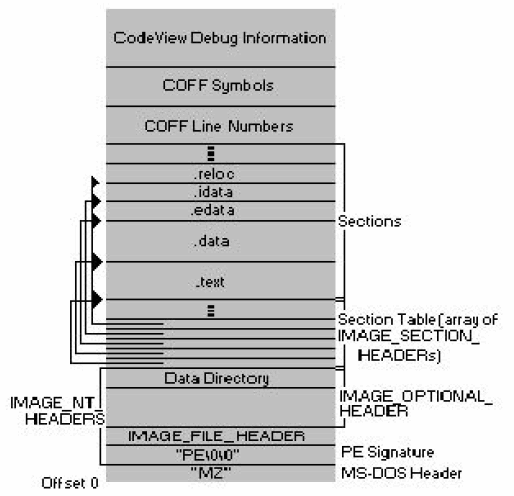

PE文件使用的是一个平面地址空间，所有代码和数据都合并在一起，组成一个很大的结构。主要有：
DOS MZ Header
DOS stubPE Header
Section Table
Section 1
Section 2
...
Section n
备注：
平面存储器模式（flat memory model）或称线性内存模型（linear memory model），是指在计算机体系结构中一种组织存储器定址空间的方式。在这种模式下，应用程序看到的内存是一个单独的连续地址空间。CPU可以直接（且线性）寻址所有可利用的内存位置，无需诉诸任何内存分段或分页机制。
平面存储器模型的优点是，应用程序在访问他们的数据时候不需要切换不同的区块。大多数早期的处理器体系结构都是平面内存模型，如早期的8位处理器， Motorola 68K处理器等。然而，16位的Intel 8086和80286中，这种方式是不可行的，因为这些处理器支持访问超过64KB的数据。在32位的芯片，应用程序可以访问最大到4GB的数据。但这也变成现在大的数据库以及像是影片编辑应用程序的问题。
定址空间（英语：Address space），又称为地址空间，定义了某个范围内的离散地址，这些地址可能分别对应到某个网上节点、周边设备、扇区或是某个实体或是逻辑器件等等。在操作系统中，地址空间指的是某个特定进程，在存储器中所能够使用与控制的地址区块。
Dos Mz head 和Dos stub合称Dos文件头，PE文件的第一个字节起始于MS-DOS头部，被称作DOS映像头（IMAGE_DOS_HEADER）。紧随Dos stub的是PE文件头(PE Header)，PE Header是PE相关结构NT映像头(IMAGE_NT_HEADERS)的简称，其中包含许多PE装载器用到的重要字段。
DOS头部分分为两个部分：
1、DOS MZ头
2、DOS块
1、DOS MZ头是一个IMAGE_DOS_HEADER结构体，其大小占64个字节
typedef struct _IMAGE_DOS_HEADER { // DOS .EXE header
WORD e_magic; // Magic number（魔术字，一直是MZ,是一个工程师名字的首字母）
WORD e_cblp; // Bytes on last page of file
WORD e_cp; // Pages in file
WORD e_crlc; // Relocations
WORD e_cparhdr; // Size of header in paragraphs
WORD e_minalloc; // Minimum extra paragraphs needed
WORD e_maxalloc; // Maximum extra paragraphs needed
WORD e_ss; // Initial (relative) SS value
WORD e_sp; // Initial SP value
WORD e_csum; // Checksum
WORD e_ip; // Initial IP value
WORD e_cs; // Initial (relative) CS value
WORD e_lfarlc; // File address of relocation table
WORD e_ovno; // Overlay number
WORD e_res[4]; // Reserved words
WORD e_oemid; // OEM identifier (for e_oeminfo)
WORD e_oeminfo; // OEM information; e_oemid specific
WORD e_res2[10]; // Reserved words
LONG e_lfanew; // 指向PE文件头的位置为中的PE文件头标志的地址
} IMAGE_DOS_HEADER, *PIMAGE_DOS_HEADER;//同时定义了这个结构体和指向这个结构体类型的指针类型该结构体是给16位的程序看的，现在的程序都是运行在x32 x64系统上！
但是有两个例外e_magic 和 e_lfanew，这两个成员必须存在 并且不可以改
e_magic：WORD类型，操作利用利用这个来进行识别
e_lfanew：LONG类型，指向PE文件头的位置为中的PE文件头标志的地址
在DOS MZ头之中，前两个字节 和 后四个字节不能修改（不是一定不能，如果有能力可以改，而PE结构中都需要进行修改，牵一发动全身），其他都可以任意的修改！
2、DOS块：是链接器来进行填写的，所以没有作用，可以进行任意的修改并且不会影响程序运行！
所有 PE文件(甚至32位的 DLLs) 必须以一个简单的 DOS MZ header 开始。有了它，一旦程序在DOS下执行，DOS就能识别出这是有效的执行体，然后运行紧随 MZ header 之后的 DOS stub。DOS stub实际上是个有效的 EXE，在不支持 PE文件格式的操作系统中，它将简单显示一个错误提示，类似于字符串 "This program requires Windows" 或者程序员可根据自己的意图实现完整的 DOS代码。大多数情况下它是由汇编器/编译器自动生成。通常，它简单调用中断21h服务9来显示字符串"This program cannot run in DOS mode"。 紧接着 DOS stub 的是PE header。 PE header 是PE相关结构 IMAGE_NT_HEADERS 的简称，其中包含了许多PE装载器用到的重要域。当我们更加深入研究PE文件格式后，将对这些重要域耳目能详。执行体在支持PE文件结构的操作系统中执行时，PE装载器将从 DOS MZ header 中找到 PE header 的起始偏移量。因而跳过了 DOS stub 直接定位到真正的文件头 PE header。 PE文件的真正内容划分成块，称之为sections（节）。每节是一块拥有共同属性的数据，比如代码/数据、读/写等。我们可以把PE文件想象成一逻辑磁盘，PE header 是磁盘的boot扇区，而sections就是各种文件，每种文件自然就有不同属性如只读、系统、隐藏、文档等等。 值得我们注意的是 ---- 节的划分是基于各组数据的共同属性: 而不是逻辑概念。重要的不是数据/代码是如何使用的，如果PE文件中的数据/代码拥有相同属性，它们就能被归入同一节中。不必关心节中类似于"data", "code"或其他的逻辑概念：如果数据和代码拥有相同属性，它们就可以被归入同一个节中。（译者注：节名称仅仅是个区别不同节的符号而已，类似"data", "code"的命名只为了便于识别，惟有节的属性设置决定了节的特性和功能）如果某块数据想赋为只读属性，就可以将该块数据放入置为只读的节中，当PE装载器映射节内容时，它会检查相关节属性并置对应内存块为指定属性。 如果我们将PE文件格式视为一逻辑磁盘，PE header是boot扇区而sections是各种文件，但我们仍缺乏足够信息来定位磁盘上的不同文件，譬如，什么是PE文件格式中等价于目录的东东？别急，那就是 PE header 接下来的数组结构section table（节表）。 每个结构包含对应节的属性、文件偏移量、虚拟偏移量等。如果PE文件里有5个节，那么此结构数组内就有5个成员。因此，我们便可以把节表视为逻辑磁盘中的根目录，每个数组成员等价于根目录中目录项。 以上就是PE文件格式的物理分布，下面将总结一下装载一PE文件的主要步骤: 当PE文件被执行，PE装载器检查 DOS MZ header 里的 PE header 偏移量。如果找到，则跳转到 PE header。 PE装载器检查 PE header 的有效性。如果有效，就跳转到PE header的尾部。 紧跟 PE header 的是节表。PE装载器读取其中的节信息，并采用文件映射方法将这些节映射到内存，同时赋上节表里指定的节属性。 PE文件映射入内存后，PE装载器将处理PE文件中类似 import table（引入表）逻辑部分。 如何才能校验指定文件是否为一有效PE文件呢? 这个问题很难回答，完全取决于想要的精准程度。您可以检验PE文件格式里的各个数据结构，或者仅校验一些关键数据结构。大多数情况下，没有必要校验文件里的每一个数据结构，只要一些关键数据结构有效，我们就认为是有效的PE文件了。下面我们就来实现前面的假设。 我们要验证的重要数据结构就是 PE header。从编程角度看，PE header 实际就是一个 IMAGE_NT_HEADERS 结构。定义如下: IMAGE_NT_HEADERS STRUCT Signature dd ? FileHeader IMAGE_FILE_HEADER OptionalHeader IMAGE_OPTIONAL_HEADER32 IMAGE_NT_HEADERS ENDS Signature 一dword类型，值为50h, 45h, 00h, 00h（PE\0\0）。 本域为PE标记，我们可以此识别给定文件是否为有效PE文件。 FileHeader 该结构域包含了关于PE文件物理分布的信息， 比如节数目、文件执行机器等。 OptionalHeader 该结构域包含了关于PE文件逻辑分布的信息，虽然域名有"可选"字样，但实际上本结构总是存在的。 我们目的很明确。如果IMAGE_NT_HEADERS的signature域值等于"PE\0\0"，那么就是有效的PE文件。实际上，为了比较方便，Microsoft已定义了常量IMAGE_NT_SIGNATURE供我们使用。 IMAGE_DOS_SIGNATURE equ 5A4Dh IMAGE_OS2_SIGNATURE equ 454Eh IMAGE_OS2_SIGNATURE_LE equ 454Ch IMAGE_VXD_SIGNATURE equ 454Ch IMAGE_NT_SIGNATURE equ 4550h 接下来的问题是: 如何定位 PE header? 答案很简单: DOS MZ header 已经包含了指向 PE header 的文件偏移量。DOS MZ header 又定义成结构IMAGE_DOS_HEADER 。查询windows.inc，我们知道 IMAGE_DOS_HEADER 结构的e_lfanew成员就是指向 PE header 的文件偏移量。 现在将所有步骤总结如下: 首先检验文件头部第一个字的值是否等于 IMAGE_DOS_SIGNATURE，是则 DOS MZ header 有效。 一旦证明文件的 DOS header 有效后，就可用e_lfanew来定位 PE header 了。 比较 PE header 的第一个字的值是否等于IMAGE_NT_HEADER。如果前后两个值都匹配，那我们就认为该文件是一个有效的PE文件。
