第三十二章 U-Boot启动流程详解
上一章我们详细的分析了uboot的顶层Makefile，理清了uboot的编译流程。本章我们来详细的分析一下uboot的启动流程，理清uboot是如何启动的。通过对uboot启动流程的梳理，我们就可以掌握一些外设是在哪里被初始化的，这样当我们需要修改这些外设驱动的时候就会心里有数。另外，通过分析uboot的启动流程可以了解Linux内核是如何被启动的。
32.1 链接脚本u-boot.lds详解 要分析uboot的启动流程，首先要找到“入口”，找到第一行程序在哪里。程序的链接是由链接脚本来决定的，所以通过链接脚本可以找到程序的入口。如果没有编译过uboot的话链接脚本为arch/arm/cpu/u-boot.lds。但是这个不是最终使用的链接脚本，最终的链接脚本是在这个链接脚本的基础上生成的。编译一下uboot，编译完成以后就会在uboot根目录下生成u-boot.lds文件，如图32.1.1所示：
图32.1.1 链接脚本 只有编译u-boot以后才会在根目录下出现u-boot.lds文件！ 打开u-boot.lds，内容如下： 示例代码32.1.1 u-boot.lds文件代码
1 OUTPUT_FORMAT("elf32-littlearm", "elf32-littlearm", "elf32-littlearm")
2 OUTPUT_ARCH(arm)
3 ENTRY(_start)
4 SECTIONS
5 {
6 . = 0x00000000;
7 . = ALIGN(4);
8 .text :
9 {
10 *(.__image_copy_start)
11 *(.vectors)
12 arch/arm/cpu/armv7/start.o (.text*)
13 *(.text*)
14 }
15 . = ALIGN(4);
16 .rodata : { *(SORT_BY_ALIGNMENT(SORT_BY_NAME(.rodata*))) }
17 . = ALIGN(4);
18 .data : {
19 *(.data*)
20 }
21 . = ALIGN(4);
22 . = .;
23 . = ALIGN(4);
24 .u_boot_list : {
25 KEEP(*(SORT(.u_boot_list*)));
26 }
27 . = ALIGN(4);
28 .image_copy_end :
29 {
30 *(.__image_copy_end)
31 }
32 .rel_dyn_start :
33 {
34 *(.__rel_dyn_start)
35 }
36 .rel.dyn : {
37 *(.rel*)
38 }
39 .rel_dyn_end :
40 {
41 *(.__rel_dyn_end)
42 }
43 .end :
44 {
45 *(.__end)
46 }
47 _image_binary_end = .;
48 . = ALIGN(4096);
49 .mmutable : {
50 *(.mmutable)
51 }
52 .bss_start __rel_dyn_start (OVERLAY) : {
53 KEEP(*(.__bss_start));
54 __bss_base = .;
55 }
56 .bss __bss_base (OVERLAY) : {
57 *(.bss*)
58 . = ALIGN(4);
59 __bss_limit = .;
60 }
61 .bss_end __bss_limit (OVERLAY) : {
62 KEEP(*(.__bss_end));
63 }
64 .dynsym _image_binary_end : { *(.dynsym) }
65 .dynbss : { *(.dynbss) }
66 .dynstr : { *(.dynstr*) }
67 .dynamic : { *(.dynamic*) }
68 .plt : { *(.plt*) }
69 .interp : { *(.interp*) }
70 .gnu.hash : { *(.gnu.hash) }
71 .gnu : { *(.gnu*) }
72 .ARM.exidx : { *(.ARM.exidx*) }
73 .gnu.linkonce.armexidx : { *(.gnu.linkonce.armexidx.*) }
74 }

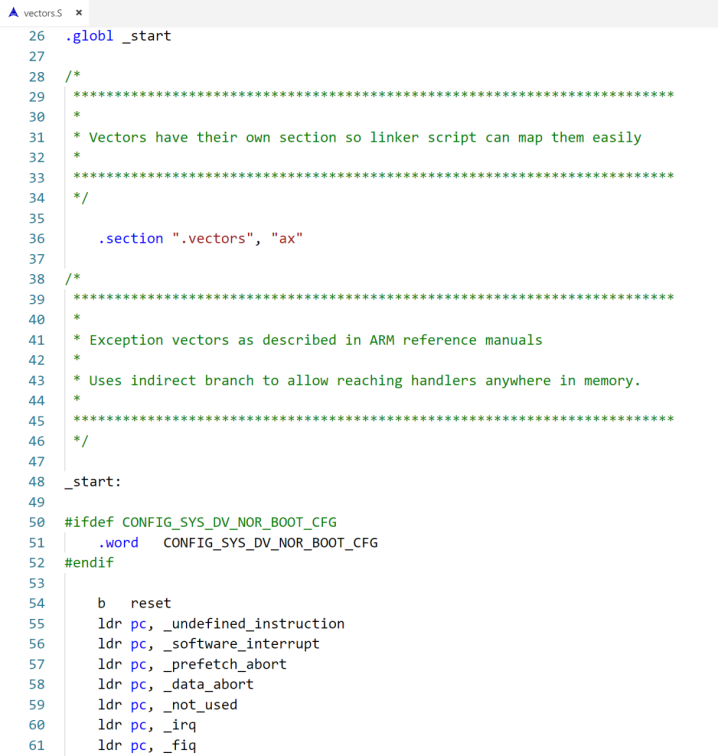

第3行为代码当前入口点：_start， _start在文件arch/arm/lib/vectors.S中有定义，如图32.1.2所示：
图32.1.2 _start入口 从图32.1.2中的代码可以看出，_start后面就是中断向量表，从图中的“.section “.vectors”, "ax”可以得到，此代码存放在.vectors段里面。 使用如下命令在uboot中查找“__image_copy_start”： grep -nR “__image_copy_start” 搜索结果如图32.1.3所示：
图32.1.3 查找结果 打开u-boot.map，找到如图32.1.4所示位置：
图32.1.4 u-boot.map u-boot.map是uboot的映射文件，可以从此文件看到某个文件或者函数链接到了哪个地址，从图32.1.4的932行可以看到__image_copy_start为0X87800000，而.text的起始地址也是0X87800000。 继续回到示例代码32.1.1中，第11行是vectors段，vectors段保存中断向量表，从图32.1.2中我们知道了vectors.S的代码是存在vectors段中的。从图32.1.4可以看出，vectors段的起始地址也是0X87800000，说明整个uboot的起始地址就是0X87800000，这也是为什么我们裸机例程的链接起始地址选择0X87800000了，目的就是为了和uboot一致。 第12行将arch/arm/cpu/armv7/start.s编译出来的代码放到中断向量表后面。 第13行为text段，其他的代码段就放到这里 在u-boot.lds中有一些跟地址有关的“变量”需要我们注意一下，后面分析u-boot源码的时候会用到，这些变量要最终编译完成才能确定的！！！比如我编译完成以后这些“变量”的值如表32.1.1所示： 变量 数值 描述 __image_copy_start 0x87800000 uboot拷贝的首地址 __image_copy_end 0x8785dd54 uboot拷贝的结束地址 __rel_dyn_start 0x8785dd54 .rel.dyn段起始地址 __rel_dyn_end 0x878668f4 .rel.dyn段结束地址 _image_binary_end 0x878668f4 镜像结束地址 __bss_start 0x8785dd54 .bss段起始地址 __bss_end 0x878a8e74 .bss段结束地址 表32.1.1 uboot相关变量表 表32.1.1中的“变量”值可以在u-boot.map文件中查找，表32.1.1中除了__image_copy_start以外，其他的变量值每次编译的时候可能会变化，如果修改了uboot代码、修改了uboot配置、选用不同的优化等级等等都会影响到这些值。所以，一切以实际值为准！ 32.2 U-Boot启动流程详解 32.2.1 reset函数源码详解 从u-boot.lds中我们已经知道了入口点是arch/arm/lib/vectors.S文件中的_start，代码如下： 示例代码32.2.1.1 vectors.S代码段
38 /*
39 *************************************************************
40 *
41 * Exception vectors as described in ARM reference manuals
42 *
43 * Uses indirect branch to allow reaching handlers anywhere in
44 * memory.
45 **************************************************************
46 */
47
48 _start:
49
50 #ifdef CONFIG_SYS_DV_NOR_BOOT_CFG
51 .word CONFIG_SYS_DV_NOR_BOOT_CFG
52 #endif
53
54 b reset
55 ldr pc, _undefined_instruction
56 ldr pc, _software_interrupt
57 ldr pc, _prefetch_abort
58 ldr pc, _data_abort
59 ldr pc, _not_used
60 ldr pc, _irq
61 ldr pc, _fiq
第48行_start开始的是中断向量表，其中54~61行就是中断向量表，和我们裸机例程里面一样。54行跳转到reset函数里面，reset函数在arch/arm/cpu/armv7/start.S里面，代码如下： 示例代码32.2.1.2 start.S代码段
22 /*****************************************************************
23 *
24 * Startup Code (reset vector)
25 *
26 * Do important init only if we don't start from memory!
27 * Setup memory and board specific bits prior to relocation.
28 * Relocate armboot to ram. Setup stack.
29 *
30 *****************************************************************/
31
32 .globl reset
33 .globl save_boot_params_ret
34
35 reset:
36 /* Allow the board to save important registers */
37 b save_boot_params
第35行就是reset函数。
第37行从reset函数跳转到了save_boot_params函数，而save_boot_params函数同样定义在start.S里面，定义如下：
示例代码32.2.1.3 start.S代码段
91 /******************************************************************
92 *
93 * void save_boot_params(u32 r0, u32 r1, u32 r2, u32 r3)
94 * __attribute__((weak));
95 *
96 * Stack pointer is not yet initialized at this moment
97 * Don't save anything to stack even if compiled with -O0
98 *
99 ******************************************************************/
100 ENTRY(save_boot_params)
101 b save_boot_params_ret @ back to my caller
save_boot_params函数也是只有一句跳转语句，跳转到save_boot_params_ret函数，save_boot_params_ret函数代码如下：
示例代码32.2.1.4 start.S代码段
38 save_boot_params_ret:
39 /*
40 * disable interrupts (FIQ and IRQ), also set the cpu to SVC32
41 * mode, except if in HYP mode already
42 */
43 mrs r0, cpsr
44 and r1, r0, #0x1f @ mask mode bits
45 teq r1, #0x1a @ test for HYP mode
46 bicne r0, r0, #0x1f @ clear all mode bits
47 orrne r0, r0, #0x13 @ set SVC mode
48 orr r0, r0, #0xc0 @ disable FIQ and IRQ
49 msr cpsr,r0
第43行，读取寄存器cpsr中的值，并保存到r0寄存器中。
第44行，将寄存器r0中的值与0X1F进行与运算，结果保存到r1寄存器中，目的就是提取cpsr的bit0~bit4这5位，这5位为M4 M3 M2 M1 M0，M[4:0]这五位用来设置处理器的工作模式，如表32.2.1.1所示：
M[4:0] 模式 10000 User(usr) 10001 FIQ(fiq) 10010 IRQ(irq) 10011 Supervisor(svc) 10110 Monitor(mon) 10111 Abort(abt) 11010 Hyp(hyp) 11011 Undefined(und) 11111 System(sys) 表32.2.1.1 Cortex-A7工作模式 第45行，判断r1寄存器的值是否等于0X1A(0b11010)，也就是判断当前处理器模式是否处于Hyp模式。 第46行，如果r1和0X1A不相等，也就是CPU不处于Hyp模式的话就将r0寄存器的bit0~5进行清零，其实就是清除模式位 第47行，如果处理器不处于Hyp模式的话就将r0的寄存器的值与0x13进行或运算，0x13=0b10011，也就是设置处理器进入SVC模式。 第48行，r0寄存器的值再与0xC0进行或运算，那么r0寄存器此时的值就是0xD3，cpsr的I为和F位分别控制IRQ和FIQ这两个中断的开关，设置为1就关闭了FIQ和IRQ！ 第49行，将r0寄存器写回到cpsr寄存器中。完成设置CPU处于SVC32模式，并且关闭FIQ和IRQ这两个中断。 继续执行执行下面的代码： 示例代码32.2.1.5 start.S代码段
51 /*
52 * Setup vector:
53 * (OMAP4 spl TEXT_BASE is not 32 byte aligned.
54 * Continue to use ROM code vector only in OMAP4 spl)
55 */
56 #if !(defined(CONFIG_OMAP44XX) && defined(CONFIG_SPL_BUILD))
57 /* Set V=0 in CP15 SCTLR register - for VBAR to point to vector */
58 mrc p15, 0, r0, c1, c0, 0 @ Read CP15 SCTLR Register
59 bic r0, #CR_V @ V = 0
60 mcr p15, 0, r0, c1, c0, 0 @ Write CP15 SCTLR Register
61
62 /* Set vector address in CP15 VBAR register */
63 ldr r0, =_start
64 mcr p15, 0, r0, c12, c0, 0 @Set VBAR
65 #endif
第56行，如果没有定义CONFIG_OMAP44XX和CONFIG_SPL_BUILD的话条件成立，此处条件成立。 第58行读取CP15中c1寄存器的值到r0寄存器中，根据17.1.4小节可知，这里是读取SCTLR寄存器的值。 第59行，CR_V在arch/arm/include/asm/system.h中有如下所示定义： #define CR_V (1 cbcmr); 834 periph2 = ((reg & MXC_CCM_CBCMR_PRE_PERIPH2_CLK_SEL_MASK) 835 >> MXC_CCM_CBCMR_PRE_PERIPH2_CLK_SEL_OFFSET); 836 periph1 = ((reg & MXC_CCM_CBCMR_PRE_PERIPH_CLK_SEL_MASK) 837 >> MXC_CCM_CBCMR_PRE_PERIPH_CLK_SEL_OFFSET); 838 839 /* Checking if PLL2 PFD0 or PLL2 PFD2 is using for periph clock */ 840 if ((periph2 != 0x2) && (periph1 != 0x2)) 841 mask528 |= ANATOP_PFD_CLKGATE_MASK(0); 842 843 if ((periph2 != 0x1) && (periph1 != 0x1) && 844 (periph2 != 0x3) && (periph1 != 0x3)) 845 mask528 |= ANATOP_PFD_CLKGATE_MASK(2); 846 847 writel(mask480, &anatop->pfd_480_set); 848 writel(mask528, &anatop->pfd_528_set); 849 writel(mask480, &anatop->pfd_480_clr); 850 writel(mask528, &anatop->pfd_528_clr); 851 }
在第816行会判断当前CPU类型，如果CPU为MX6SX、MX6UL、MX6ULL或MX6SLL中的任意一种，那么就会直接返回，相当于s_init函数什么都没做。所以对于I.MX6UL/I.MX6ULL来说，s_init就是个空函数。从s_init函数退出以后进入函数lowlevel_init，但是lowlevel_init函数也执行完成了，返回到了函数cpu_init_crit，函数cpu_init_crit也执行完成了，最终返回到save_boot_params_ret，函数调用路径如图32.2.3.1所示：
图32.2.3.1 uboot函数调用路径 从图32.2.3.1可知，接下来要执行的是save_boot_params_ret中的_main函数，接下来分析_main函数。 32.2.4 _main函数详解 _main函数定义在文件arch/arm/lib/crt0.S中，函数内容如下： 示例代码32.2.4.1 crt0.S代码段
63 /*
64 * entry point of crt0 sequence
65 */
66
67 ENTRY(_main)
68
69 /*
70 * Set up initial C runtime environment and call board_init_f(0).
71 */
72
73 #if defined(CONFIG_SPL_BUILD) && defined(CONFIG_SPL_STACK)
74 ldr sp, =(CONFIG_SPL_STACK)
75 #else
76 ldr sp, =(CONFIG_SYS_INIT_SP_ADDR)
77 #endif
78 #if defined(CONFIG_CPU_V7M) /* v7M forbids using SP as BIC destination */
79 mov r3, sp
80 bic r3, r3, #7
81 mov sp, r3
82 #else
83 bic sp, sp, #7 /* 8-byte alignment for ABI compliance */
84 #endif
85 mov r0, sp
86 bl board_init_f_alloc_reserve
87 mov sp, r0
88 /* set up gd here, outside any C code */
89 mov r9, r0
90 bl board_init_f_init_reserve
91
92 mov r0, #0
93 bl board_init_f
94
95 #if ! defined(CONFIG_SPL_BUILD)
96
97 /*
98 * Set up intermediate environment (new sp and gd) and call
99 * relocate_code(addr_moni). Trick here is that we'll return
100 * 'here' but relocated.
101 */
102
103 ldr sp, [r9, #GD_START_ADDR_SP] /* sp = gd->start_addr_sp */
104 #if defined(CONFIG_CPU_V7M) /* v7M forbids using SP as BIC destination */
105 mov r3, sp
106 bic r3, r3, #7
107 mov sp, r3
108 #else
109 bic sp, sp, #7 /* 8-byte alignment for ABI compliance */
110 #endif
111 ldr r9, [r9, #GD_BD] /* r9 = gd->bd */
112 sub r9, r9, #GD_SIZE /* new GD is below bd */
113
114 adr lr, here
115 ldr r0, [r9, #GD_RELOC_OFF] /* r0 = gd->reloc_off */
116 add lr, lr, r0
117 #if defined(CONFIG_CPU_V7M)
118 orr lr, #1 /* As required by Thumb-only */
119 #endif
120 ldr r0, [r9, #GD_RELOCADDR] /* r0 = gd->relocaddr */
121 b relocate_code
122 here:
123 /*
124 * now relocate vectors
125 */
126
127 bl relocate_vectors
128
129 /* Set up final (full) environment */
130
131 bl c_runtime_cpu_setup /* we still call old routine here */
132 #endif
133 #if !defined(CONFIG_SPL_BUILD) || defined(CONFIG_SPL_FRAMEWORK)
134 # ifdef CONFIG_SPL_BUILD
135 /* Use a DRAM stack for the rest of SPL, if requested */
136 bl spl_relocate_stack_gd
137 cmp r0, #0
138 movne sp, r0
139 movne r9, r0
140 # endif
141 ldr r0, =__bss_start /* this is auto-relocated! */
142
143 #ifdef CONFIG_USE_ARCH_MEMSET
144 ldr r3, =__bss_end /* this is auto-relocated! */
145 mov r1, #0x00000000 /* prepare zero to clear BSS */
146
147 subs r2, r3, r0 /* r2 = memset len */
148 bl memset
149 #else
150 ldr r1, =__bss_end /* this is auto-relocated! */
151 mov r2, #0x00000000 /* prepare zero to clear BSS */
152
153 clbss_l:cmp r0, r1 /* while not at end of BSS */
154 #if defined(CONFIG_CPU_V7M)
155 itt lo
156 #endif
157 strlo r2, [r0] /* clear 32-bit BSS word */
158 addlo r0, r0, #4 /* move to next */
159 blo clbss_l
160 #endif
161
162 #if ! defined(CONFIG_SPL_BUILD)
163 bl coloured_LED_init
164 bl red_led_on
165 #endif
166 /* call board_init_r(gd_t *id, ulong dest_addr) */
167 mov r0, r9 /* gd_t */
168 ldr r1, [r9, #GD_RELOCADDR] /* dest_addr */
169 /* call board_init_r */
170 #if defined(CONFIG_SYS_THUMB_BUILD)
171 ldr lr, =board_init_r /* this is auto-relocated! */
172 bx lr
173 #else
174 ldr pc, =board_init_r /* this is auto-relocated! */
175 #endif
176 /* we should not return here. */
177 #endif
178
179 ENDPROC(_main)
第76行，设置sp指针为CONFIG_SYS_INIT_SP_ADDR，也就是sp指向0X0091FF00。 第83行，sp做8字节对齐。 第85行，读取sp到寄存器r0里面，此时r0=0X0091FF00。 第86行，调用函数board_init_f_alloc_reserve，此函数有一个参数，参数为r0中的值，也就是0X0091FF00，此函数定义在文件common/init/board_init.c中，内容如下： 示例代码32.2.4.2 board_init.c代码段
56 ulong board_init_f_alloc_reserve(ulong top)
57 {
58 /* Reserve early malloc arena */
59 #if defined(CONFIG_SYS_MALLOC_F)
60 top -= CONFIG_SYS_MALLOC_F_LEN;
61 #endif
62 /* LAST : reserve GD (rounded up to a multiple of 16 bytes) */
63 top = rounddown(top-sizeof(struct global_data), 16);
64
65 return top;
66 }
函数board_init_f_alloc_reserve主要是留出早期的malloc内存区域和gd内存区域，其中CONFIG_SYS_MALLOC_F_LEN=0X400(在文件include/generated/autoconf.h中定义)，sizeof(struct global_data)=248(GD_SIZE值)，完成以后的内存分布如图32.2.4.1所示：

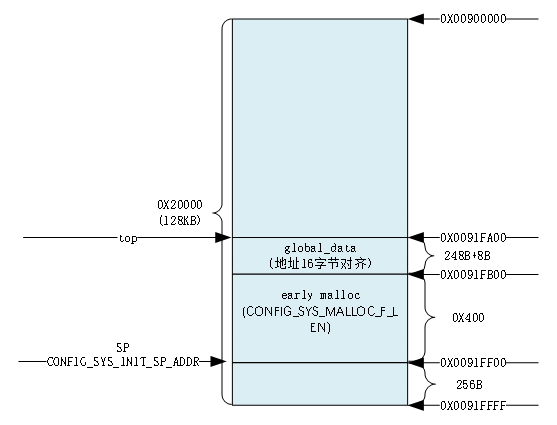

图32.2.4.1 内存分布图 函数board_init_f_alloc_reserve是有返回值的，返回值为新的top值，从图32.2.4.1可知，此时top=0X0091FA00。 继续回到示例代码32.2.4.1中，第87行，将r0写入到sp里面，r0保存着函数board_init_f_alloc_reserve的返回值，所以这一句也就是设置sp=0X0091FA00。 第89行，将r0寄存器的值写到寄存器r9里面，因为r9寄存器存放着全局变量gd的地址，在文件arch/arm/include/asm/global_data.h中有如图32.2.4.2所示宏定义：
图32.2.4.2 DECLARE_GLOBAL_DATA_PTR宏定义 从图32.2.4.2可以看出，uboot中定义了一个指向gd_t的指针gd，gd存放在寄存器r9里面的，因此gd是个全局变量。gd_t是个结构体，在include/asm-generic/global_data.h里面有定义，gd_定义如下： 示例代码32.2.4.3 global_data.h代码段
27 typedef struct global_data {
28 bd_t *bd;
29 unsigned long flags;
30 unsigned int baudrate;
31 unsigned long cpu_clk; /* CPU clock in Hz! */
32 unsigned long bus_clk;
33 /* We cannot bracket this with CONFIG_PCI due to mpc5xxx */
34 unsigned long pci_clk;
35 unsigned long mem_clk;
36 #if defined(CONFIG_LCD) || defined(CONFIG_VIDEO)
37 unsigned long fb_base; /* Base address of framebuffer mem */
38 #endif
......
121 #ifdef CONFIG_DM_VIDEO
122 ulong video_top; /* Top of video frame buffer area */
123 ulong video_bottom; /* Bottom of video frame buffer area */
124 #endif
125 } gd_t;
因此这一行代码就是设置gd所指向的位置，也就是gd指向0X0091FA00。 继续回到示例代码32.2.4.1中，第90行调用函数board_init_f_init_reserve，此函数在文件common/init/board_init.c中有定义，函数内容如下： 示例代码32.2.4.4 board_init.c代码段
110 void board_init_f_init_reserve(ulong base)
111 {
112 struct global_data *gd_ptr;
113 #ifndef _USE_MEMCPY
114 int *ptr;
115 #endif
116
117 /*
118 * clear GD entirely and set it up.
119 * Use gd_ptr, as gd may not be properly set yet.
120 */
121
122 gd_ptr = (struct global_data *)base;
123 /* zero the area */
124 #ifdef _USE_MEMCPY
125 memset(gd_ptr, '\0', sizeof(*gd));
126 #else
127 for (ptr = (int *)gd_ptr; ptr malloc_base = base;
145 /* next alloc will be higher by one 'early malloc arena' size */
146 base += CONFIG_SYS_MALLOC_F_LEN;
147 #endif
148 }
可以看出，此函数用于初始化gd，其实就是清零处理。另外，此函数还设置了gd->malloc_base为gd基地址+gd大小=0X0091FA00+248=0X0091FAF8，在做16字节对齐，最终gd->malloc_base=0X0091FB00，这个也就是early malloc的起始地址。 继续回到示例代码32.2.4.1中，第92行设置R0为0。 第93行，调用board_init_f函数，此函数定义在文件common/board_f.c中！主要用来初始化DDR，定时器，完成代码拷贝等等，此函数我们后面在详细的分析。 第103行，重新设置环境(sp和gd)、获取gd->start_addr_sp的值赋给sp，在函数board_init_f中会初始化gd的所有成员变量，其中gd->start_addr_sp=0X9EF44E90， 所以这里相当于设置sp=gd->start_addr_sp=0X9EF44E90。0X9EF44E90是DDR中的地址，说明新的sp和gd将会存放到DDR中，而不是内部的RAM了。GD_START_ADDR_SP=64，参考示例代码32.2.2.4。 第109行，sp做8字节对齐。 第111行，获取gd->bd的地址赋给r9，此时r9存放的是老的gd，这里通过获取gd->bd的地址来计算出新的gd的位置。GD_BD=0，参考示例代码32.2.2.4。 第112行，新的gd在bd下面，所以r9减去gd的大小就是新的gd的位置，获取到新的gd的位置以后赋值给r9。 第114行，设置lr寄存器为here，这样后面执行其他函数返回的时候就返回到了第122行的here位置处。 第115，读取gd->reloc_off的值复制给r0寄存器，GD_RELOC_OFF=68，参考示例代码32.2.2.4。 第116行，lr寄存器的值加上r0寄存器的值，重新赋值给lr寄存器。因为接下来要重定位代码，也就是把代码拷贝到新的地方去(现在的uboot存放的起始地址为0X87800000，下面要将uboot拷贝到DDR最后面的地址空间出，将0X87800000开始的内存空出来)，其中就包括here，因此lr中的here要使用重定位后的位置。 第120行，读取gd->relocaddr的值赋给r0寄存器，此时r0寄存器就保存着uboot要拷贝的目的地址，为0X9FF47000。GD_RELOCADDR=48，参考示例代码32.2.2.4。 第121行，调用函数relocate_code，也就是代码重定位函数，此函数负责将uboot拷贝到新的地方去，此函数定义在文件arch/arm/lib/relocate.S中稍后会详细分析此函数。 继续回到示例代码32.2.4.1第127行，调用函数relocate_vectors，对中断向量表做重定位，此函数定义在文件arch/arm/lib/relocate.S中，稍后会详细分析此函数。 继续回到示例代码32.2.4.1第131行，调用函数c_runtime_cpu_setup，此函数定义在文件arch/arm/cpu/armv7/start.S中，函数内容如下： 示例代码32.2.4.5 start.S代码段
77 ENTRY(c_runtime_cpu_setup)
78 /*
79 * If I-cache is enabled invalidate it
80 */
81 #ifndef CONFIG_SYS_ICACHE_OFF
82 mcr p15, 0, r0, c7, c5, 0 @ invalidate icache
83 mcr p15, 0, r0, c7, c10, 4 @ DSB
84 mcr p15, 0, r0, c7, c5, 4 @ ISB
85 #endif
86
87 bx lr
88
89 ENDPROC(c_runtime_cpu_setup)
第141~159行，清除BSS段。 第167行，设置函数board_init_r的两个参数，函数board_init_r声明如下： board_init_r(gd_t *id, ulong dest_addr) 第一个参数是gd，因此读取r9保存到r0里面。 第168行，设置函数board_init_r的第二个参数是目的地址，因此r1= gd->relocaddr。 第174行、调用函数board_init_r，此函数定义在文件common/board_r.c中，稍后会详细的分析此函数。 这个就是_main函数的运行流程，在_main函数里面调用了board_init_f、relocate_code、relocate_vectors和board_init_r这4个函数，接下来依次看一下这4个函数都是干啥的。 32.2.5 board_init_f函数详解 _main中会调用board_init_f函数，board_init_f函数主要有两个工作： ①、初始化一系列外设，比如串口、定时器，或者打印一些消息等。 ②、初始化gd的各个成员变量，uboot会将自己重定位到DRAM最后面的地址区域，也就是将自己拷贝到DRAM最后面的内存区域中。这么做的目的是给Linux腾出空间，防止Linux kernel覆盖掉uboot，将DRAM前面的区域完整的空出来。在拷贝之前肯定要给uboot各部分分配好内存位置和大小，比如gd应该存放到哪个位置，malloc内存池应该存放到哪个位置等等。这些信息都保存在gd的成员变量中，因此要对gd的这些成员变量做初始化。最终形成一个完整的内存“分配图”，在后面重定位uboot的时候就会用到这个内存“分配图”。 此函数定义在文件common/board_f.c中定义，代码如下： 示例代码32.2.5.1 board_f.c代码段
1035 void board_init_f(ulong boot_flags)
1036 {
1037 #ifdef CONFIG_SYS_GENERIC_GLOBAL_DATA
1038 /*
1039 * For some archtectures, global data is initialized and used
1040 * before calling this function. The data should be preserved.
1041 * For others, CONFIG_SYS_GENERIC_GLOBAL_DATA should be defined
1042 * and use the stack here to host global data until relocation.
1043 */
1044 gd_t data;
1045
1046 gd = &data;
1047
1048 /*
1049 * Clear global data before it is accessed at debug print
1050 * in initcall_run_list. Otherwise the debug print probably
1051 * get the wrong vaule of gd->have_console.
1052 */
1053 zero_global_data();
1054 #endif
1055
1056 gd->flags = boot_flags;
1057 gd->have_console = 0;
1058
1059 if (initcall_run_list(init_sequence_f))
1060 hang();
1061
1062 #if !defined(CONFIG_ARM) && !defined(CONFIG_SANDBOX) && \
1063 !defined(CONFIG_EFI_APP)
1064 /* NOTREACHED - jump_to_copy() does not return */
1065 hang();
1066 #endif
1067 }
因为没有定义CONFIG_SYS_GENERIC_GLOBAL_DATA，所以第1037~1054行代码无效。
第1056行，初始化gd->flags=boot_flags=0。 第1057行，设置gd->have_console=0。 重点在第1059行！通过函数initcall_run_list来运行初始化序列init_sequence_f里面的一些列函数，init_sequence_f里面包含了一系列的初始化函数，init_sequence_f也是定义在文件common/board_f.c中，由于init_sequence_f的内容比较长，里面有大量的条件编译代码，这里为了缩小篇幅，将条件编译部分删除掉了，去掉条件编译以后的init_sequence_f定义如下： 示例代码32.2.5.1 board_f.c代码段
/*****************去掉条件编译语句后的init_sequence_f***************/
1 static init_fnc_t init_sequence_f[] = {
2 setup_mon_len,
3 initf_malloc,
4 initf_console_record,
5 arch_cpu_init, /* basic arch cpu dependent setup */
6 initf_dm,
7 arch_cpu_init_dm,
8 mark_bootstage, /* need timer, go after init dm */
9 board_early_init_f,
10 timer_init, /* initialize timer */
11 board_postclk_init,
12 get_clocks,
13 env_init, /* initialize environment */
14 init_baud_rate, /* initialze baudrate settings */
15 serial_init, /* serial communications setup */
16 console_init_f, /* stage 1 init of console */
17 display_options, /* say that we are here */
18 display_text_info, /* show debugging info if required */
19 print_cpuinfo, /* display cpu info (and speed) */
20 show_board_info,
21 INIT_FUNC_WATCHDOG_INIT
22 INIT_FUNC_WATCHDOG_RESET
23 init_func_i2c,
24 announce_dram_init,
25 /* TODO: unify all these dram functions? */
26 dram_init, /* configure available RAM banks */
27 post_init_f,
28 INIT_FUNC_WATCHDOG_RESET
29 testdram,
30 INIT_FUNC_WATCHDOG_RESET
31 INIT_FUNC_WATCHDOG_RESET
32 /*
33 * Now that we have DRAM mapped and working, we can
34 * relocate the code and continue running from DRAM.
35 *
36 * Reserve memory at end of RAM for (top down in that order):
37 * - area that won't get touched by U-Boot and Linux (optional)
38 * - kernel log buffer
39 * - protected RAM
40 * - LCD framebuffer
41 * - monitor code
42 * - board info struct
43 */
44 setup_dest_addr,
45 reserve_round_4k,
46 reserve_mmu,
47 reserve_trace,
48 reserve_uboot,
49 reserve_malloc,
50 reserve_board,
51 setup_machine,
52 reserve_global_data,
53 reserve_fdt,
54 reserve_arch,
55 reserve_stacks,
56 setup_dram_config,
57 show_dram_config,
58 display_new_sp,
59 INIT_FUNC_WATCHDOG_RESET
60 reloc_fdt,
61 setup_reloc,
62 NULL,
63 };
接下来分析以上函数执行完以后的结果： 第2行，setup_mon_len函数设置gd的mon_len成员变量，此处为__bss_end -_start，也就是整个代码的长度。0X878A8E74-0x87800000=0XA8E74，这个就是代码长度 第3行，initf_malloc函数初始化gd中跟malloc有关的成员变量，比如malloc_limit，此函数会设置gd->malloc_limit = CONFIG_SYS_MALLOC_F_LEN=0X400。malloc_limit表示malloc内存池大小。 第4行，initf_console_record，如果定义了宏CONFIG_CONSOLE_RECORD和宏CONFIG_SYS_MALLOC_F_LEN的话此函数就会调用函数console_record_init，但是IMX6ULL的uboot没有定义宏CONFIG_CONSOLE_RECORD，所以此函数直接返回0。 第5行，arch_cpu_init函数。 第6行，initf_dm函数，驱动模型的一些初始化。 第7行，arch_cpu_init_dm函数未实现。 第8行，mark_bootstage函数应该是和啥标记有关的 第9行，board_early_init_f函数，板子相关的早期的一些初始化设置，I.MX6ULL用来初始化串口的IO配置 第10行，timer_init，初始化定时器，Cortex-A7内核有一个定时器，这里初始化的就是Cortex-A内核的那个定时器。通过这个定时器来为uboot提供时间。就跟Cortex-M内核Systick定时器一样。关于Cortex-A内部定时器的详细内容，请参考文档《ARM ArchitectureReference Manual ARMv7-A and ARMv7-R edition.pdf》的“Chapter B8 The Generic Timer”章节。 第11行，board_postclk_init，对于I.MX6ULL来说是设置VDDSOC电压。 第12行，get_clocks函数用于获取一些时钟值，I.MX6ULL获取的是sdhc_clk时钟，也就是SD卡外设的时钟。 第13行，env_init函数是和环境变量有关的，设置gd的成员变量env_addr，也就是环境变量的保存地址。 第14行，init_baud_rate函数用于初始化波特率，根据环境变量baudrate来初始化gd->baudrate。 第15行，serial_init，初始化串口。 第16行，console_init_f，设置gd->have_console 为1，表示有个控制台，此函数也将前面暂存在缓冲区中的数据通过控制台打印出来。 第17行、display_options，通过串口输出一些信息，如图32.2.5.1所示：
图32.2.5.1 串口信息输出 第18行，display_text_info，打印一些文本信息，如果开启UBOOT的DEBUG功能的话就会输出text_base、bss_start、bss_end，形式如下： debug(“U-Boot code: %08lX -> %08lX BSS: -> %08lX\n”,text_base, bss_start, bss_end); 结果如图32.2.5.2所示：
图32.2.5.2 文本信息 第19行，print_cpuinfo函数用于打印CPU信息，结果如图32.2.5.3所示：
图32.2.5.3 CPU信息 第20行，show_board_info函数用于打印板子信息，会调用checkboard函数，结果如图32.2.5.4所示：
图32.2.5.4 板子信息 第21行，INIT_FUNC_WATCHDOG_INIT，初始化看门狗，对于I.MX6ULL来说是空函数 第22行，INIT_FUNC_WATCHDOG_RESET，复位看门狗，对于I.MX6ULL来说是空函数 第23行，init_func_i2c函数用于初始化I2C，初始化完成以后会输出如图32.2.5.5所示信息：
图32.2.5.5 I2C初始化信息输出 第24行，announce_dram_init，此函数很简单，就是输出字符串“DRAM:” 第26行，dram_init，并非真正的初始化DDR，只是设置gd->ram_size的值，对于正点原子I.MX6ULL开发板EMMC版本核心板来说就是512MB。 第27行，post_init_f，此函数用来完成一些测试，初始化gd->post_init_f_time 第29行，testdram，测试DRAM，空函数。 第44行，setup_dest_addr函数，设置目的地址，设置gd->ram_size，gd->ram_top，gd->relocaddr这三个的值。接下来我们会遇到很多跟数值有关的设置，如果直接看代码分析的话就太费时间了，我可以修改uboot代码，直接将这些值通过串口打印出来，比如这里我们修改文件common/board_f.c，因为setup_dest_addr函数定义在文件common/board_f.c中，在setup_dest_addr函数输入如图32.2.5.6所示内容：

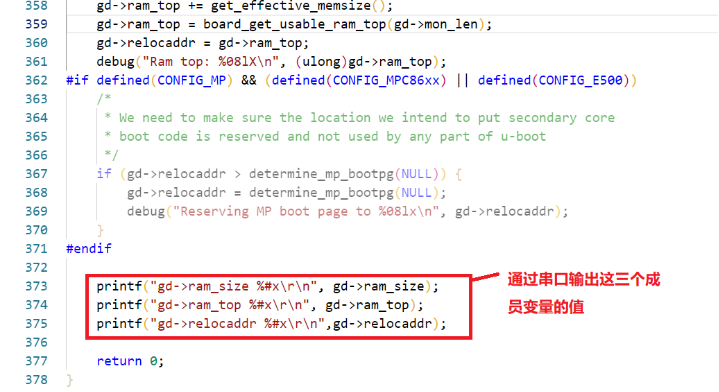

图32.2.5.6 添加print函数打印成员变量值 设置好以后重新编译uboot，然后烧写到SD卡中，选择SD卡启动，重启开发板，打开SecureCRT，uboot会输出如图32.2.5.7所示信息：
图32.2.5.7 信息输出 从图32.2.5.7可以看出： gd->ram_size = 0X20000000 //ram大小为0X20000000=512MB gd->ram_top = 0XA0000000 //ram最高地址为0X80000000+0X20000000=0XA0000000 gd->relocaddr = 0XA0000000 //重定位后最高地址为0XA0000000 第45行，reserve_round_4k函数用于对 gd->relocaddr做4KB对齐，因为gd->relocaddr=0XA0000000，已经是4K对齐了，所以调整后不变。 第46行，reserve_mmu，留出MMU的TLB表的位置，分配MMU的TLB表内存以后会对gd->relocaddr做64K字节对齐。完成以后gd->arch.tlb_size、gd->arch.tlb_addr和gd->relocaddr如图32.2.5.8所示：
图32.2.5.8 信息输出 从图32.2.5.8可以看出： gd->arch.tlb_size= 0X4000 //MMU的TLB表大小 gd->arch.tlb_addr=0X9FFF0000 //MMU的TLB表起始地址，64KB对齐以后 gd->relocaddr=0X9FFF0000 //relocaddr地址 第47行，reserve_trace函数，留出跟踪调试的内存，I.MX6ULL没有用到！ 第48行，reserve_uboot， 留出重定位后的uboot所占用的内存区域，uboot所占用大小由gd->mon_len所指定，留出uboot的空间以后还要对gd->relocaddr做4K字节对齐，并且重新设置gd->start_addr_sp，结果如图32.2.5.9所示：
图32.2.5.9 信息输出 从图32.2.5.9可以看出： gd->mon_len = 0XA8EF4 gd->start_addr_sp = 0X9FF47000 gd->relocaddr = 0X9FF47000 第49行，reserve_malloc，留出malloc区域，调整gd->start_addr_sp位置，malloc区域由宏TOTAL_MALLOC_LEN定义，宏定义如下： #define TOTAL_MALLOC_LEN (CONFIG_SYS_MALLOC_LEN + CONFIG_ENV_SIZE) mx6ull_alientek_emmc.h文件中定义宏CONFIG_SYS_MALLOC_LEN为16MB=0X1000000，宏CONFIG_ENV_SIZE=8KB=0X2000，因此TOTAL_MALLOC_LEN=0X1002000。调整以后gd->start_addr_sp如图32.2.5.10所示：
图32.2.5.10 信息输出 从图32.2.5.10可以看出： TOTAL_MALLOC_LEN=0X1002000 gd->start_addr_sp=0X9EF45000 //0X9FF47000-16MB-8KB=0X9EF45000 第
50行，reserve_board函数，留出板子bd所占的内存区，bd是结构体bd_t，bd_t大小为80字节，结果如图32.2.5.11所示：
图32.2.5.10 信息输出 从图32.2.5.11可以看出： gd->start_addr_sp=0X9EF44FB0 gd->bd=0X9EF44FB0 第51行，setup_machine，设置机器ID，linux启动的时候会和这个机器ID匹配，如果匹配的话linux就会启动正常。但是！！I.MX6ULL不用这种方式了，这是以前老版本的uboot和linux使用的，新版本使用设备树了，因此此函数无效。 第52行，reserve_global_data函数，保留出gd_t的内存区域，gd_t结构体大小为248B，结果如图32.2.5.11所示：
图32.2.5.11 信息输出 gd->start_addr_sp=0X9EF44EB8 //0X9EF44FB0-248=0X9EF44EB8 gd->new_gd=0X9EF44EB8 第53行，reserve_fdt，留出设备树相关的内存区域，I.MX6ULL的uboot没有用到，因此此函数无效。 第54行，reserve_arch是个空函数。 第55行，reserve_stacks，留出栈空间，先对gd->start_addr_sp减去16，然后做16字节对其。如果使能IRQ的话还要留出IRQ相应的内存，具体工作是由 arch/arm/lib/stack.c文件中的函数arch_reserve_stacks完成。结果如图32.2.5.12所示：
图32.2.5.12 信息输出 在本uboot中并没有使用到IRQ，所以不会留出IRQ相应的内存区域，此时： gd->start_addr_sp=0X9EF44E90 第56行，setup_dram_config函数设置dram信息，就是设置gd->bd->bi_dram[0].start和gd->bd->bi_dram[0].size，后面会传递给linux内核，告诉linux DRAM的起始地址和大小。结果如图32.2.5.13所示：
图32.2.5.13 信息输出 从图32.2.5.13可以看出，DRAM的起始地址为0X80000000，大小为0X20000000(512MB)。 第57行，show_dram_config函数，用于显示DRAM的配置，如图32.2.5.14所示：
图32.2.5.14 信息输出 第58行，display_new_sp函数，显示新的sp位置，也就是gd->start_addr_sp，不过要定义宏DEBUG，结果如图32.2.5.15所示：
图32.2.5.15 信息输出 图32.2.5.15中的gd->start_addr_sp值和我们前面分析的最后一次修改的值一致。 第60行，reloc_fdt函数用于重定位fdt，没有用到。 第61行，setup_reloc，设置gd的其他一些成员变量，供后面重定位的时候使用，并且将以前的gd拷贝到gd->new_gd处。需要使能DEBUG才能看到相应的信息输出，如图32.2.5.16所示： 在这里插入图片描述
图32.2.5.16 信息输出 从图32.2.5.16可以看出，uboot重定位后的偏移为0X18747000，重定位后的新地址为0X9FF4700，新的gd首地址为0X9EF44EB8，最终的sp为0X9EF44E90。 至此，board_init_f函数就执行完成了，最终的内存分配如图32.2.5.16所示：

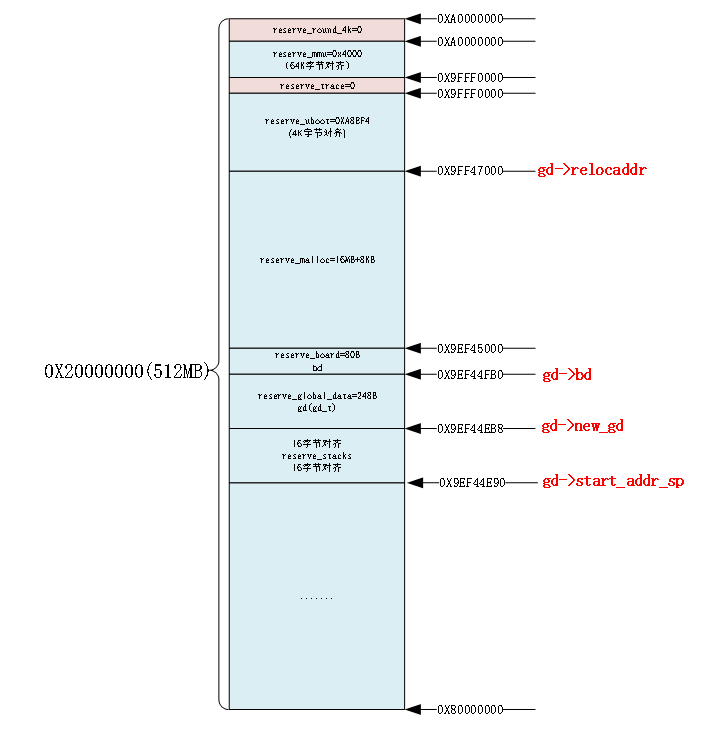

图32.2.5.16 最终的内存分配图 32.2.6 relocate_code函数详解 relocate_code函数是用于代码拷贝的，此函数定义在文件arch/arm/lib/relocate.S中，代码如下： 示例代码32.2.6.1 relocate.S代码段
/*
* void relocate_code(addr_moni)
*
* This function relocates the monitor code.
*
* NOTE:
* To prevent the code below from containing references with an
* R_ARM_ABS32 relocation record type, we never refer to linker-
* defined symbols directly. Instead, we declare literals which
* contain their relative location with respect to relocate_code,
* and at run time, add relocate_code back to them.
*/
79 ENTRY(relocate_code)
80 ldr r1, =__image_copy_start /* r1 = 0) {
243 if (tstc()) { /* we got a key press */
244 (void) getc(); /* consume input */
245 puts("\b\b\b 0");
246 abort = 1; /* don't auto boot */
247 }
248 }
249 #endif
250
251 while ((bootdelay > 0) && (!abort)) {
252 --bootdelay;
253 /* delay 1000 ms */
254 ts = get_timer(0);
255 do {
256 if (tstc()) { /* we got a key press */
257 abort = 1; /* don't auto boot */
258 bootdelay = 0; /* no more delay */
259 # ifdef CONFIG_MENUKEY
260 menukey = getc();
261 # else
262 (void) getc(); /* consume input */
263 # endif
264 break;
265 }
266 udelay(10000);
267 } while (!abort && get_timer(ts) flags &= ~GD_FLG_SILENT;
277 #endif
278
279 return abort;
280 }
函数abortboot_normal同样很多条件编译，删除掉条件编译相关代码后abortboot_normal函数内容如下：
示例代码32.2.9.9 abortboot_normal函数精简
1 static int abortboot_normal(int bootdelay)
2 {
3 int abort = 0;
4 unsigned long ts;
5
6 if (bootdelay >= 0)
7 printf("Hit any key to stop autoboot: %2d ", bootdelay);
8
9 while ((bootdelay > 0) && (!abort)) {
10 --bootdelay;
11 /* delay 1000 ms */
12 ts = get_timer(0);
13 do {
14 if (tstc()) { /* we got a key press */
15 abort = 1; /* don't auto boot */
16 bootdelay = 0; /* no more delay */
17 (void) getc(); /* consume input */
18 break;
19 }
20 udelay(10000);
21 } while (!abort && get_timer(ts) peek != static_peek || b_peek(inp)));
23 return 0;
24 }
第7~21行中的do-while循环就是处理输入命令的。
第9行调用函数parse_stream进行命令解析。
第14行调用调用run_list函数来执行解析出来的命令。
函数run_list会经过一系列的函数调用，最终通过调用cmd_process函数来处理命令，过程如下：
示例代码32.2.10.4 run_list执行流程
1 static int run_list(struct pipe *pi)
2 {
3 int rcode=0;
4
5 rcode = run_list_real(pi);
6 ......
7 return rcode;
8 }
9
10 static int run_list_real(struct pipe *pi)
11 {
12 char *save_name = NULL;
13 ......
14 int if_code=0, next_if_code=0;
15 ......
16 rcode = run_pipe_real(pi);
17 ......
18 return rcode;
19 }
20
21 static int run_pipe_real(struct pipe *pi)
22 {
23 int i;
24
25 int nextin;
26 int flag = do_repeat ? CMD_FLAG_REPEAT : 0;
27 struct child_prog *child;
28 char *p;
29 ......
30 if (pi->num_progs == 1) child = & (pi->progs[0]);
31 ......
32 return rcode;
33 } else if (pi->num_progs == 1 && pi->progs[0].argv != NULL) {
34 ......
35 /* Process the command */
36 return cmd_process(flag, child->argc, child->argv,
37 &flag_repeat, NULL);
38 }
39
40 return -1;
41 }
第5行，run_list调用run_list_real函数。
第16行，run_list_real函数调用run_pipe_real函数。
第36行，run_pipe_real函数调用cmd_process函数。
最终通过函数cmd_process来处理命令，接下来就是分析cmd_process函数。
32.2.11 cmd_process函数详解 在学习cmd_process之前先看一下uboot中命令是如何定义的。uboot使用宏U_BOOT_CMD来定义命令，宏U_BOOT_CMD定义在文件include/command.h中，定义如下： 示例代码32.2.11.1 U_BOOT_CMD宏定义 #define U_BOOT_CMD(_name, _maxargs, _rep, _cmd, _usage, _help) U_BOOT_CMD_COMPLETE(_name, _maxargs, _rep, _cmd, _usage, _help, NULL) 可以看出U_BOOT_CMD是U_BOOT_CMD_COMPLETE的特例，将U_BOOT_CMD_COMPLETE的最后一个参数设置成NULL就是U_BOOT_CMD。宏U_BOOT_CMD_COMPLETE如下： 示例代码32.2.11.2 U_BOOT_CMD_COMPLETE宏定义 #define U_BOOT_CMD_COMPLETE(_name, _maxargs, _rep, _cmd, _usage, _help, _comp) ll_entry_declare(cmd_tbl_t, _name, cmd) = U_BOOT_CMD_MKENT_COMPLETE(_name, _maxargs, _rep, _cmd, _usage, _help, _comp); 宏U_BOOT_CMD_COMPLETE又用到了ll_entry_declare和U_BOOT_CMD_MKENT_COMPLETE。ll_entry_declar定义在文件include/linker_lists.h中，定义如下： 示例代码32.2.11.3 ll_entry_declare宏定义 #define ll_entry_declare(_type, _name, _list) _type u_boot_list_2##_list##2##_name _aligned(4) attribute((unused, section(".u_boot_list_2"#_list"2"#_name))) _type为cmd_tbl_t，因此ll_entry_declare就是定义了一个cmd_tbl_t变量，这里用到了C语言中的“##”连接符符。其中的“##_list”表示用_list的值来替换，“##_name”就是用_name的值来替换。 宏U_BOOT_CMD_MKENT_COMPLETE定义在文件include/command.h中，内容如下： 示例代码32.2.11.4 U_BOOT_CMD_MKENT_COMPLETE宏定义 #define U_BOOT_CMD_MKENT_COMPLETE(_name, _maxargs, _rep, _cmd, _usage, _help, _comp) { #_name, _maxargs, _rep, _cmd, _usage, _CMD_HELP(_help) _CMD_COMPLETE(_comp) } 上述代码中的“#”表示将_name传递过来的值字符串化，U_BOOT_CMD_MKENT_COMPLETE又用到了宏_CMD_HELP和_CMD_COMPLETE，这两个宏的定义如下： 示例代码32.2.11.5 _CMD_HELP和_CMD_COMPLETE宏定义
1 #ifdef CONFIG_AUTO_COMPLETE
2 # define _CMD_COMPLETE(x) x,
3 #else
4 # define _CMD_COMPLETE(x)
5 #endif
6 #ifdef CONFIG_SYS_LONGHELP
7 # define _CMD_HELP(x) x,
8 #else
9 # define _CMD_HELP(x)
10 #endif
可以看出，如果定义了宏CONFIG_AUTO_COMPLETE和CONFIG_SYS_LONGHELP的话，_CMD_COMPLETE和_CMD_HELP就是取自身的值，然后在加上一个‘,’。CONFIG_AUTO_COMPLETE和CONFIG_SYS_LONGHELP这两个宏有定义在文件mx6_common.h中。
U_BOOT_CMD宏的流程我们已经清楚了(一个U_BOOT_CMD宏就如此的绕来绕去的！)，我们就以一个具体的命令为例，来看一下U_BOOT_CMD经过展开以后究竟是个什么模样的。以命令dhcp为例，dhcp命令定义如下：
示例代码32.2.11.6 dhcp命令宏定义 U_BOOT_CMD( dhcp, 3, 1, do_dhcp, “boot image via network using DHCP/TFTP protocol”, “[loadAddress] [[hostIPaddr:]bootfilename]” ); 将其展开，结果如下： 示例代码32.2.11.7 dhcp命令展开 U_BOOT_CMD( dhcp, 3, 1, do_dhcp, “boot image via network using DHCP/TFTP protocol”, “[loadAddress] [[hostIPaddr:]bootfilename]” );
1、将U_BOOT_CMD展开后为： U_BOOT_CMD_COMPLETE(dhcp, 3, 1, do_dhcp, “boot image via network using DHCP/TFTP protocol”, “[loadAddress] [[hostIPaddr:]bootfilename]”, NULL)
2、将U_BOOT_CMD_COMPLETE展开后为： ll_entry_declare(cmd_tbl_t, dhcp, cmd) = U_BOOT_CMD_MKENT_COMPLETE(dhcp, 3, 1, do_dhcp, “boot image via network using DHCP/TFTP protocol”, “[loadAddress] [[hostIPaddr:]bootfilename]”, NULL);
3、将ll_entry_declare和U_BOOT_CMD_MKENT_COMPLETE展开后为： cmd_tbl_t _u_boot_list_2_cmd_2_dhcp __aligned(4) attribute((unused,section(.u_boot_list_2_cmd_2_dhcp))) \ { “dhcp”, 3, 1, do_dhcp, “boot image via network using DHCP/TFTP protocol”, “[loadAddress] [[hostIPaddr:]bootfilename]”,\ NULL} 从示例代码32.2.11.7可以看出，dhcp命令最终展开结果为： 示例代码32.2.11.8 dhcp命令最终结果
1 cmd_tbl_t _u_boot_list_2_cmd_2_dhcp __aligned(4) \
2 __attribute__((unused,section(.u_boot_list_2_cmd_2_dhcp))) \
3 { "dhcp", 3, 1, do_dhcp, \
4 "boot image via network using DHCP/TFTP protocol", \
5 "[loadAddress] [[hostIPaddr:]bootfilename]",\
6 NULL}
第1行定义了一个cmd_tbl_t类型的变量，变量名为_u_boot_list_2_cmd_2_dhcp，此变量4字节对齐。
第2行，使用__attribute__关键字设置变量_u_boot_list_2_cmd_2_dhcp存储在.u_boot_list_2_cmd_2_dhcp段中。u-boot.lds链接脚本中有一个名为“.u_boot_list”的段，所有.u_boot_list开头的段都存放到.u_boot.list中，如图32.2.11.1所示：
图32.2.11.1 u-boot.lds中的.u_boot_list段 因此，第2行就是设置变量_u_boot_list_2_cmd_2_dhcp的存储位置。 第3~6行，cmd_tbl_t是个结构体，因此第3-6行是初始化cmd_tbl_t这个结构体的各个成员变量。cmd_tbl_t结构体定义在文件include/command.h中，内容如下： 示例代码32.2.11.9 cmd_tbl_t结构体
30 struct cmd_tbl_s {
31 char *name; /* Command Name */
32 int maxargs; /* maximum number of arguments */
33 int repeatable; /* autorepeat allowed? */
34 /* Implementation function */
35 int (*cmd)(struct cmd_tbl_s *, int, int, char * const []);
36 char *usage; /* Usage message (short) */
37 #ifdef CONFIG_SYS_LONGHELP
38 char *help; /* Help message (long) */
39 #endif
40 #ifdef CONFIG_AUTO_COMPLETE
41 /* do auto completion on the arguments */
42 int (*complete)(int argc, char * const argv[], char last_char, int maxv, char *cmdv[]);
43 #endif
44 };
45
46 typedef struct cmd_tbl_s cmd_tbl_t;
结合实例代码32.2.11.8，可以得出变量_u_boot_list_2_cmd_2_dhcp的各个成员的值如下所示：
_u_boot_list_2_cmd_2_dhcp.name = “dhcp” _u_boot_list_2_cmd_2_dhcp.maxargs = 3 _u_boot_list_2_cmd_2_dhcp.repeatable = 1 _u_boot_list_2_cmd_2_dhcp.cmd = do_dhcp _u_boot_list_2_cmd_2_dhcp.usage = “boot image via network using DHCP/TFTP protocol” _u_boot_list_2_cmd_2_dhcp.help = “[loadAddress] [[hostIPaddr:]bootfilename]” _u_boot_list_2_cmd_2_dhcp.complete = NULL 当我们在uboot的命令行中输入“dhcp”这个命令的时候，最终执行的是do_dhcp这个函数。总结一下，uboot中使用U_BOOT_CMD来定义一个命令，最终的目的就是为了定义一个cmd_tbl_t类型的变量，并初始化这个变量的各个成员。uboot中的每个命令都存储在.u_boot_list段中，每个命令都有一个名为do_xxx(xxx为具体的命令名)的函数，这个do_xxx函数就是具体的命令处理函数。 了解了uboot中命令的组成以后，再来看一下cmd_process函数的处理过程，cmd_process函数定义在文件common/command.c中，函数内容如下： 示例代码32.2.11.10 command.c文件代码段
500 enum command_ret_t cmd_process(int flag, int argc,
501 char * const argv[],int *repeatable, ulong *ticks)
502 {
503 enum command_ret_t rc = CMD_RET_SUCCESS;
504 cmd_tbl_t *cmdtp;
505
506 /* Look up command in command table */
507 cmdtp = find_cmd(argv[0]);
508 if (cmdtp == NULL) {
509 printf("Unknown command '%s' - try 'help'\n", argv[0]);
510 return 1;
511 }
512
513 /* found - check max args */
514 if (argc > cmdtp->maxargs)
515 rc = CMD_RET_USAGE;
516
517 #if defined(CONFIG_CMD_BOOTD)
518 /* avoid "bootd" recursion */
519 else if (cmdtp->cmd == do_bootd) {
520 if (flag & CMD_FLAG_BOOTD) {
521 puts("'bootd' recursion detected\n");
522 rc = CMD_RET_FAILURE;
523 } else {
524 flag |= CMD_FLAG_BOOTD;
525 }
526 }
527 #endif
528
529 /* If OK so far, then do the command */
530 if (!rc) {
531 if (ticks)
532 *ticks = get_timer(0);
533 rc = cmd_call(cmdtp, flag, argc, argv);
534 if (ticks)
535 *ticks = get_timer(*ticks);
536 *repeatable &= cmdtp->repeatable;
537 }
538 if (rc == CMD_RET_USAGE)
539 rc = cmd_usage(cmdtp);
540 return rc;
541 }
第507行，调用函数find_cmd在命令表中找到指定的命令，find_cmd函数内容如下：
示例代码32.2.11.10 command.c文件代码段
118 cmd_tbl_t *find_cmd(const char *cmd)
119 {
120 cmd_tbl_t *start = ll_entry_start(cmd_tbl_t, cmd);
121 const int len = ll_entry_count(cmd_tbl_t, cmd);
122 return find_cmd_tbl(cmd, start, len);
123 }
参数cmd就是所查找的命令名字，uboot中的命令表其实就是cmd_tbl_t结构体数组，通过函数ll_entry_start得到数组的第一个元素，也就是命令表起始地址。通过函数ll_entry_count得到数组长度，也就是命令表的长度。最终通过函数find_cmd_tbl在命令表中找到所需的命令，每个命令都有一个name成员，所以将参数cmd与命令表中每个成员的name字段都对比一下，如果相等的话就说明找到了这个命令，找到以后就返回这个命令。
回到示例代码32.2.11.10的cmd_process函数中，找到命令以后肯定就要执行这个命令了，第533行调用函数cmd_call来执行具体的命令，cmd_call函数内容如下：
示例代码32.2.11.11 command.c文件代码段
490 static int cmd_call(cmd_tbl_t *cmdtp, int flag, int argc, char * const argv[])
491 {
492 int result;
493
494 result = (cmdtp->cmd)(cmdtp, flag, argc, argv);
495 if (result)
496 debug("Command failed, result=%d\n", result);
497 return result;
498 }
在前面的分析中我们知道，cmd_tbl_t的cmd成员就是具体的命令处理函数，所以第494行调用cmdtp的cmd成员来处理具体的命令，返回值为命令的执行结果。 cmd_process中会检测cmd_tbl的返回值，如果返回值为CMD_RET_USAGE的话就会调用cmd_usage函数输出命令的用法，其实就是输出cmd_tbl_t的usage成员变量。 32.3 bootz启动Linux内核过程 32.3.1 images全局变量 不管是bootz还是bootm命令，在启动Linux内核的时候都会用到一个重要的全局变量：images，images在文件cmd/bootm.c中有如下定义： 示例代码32.3.1.1 images全局变量 43 bootm_headers_t images; /* pointers to os/initrd/fdt images */ images是bootm_headers_t类型的全局变量，bootm_headers_t是个boot头结构体，在文件include/image.h中的定义如下(删除了一些条件编译代码)： 示例代码32.3.1.2 bootm_headers_t结构体
304 typedef struct bootm_headers {
305 /*
306 * Legacy os image header, if it is a multi component image
307 * then boot_get_ramdisk() and get_fdt() will attempt to get
308 * data from second and third component accordingly.
309 */
310 image_header_t *legacy_hdr_os; /* image header pointer */
311 image_header_t legacy_hdr_os_copy; /* header copy */
312 ulong legacy_hdr_valid;
313
......
333
334 #ifndef USE_HOSTCC
335 image_info_t os; /* OS镜像信息 */
336 ulong ep; /* OS入口点 */
337
338 ulong rd_start, rd_end; /* ramdisk开始和结束位置 */
339
340 char *ft_addr; /* 设备树地址 */
341 ulong ft_len; /* 设备树长度 */
342
343 ulong initrd_start; /* initrd开始位置 */
344 ulong initrd_end; /* initrd结束位置 */
345 ulong cmdline_start; /* cmdline开始位置 */
346 ulong cmdline_end; /* cmdline结束位置 */
347 bd_t *kbd;
348 #endif
349
350 int verify; /* getenv("verify")[0] != 'n' */
351
352 #define BOOTM_STATE_START (0x00000001)
353 #define BOOTM_STATE_FINDOS (0x00000002)
354 #define BOOTM_STATE_FINDOTHER (0x00000004)
355 #define BOOTM_STATE_LOADOS (0x00000008)
356 #define BOOTM_STATE_RAMDISK (0x00000010)
357 #define BOOTM_STATE_FDT (0x00000020)
358 #define BOOTM_STATE_OS_CMDLINE (0x00000040)
359 #define BOOTM_STATE_OS_BD_T (0x00000080)
360 #define BOOTM_STATE_OS_PREP (0x00000100)
361 #define BOOTM_STATE_OS_FAKE_GO (0x00000200)/*'Almost' run the OS*/
362 #define BOOTM_STATE_OS_GO (0x00000400)
363 int state;
364
365 #ifdef CONFIG_LMB
366 struct lmb lmb; /* 内存管理相关，不深入研究 */
367 #endif
368 } bootm_headers_t;
第335行的os成员变量是image_info_t类型的，为系统镜像信息。
第352~362行这11个宏定义表示BOOT的不同阶段。
接下来看一下结构体image_info_t，也就是系统镜像信息结构体，此结构体在文件include/image.h中的定义如下：
示例代码32.3.1.3 image_info_t结构体
292 typedef struct image_info {
293 ulong start, end; /* blob开始和结束位置*/
294 ulong image_start, image_len; /* 镜像起始地址(包括blob)和长度 */
295 ulong load; /* 系统镜像加载地址*/
296 uint8_t comp, type, os; /* 镜像压缩、类型，OS类型 */
297 uint8_t arch; /* CPU架构 */
298 } image_info_t;
全局变量images会在bootz命令的执行中频繁使用到，相当于Linux内核启动的“灵魂”。
32.3.2 do_bootz函数 bootz命令的执行函数为do_bootz，在文件cmd/bootm.c中有如下定义： 示例代码32.3.2.1 do_bootz函数
622 int do_bootz(cmd_tbl_t *cmdtp, int flag, int argc, char * const argv[])
623 {
624 int ret;
625
626 /* Consume 'bootz' */
627 argc--; argv++;
628
629 if (bootz_start(cmdtp, flag, argc, argv, &images))
630 return 1;
631
632 /*
633 * We are doing the BOOTM_STATE_LOADOS state ourselves, so must
634 * disable interrupts ourselves
635 */
636 bootm_disable_interrupts();
637
638 images.os.os = IH_OS_LINUX;
639 ret = do_bootm_states(cmdtp, flag, argc, argv,
640 BOOTM_STATE_OS_PREP | BOOTM_STATE_OS_FAKE_GO |
641 BOOTM_STATE_OS_GO,
642 &images, 1);
643
644 return ret;
645 }
第629行，调用bootz_start函数，bootz_start函数执行过程参考32.3.3小节。
第636行，调用函数bootm_disable_interrupts关闭中断。
第638行，设置images.os.os为IH_OS_LINUX，也就是设置系统镜像为Linux，表示我们要启动的是Linux系统！后面会用到images.os.os来挑选具体的启动函数。
第639行，调用函数do_bootm_states来执行不同的BOOT阶段，这里要执行的BOOT阶段有：BOOTM_STATE_OS_PREP 、BOOTM_STATE_OS_FAKE_GO和BOOTM_STATE_OS_GO。
32.3.3 bootz_start函数 bootz_srart函数也定义在文件cmd/bootm.c中，函数内容如下： 示例代码32.3.3.1 bootz_start函数
578 static int bootz_start(cmd_tbl_t *cmdtp, int flag, int argc,
579 char * const argv[], bootm_headers_t *images)
580 {
581 int ret;
582 ulong zi_start, zi_end;
583
584 ret = do_bootm_states(cmdtp, flag, argc, argv,
585 BOOTM_STATE_START, images, 1);
586
587 /* Setup Linux kernel zImage entry point */
588 if (!argc) {
589 images->ep = load_addr;
590 debug("* kernel: default image load address = 0x%08lx\n",
591 load_addr);
592 } else {
593 images->ep = simple_strtoul(argv[0], NULL, 16);
594 debug("* kernel: cmdline image address = 0x%08lx\n",
595 images->ep);
596 }
597
598 ret = bootz_setup(images->ep, &zi_start, &zi_end);
599 if (ret != 0)
600 return 1;
601
602 lmb_reserve(&images->lmb, images->ep, zi_end - zi_start);
603
604 /*
605 * Handle the BOOTM_STATE_FINDOTHER state ourselves as we do not
606 * have a header that provide this informaiton.
607 */
608 if (bootm_find_images(flag, argc, argv))
609 return 1;
610
......
619 return 0;
620 }
第584行，调用函数do_bootm_states，执行BOOTM_STATE_START阶段。
第593行，设置images的ep成员变量，也就是系统镜像的入口点，使用bootz命令启动系统的时候就会设置系统在DRAM中的存储位置，这个存储位置就是系统镜像的入口点，因此images->ep=0X80800000。
第598行，调用bootz_setup函数，此函数会判断当前的系统镜像文件是否为Linux的镜像文件，并且会打印出镜像相关信息，bootz_setup函数稍后会讲解。
第608行，调用函数bootm_find_images查找ramdisk和设备树(dtb)文件，但是我们没有用到ramdisk，因此此函数在这里仅仅用于查找设备树(dtb)文件，此函数稍后也会讲解。
先来看一下bootz_setup函数，此函数定义在文件arch/arm/lib/bootm.c中，函数内容如下：
示例代码32.3.3.2 bootz_setup函数
370 #define LINUX_ARM_ZIMAGE_MAGIC 0x016f2818
371
372 int bootz_setup(ulong image, ulong *start, ulong *end)
373 {
374 struct zimage_header *zi;
375
376 zi = (struct zimage_header *)map_sysmem(image, 0);
377 if (zi->zi_magic != LINUX_ARM_ZIMAGE_MAGIC) {
378 puts("Bad Linux ARM zImage magic!\n");
379 return 1;
380 }
381
382 *start = zi->zi_start;
383 *end = zi->zi_end;
384
385 printf("Kernel image @ %#08lx [ %#08lx - %#08lx ]\n", image,
386 *start, *end);
387
388 return 0;
389 }
第370行，宏LINUX_ARM_ZIMAGE_MAGIC就是ARM Linux系统魔术数。
第376行，从传递进来的参数image(也就是系统镜像首地址)中获取zimage头。zImage头结构体为zimage_header。
第377~380行，判断image是否为ARM的Linux系统镜像，如果不是的话就直接返回，并且打印出“Bad Linux ARM zImage magic!”，比如我们输入一个错误的启动命令：
bootz 80000000 – 900000000 因为我们并没有在0X80000000处存放Linux镜像文件(zImage)，因此上面的命令肯定会执行出错的，结果如图32.3.3.1所示：
图32.3.3.1 启动出错 第382、383行初始化函数bootz_setup的参数start和end。 第385行，打印启动信息，如果Linux系统镜像正常的话就会输出图32.3.3.2所示的信息：
图32.3.3.3 Linux镜像信息 接下来看一下函数bootm_find_images，此函数定义在文件common/bootm.c中，函数内容如下： 示例代码32.3.3.3 bootm_find_images函数
225 int bootm_find_images(int flag, int argc, char * const argv[])
226 {
227 int ret;
228
229 /* find ramdisk */
230 ret = boot_get_ramdisk(argc, argv, &images, IH_INITRD_ARCH,
231 &images.rd_start, &images.rd_end);
232 if (ret) {
233 puts("Ramdisk image is corrupt or invalid\n");
234 return 1;
235 }
236
237 #if defined(CONFIG_OF_LIBFDT)
238 /* find flattened device tree */
239 ret = boot_get_fdt(flag, argc, argv, IH_ARCH_DEFAULT, &images,
240 &images.ft_addr, &images.ft_len);
241 if (ret) {
242 puts("Could not find a valid device tree\n");
243 return 1;
244 }
245 set_working_fdt_addr((ulong)images.ft_addr);
246 #endif
......
258 return 0;
259 }
第230~235行是跟查找ramdisk，但是我们没有用到ramdisk，因此这部分代码不用管。
第237~244行是查找设备树(dtb)文件，找到以后就将设备树的起始地址和长度分别写到images的ft_addr和ft_len成员变量中。我们使用bootz启动Linux的时候已经指明了设备树在DRAM中的存储地址，因此images.ft_addr=0X83000000，长度根据具体的设备树文件而定，比如我现在使用的设备树文件长度为0X8C81，因此images.ft_len=0X8C81。
bootz_start函数就讲解到这里，bootz_start主要用于初始化images的相关成员变量。
32.3.4 do_bootm_states函数 do_bootz最后调用的就是函数do_bootm_states，而且在bootz_start中也调用了do_bootm_states函数，看来do_bootm_states函数还是个香饽饽。此函数定义在文件common/bootm.c中，函数代码如下： 示例代码32.3.4.1 do_bootm_states函数
591 int do_bootm_states(cmd_tbl_t *cmdtp, int flag, int argc, char * const argv[],
592 int states, bootm_headers_t *images, int boot_progress)
593 {
594 boot_os_fn *boot_fn;
595 ulong iflag = 0;
596 int ret = 0, need_boot_fn;
597
598 images->state |= states;
599
600 /*
601 * Work through the states and see how far we get. We stop on
602 * any error.
603 */
604 if (states & BOOTM_STATE_START)
605 ret = bootm_start(cmdtp, flag, argc, argv);
606
607 if (!ret && (states & BOOTM_STATE_FINDOS))
608 ret = bootm_find_os(cmdtp, flag, argc, argv);
609
610 if (!ret && (states & BOOTM_STATE_FINDOTHER)) {
611 ret = bootm_find_other(cmdtp, flag, argc, argv);
612 argc = 0; /* consume the args */
613 }
614
615 /* Load the OS */
616 if (!ret && (states & BOOTM_STATE_LOADOS)) {
617 ulong load_end;
618
619 iflag = bootm_disable_interrupts();
620 ret = bootm_load_os(images, &load_end, 0);
621 if (ret == 0)
622 lmb_reserve(&images->lmb, images->os.load,
623 (load_end - images->os.load));
624 else if (ret && ret != BOOTM_ERR_OVERLAP)
625 goto err;
626 else if (ret == BOOTM_ERR_OVERLAP)
627 ret = 0;
628 #if defined(CONFIG_SILENT_CONSOLE) && !defined(CONFIG_SILENT_U_BOOT_ONLY)
629 if (images->os.os == IH_OS_LINUX)
630 fixup_silent_linux();
631 #endif
632 }
633
634 /* Relocate the ramdisk */
635 #ifdef CONFIG_SYS_BOOT_RAMDISK_HIGH
636 if (!ret && (states & BOOTM_STATE_RAMDISK)) {
637 ulong rd_len = images->rd_end - images->rd_start;
638
639 ret = boot_ramdisk_high(&images->lmb, images->rd_start,
640 rd_len, &images->initrd_start, &images->initrd_end);
641 if (!ret) {
642 setenv_hex("initrd_start", images->initrd_start);
643 setenv_hex("initrd_end", images->initrd_end);
644 }
645 }
646 #endif
647 #if defined(CONFIG_OF_LIBFDT) && defined(CONFIG_LMB)
648 if (!ret && (states & BOOTM_STATE_FDT)) {
649 boot_fdt_add_mem_rsv_regions(&images->lmb, images->ft_addr);
650 ret = boot_relocate_fdt(&images->lmb, &images->ft_addr,
651 &images->ft_len);
652 }
653 #endif
654
655 /* From now on, we need the OS boot function */
656 if (ret)
657 return ret;
658 boot_fn = bootm_os_get_boot_func(images->os.os);
659 need_boot_fn = states & (BOOTM_STATE_OS_CMDLINE |
660 BOOTM_STATE_OS_BD_T | BOOTM_STATE_OS_PREP |
661 BOOTM_STATE_OS_FAKE_GO | BOOTM_STATE_OS_GO);
662 if (boot_fn == NULL && need_boot_fn) {
663 if (iflag)
664 enable_interrupts();
665 printf("ERROR: booting os '%s' (%d) is not supported\n",
666 genimg_get_os_name(images->os.os), images->os.os);
667 bootstage_error(BOOTSTAGE_ID_CHECK_BOOT_OS);
668 return 1;
669 }
670
671 /* Call various other states that are not generally used */
672 if (!ret && (states & BOOTM_STATE_OS_CMDLINE))
673 ret = boot_fn(BOOTM_STATE_OS_CMDLINE, argc, argv, images);
674 if (!ret && (states & BOOTM_STATE_OS_BD_T))
675 ret = boot_fn(BOOTM_STATE_OS_BD_T, argc, argv, images);
676 if (!ret && (states & BOOTM_STATE_OS_PREP))
677 ret = boot_fn(BOOTM_STATE_OS_PREP, argc, argv, images);
678
679 #ifdef CONFIG_TRACE
680 /* Pretend to run the OS, then run a user command */
681 if (!ret && (states & BOOTM_STATE_OS_FAKE_GO)) {
682 char *cmd_list = getenv("fakegocmd");
683
684 ret = boot_selected_os(argc, argv, BOOTM_STATE_OS_FAKE_GO,
685 images, boot_fn);
686 if (!ret && cmd_list)
687 ret = run_command_list(cmd_list, -1, flag);
688 }
689 #endif
690
691 /* Check for unsupported subcommand. */
692 if (ret) {
693 puts("subcommand not supported\n");
694 return ret;
695 }
696
697 /* Now run the OS! We hope this doesn't return */
698 if (!ret && (states & BOOTM_STATE_OS_GO))
699 ret = boot_selected_os(argc, argv, BOOTM_STATE_OS_GO,
700 images, boot_fn);
......
712 return ret;
713 }
函数do_bootm_states根据不同的BOOT状态执行不同的代码段，通过如下代码来判断BOOT状态：
states & BOOTM_STATE_XXX 在do_bootz函数中会用到BOOTM_STATE_OS_PREP 、BOOTM_STATE_OS_FAKE_GO和BOOTM_STATE_OS_GO这三个BOOT状态，bootz_start函数中会用到BOOTM_STATE_START这个BOOT状态。为了精简代码，方便分析，因此我们将示例代码32.3.4.1中的函数do_bootm_states进行精简，只留下下面这4个BOOT状态对应的处理代码： BOOTM_STATE_OS_PREP BOOTM_STATE_OS_FAKE_GO BOOTM_STATE_OS_GO BOOTM_STATE_START 精简以后的do_bootm_states函数如下所示： 示例代码32.3.4.2 精简后的do_bootm_states函数
591 int do_bootm_states(cmd_tbl_t *cmdtp, int flag, int argc, char * const argv[],
592 int states, bootm_headers_t *images, int boot_progress)
593 {
594 boot_os_fn *boot_fn;
595 ulong iflag = 0;
596 int ret = 0, need_boot_fn;
597
598 images->state |= states;
599
600 /*
601 * Work through the states and see how far we get. We stop on
602 * any error.
603 */
604 if (states & BOOTM_STATE_START)
605 ret = bootm_start(cmdtp, flag, argc, argv);
......
654
655 /* From now on, we need the OS boot function */
656 if (ret)
657 return ret;
658 boot_fn = bootm_os_get_boot_func(images->os.os);
659 need_boot_fn = states & (BOOTM_STATE_OS_CMDLINE |
660 BOOTM_STATE_OS_BD_T | BOOTM_STATE_OS_PREP |
661 BOOTM_STATE_OS_FAKE_GO | BOOTM_STATE_OS_GO);
662 if (boot_fn == NULL && need_boot_fn) {
663 if (iflag)
664 enable_interrupts();
665 printf("ERROR: booting os '%s' (%d) is not supported\n",
666 genimg_get_os_name(images->os.os), images->os.os);
667 bootstage_error(BOOTSTAGE_ID_CHECK_BOOT_OS);
668 return 1;
669 }
670
......
676 if (!ret && (states & BOOTM_STATE_OS_PREP))
677 ret = boot_fn(BOOTM_STATE_OS_PREP, argc, argv, images);
678
679 #ifdef CONFIG_TRACE
680 /* Pretend to run the OS, then run a user command */
681 if (!ret && (states & BOOTM_STATE_OS_FAKE_GO)) {
682 char *cmd_list = getenv("fakegocmd");
683
684 ret = boot_selected_os(argc, argv, BOOTM_STATE_OS_FAKE_GO,
685 images, boot_fn);
686 if (!ret && cmd_list)
687 ret = run_command_list(cmd_list, -1, flag);
688 }
689 #endif
690
691 /* Check for unsupported subcommand. */
692 if (ret) {
693 puts("subcommand not supported\n");
694 return ret;
695 }
696
697 /* Now run the OS! We hope this doesn't return */
698 if (!ret && (states & BOOTM_STATE_OS_GO))
699 ret = boot_selected_os(argc, argv, BOOTM_STATE_OS_GO,
700 images, boot_fn);
......
712 return ret;
713 }
第604、605行，处理BOOTM_STATE_START阶段，bootz_start会执行这一段代码，这里调用函数bootm_start，此函数定义在文件common/bootm.c中，函数内容如下：
示例代码32.3.4.2 bootm_start函数 69 static int bootm_start(cmd_tbl_t *cmdtp, int flag, int argc, 70 char * const argv[]) 71 { 72 memset((void )&images, 0, sizeof(images)); / 清空images / 73 images.verify = getenv_yesno(“verify”);/ 初始化verfify成员 / 74 75 boot_start_lmb(&images); 76 77 bootstage_mark_name(BOOTSTAGE_ID_BOOTM_START, “bootm_start”); 78 images.state = BOOTM_STATE_START;/ 设置状态为BOOTM_STATE_START */ 79 80 return 0; 81 } 接着回到示例代码32.3.4.2中，继续分析函数do_bootm_states。第658行非常重要！通过函数bootm_os_get_boot_func来查找系统启动函数，参数images->os.os就是系统类型，根据这个系统类型来选择对应的启动函数，在do_bootz中设置images.os.os= IH_OS_LINUX。函数返回值就是找到的系统启动函数，这里找到的Linux系统启动函数为do_bootm_linux，关于此函数查找系统启动函数的过程请参考32.3.5小节。因此boot_fn=do_bootm_linux，后面执行boot_fn函数的地方实际上是执行的do_bootm_linux函数。 第676行，处理BOOTM_STATE_OS_PREP状态，调用函数do_bootm_linux，do_bootm_linux也是调用boot_prep_linux来完成具体的处理过程。boot_prep_linux主要用于处理环境变量bootargs，bootargs保存着传递给Linux kernel的参数。 第679~689行是处理BOOTM_STATE_OS_FAKE_GO状态的，但是要我们没用使能TRACE功能，因此宏CONFIG_TRACE也就没有定义，所以这段程序不会编译。 第699行，调用函数boot_selected_os启动Linux内核，此函数第4个参数为Linux系统镜像头，第5个参数就是Linux系统启动函数do_bootm_linux。boot_selected_os函数定义在文件common/bootm_os.c中，函数内容如下： 示例代码32.3.4.3 boot_selected_os函数
476 int boot_selected_os(int argc, char * const argv[], int state,
477 bootm_headers_t *images, boot_os_fn *boot_fn)
478 {
479 arch_preboot_os();
480 boot_fn(state, argc, argv, images);
......
490 return BOOTM_ERR_RESET;
491 }
第480行调用boot_fn函数，也就是do_bootm_linux函数来启动Linux内核。
32.3.5 bootm_os_get_boot_func函数 do_bootm_states会调用bootm_os_get_boot_func来查找对应系统的启动函数，此函数定义在文件common/bootm_os.c中，函数内容如下： 示例代码32.3.5.1 bootm_os_get_boot_func函数
493 boot_os_fn *bootm_os_get_boot_func(int os)
494 {
495 #ifdef CONFIG_NEEDS_MANUAL_RELOC
496 static bool relocated;
497
498 if (!relocated) {
499 int i;
500
501 /* relocate boot function table */
502 for (i = 0; i reloc_off;
505
506 relocated = true;
507 }
508 #endif
509 return boot_os[os];
510 }
第495~508行是条件编译，在本uboot中没有用到，因此这段代码无效，只有509行有效。在509行中boot_os是个数组，这个数组里面存放着不同的系统对应的启动函数。boot_os也定义在文件common/bootm_os.c中，如下所示：
示例代码32.3.5.2 boot_os数组
435 static boot_os_fn *boot_os[] = {
436 [IH_OS_U_BOOT] = do_bootm_standalone,
437 #ifdef CONFIG_BOOTM_LINUX
438 [IH_OS_LINUX] = do_bootm_linux,
439 #endif
......
465 #ifdef CONFIG_BOOTM_OPENRTOS
466 [IH_OS_OPENRTOS] = do_bootm_openrtos,
467 #endif
468 };
第438行就是Linux系统对应的启动函数：do_bootm_linux。
32.3.6 do_bootm_linux函数 经过前面的分析，我们知道了do_bootm_linux就是最终启动Linux内核的函数，此函数定义在文件arch/arm/lib/bootm.c，函数内容如下： 示例代码32.3.6.1 do_bootm_linux函数
339 int do_bootm_linux(int flag, int argc, char * const argv[],
340 bootm_headers_t *images)
341 {
342 /* No need for those on ARM */
343 if (flag & BOOTM_STATE_OS_BD_T || flag & BOOTM_STATE_OS_CMDLINE)
344 return -1;
345
346 if (flag & BOOTM_STATE_OS_PREP) {
347 boot_prep_linux(images);
348 return 0;
349 }
350
351 if (flag & (BOOTM_STATE_OS_GO | BOOTM_STATE_OS_FAKE_GO)) {
352 boot_jump_linux(images, flag);
353 return 0;
354 }
355
356 boot_prep_linux(images);
357 boot_jump_linux(images, flag);
358 return 0;
359 }
第351行，如果参数flag等于BOOTM_STATE_OS_GO或者BOOTM_STATE_OS_FAKE_GO的话就执行boot_jump_linux函数。boot_selected_os函数在调用do_bootm_linux的时候会将flag设置为BOOTM_STATE_OS_GO。
第352行，执行函数boot_jump_linux，此函数定义在文件arch/arm/lib/bootm.c中，函数内容如下：
示例代码32.3.6.2 boot_jump_linux函数
272 static void boot_jump_linux(bootm_headers_t *images, int flag)
273 {
274 #ifdef CONFIG_ARM64
......
292 #else
293 unsigned long machid = gd->bd->bi_arch_number;
294 char *s;
295 void (*kernel_entry)(int zero, int arch, uint params);
296 unsigned long r2;
297 int fake = (flag & BOOTM_STATE_OS_FAKE_GO);
298
299 kernel_entry = (void (*)(int, int, uint))images->ep;
300
301 s = getenv("machid");
302 if (s) {
303 if (strict_strtoul(s, 16, &machid) ft_len)
316 r2 = (unsigned long)images->ft_addr;
317 else
318 r2 = gd->bd->bi_boot_params;
319
......
328 kernel_entry(0, machid, r2);
329 }
330 #endif
331 }
第274~292行是64位ARM芯片对应的代码，Cortex-A7是32位芯片，因此用不到。
第293行，变量machid保存机器ID，如果不使用设备树的话这个机器ID会被传递给Linux内核，Linux内核会在自己的机器ID列表里面查找是否存在与uboot传递进来的machid匹配的项目，如果存在就说明Linux内核支持这个机器，那么Linux就会启动！如果使用设备树的话这个machid就无效了，设备树存有一个“兼容性”这个属性，Linux内核会比较“兼容性”属性的值(字符串)来查看是否支持这个机器。
第295行，函数kernel_entry，看名字“内核_进入”，说明此函数是进入Linux内核的，也就是最终的大boos！！此函数有三个参数：zero，arch，params，第一个参数zero同样为0；第二个参数为机器ID；第三个参数ATAGS或者设备树(DTB)首地址，ATAGS是传统的方法，用于传递一些命令行信息啥的，如果使用设备树的话就要传递设备树(DTB)。
第299行，获取kernel_entry函数，函数kernel_entry并不是uboot定义的，而是Linux内核定义的，Linux内核镜像文件的第一行代码就是函数kernel_entry，而images->ep保存着Linux内核镜像的起始地址，起始地址保存的正是Linux内核第一行代码！
第313行，调用函数announce_and_cleanup来打印一些信息并做一些清理工作，此函数定义在文件arch/arm/lib/bootm.c中，函数内容如下：
示例代码32.3.6.3 announce_and_cleanup函数
72 static void announce_and_cleanup(int fake)
73 {
74 printf("\nStarting kernel ...%s\n\n", fake ?
75 "(fake run for tracing)" : "");
76 bootstage_mark_name(BOOTSTAGE_ID_BOOTM_HANDOFF, "start_kernel");
......
87 cleanup_before_linux();
88 }
第74行，在启动Linux之前输出“Starting kernel ...”信息，如图32.3.6.1所示：
图32.3.6.1 系统启动提示信息 第87行调用cleanup_before_linux函数做一些清理工作。 继续回到示例代码32.3.6.2的函数boot_jump_linux，第315~318行是设置寄存器r2的值？为什么要设置r2的值呢？Linux内核一开始是汇编代码，因此函数kernel_entry就是个汇编函数。向汇编函数传递参数要使用r0、r1和r2(参数数量不超过3个的时候)，所以r2寄存器就是函数kernel_entry的第三个参数。 第316行，如果使用设备树的话，r2应该是设备树的起始地址，而设备树地址保存在images的ftd_addr成员变量中。 第317行，如果不使用设备树的话，r2应该是uboot传递给Linux的参数起始地址，也就是环境变量bootargs的值， 第328行，调用kernel_entry函数进入Linux内核，此行将一去不复返，uboot的使命也就完成了，它可以安息了！ 总结一下bootz命令的执行过程，如图32.3.6.2所示：

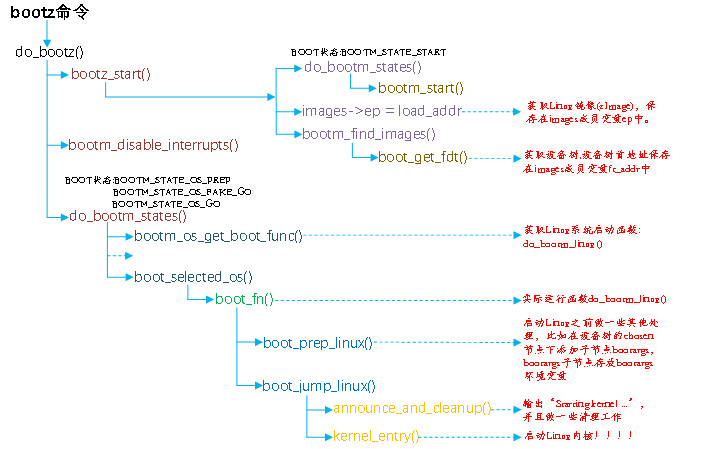

图32.3.6.2 bootz命令执行过程 到这里uboot的启动流程我们就讲解完成了，加上uboot顶层Makefile的分析，洋洋洒洒100多页，还是不少的！这也仅仅是uboot启动流程分析，当缕清了uboot的启动流程以后，后面移植uboot就会轻松很多。其实在工作中我们基本不需要这么详细的去了解uboot，半导体厂商提供给我们的uboot一般是可以直接用的，只要能跑起来，可以使用就可以了。但是作为学习，我们是必须去详细的了解一下uboot的启动流程，否则如果在工作中遇到问题我们连解决的方法都没有，都不知道该从哪里看起。但是呢，如果第一次就想弄懂uboot的整个启动流程还是有点困难的，所以如果没有看懂的话，不要紧！不要气馁，大多数人第一次看uboot启动流程基本都有各种各样的问题。 题外话： 相信大家看完本章以后基本都有一个感觉：长、复杂、绕！没错，当我第一次学习uboot的时候看到uboot启动流程的时候也是这个感觉，当时我也一脸懵逼，怎么这么复杂，这么长呢？尤其前面的汇编代码部分，还要涉及到ARM处理器架构的内容，当时也怀疑过自己是不是搞这一块的料。不过好在自己坚持下来了，uboot的启动流程我至少分析过7,8遍，各种版本的，零几年很古老的；12年、14年比较新的等等很多个版本的uboot。就I.MX6ULL使用的这个2016.03版本uboot我至少详细的分析了2遍，直至写完本章，大概花了1个月的时间。这期间查阅了各种资料，看了不知道多少篇博客，在这里感谢那些无私奉献的网友们。 相信很多朋友看完本章可能会想：我什么时候也能这么厉害，能够这么详细的分析uboot启动流程。甚至可能会有挫败感，还是那句话：不要气馁！千里之行始于足下，所有你羡慕的人都曾经痛苦过，挫败过。脚踏实地，一步一个脚印，一点一滴的积累，最终你也会成为你所羡慕的人。在嵌入式Linux这条道路上，有众多的学习者陪着你，大家相互搀扶，终能踏出一条康庄大道，祝所有的同学终有所获！
