【正点原子FPGA连载】第四章Quartus II软件的安装和使用 -摘自【正点原子】新起点之FPGA开发指南_V2.1

正点原子 发布时间:2021-10-21 12:36:00 ,浏览量:0

1)实验平台:正点原子新起点V2开发板 2)平台购买地址:https://detail.tmall.com/item.htm?id=609758951113 2)全套实验源码+手册+视频下载地址:http://www.openedv.com/thread-300792-1-1.html 3)对正点原子FPGA感兴趣的同学可以加群讨论:994244016 4)关注正点原子公众号,获取最新资料更新 在这里插入图片描述

第四章Quartus II软件的安装和使用

Quartus II是Altera公司的综合性FPGA开发软件,可以完成从设计输入到硬件配置的完整FPGA设计流程。本章我们将学习如何安装Quartus II软件以及Quartus II软件的使用方法,为大家在接下来学习实战篇打下基础。 本章包括以下几个部分:

44.1Quartus II软件的安装 4.2USB Blaster驱动安装 4.3Quartus II软件的使用 4.4SignalTap II软件的使用

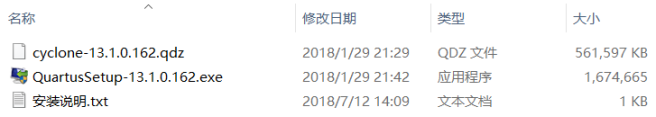

4.1Quartus II软件的安装 Altera公司每年都会对Quartus II软件进行更新,各个版本之间除界面以及其它性能的优化之外,基本的使用功能都是一样的,我们光盘中提供的是相对稳定的Quartus II 13.1版本,接下来我们安装Quartus II 13.1(以下简称Quartus)版本的软件。 首先在新起点FPGA开发板资料盘(B盘)→QuartusII_13.1文件夹下找到Quartus的安装包文件(注意:由于光盘容量有限,我们将FPGA开发软件Quartus II和仿真软件Modelsim放在B盘),文件列表如图 4.1.1所示: 在这里插入图片描述

图 4.1.1 Quartus安装包文件夹 双击运行“QuartusSetup-13.1.0.162.exe”文件,进入如图 4.1.2所示的Quartus软件的安装引导页面。 在这里插入图片描述

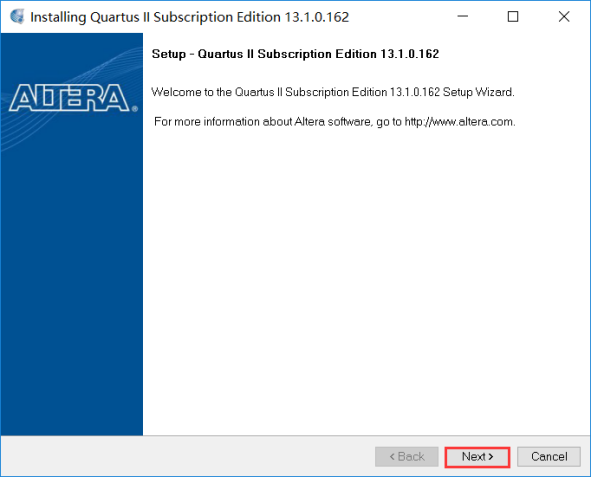

图 4.1.2 Quartus安装引导-欢迎页面 我们直接点击【Next>】,进入如图 4.1.3所示页面。 在这里插入图片描述

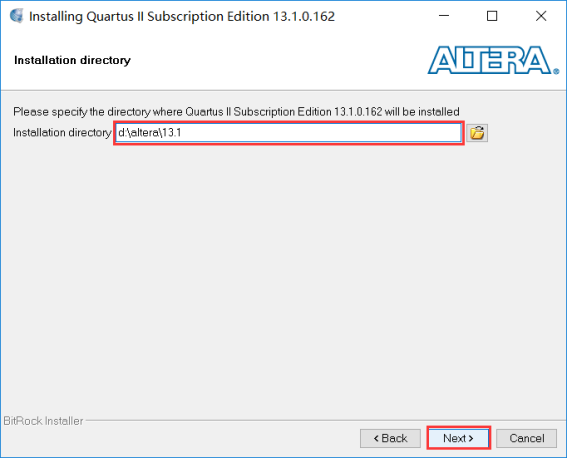

图 4.1.3 Quartus安装引导-声明页面 先选中“I accept the agreement”,然后点击【Next>】,进入如图 4.1.4所示页面。 在这里插入图片描述

图 4.1.4 Quartus安装引导-安装路径选择页面 在这里,我们选择的路径是D:\altera\13.1(这里一定要注意不能出现中文路径),Quartus软件需要大约6G的安装空间,大家可根据电脑磁盘空间的大小来选择相应的路径,注意安装路径中不能出现中文、空格以及特殊字符等。接下来点击【Next>】,进入如图 4.1.5所示页面。 在这里插入图片描述

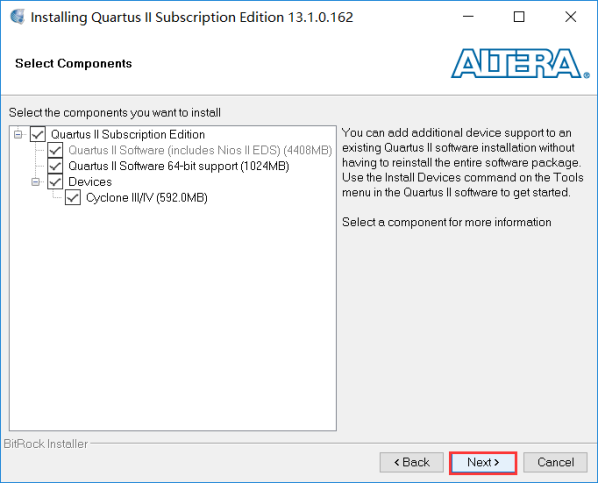

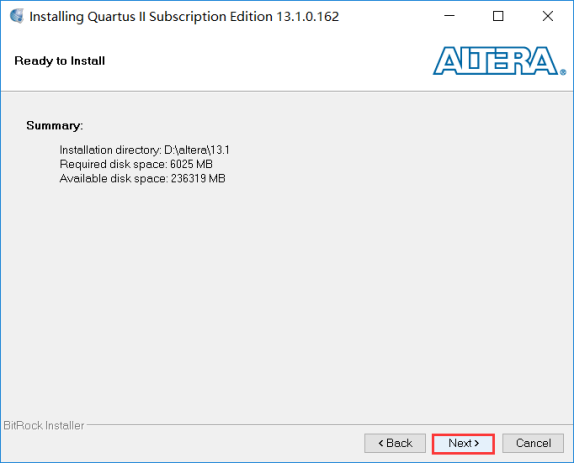

图 4.1.5 Quartus安装引导-器件选择页面 上图是FPGA的器件安装页面,由于软件安装包和Cyclone系列器件支持包放在了同一个文件夹下,软件在这里已经自动检测出器件,我们保持默认全部勾选的页面,点击【Next>】,进入如图 4.1.6所示页面。 在这里插入图片描述

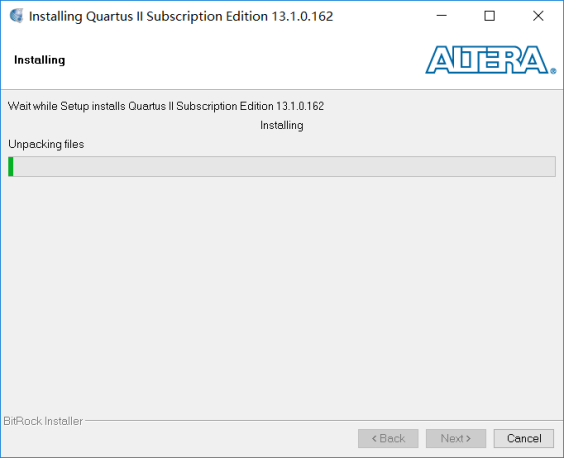

图 4.1.6 Quartus安装引导-总结页面 由上图可知,Quartus软件需要大约6G的安装空间,我们直接点击【Next>】,进入如图 4.1.7所示页面。 在这里插入图片描述

图 4.1.7 Quartus安装引导-正在安装页面 接下来,进入正式安装过程,此过程会耗费较长的时间,具体时间跟电脑配置有关。经过一段时间的等待之后,Quartus软件安装完成,进入如图 4.1.8所示页面。 在这里插入图片描述

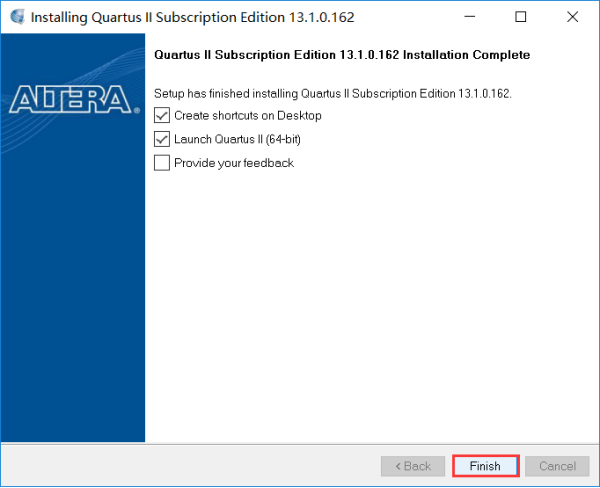

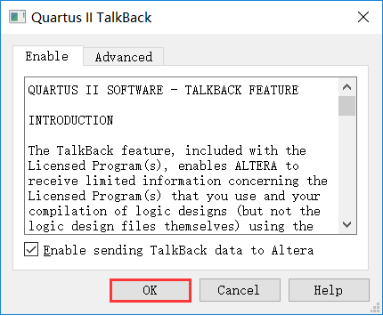

图 4.1.8 Quartus安装引导-安装完成页面 至此,Quartus软件安装完成,我们直接点击【Finish】,接下来会弹出如图 4.1.9和图 4.1.10所示页面。 在这里插入图片描述

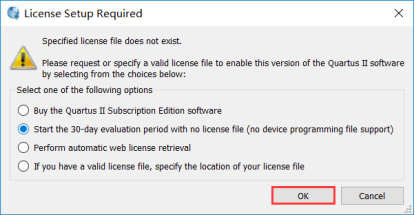

图 4.1.9 Altera反馈选择页面 上图中的页面,我们直接点击【OK】。 在这里插入图片描述

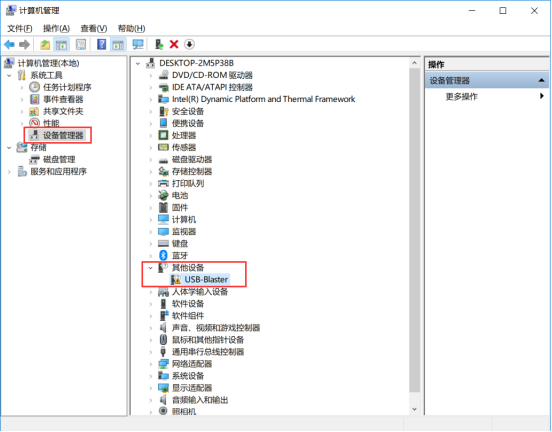

图 4.1.10 Quartus授权使用页面 在License Setup Required页面中可以选择30天试用期,也可以通过购买正版的Altera 的License等途径来正常使用(请查看安装包目录下“安装说明.txt”)。 4.2USB Blaster驱动安装 USB Blaster是Altera FPGA的程序下载器,通过计算机的USB接口对Altera的FPGA和配置芯片进行编程、调试以及下载等操作。电脑必须在安装驱动后,USB Blaster才能正常工作,具体的安装方法如下。 首先需要将USB线一端连接下载器,另一段插到电脑的USB接口上面。然后打开电脑的设备管理器,电脑的设备管理器打开方法为:右键点击桌面的【计算机】→【管理】→【设备管理器】,打开后的界面如图 4.2.1所示。 在这里插入图片描述

图 4.2.1 设备管理器打开界面 从上图的界面中,我们可以在其它设备下面看到USB-Blaster设备,前面有个黄色的感叹号,说明电脑已经识别到下载器,但设备的驱动没有安装。右击选中【USB-Blaster】,并选择【更新驱动程序软件§…】,如图 4.2.2和图 4.2.3所示界面。 在这里插入图片描述

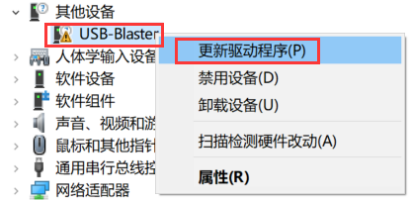

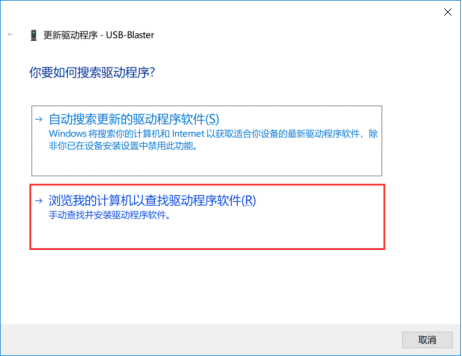

图 4.2.2 设备管理器选择更新驱动程序软件界面 在这里插入图片描述

图 4.2.3 更新驱动程序软件界面 在上图的界面中,我们点击第二个选项【浏览计算机以查找驱动程序软件】,进入如图 4.2.4所示页面。 在这里插入图片描述

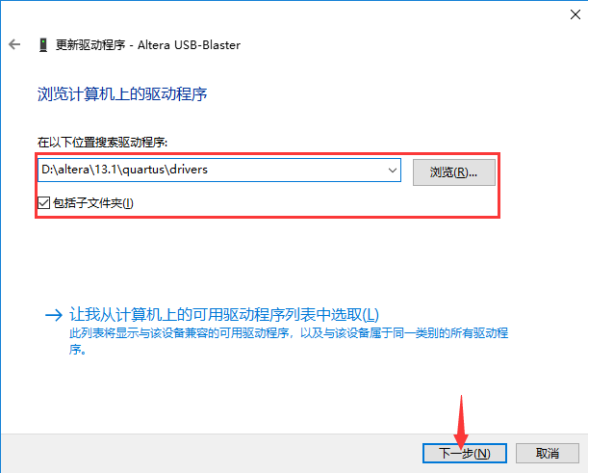

图 4.2.4 更新驱动程序软件路径选择界面 点击【浏览】按钮选择驱动程序的路径为Quartus软件安装目录D:\altera\13.1\qurtus\drivers,点击【下一步】,进入如图 4.2.5所示界面。 在这里插入图片描述

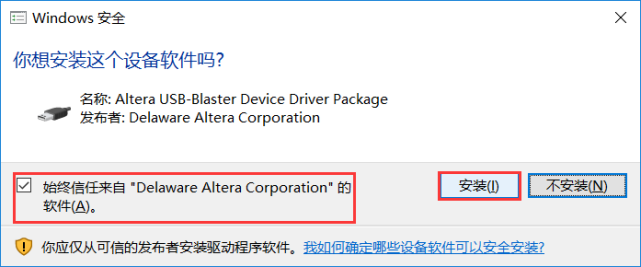

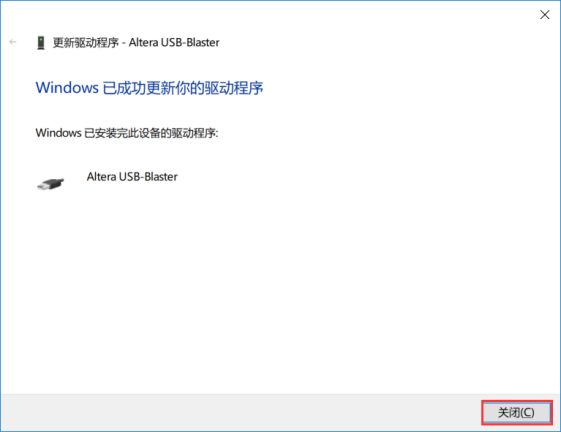

图 4.2.5 USB-Blaster安装确认界面 在弹出的安全提示框里,选中“始终信任…”前面的方框,然后点击【安装】按钮开始安装驱动程序,安装程序完成后进入如图 4.2.6所示页面。 在这里插入图片描述

图 4.2.6 驱动程序软件更新完成界面 从上图中的页面,我们可以看到,Altera US-Blaster驱动更新完成,然后直接点击【关闭】即可。这时刷新一下设备管理器,在通用串行总线控制器里出现了Altera USB-Blaster,并且图标前面的感叹号已经没有了,说明下载器已经可以正常使用了,如图 4.2.7所示。 在这里插入图片描述

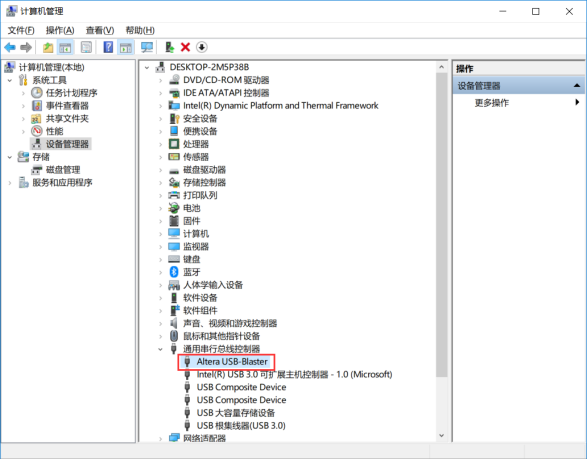

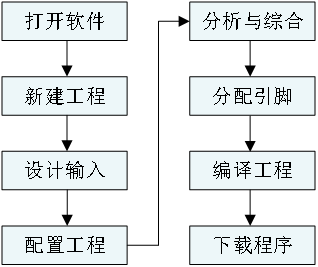

图 4.2.7 设备管理器USB-Blaster驱动安装完成界面 4.3Quartus II软件的使用 在开始使用Quartus软件之前,我们先来了解一下Quartus软件的使用流程,如图 4.3.1所示。 在这里插入图片描述

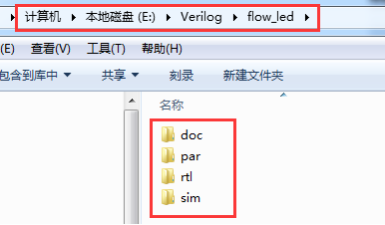

图 4.3.1 Quartus软件使用流程 从上图可以看出,首先打开Quartus软件,然后新建一个工程,在新建工程的时候,我们可以通过创建工程向导的方式来创建工程;工程建立完成后,我们需要新建一个Verilog顶层文件,然后我们将设计的代码输入到新建的Verilog顶层文件中,并对工程进行配置;接下来我们就可以对设计文件进行分析与综合了,此时Quartus软件会检查代码,如果代码出现语法错误,那么 Quartus软件将会给出相关错误提示,如果代码语法正确,Quartus软件将会显示编译完成;工程编译完成后,我们还需要给工程分配引脚,引脚分配完成后,接下来就开始编译整个工程了;在编译过程中,Quartus软件会重新检查代码,如果代码及其它配置都正确后,Quartus软件会生成一个用于下载至FPGA芯片的.sof文件。最后,我们通过下载工具将编译生成的.sof文件下载至开发板,完成整个开发流程。 在这里,我们只是简单的介绍了一下上述的流程图,让大家有个大致的了解,接下来我们就以流水灯实验的工程为例,对每个流程进行详细的操作演示,一步步、手把手带领大家学习使用Quartus II软件。 4.3.1新建工程 在创建工程之前,我们建议大家在硬盘中新建一个文件夹用于存放自己的Quartus工程,这个工程目录的路径名应该只有字母、数字和下划线,以字母为首字符,且不要包含中文和其它符号。 我们在电脑的E盘Verilog文件夹中创建一个flow_led文件夹,用于存放本次流水灯实验的工程,工程文件夹的命名要能反映出工程实现的功能,本次是以流水灯的实验为例,所以这里将文件夹命名为flow_led。然后在flow_led文件夹下创建4个子文件夹,分别命名为:doc、par、rtl和sim。doc文件夹用于存放项目相关的文档,par文件夹用于存放Quartus软件的工程文件,rtl文件夹用于存放源代码,sim文件夹用于存放项目的仿真文件。创建的文件夹目录如图 4.3.2所示。 在这里插入图片描述

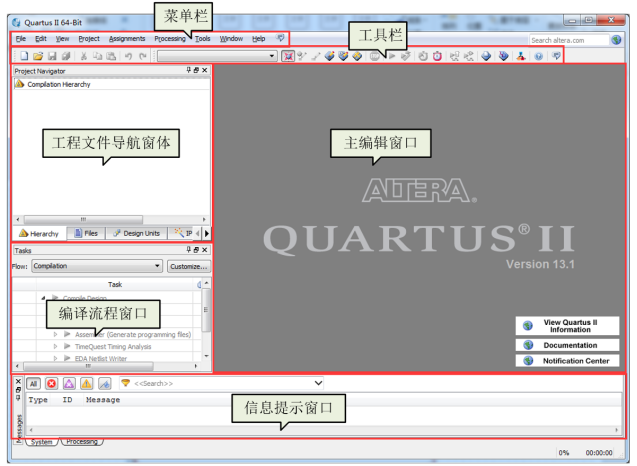

图 4.3.2 工程文件目录 建议大家在开始创建工程之前都要先创建这四个文件夹,如果说工程相对简单,不需要相关参考文档或者仿真文件的话,doc文件夹和sim文件夹可以为空,但是对于复杂的工程,相关文档的参考与记录以及仿真测试几乎是必不可少的,所以我们从简单的实验开始就要养成良好的习惯,为我们设计复杂的工程打下基础。 接下来启动Quartus II软件,我们直接双击桌面上的Quartus II 13.1 (64-bit)软件图标(如果是32位系统为Quartus II 13.1 (32-bit)),打开Quaruts II软件,Quartus II软件主界面如图 4.3.3所示。 在这里插入图片描述

图 4.3.3 Quartus II 软件主界面 Quartus软件默认由菜单栏、工具栏、工程文件导航窗口、编译流程窗口、主编辑窗口以及信息提示窗口组成。在菜单栏上选择【File】→【New Project Wizard…】来新建一个工程。如图图 4.3.4所示。 在这里插入图片描述

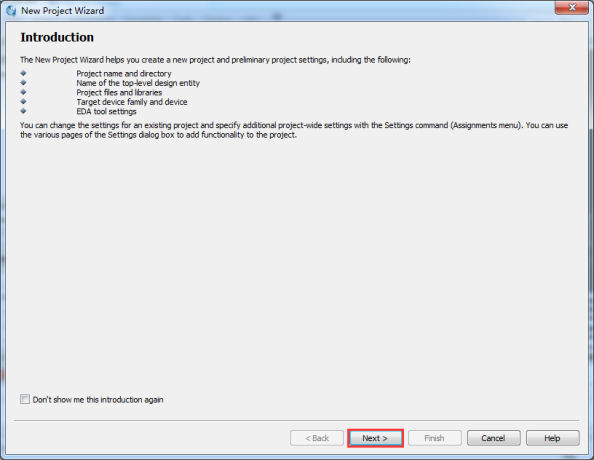

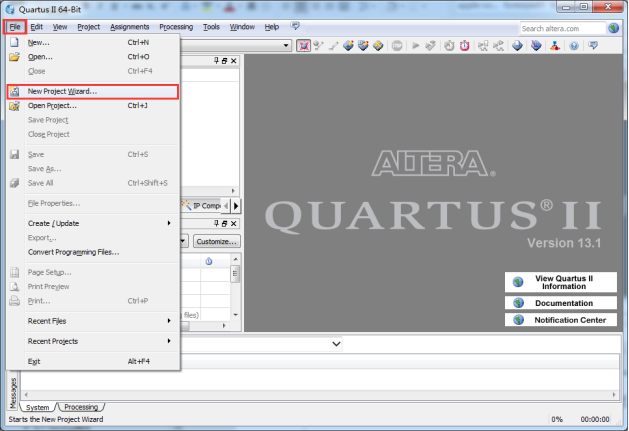

图 4.3.4 新建工程操作界面 新建工程向导说明页面如图图 4.3.5所示。 在这里插入图片描述

图 4.3.5 创建工程向导-介绍页面 在“Introduction”介绍页面中,我们可以了解到在新建工程的过程中要完成以下五个步骤: 1)工程的命名以及指定工程的路径; 2)指定工程的顶层文件名 3)添加已经存在的设计文件和库文件 4)指定器件型号 5)EDA工具设置 接下来我们可以单击上图页面下面的【Next>】按钮进入图 4.3.6所示页面。 在这里插入图片描述

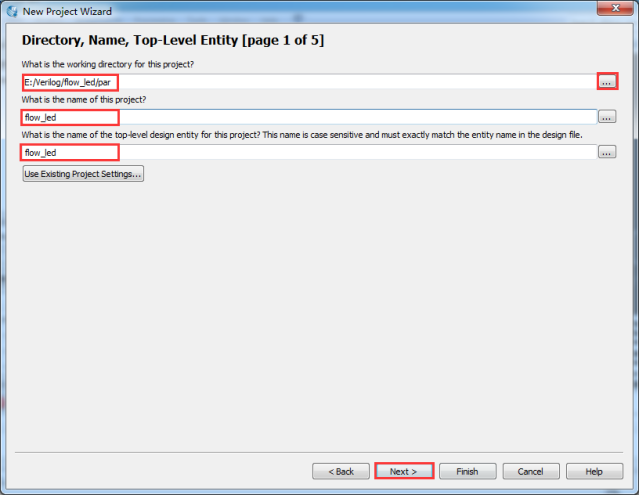

图 4.3.6 创建工程向导-工程名及路径页面 图 4.3.1.5的第一栏用于指定工程所在的路径;第二栏用于指定工程名,这里我们建议大家直接使用顶层文件的实体名作为工程名;第三栏用于指定顶层文件的实体名。这里我们设置的工程路径为E:/Verilog/flow_led/par文件夹,工程名与顶层文件的实体名同为flow_led。文件名和路径设置完毕后,我们单击【Next】按钮,进入下一个页面,如图 4.3.7所示。 在这里插入图片描述

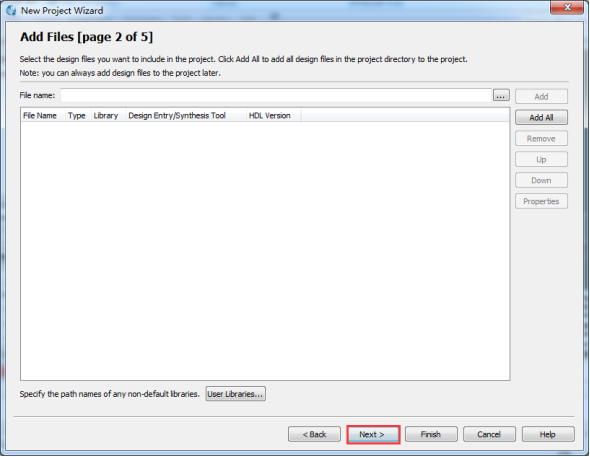

图 4.3.7 创建工程向导-添加设计文件页面 在该页面中,我们可以通过点击【…】符号按钮添加已有的工程设计文件(Verilog或 VHDL文件),由于我们这里是一个完全新建的工程,没有任何预先可用的设计文件,所以我们不用添加,直接单击【Next】按钮,进入如图 4.3.8所示页面。 在这里插入图片描述

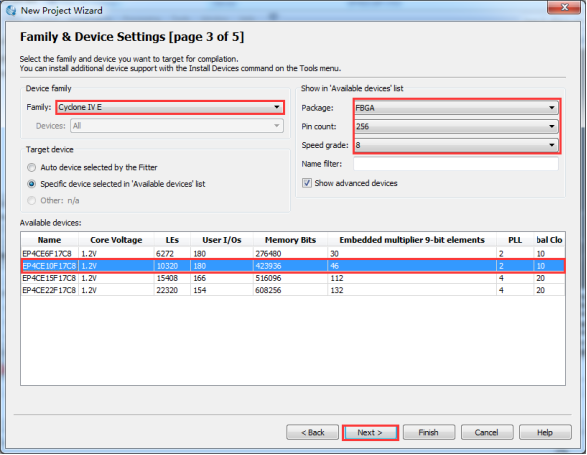

图 4.3.8 创建工程向导-选择器件页面 这里我们要根据实际所用的FPGA型号来选择目标器件,由于我们新起点FPGA开发板主芯片是Cyclone IV E系列的“EP4CE10F17C8”,所以在Device Family一栏中选择“Cyclone IV E”。 Cyclone IV E系列的产品型号较多,为了方便我们在Available device一栏中快速找到我们开发板的芯片型号,我们在Package一栏中选择FBGA封装,Pin Count选择256引脚,Speed grade速度等级一栏中选择8,之后在可选择的器件中只能看见四个符合要求的芯片型号了,选中“EP4CE10F17C8”,接着我们再单击【Next】按钮进入如图 4.3.9所示页面。 在这里插入图片描述

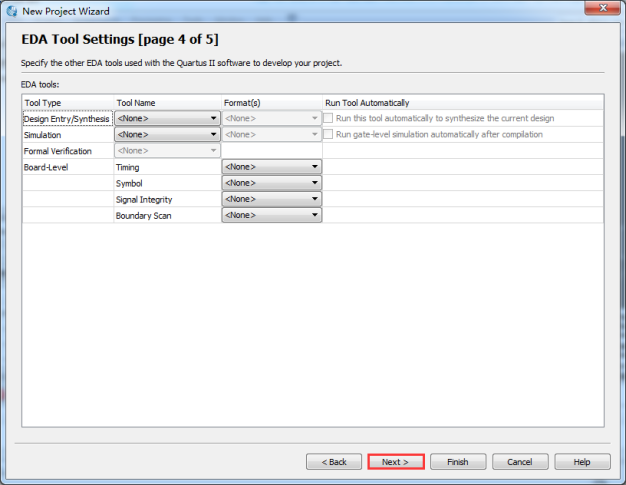

图 4.3.9 创建工程向导-EDA工具设置页面 如图 4.3.9所示,在“EDA Tool Settings”页面中,我们可以设置工程各个开发环节中需要用到的第三方EDA工具,比如:仿真工具Modelsim、综合工具Synplify。由于本实例着重介绍Quartus II软件,并没有使用任何的EDA工具,所以此页面保持默认不添加第三方EDA工具,直接单击【Next>】进入图 4.3.10所示页面。 在这里插入图片描述

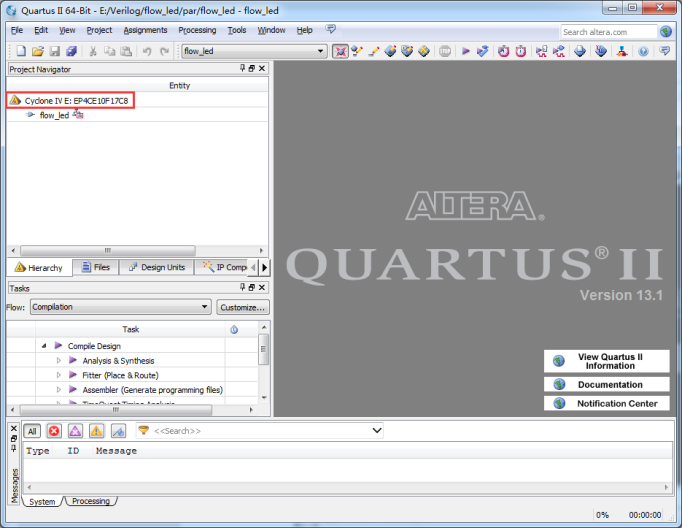

图 4.3.10创建工程向导-总结页面 从该页面中,我们可以看到工程文件配置信息报告,接下来我们点击【Finish】完成工程的创建。 此时返回到Quartus软件界面,可以在工程文件导航窗口中看到我们刚才新建的flow_led工程,如果大家需要修改器件的话,直接双击工程文件导航窗口中的“Cyclone IV E:EP4CE10F17C8”即可,Quartus显示界面如图 4.3.11所示。 在这里插入图片描述

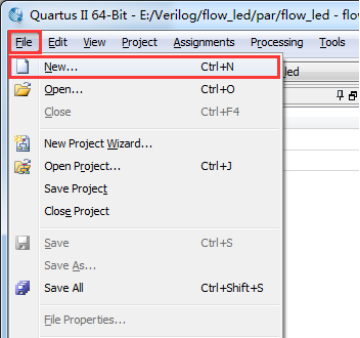

图 4.3.11工程创建完成界面 4.3.2设计输入 下面我们就来创建工程顶层文件,我们在菜单栏中找到【File】→【New】,如图 4.3.12所示。 在这里插入图片描述

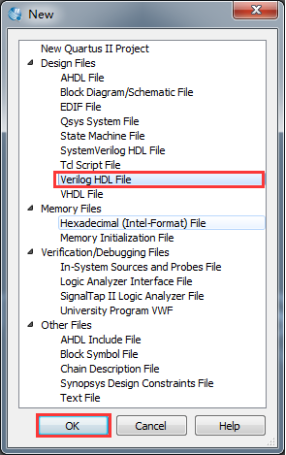

图 4.3.12 新建设计文件操作界面 弹出如图 4.3.13所示页面,由于我们使用Verilog HDL语言来作为工程的输入设计文件,所以在Design Files一栏中选择Verilog HDL File,然后点击【OK】按钮。 在这里插入图片描述

图 4.3.13 选择语言 这里会出现一个Verilog1.v文件的设计界面,用于输入Verilog代码,如图 4.3.14所示。 在这里插入图片描述

图 4.3.14 创建Verilog文件工程界面 接下来我们在该文件中编写流水灯代码,流水灯的代码如下:

1   module flow_led(
2       input               sys_clk  ,  //系统时钟
3       input               sys_rst_n,  //系统复位,低电平有效
4
5       output  reg  [3:0]  led         //4个LED灯
6       );
7
8   //reg define
9   reg [23:0] counter;
10
11  //*****************************************************
12  //**                    main code
13  //*****************************************************
14
15  //计数器对系统时钟计数,计时0.2秒
16  always @(posedge sys_clk or negedge sys_rst_n) begin
17      if (!sys_rst_n)
18          counter
