第十九章IP核之双端口RAM实验

在“IP核之单端口RAM实验”中，我们成功实现了对单端口RAM IP核的读写操作，本章我们将通过Quartus II软件生成一个双端口的RAM IP核，并对其进行读写操作。 本章包括以下几个部分： 1919.1简介 19.2实验任务 19.3硬件设计 19.4程序设计 19.5下载验证

19.1简介 我们知道，RAM IP核分为单端口RAM和双端口RAM，即表示RAM IP核有几个读写端口。对于单端口RAM来说，由于读写共用一对地址线，所以没有办法同时读写不同地址的数据；而对于双端口RAM来说，由于读写地址线是分开的，所以可以同时读写不同地址的数据。 双端口RAM又分为简单双端口RAM和真双端口RAM，顾名思义，简单双端口RAM虽然有两个端口，但是一个端口只能用来写，另一个端口只能用来读，所以简单双端口RAM也称为伪双端口RAM。而真双端口RAM是指两个端口都可以用来写或者读，可以理解成具有两个独立的单端口的RAM，一般用于需要多路写入和读出的情况，而不用例化两个单端口的RAM，在使用上更为方便。 在实际开发应用中，对于单端口RAM、伪双端口RAM和真双端口RAM的选择，需要根据项目需求来选择合适的RAM。对于不需要同时读写RAM的情况，可以选择单端口RAM；对于需要同时读写RAM，但是只需要一路数据写入，一路数据读出的情况，可以选择简单双端口RAM；而对于需要同时读写RAM，有又两个写入或者读出的情况，可以选择真双端口RAM。双端口RAM一般对于异步数据的缓存使用较多，因此本章使用的是简单双端口RAM IP。 下图为简单双单端口RAM的端口框图。

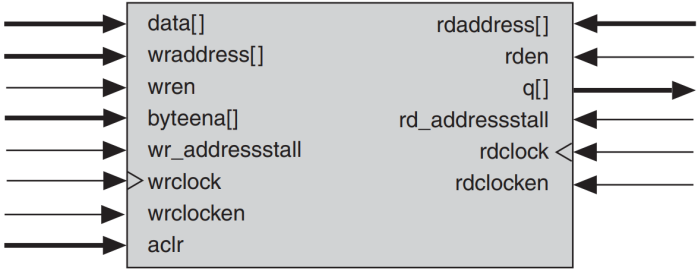

图 19.1.1 简单双端口RAM端口框图 单端口RAM的端口描述如下： data：RAM写数据端口； wraddress：RAM写地址端口； wren：写使能信号，高电平有效； byteena：字节使能控制，该功能屏蔽了输入数据，这样仅写入数据中指定字节，未被写入的字节保留之前写入的值。当写入数据的位宽为16位、18位、32位和36位时，M9K模块将支持字节使能，wren信号以及字节byteena信号一起控制RAM模块的写操作。byteena信号在RAM IP核创建过程中是可选的，可选择是否使用字节使能控制功能。 wr_addressstall：写地址时钟使能控制，当wr_addressstall信号为高电平时，有效地址时钟使能就会保持之前的地址。wr_addressstall信号在RAM IP核创建过程中是可选的，可选择是否使用地址使能控制功能。 wrclock：写时钟； wrclocken：写时钟使能信号，高电平有效； aclr：异步复位信号，高电平有效； rdaddress：RAM读地址端口； rden：读使能信号，高电平有效； q：从RAM中读出的数据； rd_addressstall：读地址时钟使能控制，当rd_addressstall信号为高电平时，有效地址时钟使能就会保持之前的地址。rd_addressstall信号在RAM IP核创建过程中是可选的，可选择是否使用地址使能控制功能。 rdclock：读时钟； rdclocken：读时钟使能信号，高电平有效； 19.2实验任务 本节实验任务是使用Altera RAM IP核生成一个简单双端口的RAM，然后对RAM进行读写操作，并通过Modelsim软件进行仿真及SignalTap软件进行在线调试。 19.3硬件设计 本章实验只用到了输入的时钟信号和按键复位信号，没有用到其它硬件外设。 本实验中，各端口信号的管脚分配如下表所示。 表 19.3.1 IP核之RAM实验管脚分配

因为引脚数极少这里就不再给出TCL管脚约束语句了。 19.4程序设计 根据实验任务要求和模块化设计的思想，我们需要如下5个模块：简单双端口RAM模块、写RAM模块、读RAM模块、PLL IP核模块以及顶层模块，顶层模块例化其余模块实现前四个模块的数据交互。由于双端口RAM多用于跨时钟域信号的处理，所以本实验我们使用两个不同的时钟分别作为RAM的写时钟和读时钟，这两个时钟由PLL IP核生成，输出的时钟分别是50Mhz和25Mhz。系统的功能框图如下所示：

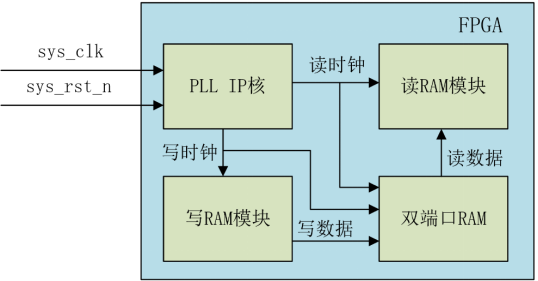

图 19.4.1 IP核之双端口RAM IP核系统框图 由上图可知，PLL IP核输出两个时钟，分别作为写RAM模块和读RAM模块的时钟；写RAM模块负责向RAM中写入数据，而读RAM模块负责从RAM中读出数据。和“IP核之单端口RAM实验”不同的是，本次试验只在上电后写入一次，然后不断地从RAM中读出数据。 首先创建一个名为ip_2port_ram的工程，在这里我们就不再给出Quartus II软件创建工程的详细过程，如果大家对Quartus II软件的创建过程还不熟悉的话，可以参考“第四章 Quartus II软件的安装和使用”章节中的Quartus II软件的使用部分。新建后的工程如下图所示：

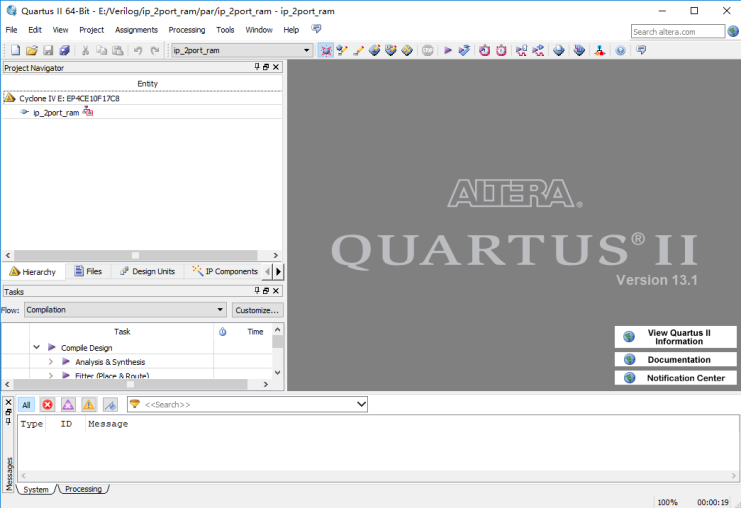

图 19.4.2工程新建完成页面 创建好了工程以后，接下来我们创建RAM IP核。我们在Quartus II软件的菜单栏中找到【Tools】→【MegaWizard Plug-In Manager】按钮并点击打开，Tool工具栏打开页面及打开后弹出的页面如图 18.4.2和图 18.4.3所示。

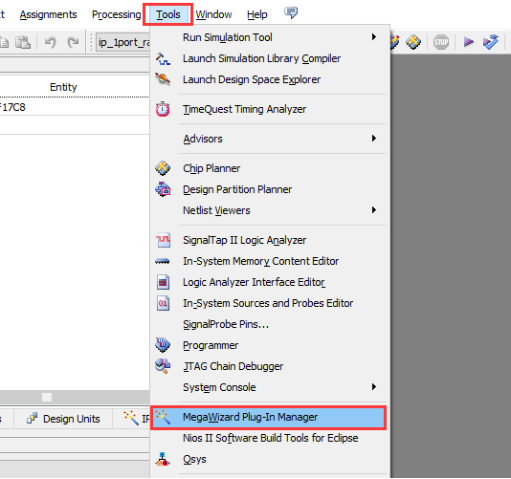

图 19.4.3 工具栏打开IP核页面

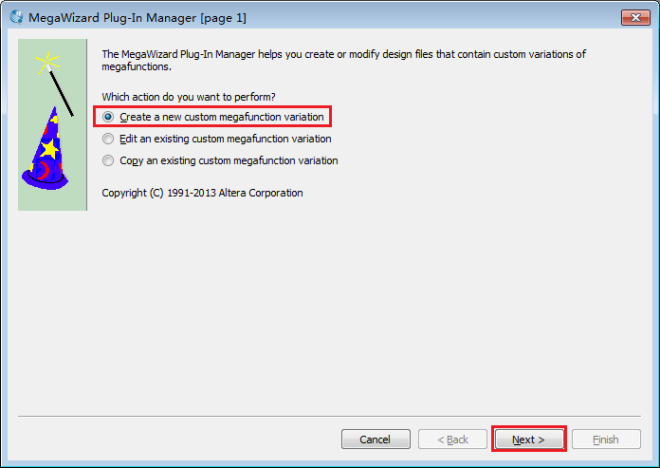

图 19.4.4 创建IP核向导页面 在该页面中，可以看到有三个选项，第一个是创建一个新的IP核，第二个是编辑一个已经创建好的IP核，第三个是复制一个已经创建好的IP核。因为我们这里是首次创建IP核，因此直接选择默认的第一个选项，然后点击【Next>】，进入下图所示页面。

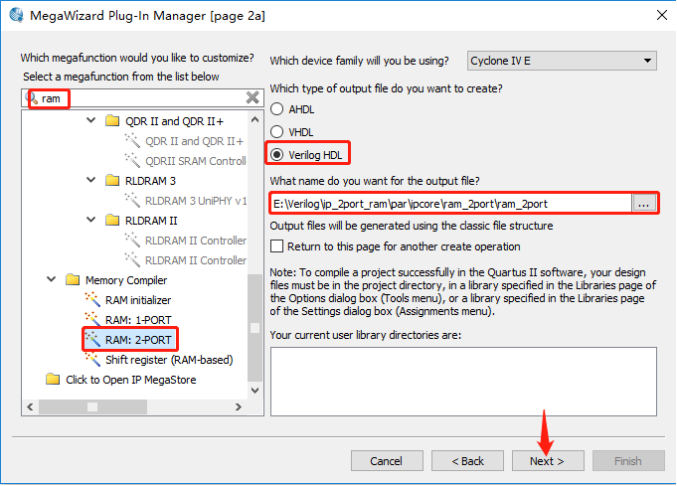

图 19.4.5 选择RAM:2-PORT IP核页面 在该页面中，我们在Memory Compiler下找到RAM:2-PORT，单击选中它，然后我们需要为RAM IP核选择保存的路径及名称。首先大家在工程所在路径par文件夹下创建一个文件夹ipcore，由于本次实验会用到多个IP核，为了方便管理IP核，我们在ipcore文件夹下创建一个ram_2port文件夹，用于存放RAM IP核（如果之前没有创建ipcore和ram_2port文件夹的话）。 然后在“What name do you want for the output file”一栏中输入IP存放的路径及名称，这里我们命名为ram_2port并且选择创建的IP核代码为Verilog HDL。完成这些设置以后，我们点击【Next>】，进入下图所示页面。

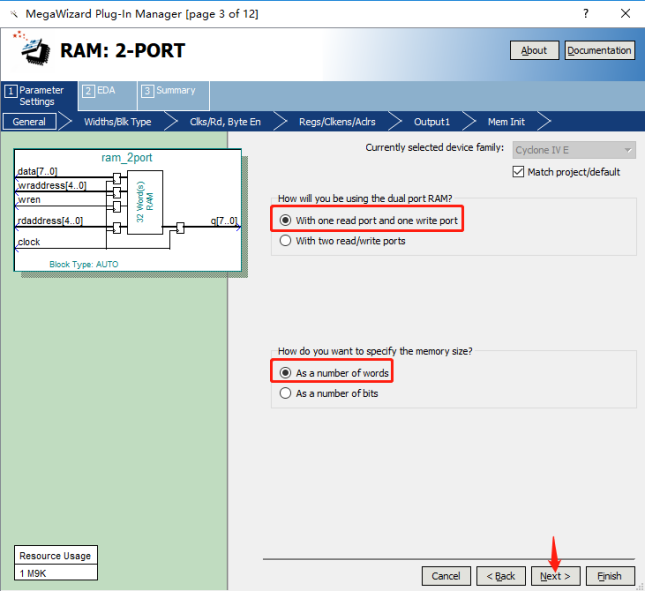

图 19.4.6 RAM IP核参数配置页面 “How will you be using the dual port RAM？”：用于指定双端口RAM的类型，第一个选项选择简单双端口RAM，第二个选项选择真双端口RAM，此处选择第一个（With one read prot and one write port）。 “How do you want to specify the memory size？”：用于指定存储器大小，第一个选项以“word”为单位，第二个选项以“bit”为单位，此处选择第一个（As a number of words）； 然后我们直接点击【Next>】，进入下图所示页面。

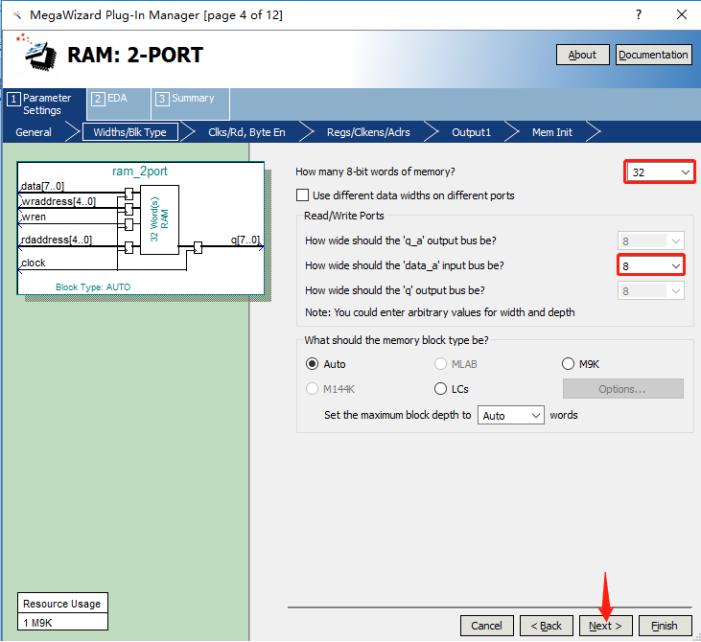

图 19.4.7 RAM存储深度、位宽配置页面 “How many 8-bit words of memory？”：用于设置RAM的存储深度，此处设置为32。 “How wide should the ‘data_a’ input bus be？”：用于RAM的数据位宽，此处设置为8； 其余设置保持默认即可，配置完成后，我们就可以点击【Next】，进入下图所示页面。

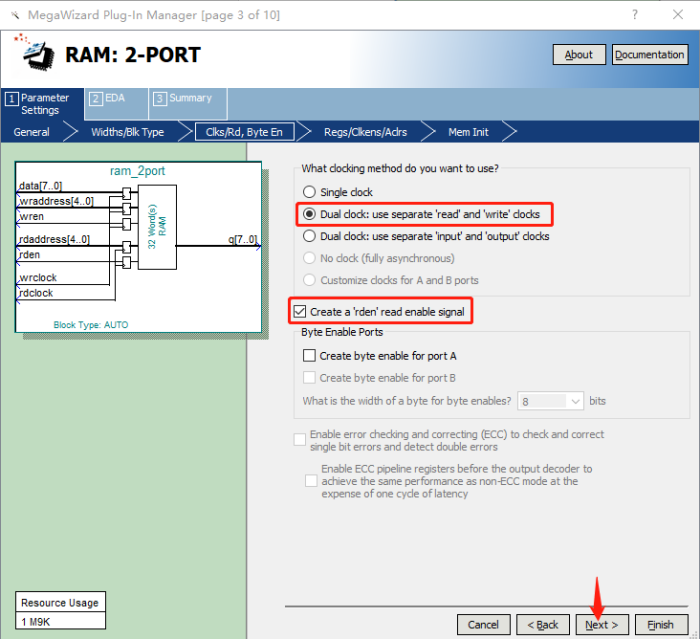

图 19.4.8 RAM时钟、读使能配置页面 “What clocking method do you want to use？”：用于设置双端口RAM的时钟，此处选择第二个（Dual clock:use separate ‘read’ and ‘write’ clocks），即写端口和读端口选择独立的时钟。 “Create a ‘rden’ read enable signal”：选择是否勾选读使能信号，如果不勾选则一直在读，此处勾中这个选项。 配置完成后，我们就可以点击【Next】，进入下图所示页面。

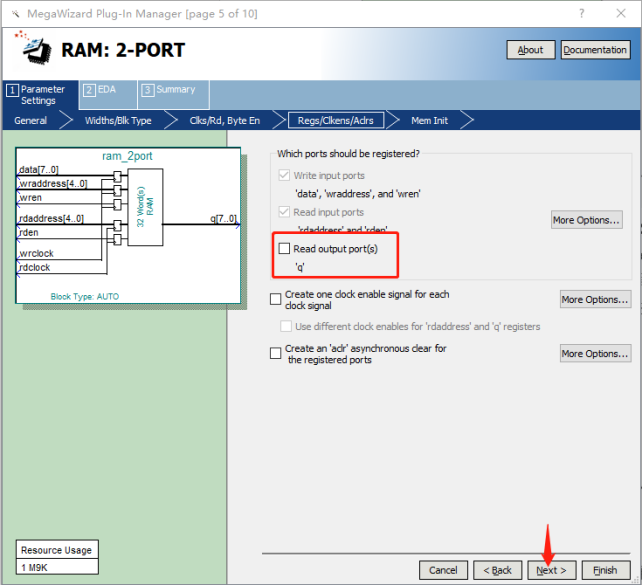

图 19.4.9 RAM 输出寄存器配置 Read output port(s) ‘q’：选择是否寄存输出信号q，如果选中的话，从RAM中读到的q会多延时一个时钟周期输出，此处不勾选。 其余设置保持默认即可，配置完成后，我们就可以点击【Next】，进入下图所示页面。

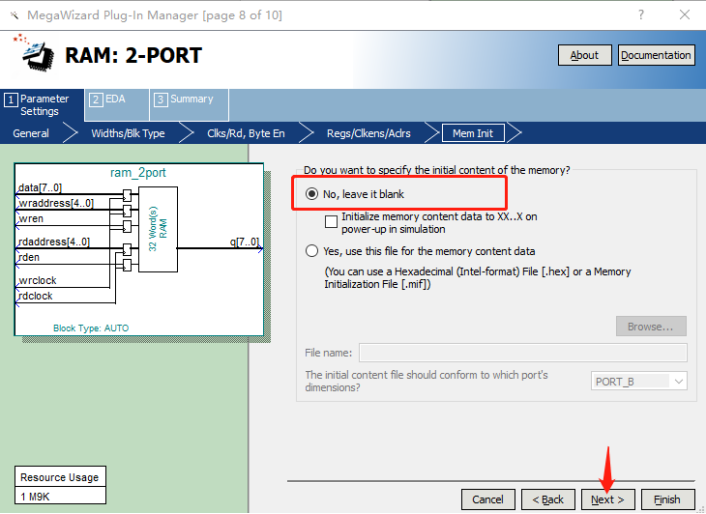

图 19.4.10 RAM初始化配置 从该页面中，我们可以看出，该页面就是对RAM初始化页面。需要注意的是，后面我们还会学习ROM IP核的创建过程，这里和ROM IP核不同的是，ROM IP核不能设置为 No，只能设置为Yes，而我们的 RAM IP 核，我们可以设置为空，也可以进行初始化。在这里我们保持默认设置即可，直接点击【Next】，进入下图所示页面。

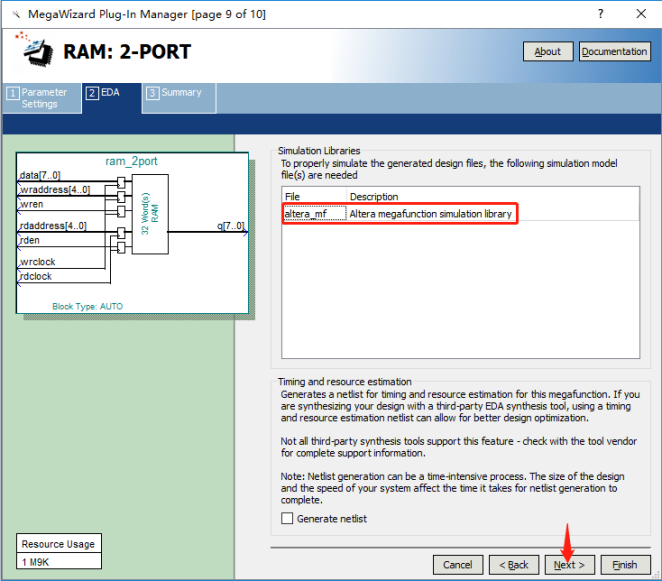

图 19.4.11 EDA的配置页面 从该页面中，我们可以看出，如果我们想要仿真RAM IP核，那么我们需要添加altera_mf仿真库。如果我们想要将此RAM IP核用在其他的EDA工具上，我们可以通过选择Generate netlist这个选项来生成IP_syn.v文件，用于其他的EDA工具中。这里需要注意的是，并不是所有的第三方 EDA工具都支持。在这里直接点击【Next】，进入下图所示页面。

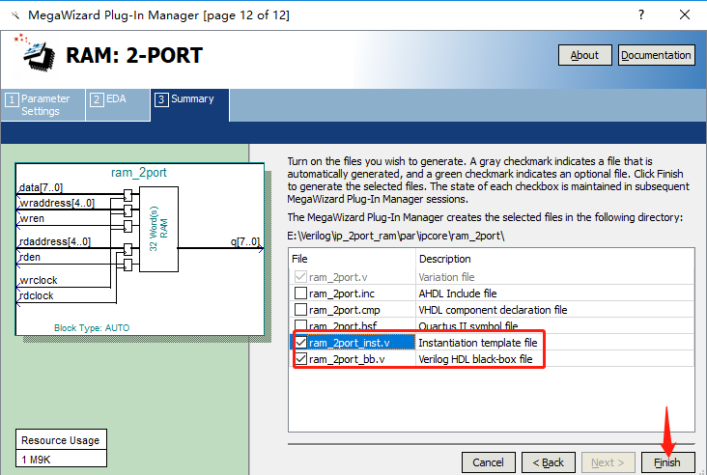

图 19.4.12 Summary 的配置页面 此处勾选ram_2port_inst.v和ram_2port_bb.v，方便对IP核的例化，然后我们点击【Finish】完成整个IP核的创建。接下来Quartus II软件会在ipcore文件夹下创建RAM IP核生成的文件，然后询问我们是否添加至工程，点击“YES”按钮将生成的IP核添加至工程，如下图所示页面。

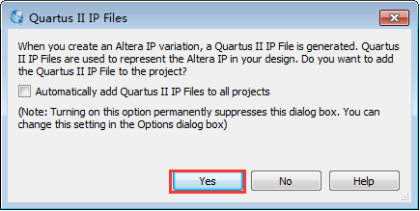

图 19.4.13 IP核添加至工程确认界面 接下来返回到工程界面，在File界面里，我们可以看到生成的ram_2port.qip和ram_2port.v已经添加到工程中。qip是Quartus IP的缩写，我们打开qip的文件可以看到如下图所示的脚本代码。

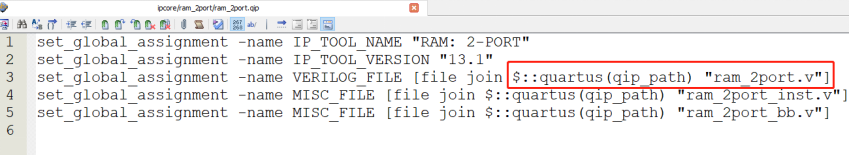

图 19.4.14 ram_2port.qip文件内容 上图中红色框标注的意思是把ram_2port.v文件添加到工程，如果大家在添加IP核后工程里面只有ram_2port.qip文件，而没有ram_2port.v的话也没有关系，工程中只添加ram_2port.qip文件也是可以的。 添加完RAM IP核后，可以在IP核所在的路径下打开ram_2port.v代码，如下图所示。

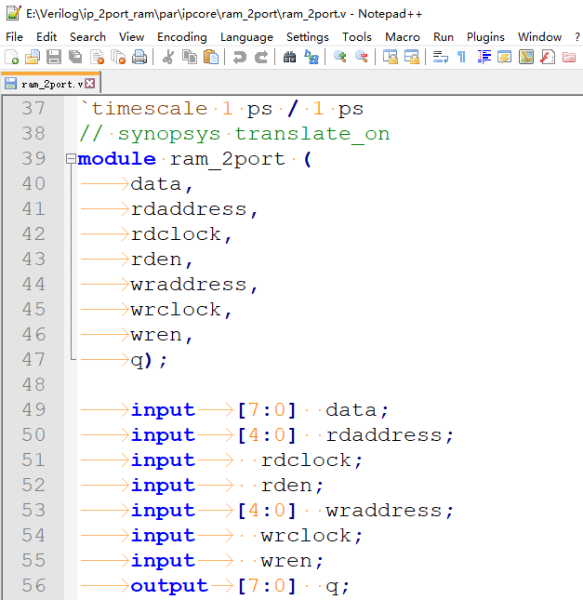

图 19.4.15 RAM IP核添加至工程界面 上图中我们可以看到，ram_2port模块的端口分别为：data（ram写数据）、rdaddress（ram读地址）、rdclock（ram读时钟）、rden（ram读使能信号）、wraddress（ram写地址）、wrclock（ram写时钟）、wren（ram写使能信号）和q（ram读出的数据）。当我们需要写入数据时，把wren信号拉高的同时，给出写地址（wraddress）和写数据（data），数据就会按照指定的地址写入对应的存储单元；当我们需要读数据时，把rden信号拉高，给出读地址（rdaddress），q（ram读出的数据）就会根据指定的地址输出对应存储单元的数据。 至此，RAM IP核的创建已经全部完成，如果需要修改IP核的话，点击在Quartus II软件的菜单栏中找到【Tools】→【MegaWizard Plug-In Manager】按钮并点击打开，下图为打开后的页面。

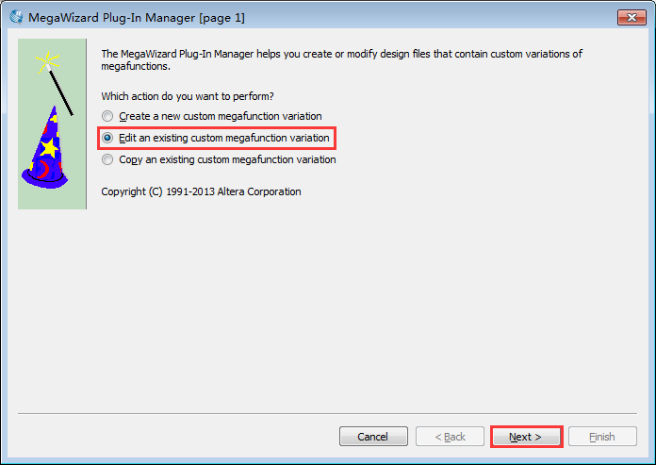

图 19.4.16 修改IP核页面 和我们第一次创建IP核不同的是，这一次我们选择第二个选项，修改已经存在的IP核，然后点击【Next>】，进入选择IP核路径页面，双击ipcore文件夹，进入下图所示页面。然后双击ram_2port.v文件或者选中ram_2port.v文件，点击【Next>】开始重新配置RAM IP核。

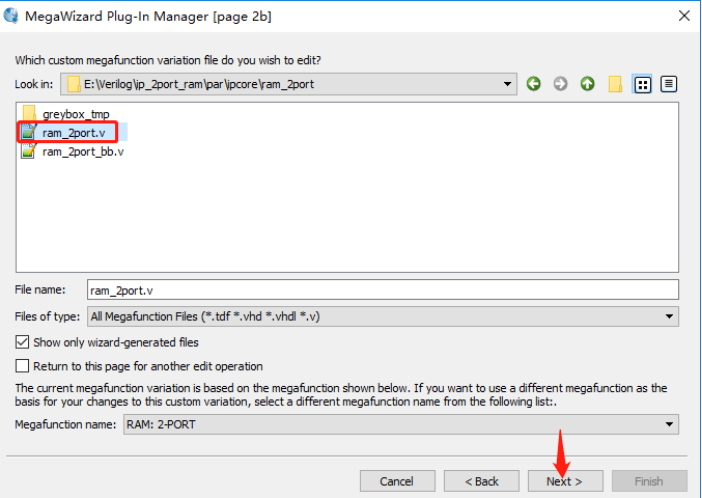

图 19.4.17 选择需要修改的IP核路径页面 除此之外，我们再创建一个PLL IP核（命名为pll_clk），共输出两路时钟，时钟频率分别是50Mhz和25Mhz，存放路径为par/ipcore/pll_clk，如下图所示，创建过程此处不再赘述。 接下来我们设计一个verilog文件对ram进行写入数据，文件名为ram_wr.v，编写的verilog代码如下。

1  module ram_wr(
2      input            clk,           //时钟信号
3      input            rst_n,         //复位信号，低电平有效
4
5      //RAM写端口操作
6      output           ram_wr_en,     //ram写使能
7      output reg [4:0] ram_wr_addr,   //ram写地址
8      output reg [7:0] ram_wr_data    //ram写数据
9  );
10
11 //reg define
12 reg  [5:0]  wr_cnt;                 //写计数器
13
14 //*****************************************************
15 //**                    main code
16 //*****************************************************
17
18 //wr_cnt计数范围在0~31,ram_wr_en为高电平
19 assign ram_wr_en = ((wr_cnt>=6'd0) && (wr_cnt
