定时器捕获高电平持续时间，相信大家都比较熟悉，在我们的例程里边就有，很多客户会问有没有检查脉冲频率的呀，还真没有，但是现在有啦。 本文使用STM32F407,外设TIM5通道一（PA0），实现对外部输入脉冲的频率检测。 那我们知道捕获一个完整脉冲频率，就是需要捕获两次上升沿所用时间，或者两次下降沿所用的时间。本文使用的检测方法为检测两次上升沿的时间。注意TIM5是32位的计数器。
原理讲解

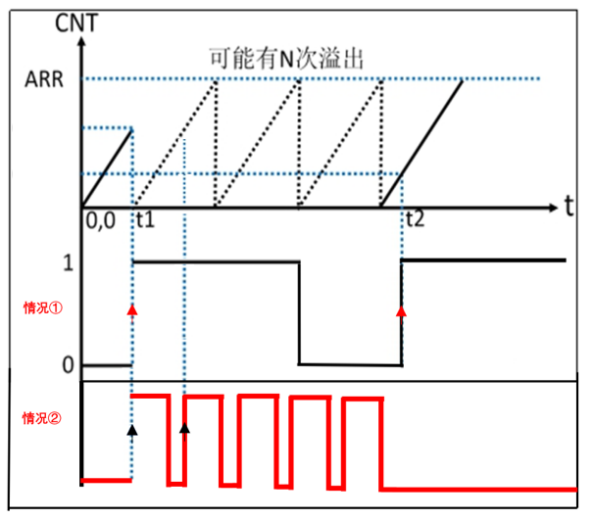

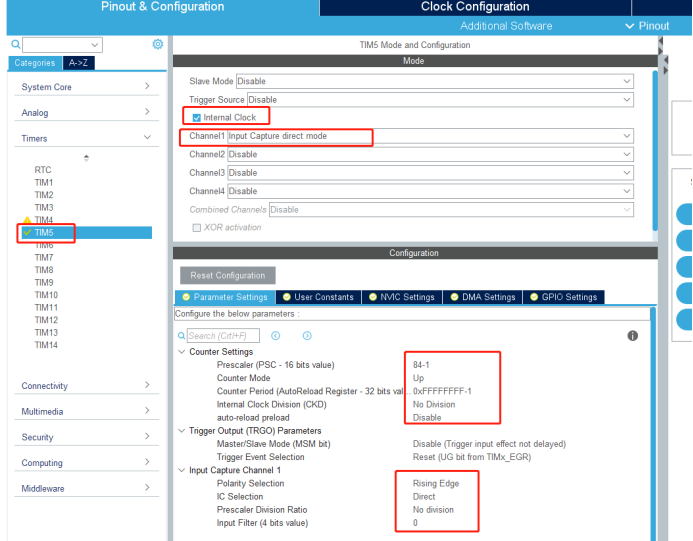

当捕获到第一个上升沿时，清空计数值，使其从0开始计数，之后分成两种情况： 情况①：比较特殊就是两个上升沿之间的间隔时间太长了，需要计数溢出好几次才捕获到第二次的上升沿，此时需要加上溢出次数的用时才是整个脉冲的周期。 **情况②：**比较常规，两个上升沿在一个计数周期内完成采集，此时第二次上升沿所得到的计数值就为整个脉冲周期所计数次数 CubeMX配置 那我们知道这个情况了就可以设计我们的代码了，首先cubemx配置选择TIM5通道一（PA0）为输入捕获模式，设置ARR ，PSC等参数，以及上升沿捕获等，如图：

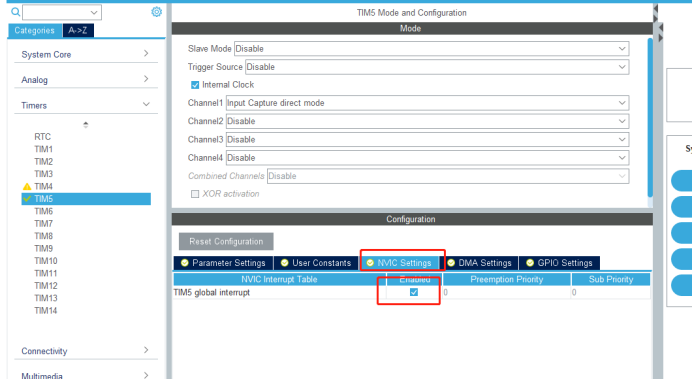

并开启全局中断

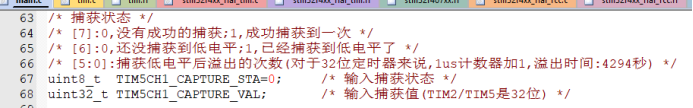

设置好即可生成代码，来到代码设计部分 代码设计 首先定义两个变量，一个代表捕获状态，一个捕获值
/* 捕获状态 / / [7]:0,没有成功的捕获;1,成功捕获到一次，也就是捕获到第二次上升沿 / / [6]:0,还没捕获到第一次上升沿;1,已经捕获到第一次上升沿了 / / [5:0]:捕获低电平后溢出的次数(对于32位定时器来说,1us计数器加1,溢出时间:4294秒) */ 当捕获到第一次上升沿时，把位6置一
捕获到第一次上升沿后，继续捕获到第二次上升沿，代表已经捕获到一个完整脉冲，把最高位置一
这就是捕获状态最高两位的作用，我们只需要判断高2位就知道当前是否捕获完成，后面六位是用来记录溢出次数的，也就是我们前面所说的情况①。

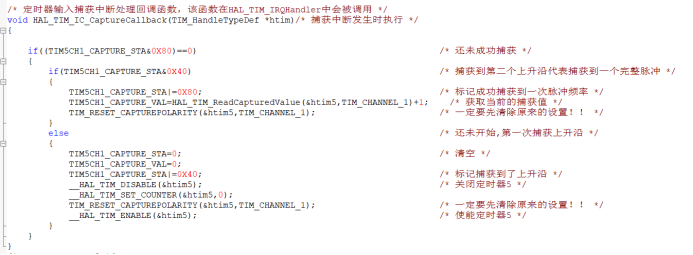

接着就是中断处理：捕获中断

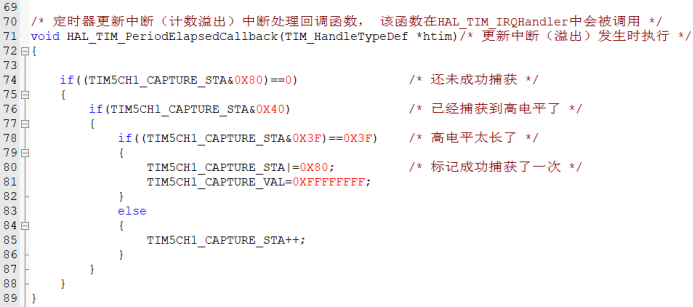

更新中断，用来记录溢出次数

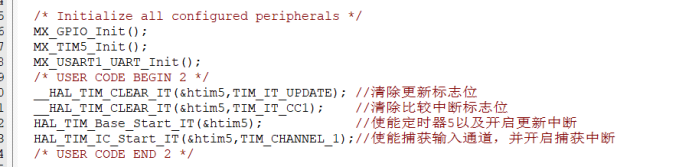

完成了前面几部分我们的核心部分就解决了，接着就是来到主函数main.c，首先初始化各外设，这里用到串口打印所以串口部分也需初始化，并开启定时器各中断等
最后就是到我们的计算频率：
首先定义一个变量temp，记录总的计数次数，然后TIM5挂载在APB1上所以定时器时钟乘2，就是84M,预分频设置84分频，也就是：1M计数频率，所以除以计数总次数，就为脉冲的频率。
实验现象 使用波形发生器输出方波波形接入板子PA0引脚（注意共地），打开串口助手看现象，如图：

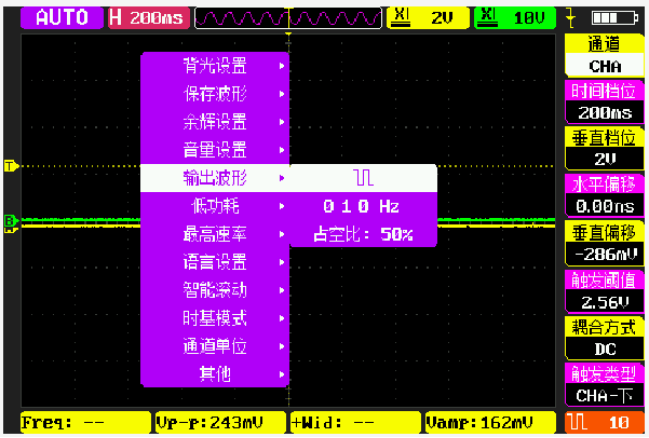

设置脉冲输出10HZ

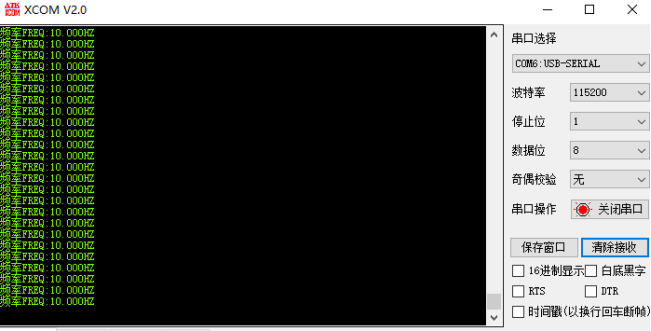

串口打印：

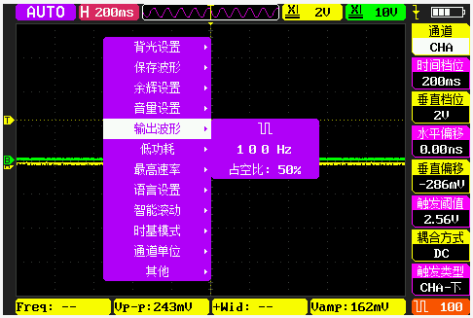

设置脉冲输出100HZ

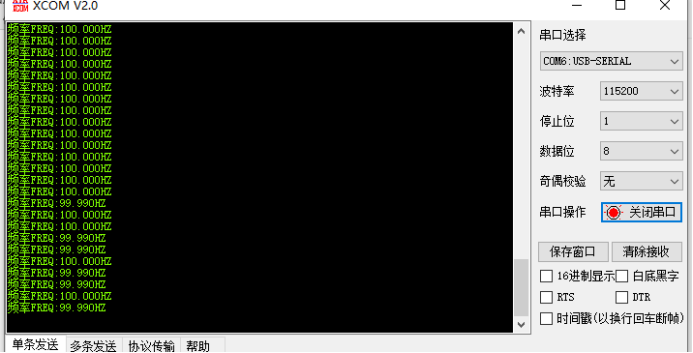

串口打印：
可以看到实验是很精确的，好那我们今天就讲到这里！！！喜欢可以多点赞或留言你们想要看的内容。
