【正点原子FPGA连载】 第十七章 RS485串口通信实验 -摘自【正点原子】领航者ZYNQ之FPGA开发指南_V2.0

1）实验平台：正点原子领航者ZYNQ开发板 2）平台购买地址：https://item.taobao.com/item.htm?&id=606160108761 3）全套实验源码+手册+视频下载地址：http://www.openedv.com/thread-301505-1-1.html 4）对正点原子FPGA感兴趣的同学可以加群讨论：994244016 5）关注正点原子公众号，获取最新资料更新

第十七章 RS485串口通信实验

RS-485是针对UART串口的一种接口标准，它定义了串行通信系统中发送器和接收器的一系列电气特性。相比于RS-232，RS-485标准的通信系统抗干扰能力较强，可实现长距离数据传输，同时支持多个收发器连接到同一个通信网络中。因此，RS-485在工业控制领域以及有类似需求的系统中得到了广泛的应用。 本章包括以下几个部分： 1.1 RS-485简介 1.2 实验任务 1.3 硬件设计 1.4 程序设计 1.5 下载验证  1.1 RS-485简介 在“串口通信实验”章节我们详细地介绍了UART串口通信以及RS-232接口标准。实际上，除了RS-232之外，RS-422和RS-485也都是常用的串行通信接口标准，它们定义了接口不同的电气特性，如RS-232是单端输入输出，而RS-422/485为差分输入输出等。 在介绍RS-485之前，我们先来了解一下串口通信过程中单端传输与差分传输的差别。单端传输是指在发送或接收过程中，用信号线对地线的电压值来表示逻辑“0”和“1”。而差分传输使用两根信号线来传输一路信号，这两根信号线上传输的信号幅值相等，相位相差180度（极性相反），用它们的差值来表示逻辑“0”和“1”，如下图所示。

图 7.5.13.1 差分传输方式 在传输过程中，当信号线上叠加了频率、幅值和相位都相同的干扰信号时（共模干扰），对于单端传输而言，由于地线电位为0，则传输的信号就包含了干扰信号；而在差分传输方式下，干扰可以通过两个信号线上电压的差值抵消，相当于抑制了共模干扰，如下图所示。因此相对于单端传输方式，差分传输大大提高了信号在传输过程中的抗干扰能力，但是需要多余的信号线来实现信号传输。

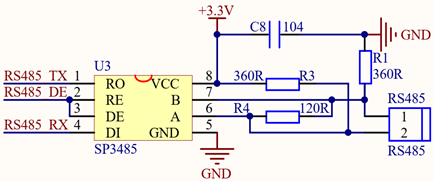

图 7.5.13.2 差分传输抑制共模干扰 RS-232接口标准出现较早，信号采用负逻辑电平、单端传输方式工作。通过一根信号线发送，一根信号线接收，加上一根地线，RS-232可实现全双工通信。由于单端传输方式抗干扰能力差，导致RS-232标准通信距离短（小于15米），数据传输速率低等问题。另外RS-232仅支持一对一通信，存在无法实现多个设备互联的缺点。 RS-422由RS-232发展而来，它是为弥补RS-232之不足而提出的。RS-422采用差分传输（又称平衡传输）方式，将最大传输速率提高到10Mbps；当传输速率在100kbps以下时，传输距离可达1200米。由于采用差分传输方式，RS-422需要4根信号线来实现全双工通信，两根用于发送、两根用于接收，一般会再加上一根地线。RS-422允许在一条传输总线上连接最多10个接收器，从而实现单个设备发送，多个设备接收的功能。 为扩展应用范围，在RS-422基础上又制定了RS-485标准。RS-485同样采用差分传输方式，但是RS-485只有2根信号线，由发送和接收共用，因此发送和接收不能同时进行，只能实现半双工通信。RS-485增加了多点、双向通信能力，即允许多个发送器连接到同一条总线上，各设备通过使能信号控制发送和接收过程。 1.2 实验任务 本节实验任务是使用两块领航者开发板通过RS-485端口互联，由各自开发板上的两个按键分别控制对方开发板上两个LED灯的亮灭。当按键按下时，对方开发板上对应的LED灯点亮；按键释放时，对应的LED灯熄灭。 1.3 硬件设计 RS485串口部分的原理图如下图所示。由于ZYNQ PL侧串口输入输出引脚为TTL电平，用3.3V代表逻辑“1”，0V代表逻辑“0”；而RS-485电平标准采用差分信号的差值电压来代表逻辑“0”和“1”。因此当FPGA与RS485接口标准的设备通信时，需要加电平转换芯片SP3485，实现RS485电平与TTL电平的转换。

图 7.5.13.1 RS485串口原理图 由于RS-485为半双工通信方式，需要通过使能信号来控制发送和接收过程。在下图中，电平转换芯片SP3485的2号引脚为低电平接收使能，3号引脚为高电平发送使能。在这里我们将两个引脚连接在一起，只需要通过一个信号RS485_DE即可控制收发过程：当RS485_DE为高电平时，SP3485处于发送过程；当RS485_DE为低电平时，SP3485处于接收过程。

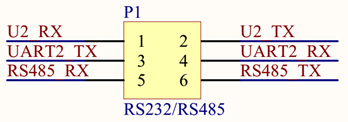

图 7.5.13.2 RS232/RS485选择接口 下图为RS232/RS485的选择接口，由上图可知，SP3485芯片端口的RS485_RX和RS485_TX并没有直接和ZYNQ的引脚相连接，而是连接到开发板的P1口，RS232串口和RS485串口共用P1口的UART2_TX和UART2_RX，UART2_TX和UART2_RX是直接和FPGA的引脚相连接的，这样的设计方式实现了有限IO的多种复用功能。因此，在做RS485串口通信实验时，需要使用杜邦线或者跳帽将RS485_RX和UART2_TX连接在一起，RS485_TX和UART2_RX连接在一起。 除此之外，领航者开发板上还包括了RS485收发方向自动控制电路，如下图所示：

图 7.5.13.3 RS485收发方向自动控制电路 其中，“RS485_RX”网络由ZYNQ输出的UART2_TX驱动。当UART2_TX为高，即不发送时，三极管导通，“RD485_DE”被拉低，此时SP3485芯片工作在接收状态，RS485差分总线的电平被外部电阻强制拉高，达到了输出高电平的的状态。当UART2_TX为低，即开始发送时，三极管截止，“RD485_DE”被拉高，此时SP3485芯片工作在发送状态，RS485差分总线的电平由UART2_TX来驱动。这样就实现了RS485收发状态的自动控制。 本实验中，各端口信号的管脚分配如下表所示： 表 17.3.1 RS485串口通信实验管脚分配 信号名 方向 管脚 端口说明 电平标准 sys_clk input U18 系统时钟，50M LVCMOS33 sys_rst_n input N16 系统复位，低有效 LVCMOS33 rs485_uart_rxd input K14 RS485串口接收 LVCMOS33 rs485_uart_txd output M15 RS485串口发送 LVCMOS33 key[1] input K16 按键1 LVCMOS33 key[0] input L14 按键0 LVCMOS33 led[1] output L15 LED灯1 LVCMOS33 led[0] output H15 LED灯0 LVCMOS33 对应的约束语句如下所示：

create_clock -period 20.000 -name sys_clk  [get_ports sys_clk]

set_property -dict {PACKAGE_PIN U18 IOSTANDARD LVCMOS33} [get_ports sys_clk]
set_property -dict {PACKAGE_PIN N16 IOSTANDARD LVCMOS33} [get_ports sys_rst_n]
set_property -dict {PACKAGE_PIN L14 IOSTANDARD LVCMOS33} [get_ports {key[0]}]
set_property -dict {PACKAGE_PIN K16 IOSTANDARD LVCMOS33} [get_ports {key[1]}]
set_property -dict {PACKAGE_PIN H15 IOSTANDARD LVCMOS33} [get_ports {led[0]}]
set_property -dict {PACKAGE_PIN L15 IOSTANDARD LVCMOS33} [get_ports {led[1]}]
set_property -dict {PACKAGE_PIN K14 IOSTANDARD LVCMOS33} [get_ports rs485_uart_rxd]
set_property -dict {PACKAGE_PIN M15 IOSTANDARD LVCMOS33} [get_ports rs485_uart_txd]

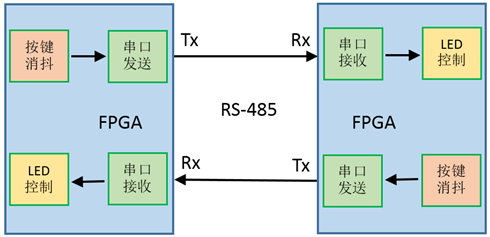

1.4 程序设计 根据实验任务，我们可以大致规划出系统的控制流程：当检测到有按键按下或释放时，将按键数据通过RS485串口发送出去；而当RS485串口接收到对方发送的按键数据时，根据接收到的数据改变LED灯的显示状态。由此画出系统的功能框图如下所示：

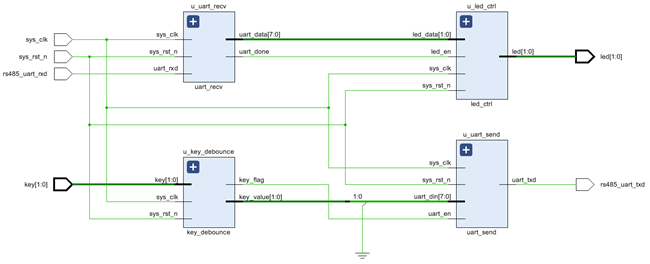

图 7.5.13.1 RS485串口实验系统框图 由系统总体框图可知，FPGA部分包括五个模块，顶层模块（rs485_uart_top）、接收模块（uart_recv）、发送模块（uart_send）、按键消抖模块（key_debounce）和LED灯控制模块（led_ctrl）。其中在顶层模块中完成对另外四个模块的例化。 由于RS-485只是对接口标准的定义，数据的传输仍然是按照UART串口通信协议进行。因此我们可以直接调用“串口通信实验”中的串口发送和接收模块。在这里我们仍然设置数据位为8位，停止位为1位，无校验位，波特率为115200bps。 各模块端口及信号连接如下图所示：

图 7.5.13.2 顶层模块原理图 key_debounce为按键消抖模块，在检测到有按键按下或释放时对按键数据进行消抖处理，在按键数据稳定后给出通知信号key_flag，并将数据由串口发送模块uart_send发送出去。uart_recv为串口接收模块，它负责接收对方发送的按键数据，并在一帧数据（8位）接收结束后给出通知信号uart_done。当LED灯控制模块led_ctrl检测到该通知信号时，根据接收到的按键数据改变板卡上LED灯的显示状态。 顶层模块的代码如下：

1   module rs485_uart_top(
2       input           sys_clk,           //外部50M时钟
3       input           sys_rst_n,         //外部复位信号，低有效
4
5       input  [1:0]    key,               //按键
6       output [1:0]    led,               //led灯
7
8       //uart接口
9       input           rs485_uart_rxd,    //rs485串口接收端口
10      output          rs485_uart_txd     //rs485串口发送端口
11      );
12
13  //parameter define
14  parameter  CLK_FREQ = 50000000;        //定义系统时钟频率
15  parameter  UART_BPS = 115200;          //定义串口波特率
16
17  //wire define
18  wire       tx_en_w;                    //UART发送使能
19  wire       rx_done_w;                  //UART接收完毕信号
20  wire [7:0] tx_data_w;                  //UART发送数据
21  wire [7:0] rx_data_w;                  //UART接收数据
22  wire [1:0] key_value_w;                //消抖后的按键数据
23
24  //*****************************************************
25  //**                    main code
26  //*****************************************************
27  assign tx_data_w = {6'd0,key_value_w}; //将按键消抖后的值送到发送模块
28
29  uart_recv #(                           //串口接收模块
30      .CLK_FREQ       (CLK_FREQ),        //设置系统时钟频率
31      .UART_BPS       (UART_BPS))        //设置串口接收波特率
32  u_uart_recv(
33      .sys_clk        (sys_clk),
34      .sys_rst_n      (sys_rst_n),
35
36      .uart_rxd       (rs485_uart_rxd),
37      .uart_done      (rx_done_w),
38      .uart_data      (rx_data_w)
39      );
40
41  uart_send #(                           //串口发送模块
42      .CLK_FREQ       (CLK_FREQ),        //设置系统时钟频率
43      .UART_BPS       (UART_BPS))        //设置串口发送波特率
44  u_uart_send(
45      .sys_clk        (sys_clk),
46      .sys_rst_n      (sys_rst_n),
47
48      .uart_en        (tx_en_w),
49      .uart_din       (tx_data_w),
50      .uart_txd       (rs485_uart_txd)
51      );
52
53  key_debounce u_key_debounce(
54      .sys_clk        (sys_clk),
55      .sys_rst_n      (sys_rst_n),
56
57      .key            (key),
58      .key_flag       (tx_en_w),         //按键有效通知信号
59      .key_value      (key_value_w)      //按键消抖后的数据
60      );
61
62  led_ctrl u_led_ctrl(
63      .sys_clk        (sys_clk),
64      .sys_rst_n      (sys_rst_n),
65
66      .led_en         (rx_done_w),       //led控制使能
67      .led_data       (rx_data_w[1:0]),  //led控制数据
68      .led            (led)
69  );
70
71  endmodule

顶层模块中主要完成对其余模块的例化，需要注意的是程序第27行：由于板卡上只有2个按键，而串口通信过程中数据位为8位，因此需要将消抖后得到的2按键位数据高位补6个零，然后再给到串口发送模块。同样，在将接收的按键数据用于LED灯控制时，仅将低2位有效位赋值给LED灯控制模块，如第67行所示。 串口接收程序和串口发送程序与“串口通信实验”章节中的代码完全相同。 有关串口收发过程更详细的介绍请大家参考“串口通信实验”，下面我们来介绍一下另外两个模块：按键消抖模块和LED灯控制模块。 在机械按键按下和释放的过程中，由于机械触点的弹性作用，按键开关在闭合的瞬间不会立即稳定地导通，在释放时也不是立刻就能完全断开。因此，在闭合及断开的瞬间均伴随有一连串的抖动，如下图所示。按键的抖动过程体现在数字电路中就是不断变化的高低电平，为避免在抖动过程中采集到错误的按键状态，我们需要对按键数据进行消除抖动处理。

图 7.5.13.3 机械按键抖动过程 按键抖动的时间长短由按键的机械特性决定，一般为5ms～10ms，在抖动时间内按键状态可能会不断的发生变化。由于按键的抖动过程持续时间较短，很快就趋于稳定状态。因此在按键按下及释放之后，若按键能稳定在同一状态且持续时间达20ms，我们就认为抖动过程已经结束，此时的采集的按键数据有效。 按键消抖模块的代码如下所示：

1   module key_debounce(
2       input            sys_clk,          //外部50M时钟
3       input            sys_rst_n,        //外部复位信号，低有效
4
5       input      [1:0] key,              //外部按键输入
6
7       output reg       key_flag,         //按键数据有效信号
8       output reg [1:0] key_value         //按键消抖后的数据
9       );
10
11  //reg define
12  reg [31:0] delay_cnt;
13  reg [ 1:0] key_reg;
14
15  //*****************************************************
16  //**                    main code
17  //*****************************************************
18  always @(posedge sys_clk or negedge sys_rst_n) begin
19      if (!sys_rst_n) begin
20          key_reg
