第三十五章 设备树下的platform驱动编写

上一章我们详细的讲解了Linux下的驱动分离与分层，以及总线、设备和驱动这样的驱动框架。基于总线、设备和驱动这样的驱动框架，Linux内核提出来platform这个虚拟总线，相应的也有platform设备和platform驱动。上一章我们讲解了传统的、未采用设备树的platform设备和驱动编写方法。最新的Linux内核已经支持了设备树，因此在设备树下如何编写platform驱动就显得尤为重要，本章我们就来学习一下如何在设备树下编写platform驱动。

35.1 设备树下的platform驱动简介 platform驱动框架分为总线、设备和驱动，其中总线不需要我们这些驱动程序员去管理，这个是Linux内核提供的，我们在编写驱动的时候只要关注于设备和驱动的具体实现即可。在没有设备树的Linux内核下，我们需要分别编写并注册platform_device和platform_driver，分别代表设备和驱动。在使用设备树的时候，设备的描述被放到了设备树中，因此platform_device就不需要我们去编写了，我们只需要实现platform_driver即可。 35.1.1 修改pinctrl-stm32.c文件 在前面第25章的时候我们详细的讲解了pinctrl，但是在后续的实验中却一直没有使用pinctrl。按道理来讲，在我们使用某个引脚的时候需要先配置其电气属性，比如复用、输入还是输入、默认上下拉等！但是在前面的实验中均没有配置引脚的电气属性，也就是引脚的pinctrl配置。这是因为ST针对STM32MP1提供的Linux系统中，其pinctrl配置的电气属性只能在platform平台下被引用，前面的实验都没用到platform，所以pinctrl配置是不起作用的！ 笔者在使用NXP的I.MX6ULL芯片的时候，Linux系统启动运行过程中会自动解析设备树下的pinctrl配置，然后初始化引脚的电气属性，不需要platform驱动框架。所以pinctrl什么时候有效，不同的芯片厂商有不同的处理费方法，一切以实际所使用的芯片为准！ 对于STM32MP1来说，在使用pinctrl的时候需要修改一下pinctrl-stm32.c这个文件，否则当某个引脚用作GPIO的时候会提示此引脚无法申请到，如图35.1.1.1所示：

图35.1.1.1 IO申请失败 从图35.1.1.1可以看出，提示PI0这个IO已经被其他外设申请走了，不能再申请。打开pinctrl-stm32.c这个文件，找到如下所示代码：

示例代码35.1.1.1 stm32_pmx_ops结构体
1 static const struct pinmux_ops stm32_pmx_ops = {
2   	.get_functions_count    = stm32_pmx_get_funcs_cnt,
3   	.get_function_name  = stm32_pmx_get_func_name,
4   	.get_function_groups    = stm32_pmx_get_func_groups,
5   	.set_mux        = stm32_pmx_set_mux,
6   	.gpio_set_direction = stm32_pmx_gpio_set_direction,
7   	.strict         = true,
8 };

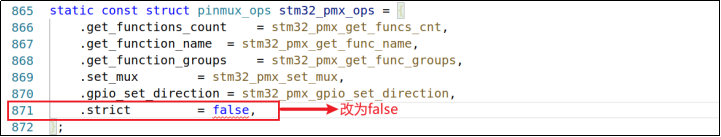

第7行的strict成员变量默认为true，我们需要将其改为false，改完以后如图35.1.1.2所示：

图35.1.1.2 修改后的stm32_pmx_ops结构体 修改完成以后使用如下命令重新编译Linux内核： make uImage LOADADDR=0XC2000040 -j16 //编译内核 编译完成以后使用新的uImage启动即可。 35.1.2 创建设备的pinctrl节点 上面已经说了，在platform驱动框架下必须使用pinctrl来配置引脚复用功能。我们以本章实验需要用到的LED0为例，编写LED0引脚的 pinctrl配置。打开stm32mp15-pinctrl.dtsi文件，STM32MP1的所有引脚pinctrl配置都是在这个文件里面完成的，在pinctrl节点下添加如下所示内容：

示例代码35.1.2.1 GPIO的pinctrl配置
1 led_pins_a: gpioled-0 {
2   	pins {
3       		pinmux = ;
4       		drive-push-pull;
5       		bias-pull-up;
6       		output-high;
7       		slew-rate = ;
8   	};
9 };

示例代码35.1.2.1中的gpio_pins_a节点就是LED的pinctrl配置，把PI0端口复用为GPIO功能，同时设置PI0的电气特性。我们已经在25.1.1小节详细的讲解过如何配置STM32MP1的电气属性，大家可以回过头去看一下，这里我们就简单介绍一下LED0的配置：
第3行，设置PI0复用为GPIO功能。
第4行，设置PI0为推挽输出。
第5行，设置PI0内部上拉。
第6行，设置PI0默认输出高电平。
第7行，设置PI0的速度为0档，也就是最慢。

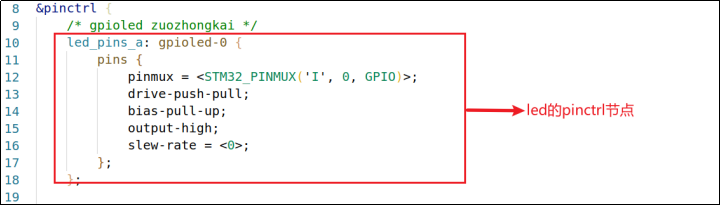

添加完成以后如图35.1.2.1所示：

图35.1.2.1 led对应的pinctrl节点 35.1.3 在设备树中创建设备节点 接下来要在设备树中创建设备节点来描述设备信息，重点是要设置好compatible属性的值，因为platform总线需要通过设备节点的compatible属性值来匹配驱动！这点要切记。修改25.4.1.2小节中我们创建的gpioled节点，修改以后的内容如下： 示例代码35.1.3.1 gpioled设备节点

1 gpioled {
2   	compatible = "alientek,led";
3   	pinctrl-names = "default";
4   	status = "okay";
5   	pinctrl-0 = ;
6  		led-gpio = ;
7 };

第2行的compatible属性值为“alientek,led”，因此一会在编写platform驱动的时候of_match_table属性表中要有“alientek,led”。 第5行里，pinctrl-0属性设置LED的PIN对应的pinctrl节点，也就是我们在示例代码35.1.1中编写的led_pins_a。 35.1.4 编写platform驱动的时候要注意兼容属性 上一章已经详细的讲解过了，在使用设备树的时候platform驱动会通过of_match_table来保存兼容性值，也就是表明此驱动兼容哪些设备。所以，of_match_table将会尤为重要，比如本例程的platform驱动中platform_driver就可以按照如下所示设置：

示例代码35.1.4.1 of_match_table匹配表的设置
1  	static const struct of_device_id led_of_match[] = {
2   	{ .compatible = "alientek,led" },  /* 兼容属性 */
3   	{ /* Sentinel */ }
4  	};
5
6  	MODULE_DEVICE_TABLE(of, led_of_match);
7
8  	static struct platform_driver led_platform_driver = {
9   	.driver = {
10      	.name       = "stm32mp1-led",
11      	.of_match_table = led_of_match,
12  	},
13  	.probe          = led_probe,
14  	.remove         = led_remove,
15 	};

第1~4行，of_device_id表，也就是驱动的兼容表，是一个数组，每个数组元素为of_device_id类型。每个数组元素都是一个兼容属性，表示兼容的设备，一个驱动可以跟多个设备匹配。这里我们仅仅匹配了一个设备，那就是示例代码35.1.2中创建的gpioled这个设备。第2行的compatible值为“alientek,led”，驱动中的compatible属性和设备中的compatible属性相匹配，因此驱动中对应的probe函数就会执行。注意第3行是一个空元素，在编写of_device_id的时候最后一个元素一定要为空！
第6行，通过MODULE_DEVICE_TABLE声明一下led_of_match这个设备匹配表。
第11行，设置platform_driver中的of_match_table匹配表为上面创建的leds_of_match，至此我们就设置好了platform驱动的匹配表了。
最后就是编写驱动程序，基于设备树的platform驱动和上一章无设备树的platform驱动基本一样，都是当驱动和设备匹配成功以后先根据设备树里的pinctrl属性设置PIN的电气特性再去执行probe函数。我们需要在probe函数里面执行字符设备驱动那一套，当注销驱动模块的时候remove函数就会执行，都是大同小异的。

35.2 检查引脚复用配置 35.2.1 检查引脚pinctrl配置 STM32MP1的一个引脚可以复用为多种功能，比如PI0可以作为GPIO、TIM5_CH4、SPI2_NSS、DCMI_D13、LCD_G5等。我们在做STM32单片机开发的时候，一个IO可以被多个外设使用，比如PI0同时作为TIM5_CH4、LCD_G5，但是同一时刻只能用做一个功能，比如做LCD_G5的时候就不能做TIM5_CH4！在嵌入式Linux下，我们要严格按照一个引脚对应一个功能来设计硬件，比如PI0现在要用作GPIO来驱动LED灯，那么就不能将PI0作为其他功能，比如你在设计硬件的时候就不能再将PI0作为LCD_G5。 正点原子STM32MP1开发板上将PI0连接到了LED0上，也就是将其用作普通的GPIO，对应的pinctrl配置就是示例代码35.1.2.1。但是stm32mp15-pinctrl.dtsi是ST根据自己官方EVK开发板编写的，因此PI0就可能被ST官方用作其他功能，大家在stm32mp15-pinctrl.dtsi里面找到如下所示代码：

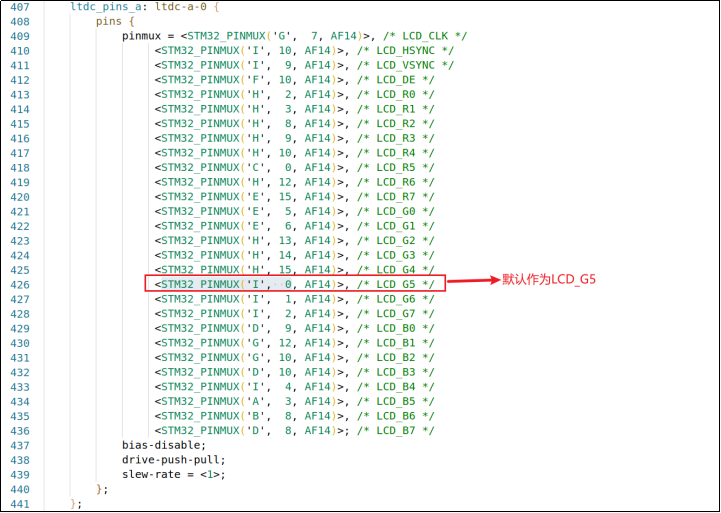

图35.2.1.1 ltdc_pins_a节点 从图35.2.1.1可以看出，ST官方默认将PI0复用为LCD_G5，前面说了，一个IO只能复用为一个功能，因此我们需要将图35.2.1.1中的“”屏蔽掉，因为我们现在要将PI0用作GPIO。同样的，继续在stm32mp15-pinctrl.dtsi文件里面查找，会发现如图35.2.1.2所示的地方也将PI0复用为了LCD_G5：

图35.2.1.2 ltdc_pins_sleep_a节点 图35.2.1.2中的ltdc_pins_sleep_a节点也将PI0复用为LCD_G5，将这行代码也屏蔽掉。确保所使用的设备树中，一个引脚只复用为一个功能！ 35.2.2 检查GPIO占用 上一小节只是检查了一下，PI0这个引脚有没有被复用为多个设备，本节我们将PI0复用为GPIO。因为我们是在ST官方提供的设备树上修改的，因此还要检查一下当PI0作为GPIO的时候，ST官方有没有将这个GPIO分配给其他设备。其实对于PI0这个引脚来说不会的，因为ST官方将其复用为了LCD_G5，所以也就不存在说将其在作为GPIO分配给其他设备。但是我们在实际开发中要考虑到这一点，说不定其他的引脚就会被分配给某个设备做GPIO，而我们没有检查，导致两个设备都用这一个GPIO，那么肯定有一个因为申请不到GPIO而导致驱动无法工作。 所以当我们将一个引脚用作GPIO的时候，一定要检查一下当前设备树里面是否有其他设备也使用到了这个GPIO，保证设备树中只有一个设备树在使用这个GPIO。 35.3 硬件原理图分析 本实验的硬件原理参考21.2小节即可。 35.4 实验程序编写 本实验对应的例程路径为：开发板光盘 1、程序源码2、Linux驱动例程18_dtsplatform。 本章实验我们编写基于设备树的platform驱动，所以需要在设备树中添加设备节点，然后我们只需要编写platform驱动即可。 35.4.1 修改设备树文件 首先修改设备树文件，加上我们需要的设备信息，本章我们就使用到一个LED0。需要创建LED0引脚的pinctrl节点，这个直接使用示例代码35.1.2.1中的led_pins_a节点。另外也要创建一个LED0设备节点，这个直接使用示例代码35.1.3.1中的 gpioled设备节点。 35.4.2 platform驱动程序编写 设备已经准备好了，接下来就要编写相应的platform驱动了，新建名为“18_dtsplatform”的文件夹，然后在18_dtsplatform文件夹里面创建vscode工程，工作区命名为“dtsplatform”。新建名为leddriver.c的驱动文件，在leddriver.c中输入如下所示内容：

示例代码35.4.2.1 leddriver.c文件代码段
1   #include
2   #include
3   #include
4   #include
5   #include
6   #include
7   #include
8   #include
9   #include
10  #include
11  #include
12  #include
13  #include
14  #include
15  #include
16  #include
17  #include
18  #include
19  #include
20  #include
21  #include
22  #include
23
24  #define LEDDEV_CNT  	1               		/* 设备号长度  	*/
25  #define LEDDEV_NAME 	"dtsplatled"    	/* 设备名字     */
26  #define LEDOFF       	0
27  #define LEDON        	1
28
29  /* leddev设备结构体 */
30  struct leddev_dev{
31      dev_t devid;                			/* 设备号    		*/
32      struct cdev cdev;          			/* cdev     		*/
33      struct class *class;        			/* 类      			*/
34      struct device *device;      			/* 设备       		*/
35      struct device_node *node;   			/* LED设备节点 		*/
36      int gpio_led;               			/* LED灯GPIO标号	*/
37  };
38
39  struct leddev_dev leddev;       			/* led设备 		*/
40
41  /*
42   * @description 	: LED打开/关闭
43   * @param - sta 	: LEDON(0) 打开LED，LEDOFF(1) 关闭LED
44   * @return        	: 无
45   */
46  void led_switch(u8 sta)
47  {
48      if (sta == LEDON )
49          gpio_set_value(leddev.gpio_led, 0);
50      else if (sta == LEDOFF)
51          gpio_set_value(leddev.gpio_led, 1);
52  }
53
54  static int led_gpio_init(struct device_node *nd)
55  {
56      int ret;
57
58      /* 从设备树中获取GPIO */
59      leddev.gpio_led = of_get_named_gpio(nd, "led-gpio", 0);
60      if(!gpio_is_valid(leddev.gpio_led)) {
61          printk(KERN_ERR "leddev: Failed to get led-gpio\n");
62          return -EINVAL;
63      }
64
65      /* 申请使用GPIO */
66      ret = gpio_request(leddev.gpio_led, "LED0");
67      if (ret) {
68          printk(KERN_ERR "led: Failed to request led-gpio\n");
69          return ret;
70      }
71
72      /* 将GPIO设置为输出模式并设置GPIO初始电平状态 */
73      gpio_direction_output(leddev.gpio_led,1);
74
75      return 0;
76  }
77
78  /*
79   * @description  	: 打开设备
80   * @param – inode	: 传递给驱动的inode
81   * @param - filp 	: 设备文件，file结构体有个叫做private_data的成员变量
82   *                    一般在open的时候将private_data指向设备结构体。
83   * @return        	: 0 成功;其他 失败
84   */
85  static int led_open(struct inode *inode, struct file *filp)
86  {
87      return 0;
88  }
89
90  /*
91   * @description 	: 向设备写数据
92   * @param – filp	: 设备文件，表示打开的文件描述符
93   * @param - buf 	: 要写给设备写入的数据
94   * @param - cnt  	: 要写入的数据长度
95   * @param – offt	: 相对于文件首地址的偏移
96   * @return        	: 写入的字节数，如果为负值，表示写入失败
97   */
98  static ssize_t led_write(struct file *filp, const char __user *buf,
size_t cnt, loff_t *offt)
99  {
100     int retvalue;
101     unsigned char databuf[1];
102     unsigned char ledstat;
103
104     retvalue = copy_from_user(databuf, buf, cnt);
105     if(retvalue dev.of_node);
140     if(ret
