RTC也就是实时时钟，用于记录当前系统时间，对于Linux系统而言时间是非常重要的，就和我们使用Windows电脑或手机查看时间一样，我们在使用Linux设备的时候也需要查看时间。本章我们就来学习一下如何编写Linux下的RTC驱动程序。
42.1 Linux内核RTC驱动简介 RTC设备驱动是一个标准的字符设备驱动，应用程序通过open、release、read、write和ioctl等函数完成对RTC设备的操作，本章我们主要学习如何使用STM32MP1内部自带的RTC外设。 Linux内核将RTC设备抽象为rtc_device结构体，因此RTC设备驱动就是申请并初始化rtc_device，最后将rtc_device注册到Linux内核里面，这样Linux内核就有一个RTC设备的。至于RTC设备的操作肯定是用一个操作集合(结构体)来表示的，我们先来看一下rtc_device构体，此结构体定义在include/linux/rtc.h文件中，结构体内容如下(删除条件编译)：
示例代码42.1.1 rtc_device结构体
100 struct rtc_device {
101 struct device dev; /* 设备 */
102 struct module *owner;
103
104 int id; /* ID */
105
106 const struct rtc_class_ops *ops; /* RTC设备底层操作函数 */
107 struct mutex ops_lock;
108
109 struct cdev char_dev; /* 字符设备 */
110 unsigned long flags;
111
112 unsigned long irq_data;
113 spinlock_t irq_lock;
114 wait_queue_head_t irq_queue;
115 struct fasync_struct *async_queue;
116
117 int irq_freq;
118 int max_user_freq;
119
120 struct timerqueue_head timerqueue;
121 struct rtc_timer aie_timer;
122 struct rtc_timer uie_rtctimer;
123 struct hrtimer pie_timer; /* sub second exp, so needs hrtimer */
124 int pie_enabled;
125 struct work_struct irqwork;
126 /* Some hardware can't support UIE mode */
127 int uie_unsupported;
......
159 };
我们需要重点关注的是ops成员变量，这是一个rtc_class_ops类型的指针变量，rtc_class_ops为RTC设备的最底层操作函数集合，包括从RTC设备中读取时间、向RTC设备写入新的时间值等。因此，rtc_class_ops是需要用户根据所使用的RTC设备编写的，此结构体定义在include/linux/rtc.h文件中，内容如下：
示例代码42.1.2 rtc_class_ops 结构体
75 struct rtc_class_ops {
76 int (*ioctl)(struct device *, unsigned int, unsigned long);
77 int (*read_time)(struct device *, struct rtc_time *);
78 int (*set_time)(struct device *, struct rtc_time *);
79 int (*read_alarm)(struct device *, struct rtc_wkalrm *);
80 int (*set_alarm)(struct device *, struct rtc_wkalrm *);
81 int (*proc)(struct device *, struct seq_file *);
82 int (*alarm_irq_enable)(struct device *, unsigned int enabled);
83 int (*read_offset)(struct device *, long *offset);
84 int (*set_offset)(struct device *, long offset);
85 };
看名字就知道rtc_class_ops操作集合中的这些函数是做什么的了，但是我们要注意，rtc_class_ops中的这些函数只是最底层的RTC设备操作函数，并不是提供给应用层的file_operations函数操作集。RTC是个字符设备，那么肯定有字符设备的file_operations函数操作集，Linux内核提供了一个RTC通用字符设备驱动文件，文件名为drivers/rtc/dev.c，dev.c文件提供了所有RTC设备共用的file_operations函数操作集，如下所示：
示例代码42.1.3 RTC通用 file_operations操作集
431 static const struct file_operations rtc_dev_fops = {
432 .owner = THIS_MODULE,
433 .llseek = no_llseek,
434 .read = rtc_dev_read,
435 .poll = rtc_dev_poll,
436 .unlocked_ioctl = rtc_dev_ioctl,
437 .open = rtc_dev_open,
438 .release = rtc_dev_release,
439 .fasync = rtc_dev_fasync,
440 };
看到示例代码42.1.3是不是很熟悉了，标准的字符设备操作集。应用程序可以通过ioctl函数来设置/读取时间、设置/读取闹钟的操作，对应的rtc_dev_ioctl函数就会执行。 rtc_dev_ioctl最终会通过操作rtc_class_ops中的read_time、set_time等函数来对具体RTC设备的读写操作。我们简单来看一下rtc_dev_ioctl函数，函数内容如下(有省略)：
示例代码42.1.4 rtc_dev_ioctl函数代码段
202 static long rtc_dev_ioctl(struct file *file,
203 unsigned int cmd, unsigned long arg)
204 {
205 int err = 0;
206 struct rtc_device *rtc = file->private_data;
207 const struct rtc_class_ops *ops = rtc->ops;
208 struct rtc_time tm;
209 struct rtc_wkalrm alarm;
210 void __user *uarg = (void __user *)arg;
211
212 err = mutex_lock_interruptible(&rtc->ops_lock);
213 if (err)
214 return err;
......
253 switch (cmd) {
......
317 case RTC_RD_TIME: /* 读取时间 */
318 mutex_unlock(&rtc->ops_lock);
319
320 err = rtc_read_time(rtc, &tm);
321 if (err ops_lock);
330
331 if (copy_from_user(&tm, uarg, sizeof(tm)))
332 return -EFAULT;
333
334 return rtc_set_time(rtc, &tm);
.....
385 default:
386 /* Finally try the driver's ioctl interface */
387 if (ops->ioctl) {
388 err = ops->ioctl(rtc->dev.parent, cmd, arg);
389 if (err == -ENOIOCTLCMD)
390 err = -ENOTTY;
391 } else {
392 err = -ENOTTY;
393 }
394 break;
395 }
396
397 done:
398 mutex_unlock(&rtc->ops_lock);
399 return err;
400 }
第317行，RTC_RD_TIME为时间读取命令。 第320行，如果是读取时间命令的话就调用rtc_read_time函数获取当前RTC时钟， rtc_read_time会调用__rtc_read_time函数，__rtc_read_time函数内容如下：
示例代码42.1.5 __rtc_read_time函数代码段
84 static int __rtc_read_time(struct rtc_device *rtc, struct rtc_time *tm)
85 {
86 int err;
87
88 if (!rtc->ops) {
89 err = -ENODEV;
90 } else if (!rtc->ops->read_time) {
91 err = -EINVAL;
92 } else {
93 memset(tm, 0, sizeof(struct rtc_time));
94 err = rtc->ops->read_time(rtc->dev.parent, tm);
95 if (err dev, "read_time: fail to read: %d\n",
97 err);
98 return err;
99 }
100
101 rtc_add_offset(rtc, tm);
102
103 err = rtc_valid_tm(tm);
104 if (err dev, "read_time: rtc_time isn't valid\n");
106 }
107 return err;
108 }
从第94行可以看出，__rtc_read_time函数会通过调用rtc_class_ops中的read_time成员变量来从RTC设备中获取当前时间。rtc_dev_ioctl函数对其他的命令处理都是类似的，比如RTC_ALM_READ命令会通过rtc_read_alarm函数获取到闹钟值，而rtc_read_alarm函数经过层层调用，最终会调用rtc_class_ops中的read_alarm函数来获取闹钟值。 至此，Linux内核中RTC驱动调用流程就很清晰了，如图42.1.1所示：

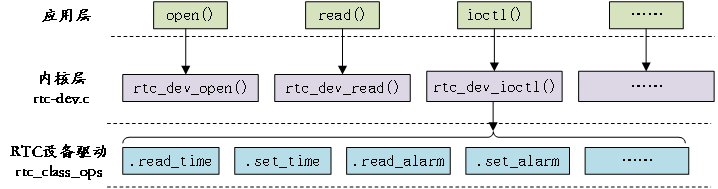

图42.1.1 Linux RTC驱动调用流程 当rtc_class_ops准备好以后需要将其注册到Linux内核中，这里我们可以使用rtc_device_register函数完成注册工作。此函数会申请一个rtc_device并且初始化这个rtc_device，最后向调用者返回这个rtc_device，此函数原型如下：
struct rtc_device *rtc_device_register(const char *name,
struct device *dev,
const struct rtc_class_ops *ops,
struct module *owner)
函数参数和返回值含义如下： name：设备名字。 dev：设备。 ops：RTC底层驱动函数集。 owner：驱动模块拥有者。 返回值：注册成功的话就返回rtc_device，错误的话会返回一个负值。 当卸载RTC驱动的时候需要调用rtc_device_unregister函数来注销注册的rtc_device，函数原型如下： void rtc_device_unregister(struct rtc_device *rtc) 函数参数和返回值含义如下： rtc：要删除的rtc_device。 返回值：无。 还有另外一对rtc_device注册函数devm_rtc_device_register和devm_rtc_device_unregister，分别为注册和注销rtc_device。 42.2 STM32MP1内部RTC驱动分析 先直接告诉大家，STM32MP1的RTC驱动我们不用自己编写，因为ST已经写好了。其实对于大多数的SOC来讲，内部RTC驱动都不需要我们去编写，半导体厂商会编写好。但是这不代表我们就偷懒了，虽然不用编写RTC驱动，但是我们得看一下这些原厂是怎么编写RTC驱动的。 分析驱动，先从设备树入手，打开stm32mp151.dtsi，在里面找到如下rtc设备节点，节点内容如下所示：
示例代码42.2.1 stm32mp151.dtsi文件rtc节点
1746 rtc: rtc@5c004000 {
1747 compatible = "st,stm32mp1-rtc";
1748 reg = ;
1749 clocks = ,
1750 ;
1751 clock-names = "pclk", "rtc_ck";
1752 interrupts-extended = ;
1753 status = "disabled";
1754 };
第1747行设置兼容属性compatible的值为“st,stm32mp1-rtc”，因此在Linux内核源码中搜索此字符串即可找到对应的驱动文件，此文件为drivers/rtc/rtc-stm32.c，在rtc-stm32.c文件中找到如下所示内容：
示例代码42.2.2 设备 platform驱动框架
719 static const struct of_device_id stm32_rtc_of_match[] = {
720 { .compatible = "st,stm32-rtc", .data = &stm32_rtc_data },
721 { .compatible = "st,stm32h7-rtc", .data = &stm32h7_rtc_data },
722 { .compatible = "st,stm32mp1-rtc", .data = &stm32mp1_data },
723 {}
724 };
725 MODULE_DEVICE_TABLE(of, stm32_rtc_of_match);
726
......
1020 static struct platform_driver stm32_rtc_driver = {
1021 .probe = stm32_rtc_probe,
1022 .remove = stm32_rtc_remove,
1023 .driver = {
1024 .name = DRIVER_NAME,
1025 .pm = &stm32_rtc_pm_ops,
1026 .of_match_table = stm32_rtc_of_match,
1027 },
1028 };
1029
1030 module_platform_driver(stm32_rtc_driver);
第719~723行，设备树ID表。第722行，刚好有一个compatible属性和设备树的rtc的compatible属性值一样，所以rtc设备节点会和此驱动匹配。
第1020~1028行，标准的platform驱动框架，当设备和驱动匹配成功以后stm32_rtc_probe函数就会执行，我们来看一下stm32_rtc_probe函数，函数内容如下(有省略)：
示例代码42.2.3 stm32_rtc_probe函数代码段
789 static int stm32_rtc_probe(struct platform_device *pdev)
790 {
791 struct stm32_rtc *rtc;
792 const struct stm32_rtc_registers *regs;
793 struct resource *res;
794 int ret;
795
796 rtc = devm_kzalloc(&pdev->dev, sizeof(*rtc), GFP_KERNEL);
797 if (!rtc)
798 return -ENOMEM;
799
800 res = platform_get_resource(pdev, IORESOURCE_MEM, 0);
801 rtc->base = devm_ioremap_resource(&pdev->dev, res);
......
856 ret = clk_prepare_enable(rtc->rtc_ck);
857 if (ret)
858 goto err;
......
872 ret = stm32_rtc_init(pdev, rtc);
873 if (ret)
874 goto err;
875
876 rtc->irq_alarm = platform_get_irq(pdev, 0);
877 if (rtc->irq_alarm irq_alarm;
879 goto err;
880 }
......
892 rtc->rtc_dev = devm_rtc_device_register(&pdev->dev, pdev->name,
893 &stm32_rtc_ops, THIS_MODULE);
894 if (IS_ERR(rtc->rtc_dev)) {
895 ret = PTR_ERR(rtc->rtc_dev);
896 dev_err(&pdev->dev, "rtc device registration failed, err=%d\n",
897 ret);
898 goto err;
899 }
900
901 /* Handle RTC alarm interrupts */
902 ret = devm_request_threaded_irq(&pdev->dev, rtc->irq_alarm, NULL,
903 stm32_rtc_alarm_irq, IRQF_ONESHOT,
904 pdev->name, rtc);
905 if (ret) {
906 dev_err(&pdev->dev, "IRQ%d (alarm interrupt) already claimed\n",
907 rtc->irq_alarm);
908 goto err;
909 }
......
940
941 return 0;
......
954 }
第796行，调用devm_kzalloc申请rtc大小的空间，返回申请空间的首地址。
第800行，调用 platform_get_resource 函数从设备树中获取到 RTC 外设寄存器基地址。
第801行，调用函数 devm_ioremap_resource 完成内存映射，得到 RTC 外设寄存器物理基地址对应的虚拟地址。 第856行，调用clk_prepare_enable函数使能时钟。 第872行，初始化STM32MP1 rtc的寄存器。 第876行，获取设备树的中断号。 第892行，调用 devm_rtc_device_register 函数向系统注册 rtc_devcie，RTC 底层驱动集为stm32_rtc_ops。stm32_rtc_ops操作集包含了读取/设置RTC时间，读取/设置闹钟等函数。 第902行，调用devm_request_threaded_irq函数请求RTC中断，中断服务函数为stm32_rtc_alarm_irq，用于RTC闹钟中断。 stm32_rtc_ops内容如下所示：
示例代码42.2.4 rtc_class_ops操作集
623 static const struct rtc_class_ops stm32_rtc_ops = {
624 .read_time = stm32_rtc_read_time,
625 .set_time = stm32_rtc_set_time,
626 .read_alarm = stm32_rtc_read_alarm,
627 .set_alarm = stm32_rtc_set_alarm,
628 .alarm_irq_enable = stm32_rtc_alarm_irq_enable,
629 };
我们就以第624行的stm32_rtc_read_time函数为例讲解一下rtc_class_ops的各个RTC底层操作函数该如何去编写。stm32_rtc_read_time函数用于读取RTC时间值，此函数内容如下所示：
示例代码42.2.5 stm32_rtc_read_time代码段
364 static int stm32_rtc_read_time(struct device *dev,
struct rtc_time *tm)
365 {
366 struct stm32_rtc *rtc = dev_get_drvdata(dev);
367 const struct stm32_rtc_registers *regs = &rtc->data->regs;
368 unsigned int tr, dr;
369
370 /* Time and Date in BCD format */
371 tr = readl_relaxed(rtc->base + regs->tr);
372 dr = readl_relaxed(rtc->base + regs->dr);
373
374 tm->tm_sec = (tr & STM32_RTC_TR_SEC) >> STM32_RTC_TR_SEC_SHIFT;
375 tm->tm_min = (tr & STM32_RTC_TR_MIN) >> STM32_RTC_TR_MIN_SHIFT;
376 tm->tm_hour = (tr & STM32_RTC_TR_HOUR) >> STM32_RTC_TR_HOUR_SHIFT;
377
378 tm->tm_mday = (dr & STM32_RTC_DR_DATE) >> STM32_RTC_DR_DATE_SHIFT;
379 tm->tm_mon = (dr & STM32_RTC_DR_MONTH) >> STM32_RTC_DR_MONTH_SHIFT;
380 tm->tm_year = (dr & STM32_RTC_DR_YEAR) >> STM32_RTC_DR_YEAR_SHIFT;
381 tm->tm_wday = (dr & STM32_RTC_DR_WDAY) >> STM32_RTC_DR_WDAY_SHIFT;
382
383 /* We don't report tm_yday and tm_isdst */
384
385 bcd2tm(tm);
386
387 return 0;
388 }
第371~372行，调用readl_relaxed读取STM32MP1的RTC_TR和RTC_DR这两个寄存器的值，其中TR寄存器为RTC时间寄存器，保存着时、分、秒信息；DR为RTC的日期寄存器，保存着年、月、日信息。通过这两个寄存器我们就可以得到RTC时间
第374~381行，前两行获取到了TR和DR这两个寄存器的值，这里需要从这两个寄存器值中提取出具体的年、月、日和时、分、秒信息。
第385行，上面得到的时间信息为BCD格式的，这里通过bcd2tm函数将BCD格式转换为rtc_time格式， rtc_time结构体定义如下：
示例代码42.2.6 rtc_time结构体类型
20 struct rtc_time {
21 int tm_sec;
22 int tm_min;
23 int tm_hour;
24 int tm_mday;
25 int tm_mon;
26 int tm_year;
27 int tm_wday;
28 int tm_yday;
29 int tm_isdst;
30 };
42.3 RTC时间查看与设置 42.3.1 使能内部RTC 在Linux内核移植的时候，设备树是经过精简的，就没有启动RTC功能。打开stm32mp157d-atk.dts文件，添加如下代码所示： 示例代码42.3.1.1 rtc节点信息 1 &rtc { 2 status = “okay”; 3 }; 追加的RTC节点内容很简单，就是把status属性改为“okay”。接着我们重新编译设备树，然后使用新编译的stm32mp157d-atk.dtb文件启动开发板。 42.3.2 查看时间 RTC是用来记时的，因此最基本的就是查看时间，Linux内核启动的时候可以看到系统时钟设置信息，如图42.3.2.1所示：
图42.3.2.1 Linux启动log信息 从图42.3.2.1中可以看出，Linux内核在启动的时候将rtc设置为rtc0，大家的启动信息可能会和图42.3.2.1中不同，但是基本上都是一样的。 如果要查看时间的话输入“date”命令即可，结果如图42.3.2.2所示：

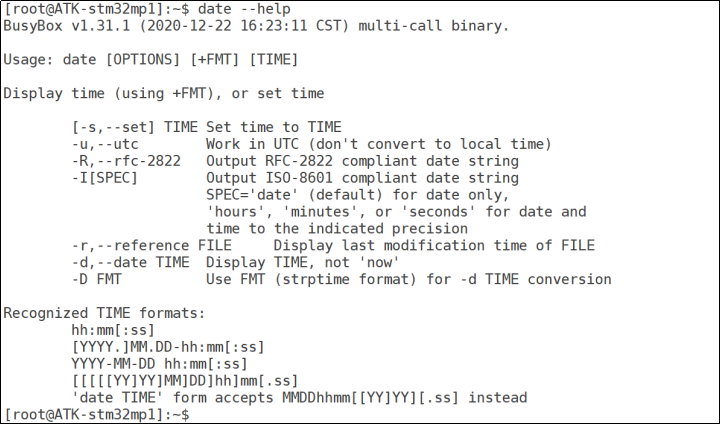

图42.3.2.2 当前时间值 从图42.3.2.2可以看出，当前时间为2000年1月1日 03:30:29，很明显时间不对，我们需要重新设置RTC时间。 RTC时间设置也是使用的date命令，输入“date --help”命令即可查看date命令如何设置系统时间，结果如图42.3.2.3所示：
