到目前为止，我们已经给大家介绍了Linux下的platform总线框架、I2C总线框架，本章将向大家介绍Linux下的SPI总线框架。与I2C总线一样，SPI是物理总线，也是一种很常用的串行通信协议；本章我们就来学习如何在Linux下编写SPI总线接口的设备驱动。本章实验的最终目的就是驱动STM32MP1开发板上的ICM-20608这个SPI接口的六轴传感器，可以在应用程序中读取ICM-20608的原始传感器数据。
44.1 SPI & ICM-20608简介 44.1.1 SPI简介 上一章我们讲解了I2C，I2C是串行通信的一种，只需要两根线就可以完成主机和从机之间的通信，但是I2C的速度最高只能到400KHz，如果对于访问速度要求比价高的话I2C就不适合了。本章我们就来学习一下另外一个和I2C一样广泛使用的串行通信：SPI，SPI全称是Serial Perripheral Interface，也就是串行外围设备接口。SPI是Motorola公司推出的一种同步串行接口技术，是一种高速、全双工的同步通信总线，SPI时钟频率相比I2C要高很多，最高可以工作在上百MHz。SPI以主从方式工作，通常是有一个主设备和一个或多个从设备，一般SPI需要4根线，但是也可以使用三根线(单向传输)，本章我们讲解标准的4线SPI，这四根线如下： ①、CS/SS，Slave Select/Chip Select，这个是片选信号线，用于选择需要进行通信的从设备。I2C主机是通过发送从机设备地址来选择需要进行通信的从机设备的，SPI主机不需要发送从机设备，直接将相应的从机设备片选信号拉低即可。 ②、SCK，Serial Clock，串行时钟，和I2C的SCL一样，为SPI通信提供时钟。 ③、MOSI/SDO，Master Out Slave In/Serial Data Output，简称主出从入信号线，这根数据线只能用于主机向从机发送数据，也就是主机输出，从机输入。 ④、MISO/SDI，Master In Slave Out/Serial Data Input，简称主入从出信号线，这根数据线只能用户从机向主机发送数据，也就是主机输入，从机输出。 SPI通信都是由主机发起的，主机需要提供通信的时钟信号。主机通过SPI线连接多个从设备的结构如图44.1.1.1所示：
图44.1.1.1 SPI设备连接图 SPI有四种工作模式，通过串行时钟极性(CPOL)和相位(CPHA)的搭配来得到四种工作模式： ①、CPOL=0，串行时钟空闲状态为低电平。 ②、CPOL=1，串行时钟空闲状态为高电平，此时可以通过配置时钟相位(CPHA)来选择具体的传输协议。 ③、CPHA=0，串行时钟的第一个跳变沿(上升沿或下降沿)采集数据。 ④、CPHA=1，串行时钟的第二个跳变沿(上升沿或下降沿)采集数据。 这四种工作模式如图44.1.1.2所示：

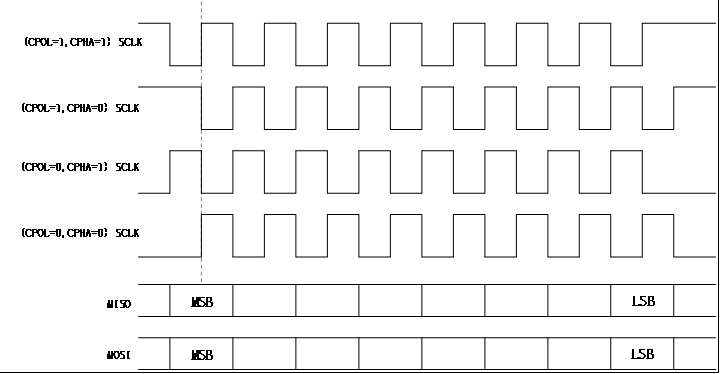

图44.1.1.2 SPI四种工作模式 和I2C一样，SPI也是有时序图的，以CPOL=0，CPHA=0这个工作模式为例，SPI进行全双工通信的时序如图44.1.1.3所示：
图44.1.1.3 SPI时序图 从图44.1.1.3可以看出，SPI的时序图很简单，不像I2C那样还要分为读时序和写时序，因为SPI是全双工的，所以读写时序可以一起完成。图44.1.1.3中，CS片选信号先拉低，选中要通信的从设备，然后通过MOSI和MISO这两根数据线进行收发数据，MOSI数据线发出了0XD2这个数据给从设备，同时从设备也通过MISO线给主设备返回了0X66这个数据。这个就是SPI时序图。 关于SPI就讲解到这里，接下来我们看一下STM32MP1自带的SPI外设。 44.1.2 STM32MP1 SPI简介 STM32MP1自带的SPI全称为：Serial peripheral interface。SPI特性如下： ①、全双工同步串口接口。 ②、半双工模式。 ③、可配置的主/从模式。 ④、支持I2S协议。 ⑤、在达到 FIFO 阈值、超时、操作完成以及发生访问错误时产生中断。 ⑥、允许16位，24位或者32位数据长度。 ⑦、支持软件片选和硬件片选。 STM32MP1的SPI可以工作在主模或从模式，本章我们使用主模式，此芯片有6个SPI，其中SPI1~3是支持I2S协议。在主模式下，可以选择硬件片选和软件片选，如果使用了硬件片选，那么每一个SPI只支持一个外设，软件片选就可以支持无数个外设，本章实验我们不使用硬件片选信号，因为硬件片选信号只能使用指定的片选IO，软件片选的话可以使用任意的IO。 44.1.3 ICM-20608简介 ICM-20608是InvenSense出品的一款6轴MEMS传感器，包括3轴加速度和3轴陀螺仪。ICM-20608尺寸非常小，只有3x3x0.75mm，采用16P的LGA封装。ICM-20608内部有一个512字节的FIFO。陀螺仪的量程范围可以编程设置，可选择±250，±500，±1000和±2000°/s，加速度的量程范围也可以编程设置，可选择±2g，±4g，±4g，±8g和±16g。陀螺仪和加速度计都是16位的ADC，并且支持I2C和SPI两种协议，使用I2C接口的话通信速度最高可以达到400KHz，使用SPI接口的话通信速度最高可达到8MHz。开发板上的ICM-20608通过SPI接口和STM32MP157连接在一起。ICM-20608特性如下： ①、陀螺仪支持X,Y和Z三轴输出，内部集成16位ADC，测量范围可设置：±250，±500，±1000和±2000°/s。 ②、加速度计支持X,Y和Z轴输出，内部集成16位ADC，测量范围可设置：±2g，±4g，±4g，±8g和±16g。 ③、用户可编程中断。 ④、内部包含512字节的FIFO。 ⑤、内部包含一个数字温度传感器。 ⑥、耐10000g的冲击。 ⑦、支持快速I2C，速度可达400KHz。 ⑧、支持SPI，速度可达8MHz。 ICM-20608的3轴方向如图44.1.3.1所示：

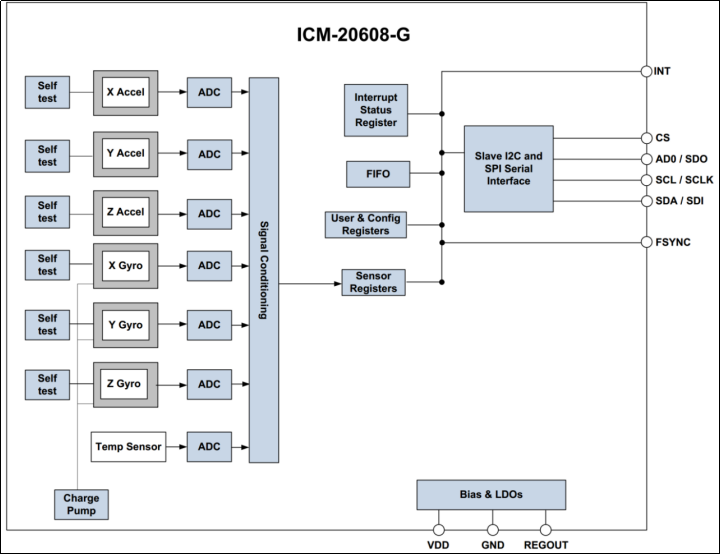

图44.1.3.1 ICM-20608检测轴方向和极性 ICM-20608的结构框图如图44.1.3.2所示：
图44.1.3.2 ICM-20608框图 如果使用IIC接口的话，ICM-20608的AD0引脚决定I2C设备从地址的最后一位，如果AD0为0的话ICM-20608从设备地址是0X68，如果AD0为1的话ICM-20608从设备地址为0X69。本章我们使用SPI接口，跟上一章使用AP3216C一样，ICM-20608也是通过读写寄存器来配置和读取传感器数据，使用SPI接口读写寄存器需要16个时钟或者更多(如果读写操作包括多个字节的话)，第一个字节包含要读写的寄存器地址，寄存器地址最高位是读写标志位，如果是读的话寄存器地址最高位要为1，如果是写的话寄存器地址最高位要为0，剩下的7位才是实际的寄存器地址，寄存器地址后面跟着的就是读写的数据。表44.1.3.1列出了本章实验用到的一些寄存器和位，关于ICM-20608的详细寄存器和位的介绍请参考ICM-20608的寄存器手册：

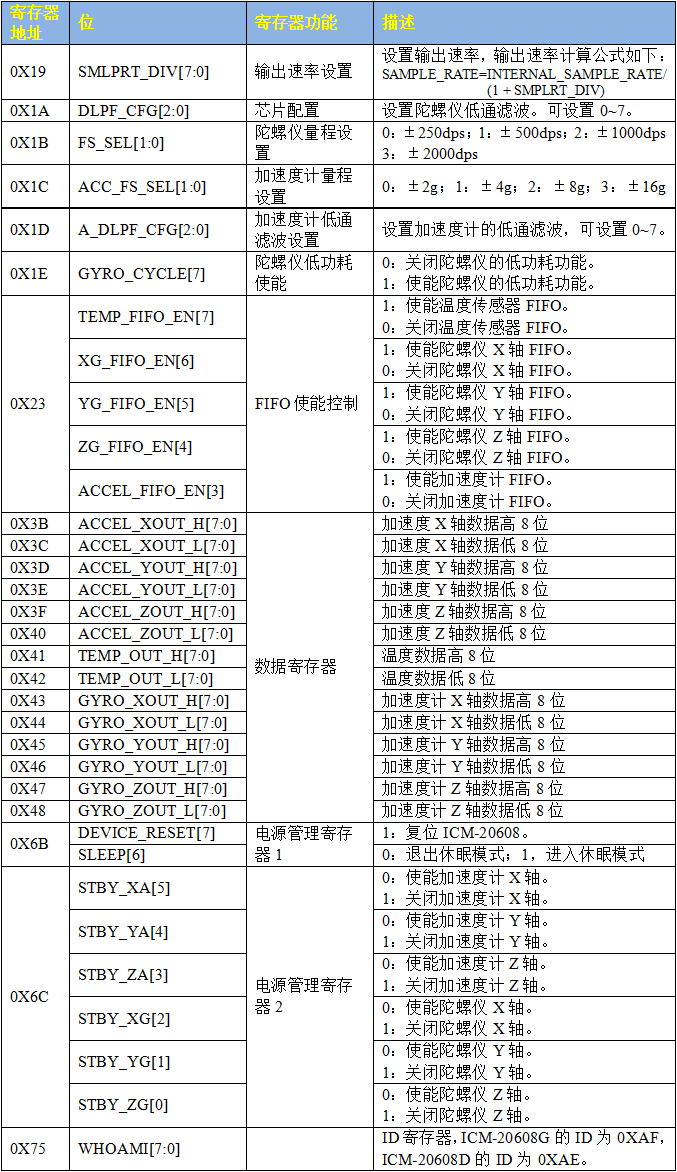

ICM-20608的介绍就到这里，关于ICM-20608的详细介绍请参考ICM-20608的数据手册和寄存器手册。 44.2 Linux下SPI驱动框架 SPI总线框架和I2C总线框架很类似，都采用了主机控制器驱动和设备驱动分离的思想；主机控制器也就是SoC的SPI控制器，例如STM32MP1的SPI控制器；而设备驱动对应的则是挂在SPI总线下的从机设备驱动程序。主机控制器针对具体的SOC平台，例如STM32MP1，对于同一个SOC平台来说，SPI控制器驱动程序是不用动的，不管外接的是什么SPI从机设备，对应的控制器驱动程序都一样，所以我们的重点就落在了种类繁多的SPI从机设备驱动开发了。SPI控制器驱动程序一般是不需要驱动开发工程师自己编写，SOC厂商会提供相应的主机驱动程序。 在Linux内核当中，与I2C总线框架一样，SPI总线框架（也可以叫做SPI子系统）也可以分为三个部分： SPI核心层：SPI核心层是Linux的SPI子系统的核心代码部分，提供了核心数据结构的定义、SPI控制器驱动和设备驱动的注册、注销、管理等API。其为硬件平台无关层，向下屏蔽了物理总线控制器的差异，定义了统一的访问策略和接口；其向上提供了统一的接口，以便SPI设备驱动通过总线控制器进行数据收发。在Linux系统中，SPI核心层的代码位于drivers/spi/spi.c。 SPI控制器驱动层：每种处理器平台都有自己的SPI控制器驱动程序，它的职责是为系统中的SPI总线实现相应的读写方法。例如STM32MP1就有六个SPI，那么就有六个SPI控制器，每个控制器都有一条特定的SPI总线的读写。SPI子系统使用struct spi_master数据结构体来描述SPI控制器。在内核源码drivers/spi目录下有很多以spi-xxxx.c命名的源文件，如图44.2.1：
图44.2.1 SPI控制器驱动源码 这些文件就是具体平台对应的SPI控制器驱动程序，使用SPI核心层提供的接口向SPI子系统注册SPI控制器。 SPI设备驱动层：SPI从设备对应的驱动程序，比如一些SPI接口的芯片器件对应的驱动程序。接下来我们详细的聊聊SPI子系统。 44.2.1 SPI主机驱动 SPI主机驱动就是SoC的SPI控制器驱动，类似I2C总线的适配器驱动。SPI子系统使用spi_master结构体来描述SPI控制器，其实spi_master是一个宏，这个宏定义在include/linux/spi/spi.h文件中，如下所示： #define spi_master spi_controller 所以由此可以知道，spi_master就是spi_controller结构体，该结构体定义在include/linux/spi/spi.h文件中，如下所示：
示例代码44.2.1 spi_controller结构体
424 struct spi_controller {
425 struct device dev; /* device 对象 */
426
427 struct list_head list;
......
435 s16 bus_num; /* SPI总线编号 */
......
440 u16 num_chipselect; /* 片选 */
441
442 /* some SPI controllers pose alignment requirements on DMAable
443 * buffers; let protocol drivers know about these requirements.
444 */
445 u16 dma_alignment;
446
447 /* spi_device.mode flags understood by this controller driver */
448 u32 mode_bits; /* 模式位 */
......
455 /* limits on transfer speed */
456 u32 min_speed_hz; /* SPI控制器支持的最小传输速率 */
457 u32 max_speed_hz; /* SPI控制器支持的最大传输速率 */
458
459 /* other constraints relevant to this driver */
460 u16 flags; /* 传输类型标志 */
......
468
469 /* flag indicating this is an SPI slave controller */
470 bool slave; /* 标志该控制器是否为SPI从设备存在 */
471
472 /*
473 * on some hardware transfer / message size may be constrained
474 * the limit may depend on device transfer settings
475 */
476 size_t (*max_transfer_size)(struct spi_device *spi);
477 size_t (*max_message_size)(struct spi_device *spi);
478
479 /* I/O mutex */
480 struct mutex io_mutex;
481
482 /* lock and mutex for SPI bus locking */
483 spinlock_t bus_lock_spinlock;
484 struct mutex bus_lock_mutex;
485
486 /* flag indicating that the SPI bus is locked for exclusive use */
487 bool bus_lock_flag;
......
495 int (*setup)(struct spi_device *spi);
......
527 int (*transfer)(struct spi_device *spi,
528 struct spi_message *mesg);
......
567 int (*prepare_transfer_hardware)(struct spi_controller *ctlr);
568 int (*transfer_one_message)(struct spi_controller *ctlr,
569 struct spi_message *mesg);
......
607 };
第495行，SPI控制器的setup函数，类似于初始化函数。
第527行，SPI控制器的transfer函数，和i2c_algorithm中的master_xfer函数一样，控制器数据传输函数。
第568行，transfer_one_message 函数，也用于 SPI 数据发送，用于发送一个 spi_message，
SPI 的数据会打包成 spi_message，然后以队列方式发送出去。 SPI 主机端最终会通过 transfer 函数与 SPI 设备进行通信，因此对于 SPI 主机控制器的驱动编写者而言 transfer 函数是需要实现的，因为不同的 SOC 其 SPI 控制器不同，寄存器都不一样。和 I2C 适配器驱动一样，SPI 主机驱动一般都是 SOC 厂商去编写的，所以我们作为 SOC 的使用者，这一部分的驱动就不用操心了，除非你是在 SOC 原厂工作，内容就是写 SPI 主机驱动。 SPI 主机驱动的核心就是申请 spi_master，然后初始化 spi_master，最后向 Linux 内核注册spi_master。 1、spi_master申请与释放 spi_alloc_master函数用于申请spi_master，函数原型如下： struct spi_controller *spi_alloc_master(struct device *host, unsigned int size) 函数参数和返回值含义如下： host：设备，一般是platform_device中的dev成员变量。 size：私有数据大小，可以通过spi_master_get_devdata函数获取到这些私有数据。 返回值：申请到的spi_controller，也就是spi_master。 spi_master的释放通过spi_master_put函数来完成，当我们删除一个SPI主机驱动的时候就需要释放掉前面申请的spi_master，spi_master_put本质上是个宏： #define spi_master_put(_ctlr) spi_controller_put(_ctlr) spi_master_put函数最终通过调用spi_controller_put函数来完成spi_master释放，原型如下： void spi_master_put(struct spi_controller *ctlr) 函数参数和返回值含义如下： ctlr：要释放的spi_master。 返回值：无。 2、spi_master的注册与注销 当spi_master初始化完成以后就需要将其注册到Linux内核，spi_master注册函数为spi_register_master，函数原型如下： int spi_register_master(struct spi_controller *ctlr) 函数参数和返回值含义如下： ctlr：要注册的spi_master。 返回值：0，成功；负值，失败。 如果要注销spi_master的话可以使用spi_unregister_master函数，此函数原型为： void spi_unregister_master(struct spi_controller *ctlr) 函数参数和返回值含义如下： ctlr：要注销的spi_master。 返回值：无。 44.2.2 SPI设备驱动 spi设备驱动和i2c设备驱动也很类似，Linux内核使用spi_driver结构体来表示spi设备驱动，我们在编写SPI设备驱动的时候需要实现spi_driver。spi_driver结构体定义在include/linux/spi/spi.h文件中，结构体内容如下：
示例代码44.2.2.1 spi_driver结构体
259 struct spi_driver {
260 const struct spi_device_id *id_table;
261 int (*probe)(struct spi_device *spi);
262 int (*remove)(struct spi_device *spi);
263 void (*shutdown)(struct spi_device *spi);
264 struct device_driver driver;
265 };
可以看出，spi_driver和i2c_driver、platform_driver基本一样，当SPI设备和驱动匹配成功以后probe函数就会执行。 同样的，spi_driver初始化完成以后需要向Linux内核注册，spi_driver注册函数为spi_register_driver，函数原型如下： int spi_register_driver(struct spi_driver *sdrv) 函数参数和返回值含义如下： sdrv：要注册的spi_driver。 返回值：0，注册成功；赋值，注册失败。 注销SPI设备驱动以后也需要注销掉前面注册的spi_driver，使用spi_unregister_driver函数完成spi_driver的注销，函数原型如下： void spi_unregister_driver(struct spi_driver *sdrv) 函数参数和返回值含义如下： sdrv：要注销的spi_driver。 返回值：无。 spi_driver注册示例程序如下：
示例代码44.2.2.2 spi_driver注册示例程序
1 /* probe函数 */
2 static int xxx_probe(struct spi_device *spi)
3 {
4 /* 具体函数内容 */
5 return 0;
6 }
7
8 /* remove函数 */
9 static int xxx_remove(struct spi_device *spi)
10 {
11 /* 具体函数内容 */
12 return 0;
13 }
14 /* 传统匹配方式ID列表 */
15 static const struct spi_device_id xxx_id[] = {
16 {"xxx", 0},
17 {}
18 };
19
20 /* 设备树匹配列表 */
21 static const struct of_device_id xxx_of_match[] = {
22 { .compatible = "xxx" },
23 { /* Sentinel */ }
24 };
25
26 /* SPI驱动结构体 */
27 static struct spi_driver xxx_driver = {
28 .probe = xxx_probe,
29 .remove = xxx_remove,
30 .driver = {
31 .owner = THIS_MODULE,
32 .name = "xxx",
33 .of_match_table = xxx_of_match,
34 },
35 .id_table = xxx_id,
36 };
37
38 /* 驱动入口函数 */
39 static int __init xxx_init(void)
40 {
41 return spi_register_driver(&xxx_driver);
42 }
43
44 /* 驱动出口函数 */
45 static void __exit xxx_exit(void)
46 {
47 spi_unregister_driver(&xxx_driver);
48 }
49
50 module_init(xxx_init);
51 module_exit(xxx_exit);
第1~36行，spi_driver结构体，需要SPI设备驱动人员编写，包括匹配表、probe函数等。和i2c_driver、platform_driver一样，就不详细讲解了。
第39~42行，在驱动入口函数中调用spi_register_driver来注册spi_driver。
第45~48行，在驱动出口函数中调用spi_unregister_driver来注销spi_driver。
44.2.3 SPI设备和驱动匹配过程 SPI设备和驱动的匹配过程是由SPI总线来完成的，这点和platform、I2C等驱动一样，SPI总线为spi_bus_type，定义在drivers/spi/spi.c文件中，内容如下：
示例代码44.2.3.1 spi_bus_type结构体
377 struct bus_type spi_bus_type = {
378 .name = "spi",
379 .dev_groups = spi_dev_groups,
380 .match = spi_match_device,
381 .uevent = spi_uevent,
382 };
可以看出，SPI设备和驱动的匹配函数为spi_match_device，函数内容如下：
示例代码44.2.3.2 spi_match_device函数
342 static int spi_match_device(struct device *dev,
struct device_driver *drv)
343 {
344 const struct spi_device *spi = to_spi_device(dev);
345 const struct spi_driver *sdrv = to_spi_driver(drv);
346
347 /* Check override first, and if set, only use the named driver */
348 if (spi->driver_override)
349 return strcmp(spi->driver_override, drv->name) == 0;
350
351 /* Attempt an OF style match */
352 if (of_driver_match_device(dev, drv))
353 return 1;
354
355 /* Then try ACPI */
356 if (acpi_driver_match_device(dev, drv))
357 return 1;
358
359 if (sdrv->id_table)
360 return !!spi_match_id(sdrv->id_table, spi);
361
362 return strcmp(spi->modalias, drv->name) == 0;
363 }
spi_match_device函数和i2c_match_device函数的对于设备和驱动的匹配过程基本一样。 第352行，of_driver_match_device函数用于完成设备树设备和驱动匹配。比较SPI设备节点的compatible属性和of_device_id中的compatible属性是否相等，如果相当的话就表示SPI设备和驱动匹配。 第356行，acpi_driver_match_device函数用于ACPI形式的匹配。 第360行，spi_match_id函数用于传统的、无设备树的SPI设备和驱动匹配过程。比较SPI设备名字和spi_device_id的name字段是否相等，相等的话就说明SPI设备和驱动匹配。 第362行，比较spi_device中modalias成员变量和device_driver中的name成员变量是否相等。 44.3 STM32MP1 SPI主机驱动分析 和I2C的适配器驱动一样，SPI主机驱动一般都由SOC厂商编写好了，打开stm32mp151.dtsi文件，找到如下所示内容：
示例代码44.3.1 stm32mp151.dtsi文件中的spi1节点内容
1 spi1: spi@44004000 {
2 #address-cells = ;
3 #size-cells = ;
4 compatible = "st,stm32h7-spi";
5 reg = ;
6 interrupts = ;
7 clocks = ;
8 resets = ;
9 dmas = ,
10 ;
11 dma-names = "rx", "tx";
12 power-domains = ;
13 status = "disabled";
14 };
重点来看一下第4行的compatible属性值，compatible属性为“st,stm32h7-spi”，在Linux内核源码中搜素这两个属性值即可找到STM32MP1对应的SPI主机驱动。STM32MP1的SPI主机驱动文件为drivers/spi/spi-stm32.c，在此文件中找到如下内容：
示例代码44.3.2 stm32_spi_driver结构体
1859 static const struct of_device_id stm32_spi_of_match[] = {
1860 { .compatible = "st,stm32h7-spi",
.data = (void *)&stm32h7_spi_cfg },
1861 { .compatible = "st,stm32f4-spi",
.data = (void *)&stm32f4_spi_cfg },
1862 {},
1863 };
......
2154 static struct platform_driver stm32_spi_driver = {
2155 .probe = stm32_spi_probe,
2156 .remove = stm32_spi_remove,
2157 .driver = {
2158 .name = DRIVER_NAME,
2159 .pm = &stm32_spi_pm_ops,
2160 .of_match_table = stm32_spi_of_match,
2161 },
2162 };
2163
2164 module_platform_driver(stm32_spi_driver);
第1860行，“st,stm32h7-spi”匹配项，因此可知STM32MP1主机驱动就是spi-stm32.c这个文件。
第2154~2164行，从这里可以知道，该主机驱动程序是基于platform总线框架编写，platform_driver结构体变量为stm32_spi_driver，当platform总线下设备和设备驱动匹配成功之后就会执行stm32_spi_probe函数，同样当驱动模块卸载的时候就会执行stm32_spi_remove函数。
接下来我们重点来看下stm32_spi_probe函数做了些什么，函数如下所示：
示例代码44.3.3 stm32_spi_probe函数
1866 static int stm32_spi_probe(struct platform_device *pdev)
1867 {
1868 struct spi_master *master;
1869 struct stm32_spi *spi;
1870 struct resource *res;
1871 struct reset_control *rst;
1872 int i, ret, num_cs, cs_gpio;
1873
1874 master = spi_alloc_master(&pdev->dev,
sizeof(struct stm32_spi));
1875 if (!master) {
1876 dev_err(&pdev->dev, "spi master allocation failed\n");
1877 return -ENOMEM;
1878 }
.....
1892 res = platform_get_resource(pdev, IORESOURCE_MEM, 0);
1893 spi->base = devm_ioremap_resource(&pdev->dev, res);
1894 if (IS_ERR(spi->base)) {
1895 ret = PTR_ERR(spi->base);
1896 goto err_master_put;
1897 }
1898
1899 spi->phys_addr = (dma_addr_t)res->start;
1900
1901 spi->irq = platform_get_irq(pdev, 0);
1902 if (spi->irq irq;
1904 if (ret != -EPROBE_DEFER)
1905 dev_err(&pdev->dev, "failed to get irq: %d\n", ret);
1906 goto err_master_put;
1907 }
1908 ret = devm_request_threaded_irq(&pdev->dev, spi->irq,
1909 spi->cfg->irq_handler_event,
1910 spi->cfg->irq_handler_thread,
1911 IRQF_ONESHOT, pdev->name, master);
......
1963 master->dev.of_node = pdev->dev.of_node;
1964 master->auto_runtime_pm = true;
1965 master->bus_num = pdev->id;
1966 master->mode_bits = SPI_CPHA | SPI_CPOL | SPI_CS_HIGH |
1967 SPI_LSB_FIRST | SPI_3WIRE;
1968 master->bits_per_word_mask = spi->cfg->get_bpw_mask(spi);
1969 master->max_speed_hz = spi->clk_rate /
spi->cfg->baud_rate_div_min;
1970 master->min_speed_hz = spi->clk_rate /
spi->cfg->baud_rate_div_max;
1971 master->setup = stm32_spi_setup;
1972 master->prepare_message = stm32_spi_prepare_msg;
1973 master->transfer_one = stm32_spi_transfer_one;
1974 master->unprepare_message = stm32_spi_unprepare_msg;
......
2026 ret = spi_register_master(master);
......
2050 }
第1874行，通过调用spi_alloc_master函数为master指针申请内存，也就是实例化master。
第1901~1911行，获取中断号和注册中断函数。
第1963~1974行，对master变量进行初始化和赋值，从结果可以看到，master 结构体中并没有设置 transfer 和 transfer_one_message 这两个用于 SPI 数据传输的函数，而是使用了 transfer_one 作为 SPI 数据传输的函数，对应的函数为stm32_spi_transfer_one，也就是该函数是STM32MP1 SPI数据传输的函数。
第2026行，调用spi_register_master函数向SPI子系统注册一个master。
这里简单第看看stm32_spi_transfer_one函数的内容，如下所示(有省略)：
示例代码44.3.4 stm32_spi_transferZ_one函数
1683 static int stm32_spi_transfer_one(struct spi_master *master,
1684 struct spi_device *spi_dev,
1685 struct spi_transfer *transfer)
1686 {
1687 struct stm32_spi *spi = spi_master_get_devdata(master);
1688 u32 xfer_time, midi_delay_ns;
1689 unsigned long timeout;
1690 int ret;
1691
1692 spi->tx_buf = transfer->tx_buf;
1693 spi->rx_buf = transfer->rx_buf;
1694 spi->tx_len = spi->tx_buf ? transfer->len : 0;
1695 spi->rx_len = spi->rx_buf ? transfer->len : 0;
1696
1697 spi->cur_usedma = (master->can_dma &&
1698 master->can_dma(master, spi_dev, transfer));
1699
1700 ret = stm32_spi_transfer_one_setup(spi, spi_dev, transfer);
1701 if (ret) {
1702 dev_err(spi->dev, "SPI transfer setup failed\n");
1703 return ret;
1704 }
1705
1706 reinit_completion(&spi->xfer_completion);
1707 spi->xfer_status = 0;
1708
1709 if (spi->cur_usedma)
1710 ret = stm32_spi_transfer_one_dma(spi, transfer);
1711 else
1712 ret = spi->cfg->transfer_one_irq(spi);
1713
1714 if (ret)
1715 return ret;
......
1739 }
第1709~1715行，如果启动了DMA那么就使用stm32_spi_transfer_one_dma来进行传输数据，没有用DMA的话就调用transfer_one_irq函数。这两个函数也就是控制寄存器来进行收发数据。
关于STM32MP1 SPI主机程序的分析就到这里了。
44.4 SPI设备驱动编写流程 44.4.1 SPI设备信息描述 1、IO的pinctrl子节点创建与修改 首先肯定是根据所使用的IO来创建或者修改pinctrl子节点，这个没有什么好说的。唯独要注意的是检查相应的IO有没有被其它的设备所使用，如果有多个pinctrl配置相同的IO是没有关系的，只要保证没有被设备调用就行。 2、SPI设备节点的创建与修改 采用设备树方式的情况下，SPI从机设备信息描述就通过创建相应的设备子节点来完成，我们可以打开stm32mp157d-atk.dts这个设备树文件，然后在里边创建一个SPI从机设备节点，描述该设备的相关信息，我们后面再创建。 44.4.2 SPI从机设备数据收发处理流程 SPI设备驱动的核心是spi_driver，这个我们已经在44.2.2小节讲过了。当我们向Linux内核注册成功spi_driver以后就可以使用SPI核心层提供的API函数来对设备进行读写操作了。首先是spi_transfer结构体，此结构体用于描述SPI传输信息，结构体内容如下：
示例代码44.4.2.1 spi_transfer结构体
811 struct spi_transfer {
......
817 const void *tx_buf;
818 void *rx_buf;
819 unsigned len;
820
821 dma_addr_t tx_dma;
822 dma_addr_t rx_dma;
823 struct sg_table tx_sg;
824 struct sg_table rx_sg;
825
826 unsigned cs_change:1;
827 unsigned tx_nbits:3;
828 unsigned rx_nbits:3;
829 #define SPI_NBITS_SINGLE 0x01 /* 1bit transfer */
830 #define SPI_NBITS_DUAL 0x02 /* 2bits transfer */
831 #define SPI_NBITS_QUAD 0x04 /* 4bits transfer */
832 u8 bits_per_word;
833 u8 word_delay_usecs;
834 u16 delay_usecs;
835 u16 cs_change_delay;
836 u8 cs_change_delay_unit;
837 #define SPI_DELAY_UNIT_USECS 0
838 #define SPI_DELAY_UNIT_NSECS 1
839 #define SPI_DELAY_UNIT_SCK 2
840 u32 speed_hz;
841 u16 word_delay;
842
843 u32 effective_speed_hz;
844
845 struct list_head transfer_list;
846 };
第817行，tx_buf保存着要发送的数据。 第818行，rx_buf用于保存接收到的数据。 第819行，len是要进行传输的数据长度，SPI是全双工通信，因此在一次通信中发送和接收的字节数都是一样的，所以spi_transfer中也就没有发送长度和接收长度之分。 spi_transfer需要组织成spi_message，spi_message也是一个结构体，内容如下：
示例代码44.4.2.2 spi_message结构体
878 struct spi_message {
879 struct list_head transfers;
880
881 struct spi_device *spi;
882
883 unsigned is_dma_mapped:1;
......
897 void (*complete)(void *context);
898 void *context;
899 unsigned frame_length;
900 unsigned actual_length;
901 int status;
......
907 struct list_head queue;
908 void *state;
909
910 /* list of spi_res reources when the spi message is processed */
911 struct list_head resources;
912 };
在使用spi_message之前需要对其进行初始化，spi_message初始化函数为spi_message_init，函数原型如下： void spi_message_init(struct spi_message *m) 函数参数和返回值含义如下： m：要初始化的spi_message。 返回值：无。 spi_message初始化完成以后需要将spi_transfer添加到spi_message队列中，这里我们要用到spi_message_add_tail函数，此函数原型如下： void spi_message_add_tail(struct spi_transfer *t, struct spi_message *m) 函数参数和返回值含义如下： t：要添加到队列中的spi_transfer。 m：spi_transfer要加入的spi_message。 返回值：无。 spi_message准备好以后就可以进行数据传输了，数据传输分为同步传输和异步传输，同步传输会阻塞的等待SPI数据传输完成，同步传输函数为spi_sync，函数原型如下： int spi_sync(struct spi_device *spi, struct spi_message *message) 函数参数和返回值含义如下： spi：要进行数据传输的spi_device。 message：要传输的spi_message。 返回值：无。 异步传输不会阻塞的等到SPI数据传输完成，异步传输需要设置spi_message中的complete成员变量，complete是一个回调函数，当SPI异步传输完成以后此函数就会被调用。SPI异步传输函数为spi_async，函数原型如下： int spi_async(struct spi_device *spi, struct spi_message *message) 函数参数和返回值含义如下： spi：要进行数据传输的spi_device。 message：要传输的spi_message。 返回值：无。 在本章实验中，我们采用同步传输方式来完成SPI数据的传输工作，也就是spi_sync函数。 综上所述，SPI数据传输步骤如下： ①、申请并初始化spi_transfer，设置spi_transfer的tx_buf成员变量，tx_buf为要发送的数据。然后设置rx_buf成员变量，rx_buf保存着接收到的数据。最后设置len成员变量，也就是要进行数据通信的长度。 ②、使用spi_message_init函数初始化spi_message。 ③、使用spi_message_add_tail函数将前面设置好的spi_transfer添加到spi_message队列中。 ④、使用spi_sync函数完成SPI数据同步传输。 通过SPI进行n个字节的数据发送和接收的示例代码如下所示：
示例代码44.4.2.3 SPI数据读写操作
/* SPI多字节发送 */
static int spi_send(struct spi_device *spi, u8 *buf, int len)
{
int ret;
struct spi_message m;
struct spi_transfer t = {
.tx_buf = buf,
.len = len,
};
spi_message_init(&m); /* 初始化spi_message */
spi_message_add_tail(t, &m);/* 将spi_transfer添加到spi_message队列 */
ret = spi_sync(spi, &m); /* 同步传输 */
return ret;
}
/* SPI多字节接收 */
static int spi_receive(struct spi_device *spi, u8 *buf, int len)
{
int ret;
struct spi_message m;
struct spi_transfer t = {
.rx_buf = buf,
.len = len,
};
spi_message_init(&m); /* 初始化spi_message */
spi_message_add_tail(t, &m);/* 将spi_transfer添加到spi_message队列 */
ret = spi_sync(spi, &m); /* 同步传输 */
return ret;
};
44.5 硬件原理图分析 STM32MP1开发板上ICM20608原理如图44.5.1所示：
图44.5.1 ICM-20608 原理图 图44.5.1这是ICM-20608的硬件原理图。正点原子STM32MP1开发板的PZ0~3分别连接到ICM-20608的SCK、SDA、AD0和CS。其中6D_INT为ICM20608的中断引脚，连接到PA14引脚上，在本章实验上没有用到ICM20608的中断引脚。 44.6 实验程序编写 本实验对应的例程路径为：开发板光盘1、程序源码2、Linux驱动例程22_spi。 44.6.1 修改设备树 1、添加或者查找ICM20608所使用的IO的pinmux配置 首先在stm32mp15-pinctrl.dtsi文件中添加IO配置信息，ICM20608连接到了STM32MP157的SPI1接口，因此先在stm32mp15-pinctrl.dtsi里面搜索一下，看看有没有SPI1接口引脚配置(在本教程中，默认是有的)。如果没有的话就自行添加，有的话就检查一下SPI1接口的引脚配置是否和自己所使用的硬件一致，不一致的话就要修改。修改后的引脚信息如下所示：
示例代码44.6.1.1 spi1的pinmux配置
1 spi1_pins_a: spi1-0 {
2 pins1 {
3 pinmux = , /* SPI1_SCK */
4 ; /* SPI1_MOSI */
5 bias-disable;
6 drive-push-pull;
7 slew-rate = ;
8 };
9
10 pins2 {
11 pinmux = ; /* SPI1_MISO */
12 bias-disable;
13 };
14
15 pins3 {
16 pinmux = ; /* SPI1_NSS */
17 drive-push-pull;
18 bias-pull-up;
19 output-high;
20 slew-rate = ;
21 };
22 };
23
24 spi1_sleep_pins_a: spi1-sleep-0 {
25 pins {
26 pinmux = , /* SPI1_SCK */
27 , /* SPI1_MISO */
28 , /* SPI1_MOSI */
29 ; /* SPI1_NSS */
30 };
31 };
示例代码44.6.3.1里15~21行是设置ICM20608的片选信号，直接复用为GPIO，也就是使用软件片选。
2、在SPI1节点下添加pinmux并追加icm20608子节点 在stm32mp157d-atk.dts文件，追加SPI1节点，追加如下所示内容：
示例代码44.6.1.2追加内容的spi1节点
1 &spi1 {
2 pinctrl-names = "default", "sleep";
3 pinctrl-0 = ;
4 pinctrl-1 = ;
5 cs-gpios = ;
6 status = "okay";
7
8 spidev: icm20608@0 {
9 compatible = "alientek,icm20608";
10 reg = ; /* CS #0 */
11 spi-max-frequency = ;
12 };
13 };
第2~4行，设置IO要使用的pinmux配置。
第5行，“cs-gpios”属性是用来设置SPI的片选引脚。SPI主机驱动就会根据此属性去控制设备的片选引脚，本实验我们使用PZ3作为片选引脚。关于cs-gpios属性的详细描述可以参考绑定文档：Documentation/devicetree/bindings/spi/spi-controller.yaml。如果一个SPI接口下连接了多个SPI芯片，那么cs-gpios属性里面就要添加所有SPI芯片的片选信号，比如： cs-gpios = , , , ; 上述描述说明此时SPI节点下有4个SPI芯片，第一个SPI芯片的片选引脚为gpio1_0，一以此类推。 第8~12行，icm20608设备子节点，从第5行的cs-gpios节点可以看出，此时SPI接口下只有一个ICM20608，而且ICM20608的片选索引为0，因此@后面为0。注意，@后面的数字就是对应SPI芯片片选信号在cs-gpios中的索引值。第9行设置节点属性兼容值为“alientek,icm20608”，第10行reg属性表示icm20608所使用的片选，和第8行@后面的数字含义相同，这里也设置为0，也就是cs-gpios属性中的第一个片选信号。第11行设置SPI最大时钟频率为8MHz，这是ICM20608的SPI接口所能支持的最大的时钟频率。 44.6.2 编写ICM20608驱动 新建名为“22_spi”的文件夹，然后在22_spi文件夹里面创建vscode工程，工作区命名为“spi”。工程创建好以后新建icm20608.c和icm20608reg.h这两个文件，icm20608.c为ICM20608的驱动代码，icm20608reg.h是ICM20608寄存器头文件。先在icm20608reg.h中定义好ICM20608的寄存器，输入如下内容(有省略，完整的内容请参考例程)：
示例代码44.6.2.1 icm20608reg.h文件内容
1 #ifndef ICM20608_H
2 #define ICM20608_H
3 /***************************************************************
4 Copyright © ALIENTEK Co., Ltd. 1998-2029. All rights reserved.
5 文件名 : icm20608reg.h
6 作者 : 左忠凯
7 版本 : V1.0
8 描述 : ICM20608寄存器地址描述头文件
9 其他 : 无
10 论坛 : www.openedv.com
11 日志 : 初版V1.0 2019/9/2 左忠凯创建
12 ***************************************************************/
13 #define ICM20608G_ID 0XAF /* ID值 */
14 #define ICM20608D_ID 0XAE /* ID值 */
15
16 /* ICM20608寄存器
17 *复位后所有寄存器地址都为0，除了
18 *Register 107(0X6B) Power Management 1 = 0x40
19 *Register 117(0X75) WHO_AM_I = 0xAF或0xAE
20 */
21 /* 陀螺仪和加速度自测(出产时设置，用于与用户的自检输出值比较） */
22 #define ICM20_SELF_TEST_X_GYRO 0x00
23 #define ICM20_SELF_TEST_Y_GYRO 0x01
24 #define ICM20_SELF_TEST_Z_GYRO 0x02
25 #define ICM20_SELF_TEST_X_ACCEL 0x0D
26 #define ICM20_SELF_TEST_Y_ACCEL 0x0E
27 #define ICM20_SELF_TEST_Z_ACCEL 0x0F
......
88 #endif
接下来继续编写icm20608.c文件，因为icm20608.c文件内容比较长，因此这里就将其分开来讲解。
1、icm20608设备结构体创建 首先创建一个icm20608设备结构体，如下所示：
示例代码44.6.2.2 icm20608设备结构体创建
1 #include
2 #include
3 #include
......
14
15 #define ICM20608_CNT 1
16 #define ICM20608_NAME "icm20608"
17
18 struct icm20608_dev {
19 struct spi_device *spi; /* spi设备 */
20 dev_t devid; /* 设备号 */
21 struct cdev cdev; /* cdev */
22 struct class *class; /* 类 */
23 struct device *device; /* 设备 */
24 struct device_node *nd; /* 设备节点 */
25 signed int gyro_x_adc; /* 陀螺仪X轴原始值 */
26 signed int gyro_y_adc; /* 陀螺仪Y轴原始值 */
27 signed int gyro_z_adc; /* 陀螺仪Z轴原始值 */
28 signed int accel_x_adc; /* 加速度计X轴原始值 */
29 signed int accel_y_adc; /* 加速度计Y轴原始值 */
30 signed int accel_z_adc; /* 加速度计Z轴原始值 */
31 signed int temp_adc; /* 温度原始值 */
32 };
icm20608的设备结构体icm20608_dev没什么好讲的，重点看一下第19行的spi，对于SPI设备驱动来讲最核心的就是spi_device。probe函数会向驱动提供当前SPI设备对应的spi_device，因此把这个结构体赋值到spi成员里，我们可以在字符串设备里操作spi成员就可以操作对应的SPI设备。
2、icm20608的spi_driver注册与注销
对于SPI设备驱动，首先就是要初始化并向系统注册spi_driver，icm20608的spi_driver初始化、注册与注销代码如下：
示例代码44.6.2.3 icm20608的spi_driver初始化、注册与注销
1 /* 传统匹配方式ID列表 */
2 static const struct spi_device_id icm20608_id[] = {
3 {"alientek,icm20608", 0},
4 {}
5 };
6
7 /* 设备树匹配列表 */
8 static const struct of_device_id icm20608_of_match[] = {
9 { .compatible = "alientek,icm20608" },
10 { /* Sentinel */ }
11 };
12
13 /* SPI驱动结构体 */
14 static struct spi_driver icm20608_driver = {
15 .probe = icm20608_probe,
16 .remove = icm20608_remove,
17 .driver = {
18 .owner = THIS_MODULE,
19 .name = "icm20608",
20 .of_match_table = icm20608_of_match,
21 },
22 .id_table = icm20608_id,
23 };
24
25 /*
26 * @description : 驱动入口函数
27 * @param : 无
28 * @return : 无
29 */
30 static int __init icm20608_init(void)
31 {
32 return spi_register_driver(&icm20608_driver);
33 }
34
35 /*
36 * @description : 驱动出口函数
37 * @param : 无
38 * @return : 无
39 */
40 static void __exit icm20608_exit(void)
41 {
42 spi_unregister_driver(&icm20608_driver);
43 }
44
45 module_init(icm20608_init);
46 module_exit(icm20608_exit);
47 MODULE_LICENSE("GPL");
48 MODULE_AUTHOR("ALIENTEK");
49 MODULE_INFO(intree, "Y");
第2~5行，传统的设备和驱动匹配表。
第8~11行，设备树的设备与驱动匹配表，这里只有一个匹配项：“alientek,icm20608”。
第14~23行，icm20608的spi_driver结构体变量，当icm20608设备和此驱动匹配成功以后第15行的icm20608_probe函数就会执行。同样的，当注销此驱动的时候icm20608_remove函数会执行。
第30~33行，icm20608_init函数为icm20608的驱动入口函数，在此函数中使用spi_register_driver向Linux系统注册上面定义的icm20608_driver。
第40~43行，icm20608_exit函数为icm20608的驱动出口函数，在此函数中使用spi_unregister_driver注销掉前面注册的icm20608_driver。
3、probe&remove函数 icm20608_driver中的probe和remove函数内容如下所示：
示例代码44.6.3.4 probe和remove函数
1 /*
2 * @description : spi驱动的probe函数，当驱动与设备匹配以后此函数
3 * 就会执行
4 * @param - spi : spi设备
5 */
6 static int icm20608_probe(struct spi_device *spi)
7 {
8 int ret;
9 struct icm20608_dev *icm20608dev;
10
11 /* 分配icm20608dev对象的空间 */
12 icm20608dev = devm_kzalloc(&spi->dev, sizeof(*icm20608dev),
GFP_KERNEL);
13 if(!icm20608dev)
14 return -ENOMEM;
15
16 /* 注册字符设备驱动 */
17 /* 1、创建设备号 */
18 ret = alloc_chrdev_region(&icm20608dev->devid, 0, ICM20608_CNT,
ICM20608_NAME);
19 if(ret cdev.owner = THIS_MODULE;
26 cdev_init(&icm20608dev->cdev, &icm20608_ops);
27
28 /* 3、添加一个cdev */
29 ret = cdev_add(&icm20608dev->cdev, icm20608dev->devid,
ICM20608_CNT);
30 if(ret class = class_create(THIS_MODULE, ICM20608_NAME);
36 if (IS_ERR(icm20608dev->class)) {
37 goto del_cdev;
38 }
39
40 /* 5、创建设备 */
41 icm20608dev->device = device_create(icm20608dev->class, NULL,
icm20608dev->devid, NULL, ICM20608_NAME);
42 if (IS_ERR(icm20608dev->device)) {
43 goto destroy_class;
44 }
45 icm20608dev->spi = spi;
46
47 /*初始化spi_device */
48 spi->mode = SPI_MODE_0; /*MODE0，CPOL=0，CPHA=0*/
49 spi_setup(spi);
50
51 /* 初始化ICM20608内部寄存器 */
52 icm20608_reginit(icm20608dev);
53 /* 保存icm20608dev结构体 */
54 spi_set_drvdata(spi, icm20608dev);
55
56 return 0;
57 destroy_class:
58 device_destroy(icm20608dev->class, icm20608dev->devid);
59 del_cdev:
60 cdev_del(&icm20608dev->cdev);
61 del_unregister:
62 unregister_chrdev_region(icm20608dev->devid, ICM20608_CNT);
63 return -EIO;
64 }
65
66 /*
67 * @description : spi驱动的remove函数，移除spi驱动的时候此函数会执行
68 * @param - spi : spi设备
69 * @return : 0，成功;其他负值,失败
70 */
71 static int icm20608_remove(struct spi_device *spi)
72 {
73 struct icm20608_dev *icm20608dev = spi_get_drvdata(spi);
74 /* 注销字符设备驱动 */
75 /* 1、删除cdev */
76 cdev_del(&icm20608dev->cdev);
77 /* 2、注销设备号 */
78 unregister_chrdev_region(icm20608dev->devid, ICM20608_CNT);
79 /* 3、注销设备 */
80 device_destroy(icm20608dev->class, icm20608dev->devid);
81 /* 4、注销类 */
82 class_destroy(icm20608dev->class);
83 return 0;
84 }
第6~64行，probe函数，当设备与驱动匹配成功以后此函数就会执行。第12行就是给自定义的结构体申请空间。第25~44行都是标准的注册字符设备驱动。注意我们这边驱动没有去读取“cs-gpios”属性，那是因为SPI的核心会自动控制的，我们不用关心它。
第45行，将probe函数的spi_device参数赋值给我们自定义的spi成员变量，也就是保存spi_device结构体对象。
第48行，设置SPI为模式0，也就是CPOL=0，CPHA=0。
第49行，设置好spi_device以后需要使用spi_setup配置一下。
第52行，调用icm20608_reginit函数初始化ICM20608，主要是初始化ICM20608指定寄存器。
第54行，icm20608dev变量是在probe函数里申请的内存空间，在remove函数需要释放掉。这里使用spi_set_drvdata函数将icm20608dev地址保存起来，后面再remove函数里面可以通过spi_get_drvdata函数获取到icm20608dev地址。
第71~84行，icm20608_remove函数，注销驱动的时候此函数就会执行。我们可以使用spi_get_drvdata函数来获取icm20608dev的地址。
4、icm20608寄存器读写与初始化 SPI驱动最终是通过读写icm20608的寄存器来实现的，因此需要编写相应的寄存器读写函数，并且使用这些读写函数来完成对icm20608的初始化。icm20608的寄存器读写以及初始化代码如下：
示例代码44.6.2.5 icm20608寄存器读写以及初始化
1 /*
2 * @description : 从icm20608读取多个寄存器数据
3 * @param – dev : icm20608设备
4 * @param – reg : 要读取的寄存器首地址
5 * @param – val : 读取到的数据
6 * @param – len : 要读取的数据长度
7 * @return : 操作结果
8 */
9 static int icm20608_read_regs(struct icm20608_dev *dev, u8 reg,
void *buf, int len)
10 {
11
12 int ret = -1;
13 unsigned char txdata[1];
14 unsigned char * rxdata;
15 struct spi_message m;
16 struct spi_transfer *t;
17 struct spi_device *spi = (struct spi_device *)dev->spi;
18
19 t = kzalloc(sizeof(struct spi_transfer), GFP_KERNEL);/* 申请内存*/
20 if(!t) {
21 return -ENOMEM;
22 }
23 rxdata = kzalloc(sizeof(char) * len, GFP_KERNEL); /* 申请内存 */
24 if(!rxdata) {
25 goto out1;
26 }
27 /* 一共发送len+1个字节的数据，第一个字节为
28 寄存器首地址，一共要读取len个字节长度的数据，*/
29 txdata[0] = reg | 0x80; /* 写数据的时候首寄存器地址bit8要置1 */
30 t->tx_buf = txdata; /* 要发送的数据 */
31 t->rx_buf = rxdata; /* 要读取的数据 */
32 t->len = len+1; /* t->len=发送的长度+读取的长度 */
33 spi_message_init(&m); /* 初始化spi_message */
34 spi_message_add_tail(t, &m);/* 将spi_transfer添加到spi_message*/
35 ret = spi_sync(spi, &m); /* 同步发送 */
36 if(ret) {
37 goto out2;
38 }
39
40 memcpy(buf , rxdata+1, len); /* 只需要读取的数据 */
41
42 out2:
43 kfree(rxdata); /* 释放内存 */
44 out1:
45 kfree(t); /* 释放内存 */
46
47 return ret;
48 }
49
50 /*
51 * @description : 向icm20608多个寄存器写入数据
52 * @param - dev: icm20608设备
53 * @param - reg: 要写入的寄存器首地址
54 * @param - val: 要写入的数据缓冲区
55 * @param - len: 要写入的数据长度
56 * @return : 操作结果
57 */
58 static s32 icm20608_write_regs(struct icm20608_dev *dev, u8 reg,
u8 *buf, u8 len)
59 {
60 int ret = -1;
61 unsigned char *txdata;
62 struct spi_message m;
63 struct spi_transfer *t;
64 struct spi_device *spi = (struct spi_device *)dev->spi;
65
66 t = kzalloc(sizeof(struct spi_transfer), GFP_KERNEL);/* 申请内存*/
67 if(!t) {
68 return -ENOMEM;
69 }
70
71 txdata = kzalloc(sizeof(char)+len, GFP_KERNEL);
72 if(!txdata) {
73 goto out1;
74 }
75
76 /* 一共发送len+1个字节的数据，第一个字节为
77 寄存器首地址，len为要写入的寄存器的集合，*/
78 *txdata = reg & ~0x80; /* 写数据的时候首寄存器地址bit8要清零 */
79 memcpy(txdata+1, buf, len); /* 把len个数据拷贝到txdata里 */
80 t->tx_buf = txdata; /* 要发送的数据 */
81 t->len = len+1; /* t->len=发送的长度+读取的长度 */
82 spi_message_init(&m); /* 初始化spi_message */
83 spi_message_add_tail(t, &m);/*添加到spi_message队列 */
84 ret = spi_sync(spi, &m); /* 同步发送 */
85 if(ret) {
86 goto out2;
87 }
88
89 out2:
90 kfree(txdata); /* 释放内存 */
91 out1:
92 kfree(t); /* 释放内存 */
93 return ret;
94
95 }
96
97 /*
98 * @description : 读取icm20608指定寄存器值，读取一个寄存器
99 * @param – dev : icm20608设备
100 * @param – reg : 要读取的寄存器
101 * @return : 读取到的寄存器值
102 */
103 static unsigned char icm20608_read_onereg(struct icm20608_dev *dev,
u8 reg)
104 {
105 u8 data = 0;
106 icm20608_read_regs(dev, reg, &data, 1);
107 return data;
108 }
109
110 /*
111 * @description : 向icm20608指定寄存器写入指定的值，写一个寄存器
112 * @param – dev : icm20608设备
113 * @param – reg : 要写的寄存器
114 * @param – data : 要写入的值
115 * @return : 无
116 */
117
118 static void icm20608_write_onereg(struct icm20608_dev *dev, u8 reg,
u8 value)
119 {
120 u8 buf = value;
121 icm20608_write_regs(dev, reg, &buf, 1);
122 }
123
124 /*
125 * @description : 读取ICM20608的数据，读取原始数据，包括三轴陀螺仪、
126 * : 三轴加速度计和内部温度。
127 * @param - dev : ICM20608设备
128 * @return : 无。
129 */
130 void icm20608_readdata(struct icm20608_dev *dev)
131 {
132 unsigned char data[14];
133 icm20608_read_regs(dev, ICM20_ACCEL_XOUT_H, data, 14);
134
135 dev->accel_x_adc = (signed short)((data[0] accel_y_adc;
33 data[5] = dev->accel_z_adc;
34 data[6] = dev->temp_adc;
35 err = copy_to_user(buf, data, sizeof(data));
36 return 0;
37 }
38
39 /*
40 * @description : 关闭/释放设备
41 * @param – filp : 要关闭的设备文件(文件描述符)
42 * @return : 0 成功;其他 失败
43 */
44 static int icm20608_release(struct inode *inode, struct file *filp)
45 {
46 return 0;
47 }
48
49 /* icm20608操作函数 */
50 static const struct file_operations icm20608_ops = {
51 .owner = THIS_MODULE,
52 .open = icm20608_open,
53 .read = icm20608_read,
54 .release = icm20608_release,
55 };
字符设备驱动框架没什么好说的，重点是第20~37行的icm20608_read函数，当应用程序调用read函数读取icm20608设备文件的时候此函数就会执行。其中的24和25行里，通过probe注册的cdev变量，获取到我们自定义的icm20608_dev结构体的首地址。此函数调用上面编写好的icm20608_readdata函数读取icm20608的原始数据并将其上报给应用程序。大家注意，在内核中尽量不要使用浮点运算，所以不要在驱动将icm20608的原始值转换为对应的实际值，因为会涉及到浮点计算。
这个驱动例程还不是很完美，在icm20608_read没有加锁。如果多个程序去读取这个驱动的时候就会出现读取数据出错，有能力的可以把这一点补充完整。
44.6.3 编写测试APP 新建icm20608App.c文件，然后在里面输入如下所示内容：
示例代码44.6.3.1 icm20608App.c文件代码
12 #include "stdio.h"
13 #include "unistd.h"
14 #include "sys/types.h"
15 #include "sys/stat.h"
16 #include "sys/ioctl.h"
17 #include "fcntl.h"
18 #include "stdlib.h"
19 #include "string.h"
20 #include
21 #include
22 #include
23 #include
24 #include
25 /*
26 * @description : main主程序
27 * @param – argc : argv数组元素个数
28 * @param - argv : 具体参数
29 * @return : 0 成功;其他 失败
30 */
31 int main(int argc, char *argv[])
32 {
33 int fd;
34 char *filename;
35 signed int databuf[7];
36 unsigned char data[14];
37 signed int gyro_x_adc, gyro_y_adc, gyro_z_adc;
38 signed int accel_x_adc, accel_y_adc, accel_z_adc;
39 signed int temp_adc;
40
41 float gyro_x_act, gyro_y_act, gyro_z_act;
42 float accel_x_act, accel_y_act, accel_z_act;
43 float temp_act;
44
45 int ret = 0;
46
47 if (argc != 2) {
48 printf("Error Usage!\r\n");
49 return -1;
50 }
51
52 filename = argv[1];
53 fd = open(filename, O_RDWR);
54 if(fd
关注
打赏
![]()
1665308814
查看更多评论
最近更新
- 深拷贝和浅拷贝的区别（重点）
- 【Vue】走进Vue框架世界
- 【云服务器】项目部署—搭建网站—vue电商后台管理系统
- 【React介绍】 一文带你深入React
- 【React】React组件实例的三大属性之state，props，refs（你学废了吗）
- 【脚手架VueCLI】从零开始，创建一个VUE项目
- 【React】深入理解React组件生命周期----图文详解（含代码）
- 【React】DOM的Diffing算法是什么？以及DOM中key的作用----经典面试题
- 【React】1_使用React脚手架创建项目步骤--------详解(含项目结构说明)
- 【React】2_如何使用react脚手架写一个简单的页面？
