第十一章 蜂鸣器实验

上一章，我们介绍了STM32MP157的IO口作为输出的使用。本章，我们将通过另外一个例子继续巩固IO口作为输出使用的操作方法，不同的是本章讲的不是用IO口直接驱动器件，而是通过三极管间接驱动。我们将利用一个IO口来控制板载的有源蜂鸣器。 本章将分为如下几个小节： 11.1、蜂鸣器实验； 11.2、硬件设计； 11.3、软件设计； 11.1 蜂鸣器简介 蜂鸣器是一种一体化结构的电子讯响器，采用直流电压供电，广泛应用于计算机、打印机、复印机、报警器、电子玩具、汽车电子设备、电话机、定时器等电子产品中，用作发声器件。蜂鸣器主要分为压电式蜂鸣器和电磁式蜂鸣器两种类型。 正点原子STM32MP157开发板板载的蜂鸣器是电磁式的有源蜂鸣器，如图14.1.1所示：

图11.1. 1有源蜂鸣器 这里的有源不是指电源的“源”，而是指有没有自带震荡电路，有源蜂鸣器自带了震荡电路，一通电就会发声；无源蜂鸣器则没有自带震荡电路，必须外部提供2~5KHz左右的方波驱动，才能发声。 上一章，我们利用STM32MP1的IO口直接驱动LED灯，本章的蜂鸣器，我们能否直接用STM32MP157的IO口驱动呢？让我们来分析一下： ①STM32MP157的单个IO最大可以提供20mA电流（来自数据手册，如下图），而蜂鸣器的驱动电流是30mA左右，如果直接将蜂鸣器接在IO口上，可能会烧毁IO。 ②STM32MP157整个芯片的电流，最大也就140mA，如果用IO口直接驱动蜂鸣器，其他地方用电就得省着点了。 所以我们不用STM32MP1的IO直接驱动蜂鸣器，而是通过三极管扩流后再驱动蜂鸣器，这样STM32MP157的IO只需要提供不到1mA的电流就足够了。 IO口使用虽然简单，但是和外部电路的匹配设计，还是要十分讲究的，考虑越多，设计就越可靠，出现的问题也就越少。

图11.1. 2数据手册部分截图 11.2 硬件设计

1. 例程功能 控制蜂鸣器每隔1s响或者停一次，当蜂鸣器响的时候，LED0和LED1亮，当蜂鸣器停的时候，LED0和LED1灭。
2. 硬件资源

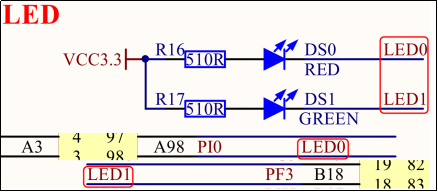

表11.2. 1硬件资源 3. 原理图 STM32mp157原理图中，LED0接在PI0上，LED1接在PF3上。蜂鸣器的驱动信号连接在STM32mp157的PC7上。如下图所示：

图11.2. 1 LED与STM32MP157连接原理图

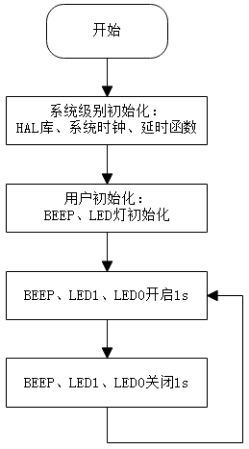

图11.2. 2蜂鸣器与STM32MP157连接原理图 图中我们用到一个PNP 型的三极管（S8550）来驱动蜂鸣器，R108主要用于防止蜂鸣器的误发声。当PC7输出低电平的时候，Q1导通，蜂鸣器发声，当PC7输出高电平的时候，Q1不导通，蜂鸣器停止发声。 11.3 软件设计 本实验配置好的实验工程已经放到了开发板光盘中，路径为：开发板光盘A-基础资料\1、程序源码\11、M4 CubeIDE裸机驱动例程\CubeIDE_project\ 4 BEEP。 11.3.1 程序设计流程 本章节我们通过HAL库的API函数来驱动LED和蜂鸣器，实现蜂鸣器、LED0和LED1以1s间隔交替开启和关闭。其中，我们会用到HAL库中的HAL_GPIO_WritePin和HAL_GPIO_TogglePin函数。实验程序的设计流程如下：

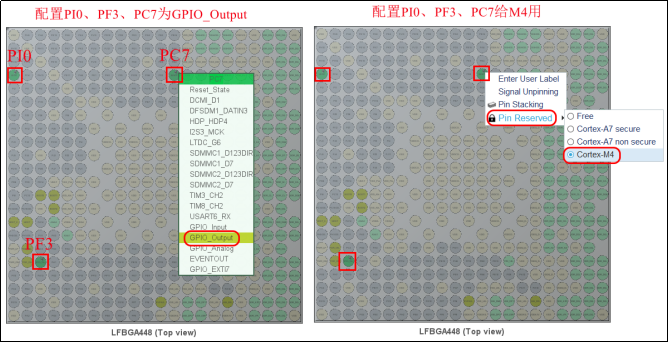

图11.3.1. 1程序设计流程图 11.3.2 GPIO功能引脚配置 新建一个工程BEEP，进入STM32CubeMX插件配置界面后，在Pinout & Configuration处配置PI0、PF3和PC7为GPIO Output，并配置PI0、PF3和PC7给CM4内核使用，如下图所示。

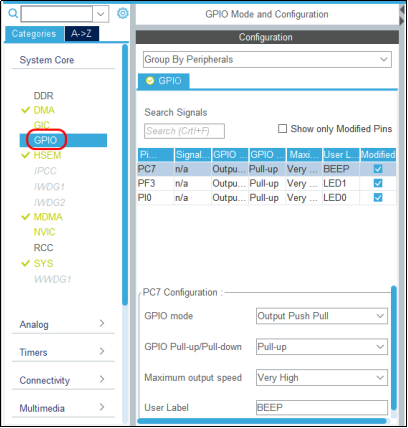

图11.3.1. 1配置PI0引脚复用功能 接下来配置GPIO的工作模式，其中： PC7配置：GPIO为推挽输出模式，配置上拉，速度等级为Very High，User Label为BEEP； PI0配置：GPIO为推挽输出模式，配置上拉，速度等级为Very High，User Label为LED0； PF3配置：GPIO为推挽输出模式，配置上拉，速度等级为Very High，User Label为LED1； 上面的配置，速度等级也可以选其它配置，PI0和PF3的User Label我们保持和上面LDE实验的一致，因为我们要用前面LED工程的实验代码。

图11.3.1. 2配置GPIO工作模式 11.3.3 时钟和工程配置 我们采用默认内部高速时钟HSI（64MHz）。同时在Project Manager窗口勾选此项，配置独立生成对应外设的初始化.h和.c 文件：

图11.3.2. 1配置生成外设独立的初始化文件 11.3.4 生成工程 配置好之后，按下键盘的“Ctrl+S”组合键保存保存 LED.ioc 文件，系统开始生成初始化代码。

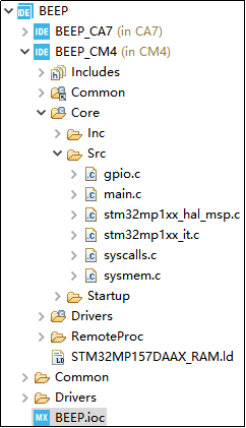

图11.3.3. 1生成BEEP工程 11.3.5 控制逻辑代码实现

1. 新建用户文件 将上一章LED工程的BSP文件夹直接复制粘贴到本工程的CM4工程根目录下。如果还不太熟悉在工程中拷贝文件和新建文件的操作，也可以回头看看我们前面第4.2.3小节，如下图：

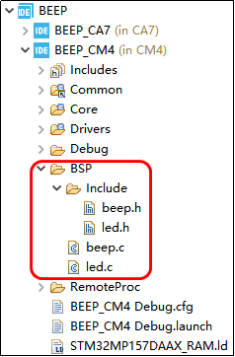

图11.3.4. 1拷贝BSP文件夹 在BSP的Include目录下新建beep.h头文件，在BSP的根目录下新建beep.c源文件，如下图：

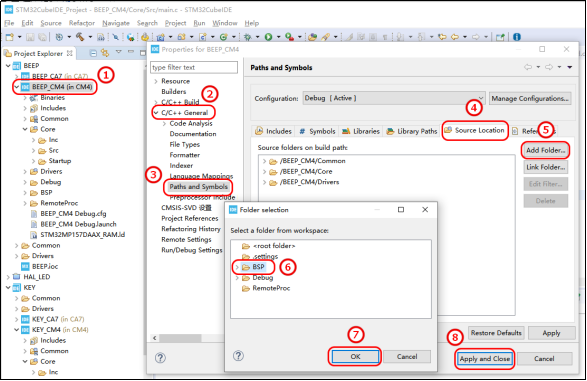

图11.3.4. 2新建beep.h和beep.c文件 最后记得在工程中设置源文件的路径，否则编译的时候会找不到beep.c和led.c文件里的函数。如果把BSP文件夹放在Core目录下的话，就不需要进行这步设置：

图11.3.4. 3工程关联添加的源文件 2. 添加用户驱动代码 在beep.h文件中添加如下代码： beep.h文件内容

1   #ifndef __BEEP_H
2   #define __BEEP_H
3
4   #include"gpio.h"
5   /* 蜂鸣器控制 */
6   #define BEEP(x)   do{ x ? \
7    HAL_GPIO_WritePin(BEEP_GPIO_Port, BEEP_Pin, GPIO_PIN_RESET) : \
8    HAL_GPIO_WritePin(BEEP_GPIO_Port, BEEP_Pin, GPIO_PIN_SET); \ 9                           }while(0)
10
11  /* 蜂鸣器取反控制 */
12  #define BEEP_TOGGLE() \
13  do{ \
14      HAL_GPIO_TogglePin(BEEP_GPIO_Port, BEEP_Pin); \
15    }while(0)  				/* BEEP = !BEEP */
16
17  void beep_init(void); 	/* BEEP初始化函数 */
18
19  #endif

beep.h文件中调用HAL_GPIO_WritePin函数来对GPIO端口位写值，调用HAL_GPIO_TogglePin函数来对GPIO端口位取反。
第6~9行，当x大于0的时候，设置端口位为0，蜂鸣器响；当x小于0的时候，设置端口位为1，蜂鸣器不响。
第12~15行，对GPIO端口位取反，如果蜂鸣器开启，执行这段语句后蜂鸣器关闭；如果此时蜂鸣器关闭，执行这段语句后打开蜂鸣器。
在beep.c文件中添加如下代码，默认关闭蜂鸣器。

beep.c文件内容

1   #include "./Include/beep.h"
2
3   void beep_init(void)
4   {
5   	BEEP(0);    			/* 关闭 蜂鸣器 */
6   }
	main.c文件代码如下：
main.c文件内容
1   #include "main.h"
2   #include "gpio.h"
3   #include "../../BSP/Include/beep.h"
4   #include "../../BSP/Include/led.h"
5
6   void SystemClock_Config(void);
7
8   int main(void)
9   {
10    /* 初始化HAL库 */
11    HAL_Init();
12
13    if(IS_ENGINEERING_BOOT_MODE())
14    {
15     /* 配置系统时钟 */
16      SystemClock_Config();
17    }
18
19    /* 初始化所有已经配置的外设 */
20    MX_GPIO_Init();
21    led_init();   			/* 关闭 LED0,打开LED1  */
22    beep_init(); 			/* 关闭BEEP */
23
24    while (1)
25    {
26      BEEP(1);    			/* 打开蜂鸣器 */
27      LED0(0);    			/* 打开LED0 */
28      LED1(0);    			/* 打开LED1 */
29      HAL_Delay(1000);
30      BEEP(0);    			/* 关闭蜂鸣器 */
31      LED0(1);    			/* 关闭LED0 */
32      LED1(1);    			/* 关闭LED1 */
33      HAL_Delay(1000);
34    }
35  }
36
37  /*系统时钟配置*/
38  void SystemClock_Config(void)
39  {
40    /*此处省略时钟初始化代码*/
41  }
42
43  void Error_Handler(void)
44  {
45
46  }

main.c文件中的初始化代码我们在前面的第10.5.5小节有分析过，这里不再赘述。在while循环中，蜂鸣器以1秒的间隔发声，当蜂鸣器响的时候，LED0和LED1亮，当蜂鸣器不响的时候，LED0和LED1灭。

11.3.6 编译和调试 工程编译不报错后，进入Debug模式调试工程，点击运行以后实验现象和我们上面分析的一致。
