1、实验流程：
2、硬件准备： ① 精英板或战舰板 ② 7725带FIFO版本 ③ 一根USB串口线
图1 硬件连接 打开山外多功能调试助手，如下设置：

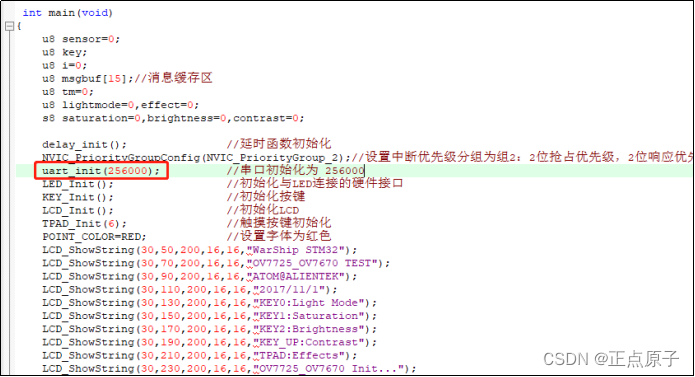

图2 山外多功能调试助手设置 由于山外上位机最大波特率只能到256000所以设置最大的波特率（这个速度属实捉急，效果一般），在代码中将串口一的波特率设置为256000，如下图：
图3 串口一波特率设置 判断按键KEY0按下还是KEY1按下，然后输出对应模式（QVGA、VGA）的图像。假设当按下按键KEY0此时输出QVGA格式图像。
图4 按键判断 然后通过函数OV7725_camera_refresh进行更新显示

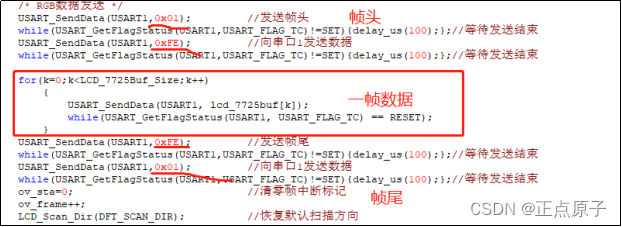

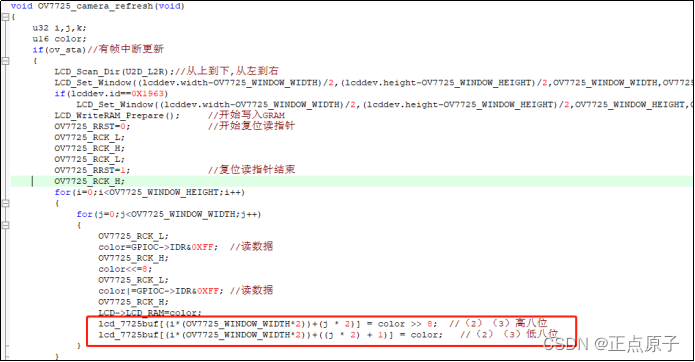

图5 7725更新显示 将摄像头拍摄的RGB数据高低位分别存取到lcd_7725buf数组成员，然后将一帧数据按照格式：帧头+一帧数据+帧尾，发送至上位机（帧头帧尾为上位机固定协议）即可在上位机上显示图像。如下图：

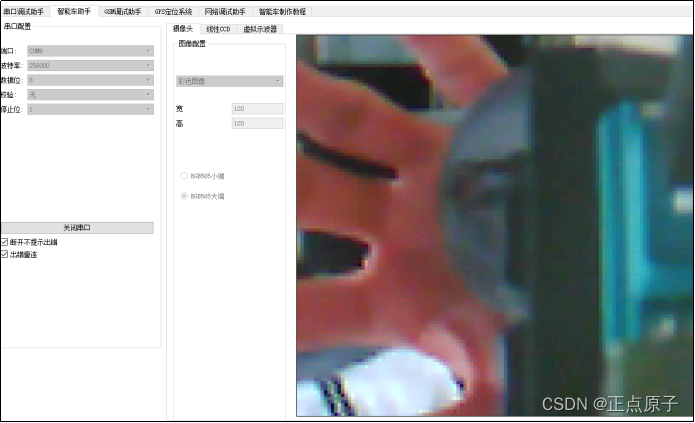

图6 数据发送 最终效果如下图：
图7 图像显示 由于受限于串口速度，所以帧率较低。
