【正点原子Linux连载】第十五章 Qt控制BEEP 摘自【正点原子】I.MX6U嵌入式Qt开发指南V1.0.2

1）实验平台：正点原子阿尔法Linux开发板 2）平台购买地址：https://item.taobao.com/item.htm?id=603672744434 3）全套实验源码+手册+视频下载地址：http://www.openedv.com/thread-300792-1-1.html 4）对正点原子Linux感兴趣的同学可以加群讨论：935446741

第十五章 Qt控制BEEP

本章是Qt控制蜂鸣器实验，原理和上一章点亮LED一样。

16.1 资源简介

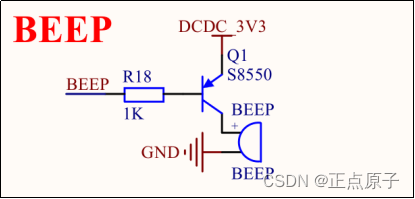

在正点原子的I.MX6U开发板，ALPHA和MINI Linux开发板板载资源上有一个蜂鸣器（BEEP）。如下图原理图。此蜂鸣器直接接在一个GPIO上，并不是接在PWM上，管脚资源限制。所以我们的操作与上一小节是一样的（下图为ALPHA开发板的BEEP原理图）。

16.2 应用实例

想要控制这个蜂鸣器（BEEP），首先我们正点原子的出厂内核已经默认将这个LED注册成了gpio-leds类型设备。所以实例与上一小节LED实例是一样的。 项目简介：设置一个按钮，点击即可控制BEEP状态反转（打开蜂鸣器或者关闭蜂鸣器）。 例02_beep，控制BEEP（难度简单）。项目路径为Qt/3/02_beep。 在源文件“mainwindow.cpp”的代码如下。

    /******************************************************************
    Copyright © Deng Zhimao Co., Ltd. 1990-2021. All rights reserved.
    * @projectName   02_beep
    * @brief         mainwindow.h
    * @author        Deng Zhimao
    * @email         1252699831@qq.com
    * @net            www.openedv.com
    * @date           2021-03-11
    *******************************************************************/
1   #ifndef MAINWINDOW_H
2   #define MAINWINDOW_H
3
4   #include
5   #include
6   #include
7
8   class MainWindow : public QMainWindow
9   {
10      Q_OBJECT
11
12  public:
13      MainWindow(QWidget *parent = nullptr);
14      ~MainWindow();
15
16  private:
17      /* 按钮 */
18      QPushButton *pushButton;
19
20      /* 文件 */
21      QFile file;
22
23      /* 设置BEEP的状态 */
24      void setBeepState();
25
26      /* 获取BEEP的状态 */
27      bool getBeepState();
28
29  private slots:
30      /* 槽函数 */
31      void pushButtonClicked();
32  };
33  #endif // MAINWINDOW_H

在头文件“mainwindow.h”里第24~27行声明一个设置蜂鸣器状态方法，另一个是获取状态的方法。另外第31声明一个槽函数，作用是点击切换蜂鸣器的状态。 在源文件“mainwindow.cpp”的代码如下。

    /******************************************************************
    Copyright © Deng Zhimao Co., Ltd. 1990-2021. All rights reserved.
    * @projectName   02_beep
    * @brief         mainwindow.cpp
    * @author        Deng Zhimao
    * @email         1252699831@qq.com
    * @net            www.openedv.com
    * @date           2021-03-11
    *******************************************************************/
1   #include "mainwindow.h"
2   #include
3   #include
4   #include
5   #include
6
7   MainWindow::MainWindow(QWidget *parent)
8       : QMainWindow(parent)
9   {
10      /* 获取屏幕的分辨率，Qt官方建议使用这
11       * 种方法获取屏幕分辨率，防上多屏设备导致对应不上
12       * 注意，这是获取整个桌面系统的分辨率
13       */
14      QList  list_screen =  QGuiApplication::screens();
15
16      /* 如果是ARM平台，直接设置大小为屏幕的大小 */
17  #if __arm__
18      /* 重设大小 */
19      this->resize(list_screen.at(0)->geometry().width(),
20                   list_screen.at(0)->geometry().height());
21  #else
22      /* 否则则设置主窗体大小为800x480 */
23      this->resize(800, 480);
24  #endif
25
26      pushButton = new QPushButton(this);
27
28      /* 居中显示 */
29      pushButton->setMinimumSize(200, 50);
30      pushButton->setGeometry((this->width() - pushButton->width()) /2 ,
31                              (this->height() - pushButton->height()) /2,
32                              pushButton->width(),
33                              pushButton->height()
34                              );
35      /* 开发板的蜂鸣器控制接口 */
36      file.setFileName("/sys/devices/platform/leds/leds/beep/brightness");
37
38      if (!file.exists())
39          /* 设置按钮的初始化文本 */
40          pushButton->setText("未获取到BEEP设备！");
41
42      /* 获取BEEP的状态 */
43      getBeepState();
44
45      /* 信号槽连接 */
46      connect(pushButton, SIGNAL(clicked()),
47              this, SLOT(pushButtonClicked()));
48  }
49
50
51  MainWindow::~MainWindow()
52  {
53  }
54
55  void MainWindow::setBeepState()
56  {
57      /* 在设置BEEP状态时先读取 */
58      bool state = getBeepState();
59
60      /* 如果文件不存在，则返回 */
61      if (!file.exists())
62          return;
63
64      if(!file.open(QIODevice::ReadWrite))
65          qDebug()
