第六章 新建寄存器版本MDK工程

通过前面几章的学习，我们对STM32有了个比较清晰的了解，本章我们将讲解新建寄存器库版本MDK工程的详细步骤。我们把本章新建好的工程放在光盘里，路径：4，程序源码\2，标准例程-HAL库版本\实验0 基础入门实验\实验0-2，新建工程实验-寄存器版本，大家在学习新建工程过程中间遇到一些问题，可以直接打开这个工程，然后对比学习。 本章将分为如下两个小节： 6.1 新建寄存器版本MDK工程 6.2 下载验证

6.1 新建寄存器版本MDK工程

本节我们将教大家如何新建一个STM32H750的MDK5工程。为了方便大家参考，我们将本节最终新建好的工程模板存放在A盘：4、程序源码\2，标准例程-HAL库版本\实验0 基础入门实验\实验0-2，新建工程实验-寄存器版本，如遇新建工程问题，请打开该实验对比。 整个新建过程比较复杂，我们将其拆分为5个步骤进行讲解，请准备大概2个小时时间，耐心细致的做完！对你后续的学习非常有帮助！ 在新建工程之前，首先我们要做如下准备： 1、 STM32Cube官方固件包：我们使用的固件包版本是STM32Cube_FW_H7_V1.6.0，固件包路径：A盘8，STM32参考资料1，STM32CubeH7固件包。 2、开发环境搭建：参考本书第三章相关内容。 6.1.1 新建工程文件夹 新建工程文件夹分为2个步骤：1，新建工程文件夹；2，拷贝工程相关文件。

1. 新建工程文件夹 首先我们在桌面新建一个工程根目录文件夹，后续的工程文件都将在这个文件夹里建立，我们把这个文件夹重命名为：实验0-2，新建工程实验-寄存器版本。如图6.1.1.1所示：

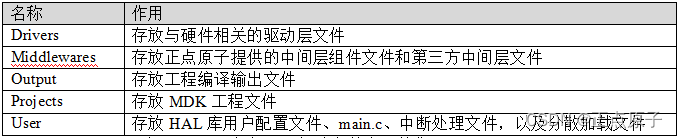

图6.1.1.1 新建工程根目录文件夹 为了让工程的文件目录结构更加清晰易懂，我们会在工程根目录文件夹下建立以下几个文件夹，每个文件夹名称及其作用如表6.1.1.1所示：

表6.1.1.1 工程根目录新建文件夹及其作用 新建完成以后，最后得到我们的工程根目录文件夹如图6.1.1.2所示。

图6.1.1.2 工程根目录文件夹 工程根目录及其相关文件夹新建好以后，我们需要拷贝一些工程相关文件过来（主要是在Drivers文件夹里面），以便等下的新建工程需要。

2. 拷贝工程相关文件

接下来，我们按图6.1.1.2的根目录文件夹顺序介绍每个文件夹及其需要拷贝的文件。 Drivers文件夹 该文件夹用于存放与硬件相关的驱动层文件，一般包括如表6.1.1.2所示的三个文件夹：

表6.1.1.2 Drivers包含文件夹 BSP文件夹，用于存放正点原子提供的板级支持包驱动代码，如：LED、蜂鸣器、按键等。本章我们暂时用不到该文件夹，不过可以先建好备用。 CMSIS文件夹，用于存放CMSIS底层代码（ARM和ST提供），如：启动文件（.s文件）、stm32h7xx.h等各种头文件。该文件夹我们可以直接从STM32CubeH7固件包（路径：A盘8，STM32参考资料1，STM32CubeH7固件包）里面拷贝，不过由于固件包里面的CMISIS兼容了太多芯片，导致非常大（300多MB），因此我们根据实际情况，对其进行了大幅精简，精简后的CMSIS文件夹大小为2.3MB左右。精简后的CMSIS文件夹大家可以在：A盘4，程序源码1，标准例程-寄存器版本 文件夹里面的任何一个实验的Drivers文件夹里面拷贝过来。 SYSTEM文件夹，用于存放正点原子提供的系统级核心驱动代码，如：sys.c、delay.c和usart.c等，方便大家快速搭建自己的工程。该文件同样可以从：A盘4，程序源码1，标准例程-寄存器版本 文件夹里面的任何一个实验的Drivers文件夹里面拷贝过来。 执行完以上操作后，Drivers文件夹最终结构如图6.1.1.3所示：

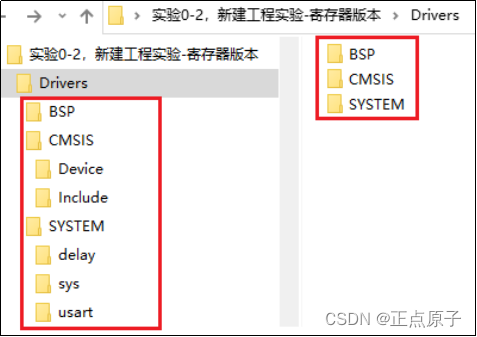

图6.1.1.3 工程根目录文件夹 Middlewares文件夹 该文件夹用于存放正点原子和其他第三方提供的中间层代码（组件/Lib等），如：USMART、MALLOC、TEXT、FATFS、USB、LWIP、各种OS、各种GUI等等。本章我们暂时用不到该文件夹，不过可以先建好备用，后面的实验将会陆续添加各种文件。 Output文件夹 该文件夹用于存放编译器编译工程输出的中间文件，比如：.hex、.bin、.o文件等等。这里不需要操作，后面只需要在MDK里面设置该文件夹为编译过程中间文件的存放文件夹就行。 Projects文件夹 该文件夹用于存放编译器（MDK、IAR等）工程文件，我们主要用MDK，为了方便区分，我们在该文件夹下新建：MDK-ARM文件夹，用于存放MDK的工程文件，如图6.1.1.4所示：

图6.1.1.4 在Projects文件夹下新建MDK-ARM文件夹 User文件夹 该文件夹用于存放用户编写的代码，如：main.c等。目前还没有任何代码，所以暂时为空即可。

6.1.2 新建一个工程框架

首先，打开MDK软件。然后点击ProjectNew uVision Project如图6.1.2.1所示：

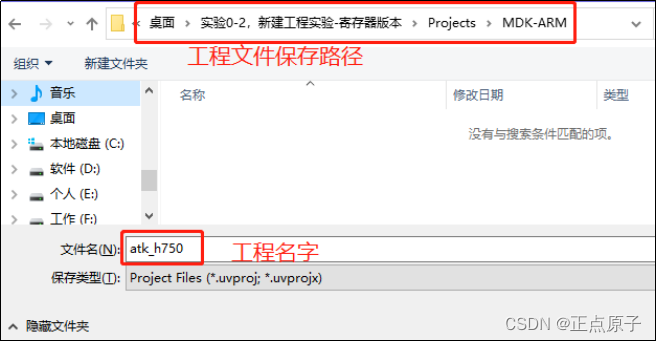

图6.1.2.1 新建MDK工程 然后弹出工程命名和保存的操作窗口，我们将工程文件保存路径设置在上一节新建的工程文件夹内，具体路径为：桌面实验0-2，新建工程实验-寄存器版本ProjectsMDK-ARM，工程名字我们取：atk_h750，最后点击保存即可。具体操作窗口如图6.1.2.2所示：

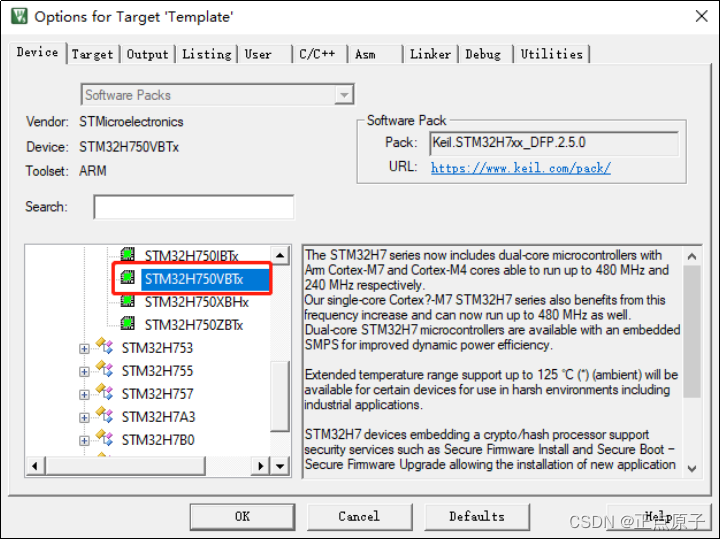

图6.1.2.2 保存工程界面 之后，弹出器件选择对话框，如图6.1.2.3所示。因为正点原子MiniPRO STM32H750开发板所使用的STM32型号为STM32H750VBT6，所以我们选择：STMicroelectronicsSTM32H7 SeriesSTM32H750STM32H750VBTx（如果使用的是其他系列的芯片，选择相应的型号就可以了，特别注意：一定要安装对应的器件pack才会显示这些内容哦！！如果没得选择，请关闭MDK，然后安装 A盘：6，软件资料\1，软件\MDK5\ Keil.STM32H7xx_DFP.2.5.0.pack这个安装包后重试）。

                       图6.1.2.3 器件选择界面

点击OK，MDK会弹出Manage Run-Time Environment对话框，如图6.1.2.4所示：

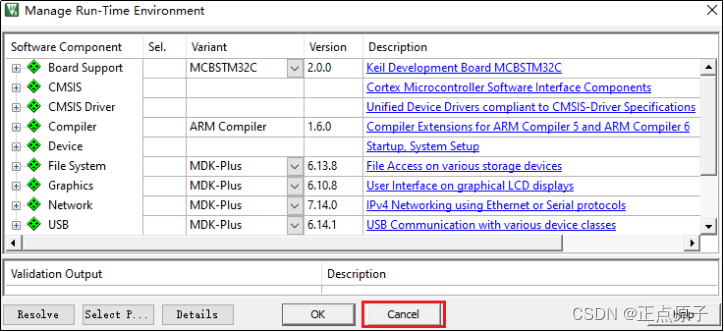

图3.2.1.4 Manage Run-Time Environment界面 这是MDK5新增的一个功能，在这个界面，我们可以添加自己需要的组件，从而方便构建开发环境，不过这里我们不做介绍。所以在图6.1.2.4所示界面，我们直接点击Cancel，即可，得到如图6.1.2.5所示界面：

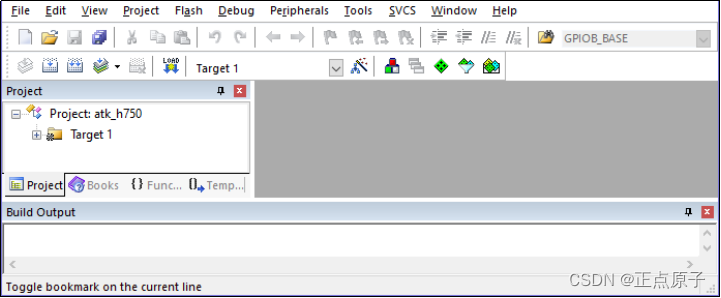

图6.1.2.5 工程初步建立 此时，我们打开MDK-ARM文件夹，会看到MDK在该文件夹下自动创建了3个文件夹（DebugConfig、Listings和Objects），如图6.1.2.6所示：

图6.1.2.6 MDK新建工程时自动创建的文件夹 这三个文件夹的作用如表6.1.2.1所示：

表6.1.2.1 三个文件夹及其作用 编译过程产生的链接列表、调试信息、预览、lib等文件，统称为中间文件。为了统一管理，方便使用，我们会把输出在Listings和Objects文件夹的内容，统一改为输出到Output文件夹（通过魔术棒设置），我们先把MDK自动生成的这两个文件夹（Listings和Objects）删除。 至此，我们还只是建了一个框架，还有好几个步骤要做，比如添加文件、魔术棒设置、编写main.c等。

6.1.3 添加文件

本节将分3个步骤：1，设置工程名和分组名；2，添加启动文件；3，添加SYSTEM源码。

1. 设置工程名和分组名 在ProjectTarget上右键，选择Manage Project Items…（方法一）或在菜单栏点击品字形红绿白图标（方法二）进入工程管理界面，如图6.1.3.1所示：

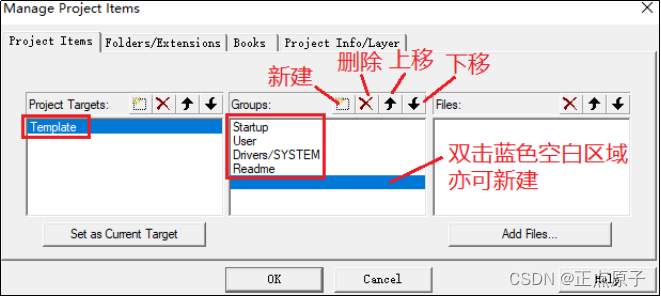

图6.1.3.1 进入工程管理界面 在工程管理界面，我们可以执行设置工程名字（Project Targets）、分组名字（Groups）以及添加每个分组的文件（Files）等操作。我们设置工程名字为：Template，并设置四个分组：Startup（存放启动文件）、User（存放main.c等用户代码）、Drivers/SYSTEM（存放系统级驱动代码）、Readme（存放工程说明文件），如图6.1.3.2所示：

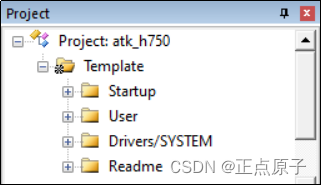

图6.1.3.2 设置工程名和分组名 设置好之后，我们点击OK，回到MDK主界面，可以看到我们设置的工程名和分组名如图6.1.3.3所示：

图6.1.3.3 设置成功 这里我们只是新建了一个简单的工程，并没有添加BSP、Middlewares等分组，后面随着工程复杂程度的增加，我们需要一步步添加对应的分组。 注意：为了让工程结构清晰，我们会尽量让MDK的工程分组和我们前面新建的工程文件夹对应起来，由于MDK分组不支持多级目录，因此我们将路径也带入分组命名里面，以便区分。如：User分组对应User文件夹里面的源码，Drivers/SYSTEM分组，对应Drivers/SYSTEM文件夹里面的源码，Drivers/BSP分组对应Drivers/BSP文件夹里面的源码等。

2. 添加启动文件

启动文件（.s文件）包含STM32的启动代码，其主要作用包括：1、堆栈（SP）的初始化；2、初始化程序计数器（PC）；3、设置向量表异常事件的入口地址；4、调用main函数等，是每个工程必不可少的一个文件，我们在本书第九章会有详细介绍。 启动文件由ST官方提供，存放在STM32CubeH7软件包的：DriversCMSISDevice STSTM32H7xxSourceTemplatesarm文件夹下。因为我们开发板使用的是STM32H750VBT6，对应的启动文件为：startup_stm32h750xx.s，为了节省空间，在精简版CMSIS文件夹里面我们把其他启动文件都删了。而且，为了更好的匹配寄存器版本代码，我们对startup_stm32h750xx.s做了2处修改： 1，我们用不到编译器的内存管理函数，为节省内存，将Heap_Size改成 0，源码如下： ;未用到编译器自带的内存管理(malloc,free等)，设置Heap_Szie为0 Heap_Size EQU 0x00000000 2，寄存器代码不需要调用SystemInit函数，因此修改Reset_Handler函数，去掉SystemInit调用，并且还加入了开启 STM32H750 硬件 FPU 的代码，具体源码如下：

Reset_Handler    PROC
                    EXPORT  Reset_Handler                    [WEAK]
    ;IMPORT  SystemInit
    ;寄存器代码,不需要在这里调用SystemInit函数,故屏蔽掉,库函数版本代码,可以留下
    ;不过需要在外部实现SystemInit函数,否则会报错.
    IMPORT  __main

        IF {FPU} != "SoftVFP"  ;通过Target选项卡的Floating Point Hardware选项来控制
                                   ;如果选择:Not Used,则不编译以下代码(到ENDIF结束)
                                   ;如果选择:Use Single/Double Precision,则编译以下代码
        ;Enable Floating Point Support at reset for FPU
        LDR.W  R0, =0xE000ED88       ; Load address of CPACR register
        LDR    R1, [R0]                ; Read value at CPACR
; Set bits 20-23 to enable CP10 and CP11 coprocessors
        ORR    R1,  R1, #(0xF
