【ESD专题】如何审查TVS管的数据手册

做为一名硬件工程师，在工作中不能避免要审查器件的规格书（数据手册）。我们不仅仅要知道规格书中给出的器件特性、应用范围，还要知道器件的电气特性，会看一些特性图表。因为一个产品是由很多器件组成，而规格书中的这些信息能体现了一个器件的好坏。选型到性能较优、成本较低的器件，最合适的器件才能组成一个运行良好的产品。

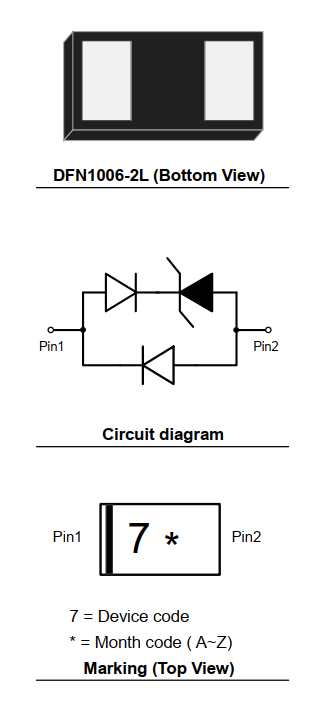

今天我们以豪威集团下的ESD5301N为例。这个是一个单向超低电容TVS管。其外形，内部原理及表面丝印Mark如下图所示。如果要了解单向TVS管和双向TVS管的区别，可以参考星球文章：【ESD专题】3.ESD防护器件（TVS管的原理和选型）中的第四步是选择单向还是双向TVS管。

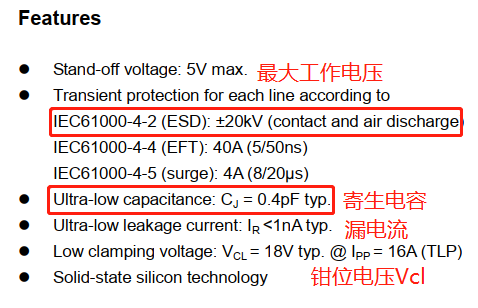

从首页的特性介绍中我们可以看出此TVS管最大工作电压为5V；能扛IEC61000-4-2 ±20kV 的接触和空气放电（有关EC61000-4-2标准可参考星球文章【ESD专题】1.ESD基础及IEC61000-4-2标准和【ESD专题】资料：IEC61000-4-2静电标准中文版）。寄生电容约为0.4pF；漏电流1nA；钳位电压在16A（TLP）下为18V。这些特性我们在电气特性中都可以更详细的数据。

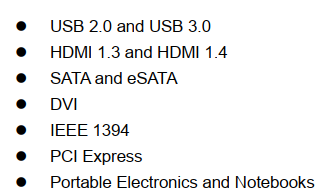

其中要应用范围如下：有USB信号、HDMI信号等高速信号。这些应用都要求寄生电容较低，因此从这里看出此TVS的寄生电容这个特性是较好的。

规格书接下来一般都会给出绝对最大参数，超过这个参数后，器件就很可能损坏。从规格书给出的绝对最大参数中，可以看到峰值功率、电流、抗静电能力、节温、存储温度、工作温度等。

对于TVS管来说，短时脉冲（0~300ns）不会损坏TVS二极管。DC直流电压（>1ms），在电流没有限制（典型
