我们在星球文章：【PCB专题】什么是V-Cut 中我们介绍了V-Cut设计的目的和使用限制。其中V-Cut设计的目的是为了方便SMT后进行电路板分板，使用限制中的其中一条是V-Cut到线路或PAD安全距离问题。

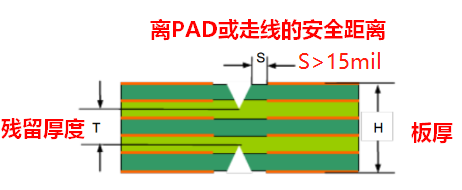

在文章中我们说到这个安全距离一般要S>15mil(0.38mm)最佳，这点在设计时需要与PCB板厂核对。因为不同的厂家能达到的精度是不一样的，而且不同板厚和V-Cut角度也会有些区别。安全距离示意如下图所示：

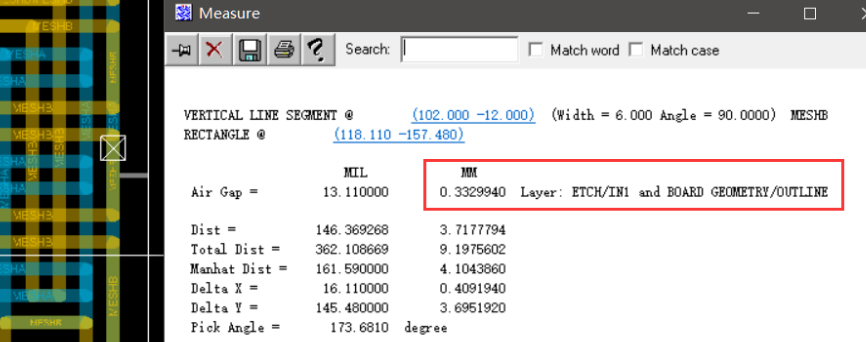

在工作过程中遇到的案例如下图所示的PCB板卡中，1.6mm板厚，是一个很小的板卡，内层的线路到板边的距离为13.11mil（0.332mm）小于我们上面所说的安全距离15mil。如下图所示：
板卡因为是很规整的矩形，所以起初想做成V-Cut进行分析的形式，这样最节约空间，可以提高拼板的利用率。如下图为原先设想的拼板方式：
