电压、电流的变化通过导线传输时,有两种形态——“共模”和“差模”。设备的电源线、信号线、与其他设备或外围设备相互交换的通信线路,至少有两根导线,这两根导线作为往返线路输送电力或信号。通常在这两根导线之外还有第三导体,就是“地线”。

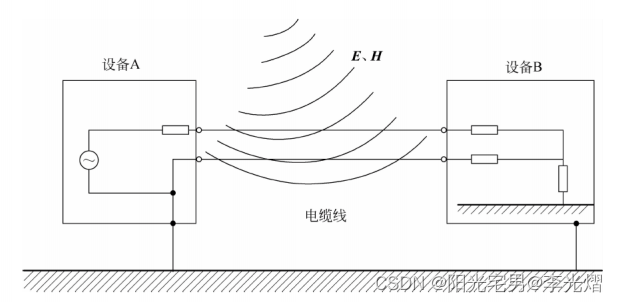

干扰电压和电流分为两种,一种是两根导线分别作为往返线路传输,我们称为“差模”。如下图所示,电源、信号源及其负载通过两根导线连接,流过一边导线的电流与另一边导线的电流幅度相同,方向相反。
另一种是两根导线做去路,地线做返回传输。我们称为“共模”。因为实际上,干扰源并不一定连接在两根导线之间。因为两根导线与地线之间也有电压,因此干扰电压有可能同时作用在两根导线与地线之间。两根导线会流过幅度和方向都相同的电流,这些电流会合在一起,通过
