那么我们可以认为Uo是一个2.5V的电压源吗？当然是不行的了，如下图所示，在Uo输出端对地并上2.5k的电阻，Uo的电压就会降低至1.67V（得出结果计算很简单，利用电阻分压关系就可得到，等效为5V电源下挂着2.5K+2.5K//2.5K->5V*1/3=1.67V）。
如果上面的电路不能被称为电压源，那什么样的电路才可以被称为电压源呢？
给出的一个定义就是：无论带什么样的负载，输出电压保持不变的电路才是电压源。
在星球文章：【电源专题】线性稳压器基础（线性稳压器是哪里线性了？）中我们讲解了一下恒压源的原理。因为通过电阻分压的形式无法得到一个恒压源，所以需要将输出电压反馈到输入回路上，形成负反馈来调节输出电压。这样就可以得到一个恒压源。这也是线性稳压器的原理。
那么怎么才能做到不管带什么负载输出电压都保持不变呢？我们需要有一种全新的视角去理解电压和电流的关系：一个电路想要输出电压不变，就必须有强有力的输出电流的能力。
如下图所示的电路中，电源V1带载2.5K，是属于轻负载下，5V电源只需要输出2mA电流就可以说自己是一个直流电压源了。
将负载减小，变为1毫欧。如果还想在负载两端得到5V的电压，则电流达到5kA。也就是说5V电源要输出5kA电流才能说自己是一个直流电压源。
所以，电压源最根本的能力（本质），是要能提供负载所需要的电流，至于输出电压精确稳定，可以依靠别的手段来实现。
在一般的教材中，总是把电压源等效为理想电动势与内阻的串联，因此电压源将拥有极小的内阻。在这种理解下，如果我们想做到电压源，那就要尽量减小电源的内阻。比如用足够粗的铜线去做电源或发电机。但这显然是不科学的。
电压源的内阻，不能想象成真实的导线电阻，而是等效电阻的概念。
如下图所示，将电源看成是一个黑盒子，如果电压源V1的导线内阻是2.5K，那么从常理上来看，已经有这么大的内阻了，它就不是一个电压源了。但是只要R1够轻（比如1M欧）负载两端的压差就接近5V，那么从右边往左边看，左边的黄色框区域就是一个5V的电压源。
如果黄色框图电源保持内阻不变，当外部负载变成2.5K时，我们去偷偷的把V1的电压升高到10V。在负载两端往电源方向看，电源的输出电压还是5V。那么可以说这是一个没有内阻的电源。
这种偷偷改变内部电压的方法可以毫无压力的制造出“0欧内阻”的电源。但是在流过负载的电流是无法骗人的，2.5K欧的负载下，电流为2mA。所以电压源的本质是“电流提供者”。
对于电动势和内阻的可以有如下理解：

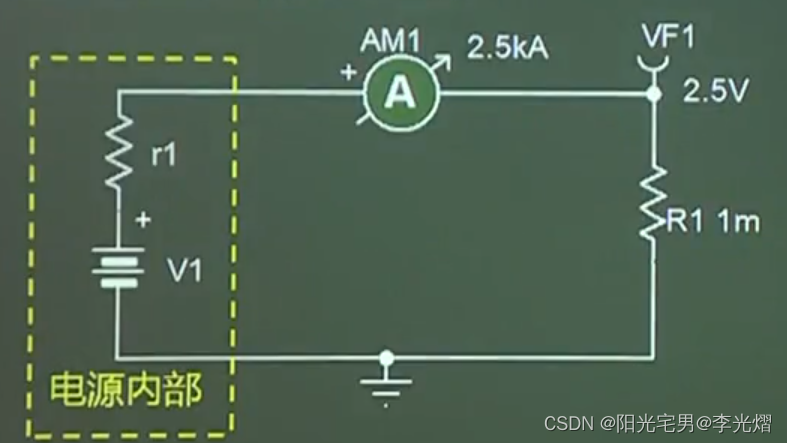

回到前面1毫欧重负载情况，如果电源对负载无法提供5kA的电流，只能输出2.5kA电流，那么负载上的电压将变为2.5V。如下图所示：
对此我们可以有多种理解：

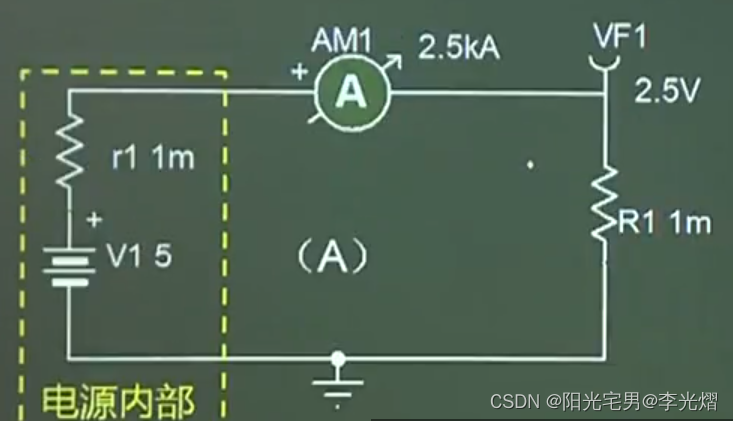

1.V1电压保持5V不变，内阻为1毫欧。所以才导致输出电流降至2.5kA。

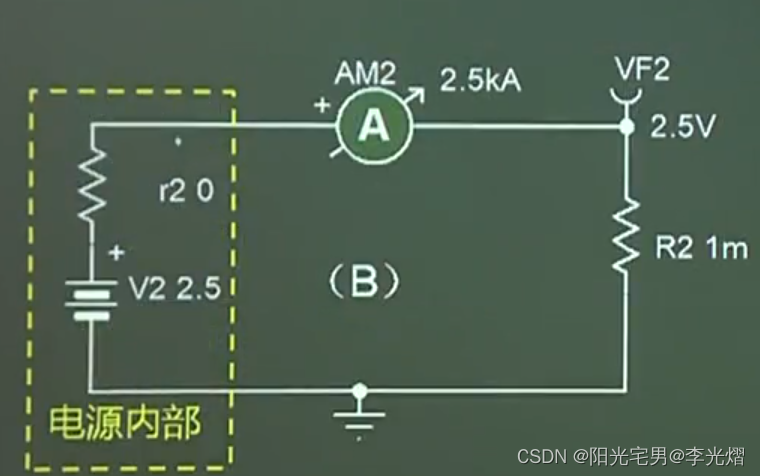

2.电源没有内阻，但由于负载需求电流过大，电源无法提供，所以V2电压降到2.5V。

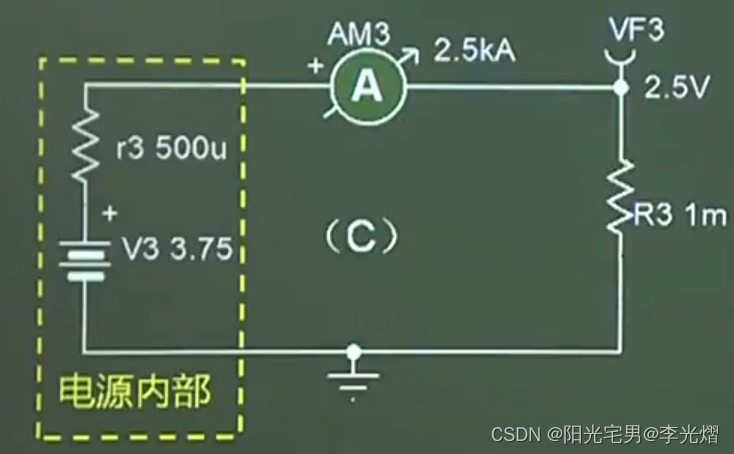

3.电源内阻和电源电压都改变。内阻为500u欧，电压V3为3.75V，输出的电流仍然为2.5kA。

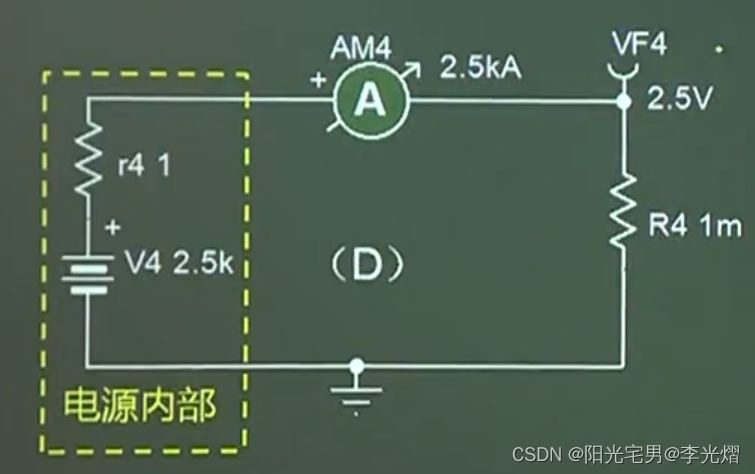

或是内阻很大，有1欧，电源电压为2.5KV，也能得到输出电流为2.5kA
以上三种状态，从负载端往电源端看，负载其实并看不出电源端有什么区别。因此对于负载端来说是相同的。
当负载改变时，同样的输出结果，对于电源的电动势和内阻的改变有很多的可能性。如上文所述，可以是电动势变化、内阻变化、电动势和内阻都变化等等。只不过通常的情况下，我们是假定电动势不变，来计算黄色框图中电源的等效电阻的大小。

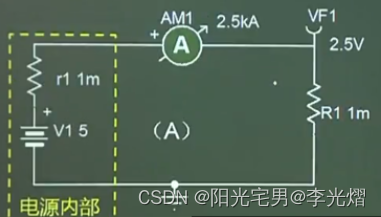

因此对于等效内阻的定义：当空载输出电压为U1，带载输出电压为U2。U2=U1/2时，所带的负载的阻值就等于电源内部等效电阻的阻值。如下图所示：U4为5V电压，外部负载为1毫欧时，输出的电压为2.5V，我们就认为电源内部的等效内阻是1毫欧。
总结：电压源的等效内阻并不反映真实电源电动势和导线内阻，而是人们约定的一种电路参数描述方式。在实际的应用中，我们往往是通过“偷偷”改变电动势来实现电压稳定的效果，而不是花钱来买更粗的铜线来降低电阻。电压源的本质就是带载后需要提供相应的电流，是“电流提供者”。
