在编写程序的过程中，使用了范例里的模板发现labveiw波形图里没有网格线，导致我使用的时候想看值看不清位置的问题。

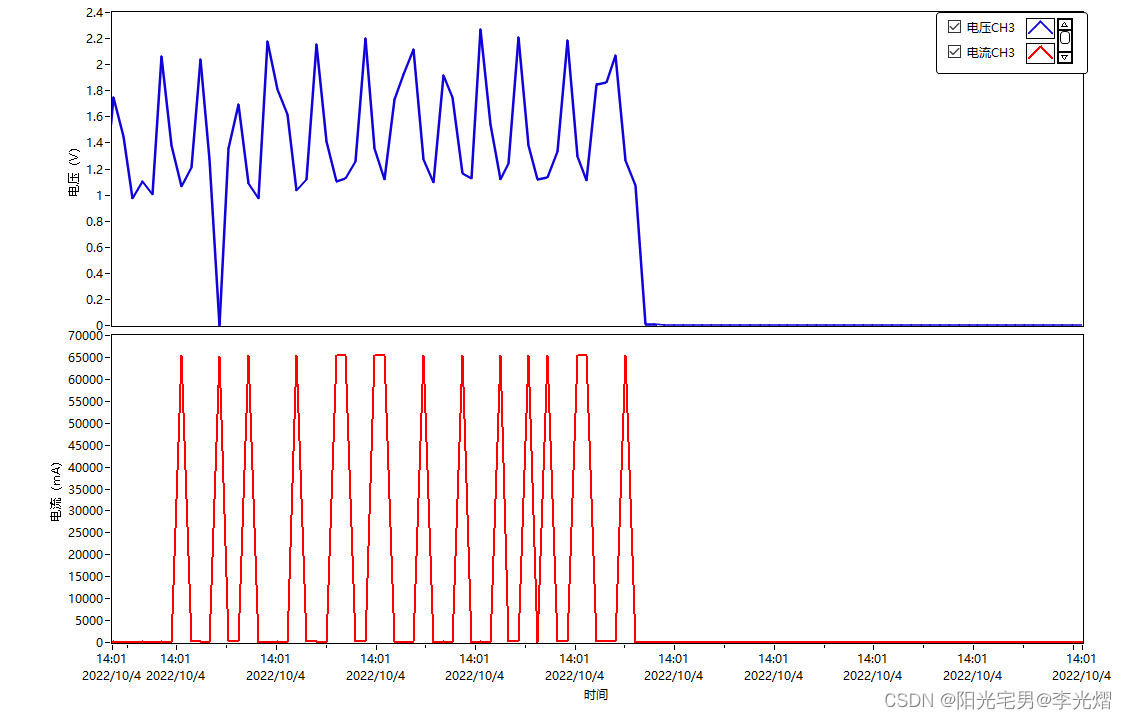

如下所示为没有网格线的通道（数据是随机数据），想要大概看看哪一个点位的电压和电流对应到坐标是多少是很费眼的。

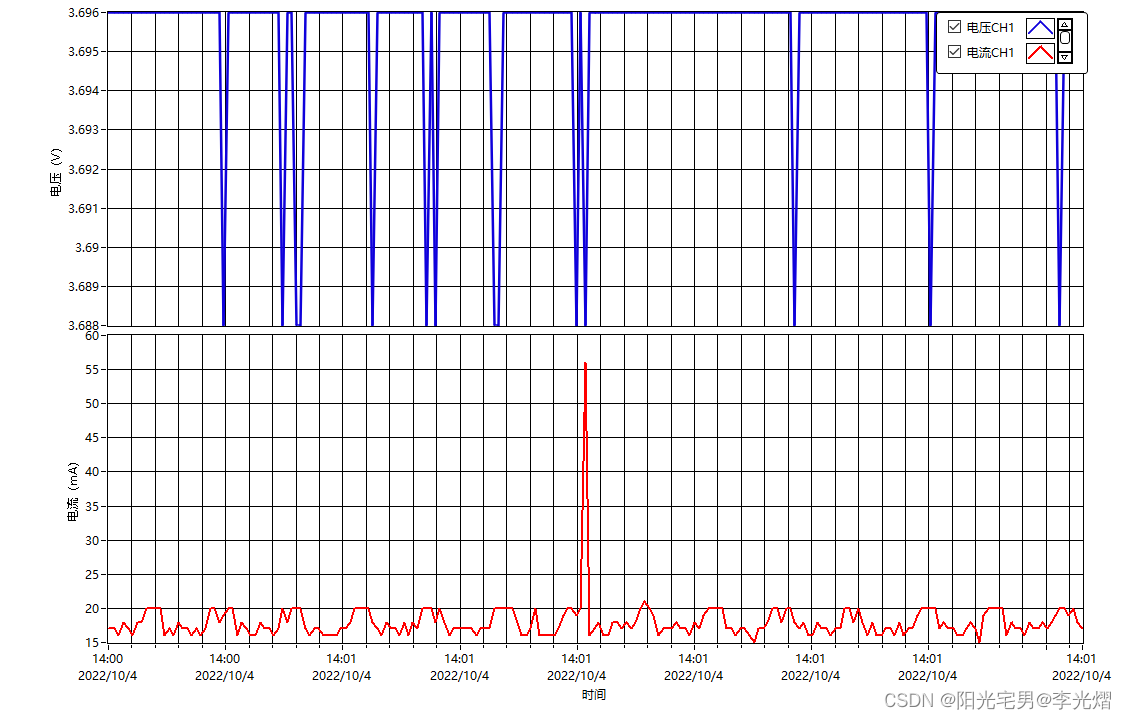

通过增加波形图网格线后，能更方便查看。CH1的通道数据波形是目前在测试的一台样机休眠功耗的真实数据。
如何增加网格线：在波形图右键选择属性->标尺->风格样式与颜。设置X/Y轴的主网格和辅网格颜色，如果不需要任何颜色那么就直接点击右上的T字为透明色，完成设置并保存就行。
总结：labveiw中只要通过设置图表的属性就可以完成网格颜色等一系列操作。
