【电源专题】为什么开关电源中使用脉冲频率调制（PFM）轻载效率会更高？

上期讲到开关电源控制模式有分为PWM模式和PFM模式，PWM模式在轻载的时候效率明显低于PFM模式。那这是为什么呢？

首先我们要先了解开关转换器的效率和损耗。损耗是指输入的能量未传输至输出。那么开关电源的损耗都在什么位置？

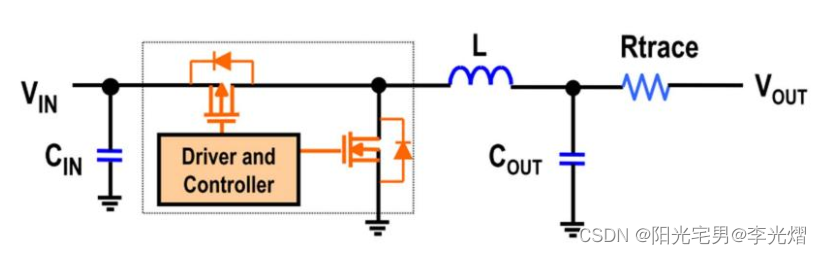

如下图的Buck电源拓扑中，损耗主要由MOSFET、无源组件、转换器IC产生。

• • MOSFET有开关损耗、栅极驱动损耗和传导损耗。
  • 无源器件的电感上有绕组损耗和磁芯损耗，阻性损耗，电容器ESR损耗
  • 转换器IC内部基准、振荡器电路、栅极驱动电路损耗
