【电源专题】电源芯片散热垫(PowerPAD)布局指南

阳光宅男@李光熠 发布时间:2022-08-17 23:02:56 ,浏览量:0

在【PCB专题】芯片比较大的焊盘,开钢网时都要设计成不同数量的小格吗?一文中,我们了解到大面积焊盘需要开栅格或线条孔,避免焊膏印刷时刮薄或焊接时把元件托起,使其他引脚开焊。那么在大功率电源芯片上是否同样的原理呢?

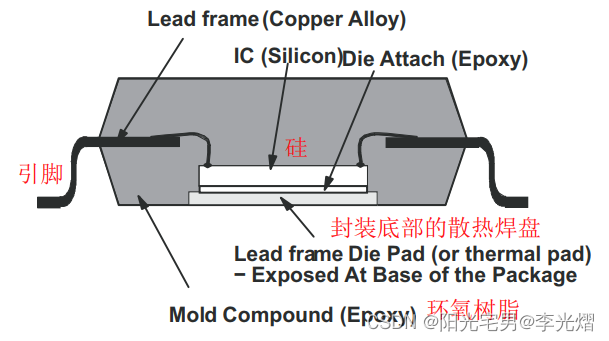

PowerPAD封装是热增强的标准型IC封装,旨在少去使用大体积的散热器和散热片。一般封装使用引线框芯片垫(散热垫)形式,暴露在IC底部,这在芯片与封装外部之间提供了很低的热阻。如下图所示:

电路板布局如下图所示,使用阻焊定义的焊盘形式,使用PCB上的金属铜皮来充当PowerPAD的散热器,顶部了的金属铜区域应用绿油覆盖,只暴露散热垫。应该使铜皮区域尽可能大,使用通孔将散热垫连接到地平面层&
