对于基本的降压、升压和升降压开关稳压器，都需要一个电感来临时存储能量。这些电感的尺寸通常比较大，在PCB布局时必须要为其先想好放置的位置。
对于降压转换器在【电源专题】什么是开关稳压器的热回路？如何优化热回路？中我们明确的知道热回路（开关切换时电流切换而导致电磁干扰的回路）不在电感路径上，因此在降压转换器的而已上并不难。在PCB布局时应该使热回路面积最小（路径短），以便最大限度的减小这些走线的寄生电感，因为寄生电感会导致无用的电压失调，最终产生电磁干扰（EMI）。

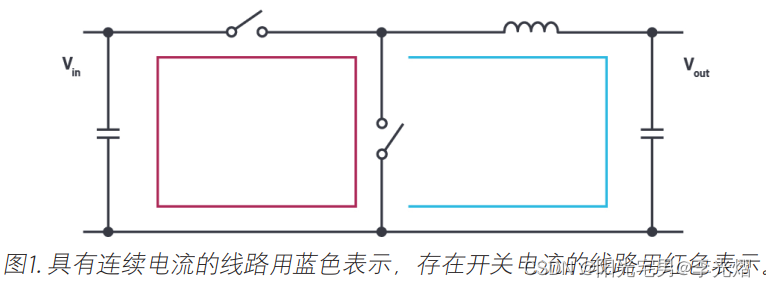

下图红色的电流回路是降压转换器拓扑的热回路。可以看到电感不是热回路的一部分，但放置电感时仍然要遵循一些规则：
