此案例为系统软硬件集成过程中产生的问题案例。案例的主要表现为在一款以单节18650电池供电的设备上，当电池电压在3.6V时发现整机上状态栏的电量显示为1格，显得整个产品的电池很不耐用。
先讲解一下此产品为低端产品，电量显示上是显示格数。有三格、两格、一格和虚框（0格）这四种状态。然后3格、两格都是显示为绿色，而1格的状态是显示红色。如下图所示的例子，但是实际的产品电量显示格数上因为液晶显示的像素问题只有分为三格。

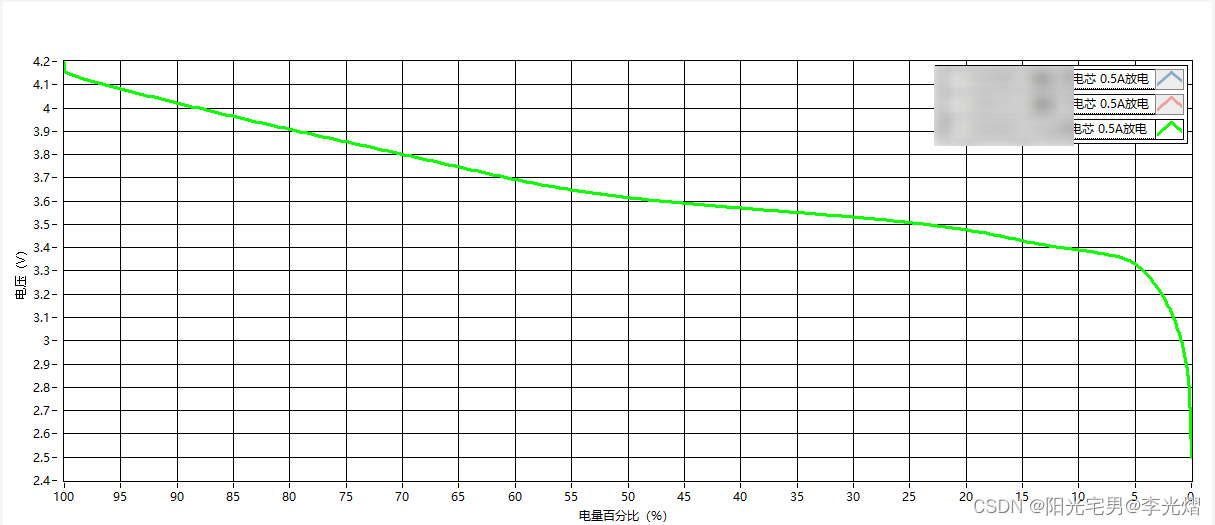

发现这个问题的原因是在测试整机功耗的时候，使用的是外部稳压源，然后无意打到了3.6V时发现屏幕上显示的电量格数为1格红色。这就让人感觉很奇怪，因为正常情况下1650单节锂电池的标称电压是3.6V，这也是其平台电压，在这个电压下应该还有50%的电量。如下图所示为电池0.2C放电曲线和电量百分比与电压的关系曲线：可以很明显的看出在3.6V电压下，电量百分比在48.33%左右。

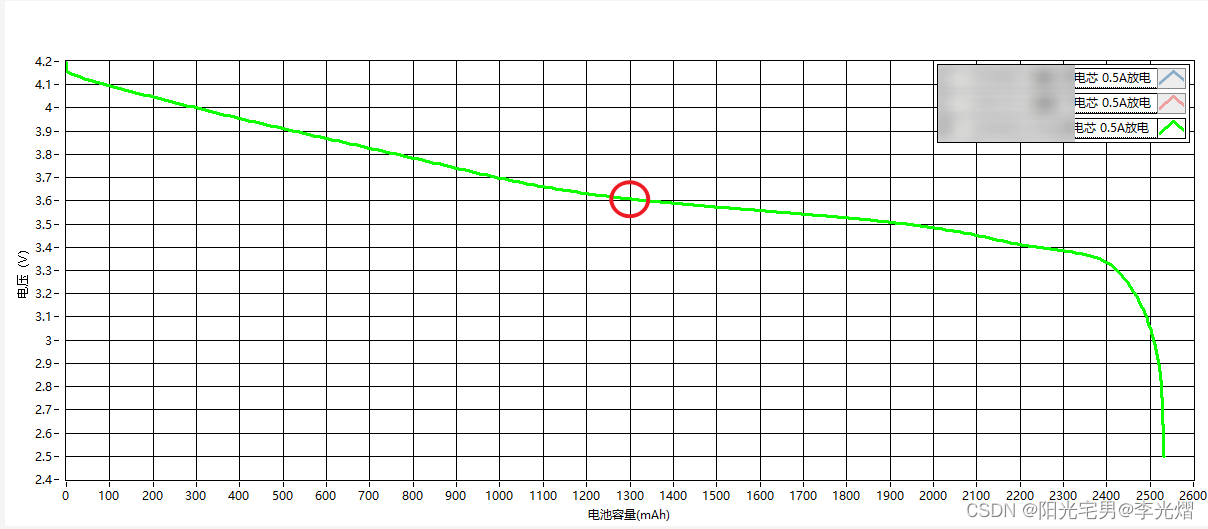

对于电池的容量，3.6V时差不多释放了1300mAh，所以也是接近于50%。
