在星球文章：【示波器专题】现代数字示波器的主要组成部分 中我们给出了现代数字示波器的结构框图。里面有一重要的部分就是触发电路，在文章中没有进行讲解。因此在这里做一个专题梳理。
对于模拟示波器来说，数字示波器有非常丰富的触发功能。正式因为有这些丰富的触发功能，所以数字示波器成为电子工程师用于电路调试的得力工具。示波器采集的开始、停止等关键的动作都是在触发电路的控制下进行的。因此触发对于用户来说有两个最基本的意义。
1.捕获感兴趣的信号。
2.确定波形的时间零点。

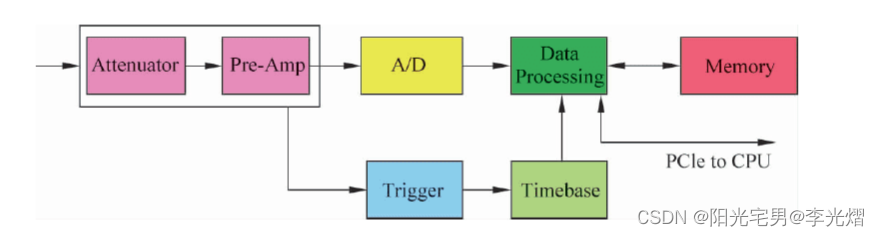

如下图原理框图所示：信号从探头进入示波器后，先经过前置放大器或衰减器，然后分为两路。一路通过高速ADC进行采样和量化，另一路送给触发电路。触发电路实时对输入信号进行监控，并判断是否满足用户事先设置好的触发条件。
触发对于波形的稳定显示非常重要。如果示波器没有触发功能，那么示波器可以采集到的波形的任何一段时间
