电路分析十五：一键开关机电路

网上很多开关机电路是比较接近的，只是有的器件选型选得不一样，比如下面这个：

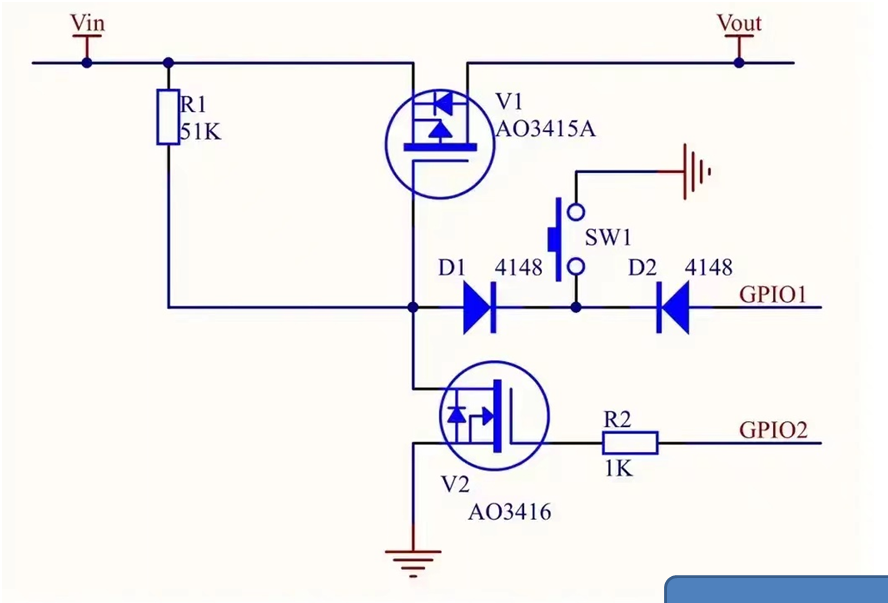

电路1：

 概括一下就是：

电池开关机电路，按键接通，软件拉IO维持；关闭时检测按键，再IO切断。

拉低IO同时也拉低v1的gate，但是高电平时gate不要影响到gpio1

这是开机电路软硬件结合，开关按下到负级v1 g级低电平导通单片机供电工作gpio2 高电平信号用于v1导通保持，再按下开关gpio1 电平变低单片机gpio2停止输出高电平就关机了

按开关前，系统没上电，啥状态也没有。gpio1脚就是检测按钮的。程序开始运行后，检测按钮按下，就给goio2 高电平，维持电源。后面检测到按钮按下就关闭电源。

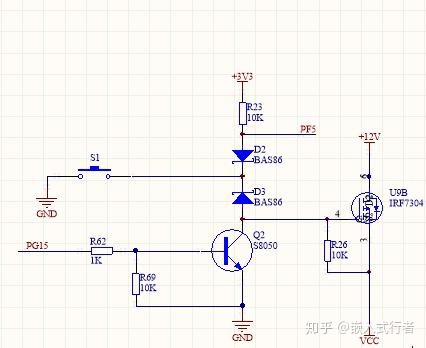

电路2：

电路解析：

电路的通断是用IRF7304一颗大功率的PMOS管来实现的，分析上图电路可知要想把PMOS导通，结合PMOS管的导通条件，MOS管的G极需要满足GS
