ZYNQ裸机开发中的Cache问题

在裸机开发中，经常会涉及到cache一致性的问题，我们知道，使用Xil_DCacheFlushRange和Xil_DCacheInvalidateRange函数可以解决这个问题，但是Xil_DCacheInvalidateRange使用时有一些注意事项，之前没注意，导致一些莫名奇怪的错误，故在此记录一下。 我们知道，在cache和DDR之间数据传输的基本单位是Cache Line,因此，在使用Xil_DCacheInvalidateRange时，无论是起始地址，还是要Invalidate的长度，都必须是Cache Line大小的整数倍，否则会发生错误，比如前几个数据或者后几个数据不对。正确的使用方法如下:

void pl_conv_pool(XTop Hls_inst,signed char* in,short* out,int pool,int layer,int fsize,int ch_in,int ch_out,int pad){
	Xil_DCacheFlushRange((u32)in,ch_in*(fsize+2*pad)*(fsize+2*pad)*sizeof(signed char));
	XTop_Set_in1_V(&Hls_inst,(u32)in);
	XTop_Set_in2_V(&Hls_inst,(u32)in);
	XTop_Set_out_V(&Hls_inst,(u32)out);
	XTop_Set_fsize(&Hls_inst,(u32)(fsize+2*pad));
	XTop_Set_ch_in(&Hls_inst, (u32)(ch_in));
	if(ch_out==10)
		XTop_Set_ch_out(&Hls_inst,(u32)(ch_out+6));
	else
		XTop_Set_ch_out(&Hls_inst,(u32)(ch_out));
	XTop_Set_pool(&Hls_inst,(u32)pool);
	XTop_Set_layer(&Hls_inst,(u32)layer);
	XTop_Start(&Hls_inst);
	while (XTop_IsDone(&Hls_inst) == 0);
	if(pool==1)
	    Xil_DCacheInvalidateRange((u32)((unsigned int)out&0xffffffe0), 32*((ch_out*fsize*fsize/4*sizeof(short))/32+2));
	else
	    Xil_DCacheInvalidateRange((u32)((unsigned int)out&0xffffffe0), 32*((ch_out*fsize*fsize*sizeof(short))/32+2));
}

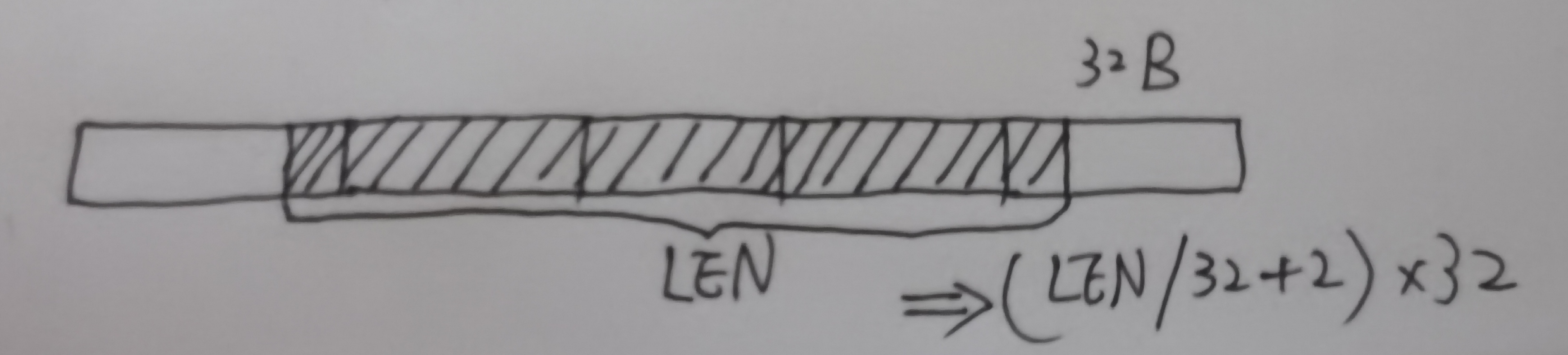

为了地址对齐，要和0xffffffe0与，为了长度是cache line的整数倍，要将总的字节数除以32，向下取整后+2，最后乘以cache line的大小（这里是32byte)，至于为什么这么计算，可以参见下图
