在卷积神经网络（CNN）中，特征图是一个4维的张量，分别为batch维度N，通道维度C,特征图高H和特征图宽W，在不同的深度学习框架中，特征图也有着不同的存储格式，例如NCHW和NHWC，两者的区别就是通道所在的维度不同，在不同的情况下，这两种存储格式都有各自的优点，下图即为两种存储格式的示意图。
在使用FPGA设计加速器时，由于FPGA的片上BRAM资源十分有限，无法一次性容纳所有的特征图数据，因此往往会采取分片的策略，即对于一个
C
×
H
×
W
C \times H \times W
C×H×W的特征图来说，我们每次只读取
T
n
×
T
r
×
T
c
T_n\times T_r \times T_c
Tn×Tr×Tc个神经元，待该部分数据使用完毕之后，再读取下一块特征图。在这种策略下，NCHW排布比NHWC排布更占优势，因为它往往可以提供更大的突发传输长度(如果
T
r
>
T
n
T_r>T_n
Tr>Tn)，然而，提高一个系统的内存带宽并非只有这一种方法，其他方法还包括增大数据传输的位宽、增大传输接口数。例如，如果激活值被量化为16bit，而zynq7020开发板每一个HP接口的最大数据位宽为64bit，那么如果仅采用NCHW排布方式，我们只能优化突发传输长度，而无法充分利用AXI HP接口64bit位宽的优势。因此，针对这个问题，我们引出了下面要介绍的NC4HW4内存排布格式。

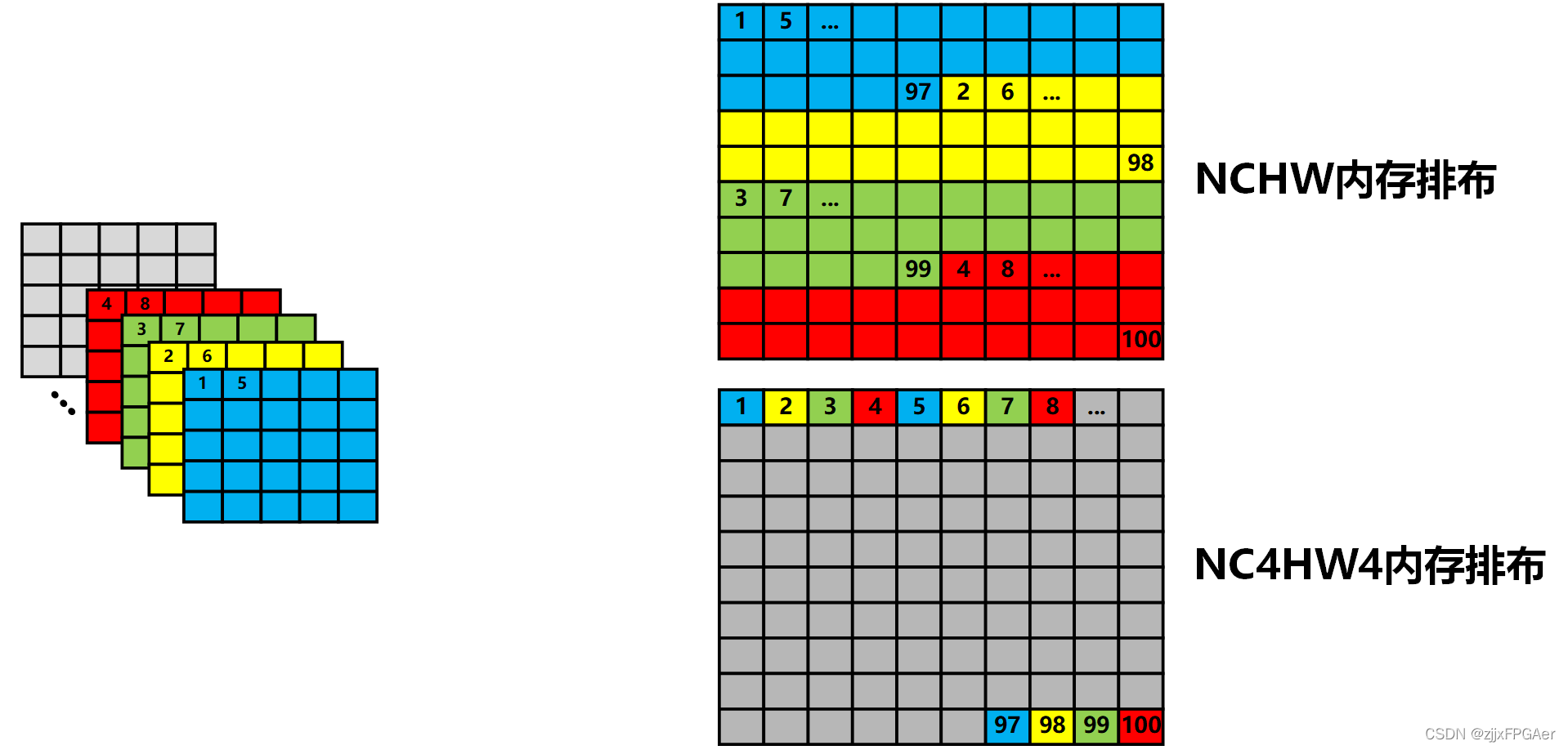

如下图所示，这就是我们要介绍的NC4HW4内存排布格式。
该格式将每四个连续通道的特征图分为一组，在每一组内，这4幅特征图按照NHWC的格式存储。在上图中，经过NC4HW4排布之后，1，2，3，4在内存上相邻，同理，同一像素位置，不同通道的四个神经元5，6，7，8也在内存上相邻。在这种排布方式下，我们可以每次并行的读取4个数据(充分利用了AXI HP接口64bit位宽的优势)，同时，相对于传统方法中的NCHW，突发传输长度仍然保持不变(
T
c
T_c
Tc)。
