本文通过system verilog,实现了一个10010序列检测器

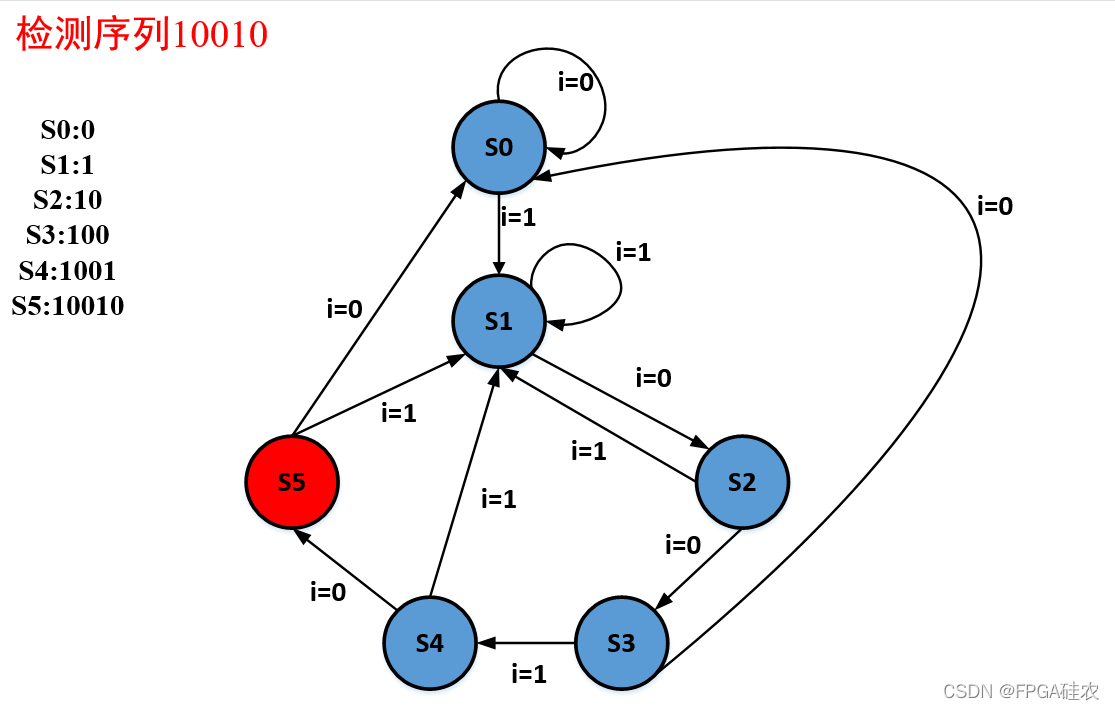

状态机设计状态机是数字电路设计中一个十分重要的概念,许多复杂的控制都可以通过状态机完成,本文要实现的10010序列检测器,同样也可以通过状态机来实现。 下面是状态机设计的思路: S0表示当前检测到的序列为0,如果检测到1,则转换到S1,否则保持原状态不变; S1表示当前检测到的序列为1,如果检测到1,则保持状态不变,如果检测到0,则跳到状态S2; S2表示当前检测的序列为10,如果检测到1,则跳转到S1,否则跳转至S3; S3表示当前检测到的序列为100,如果检测到1,则跳转至S4,否则跳转至S0; S4表示当前检测到的序列为1001,如果检测到0,则跳转到S5,否则跳转至S1。 S5表示当前检测到的序列为10010,如果检测到0,则跳到S0,否则跳转至S1 状态机如下图所示:
`timescale 1ns / 1ps
//
// Company:
// Engineer:
//
// Create Date: 2022/02/23 13:50:20
// Design Name:
// Module Name: Sequence_detection
// Project Name:
// Target Devices:
// Tool Versions:
// Description:
//
// Dependencies:
//
// Revision:
// Revision 0.01 - File Created
// Additional Comments:
//
//
module Sequence_detection(
input logic clk,
input logic rst,
input logic bit_in,
output logic detected
);
typedef enum bit [2:0]
{
S0,
S1,
S2,
S3,
S4,
S5}
FSM_STATE;
//
FSM_STATE cur_state,next_state;
always_ff@(posedge clk,posedge rst)
if(rst)
cur_state
