问题描述:给定32个32bit的数,求出这32个数中的最大值以及次大值。 相似问题:给定32个数,求最大值。 首先,相似问题的解法相信大家都比较熟悉,有两种,第一种就是挨个比较,第1个和第二个比较得到最大值max,下一个周期,max和第三个比较得到最大值,更新max…。这种方法需要O(N)个时钟周期,性能较差。 另一种方法就是采用分治的思路,将32个数求最大值,看成前16个数求最大值max1、后16个数求最大值max2、求max1,max2最大值这三个问题,继续递归下去,就能得到第二种方法,体现在硬件结构上,就是树状结构,同时,为了增大时钟频率,同时增大吞吐量,我们可以在加法树的每一级后面用寄存器打一拍,最终形成一个
O
(
l
o
g
2
N
)
O(log_2^N)
O(log2N)深度的树,如下图所示。 类似的,对于本文所描述的问题,我们也可以采用分治的思路,下面这个图就很好的展示了对于本文中题目的解法。

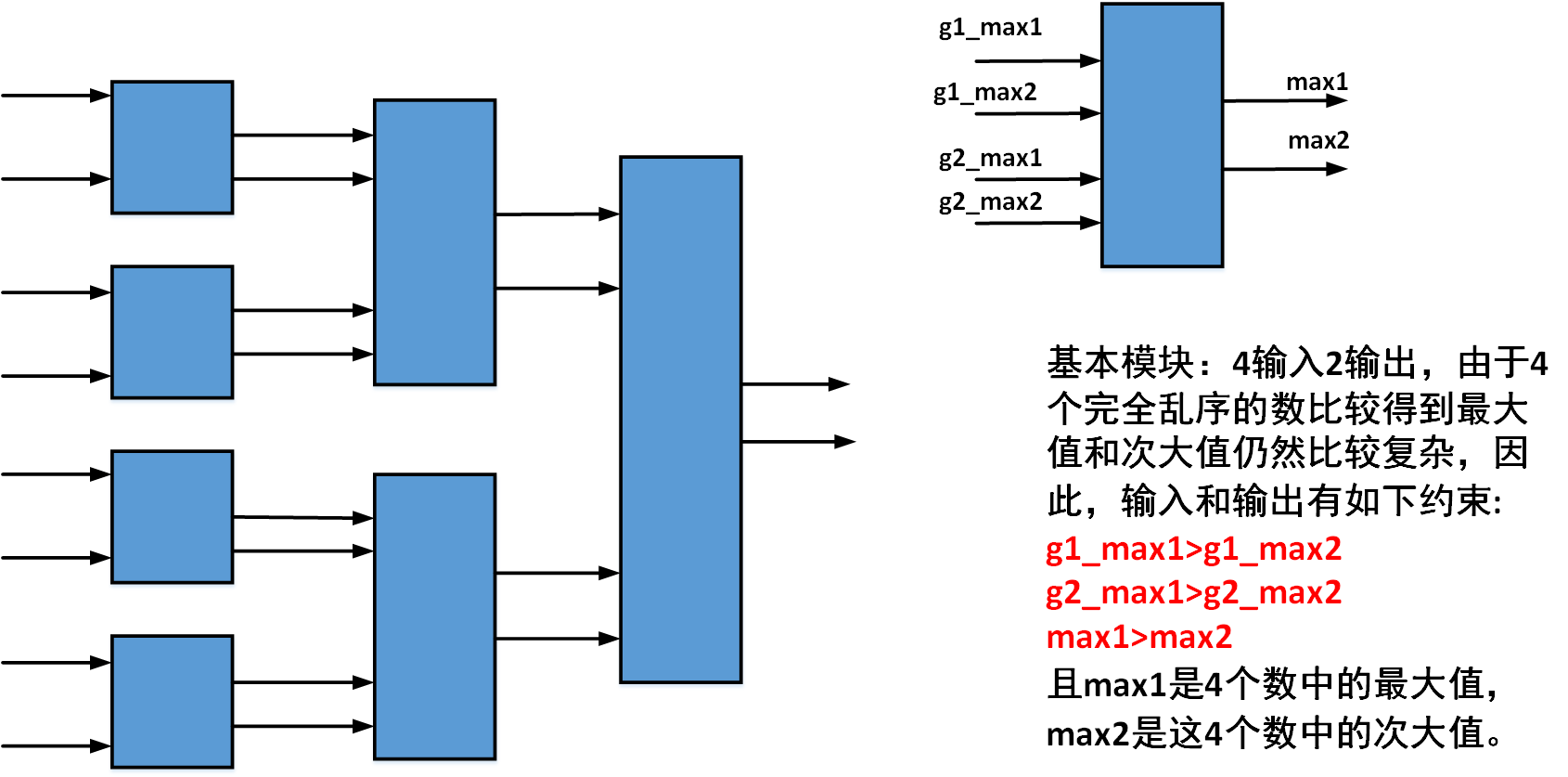

如上图所示,右上角是我们的基本模块,其中g1_*信号分别是上一级的最大值和次大值,g2_*信号也是上一级的最大值和次大值,这四个信号作为当前基本模块的输入,得到这4个数的最大值max1和次大值max2。为了满足基本模块输入的约束,我们在第一级中引入了一个二输入二输出的模块,其功能是输出两个输入值的最大值和次大值,这是很容易实现的。 RTL代码实现 基本模块代码:
`timescale 1ns / 1ps
//
// Company:
// Engineer:
//
// Create Date: 2022/02/24 20:58:22
// Design Name:
// Module Name: compare
// Project Name:
// Target Devices:
// Tool Versions:
// Description:
//
// Dependencies:
//
// Revision:
// Revision 0.01 - File Created
// Additional Comments:
//
//
module compare(
input logic clk,
input logic [31:0] g1_max1,
input logic [31:0] g1_max2,
input logic [31:0] g2_max1,
input logic [31:0] g2_max2,
output logic [31:0] max1,
output logic [31:0] max2
);
always_ff@(posedge clk)
if(g1_max1g2_max2,g2_max1>g1_max1>g1_max2
if(g2_max2>g1_max1)
max2g2_max2,g1_max1>g1_max2
max1
