数字IC面试手撕代码(三)

FPGA硅农 发布时间:2022-03-03 14:41:41 ,浏览量:4

题目

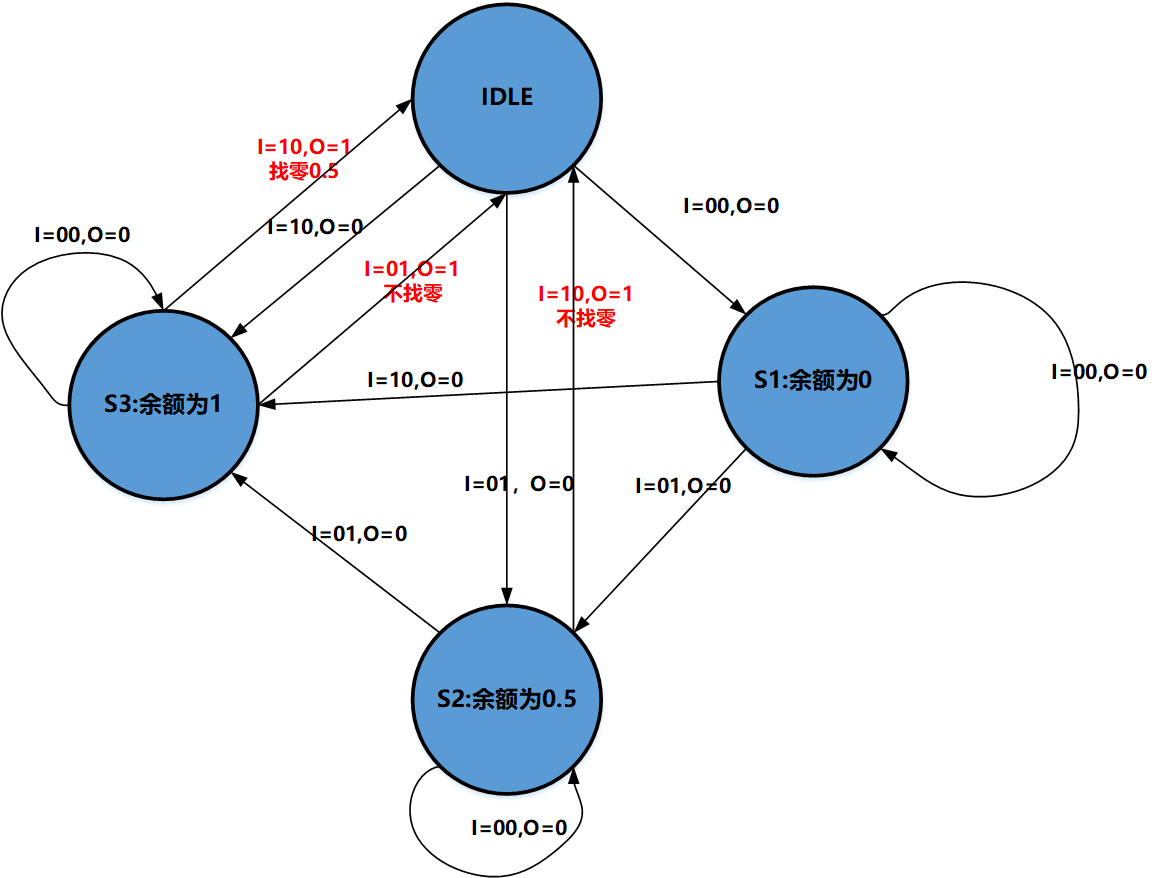

设计电路,完成以下功能:每瓶饮料1.5元,一次只能投入一个硬币,可投入0.5与1.0两种硬币,具有找零功能。 分析:由于一次只能投入一个硬币,且具有找零的功能,因此,饮料机内的余额必定小于1.5,通过分析,不难得到余额只可能是0,0.5,1.0这三种情况,因此,我们可以设置4个状态: IDLE:复位状态 S1:余额为0 S2:余额为0.5 S3:余额外为1 我们以2bit信号为输入,若高位为1,表示投入1元,否则表示投入0.5元,若都为0,则表示不投入钱,不存在同时为1的情况(一次只能投入一个硬币)。输出drink信号为1位,当它为1时表示输出饮料,则有如下状态机 在这里插入图片描述

代码实现
`timescale 1ns / 1ps
//
// Company:
// Engineer:
//
// Create Date: 2022/03/03 13:45:48
// Design Name:
// Module Name: drink_machine
// Project Name:
// Target Devices:
// Tool Versions:
// Description:
//
// Dependencies:
//
// Revision:
// Revision 0.01 - File Created
// Additional Comments:
//
//


module drink_machine(
input logic clk,
input logic rst,
input logic [1:0] money,
output logic drink,
output logic money_back                //找零0.5或0
    );
typedef enum bit [1:0] {
    IDLE,
    S1,                  //余额为0
    S2,                  //余额为0.5
    S3                   //余额为1.0
  } STATE;
STATE cur_state,next_state;
//
always_ff@(posedge clk,posedge rst)
if(rst)
    cur_state
