数字IC面试手撕代码(八)

问题

给定8bit无符号整数a,b,求a除以b(b不为0)的商q和余数r。

方法

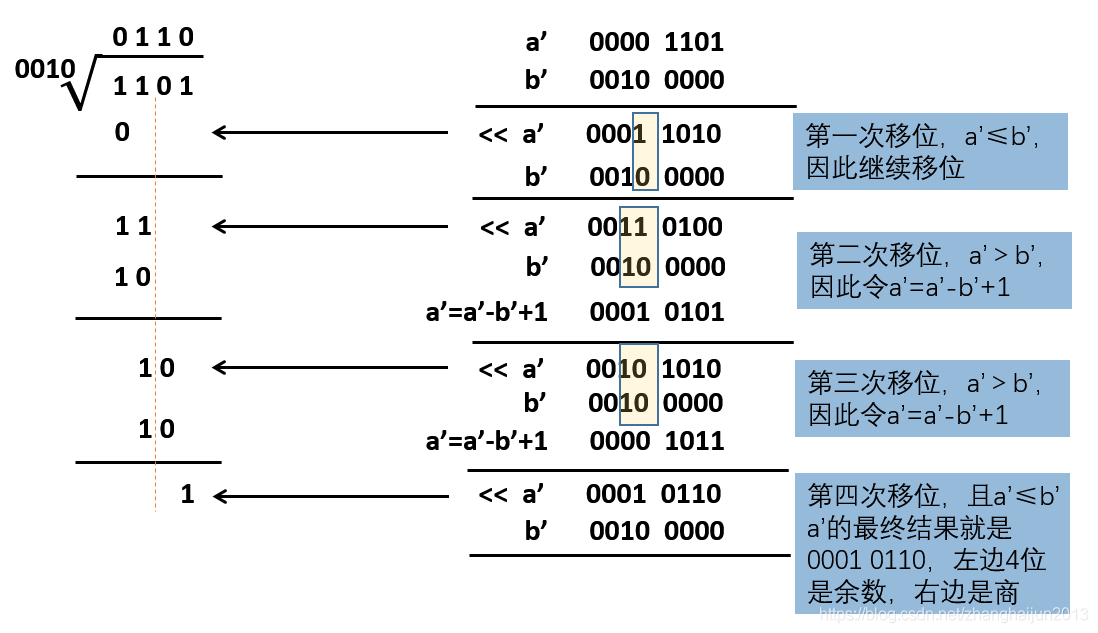

第一种能够想到的方法，就是a一直减去b，一直减到差小于b为止，此时，这个最终的差即为余数，而减去b的次数即为商。然而，这个方法在商比较大的时候需要许多个周期才能得到结果，因此并不吸引人。 另一种方法如下图所示 步骤如下： 1.令a_r={N’d0,a},b_r={b,N’d0} 2.在每个时钟周期，将a_r左移一位，末尾补0，然后与b_r比较；若大于b_r，则a_r=a_r-b_r+1，否则继续比较 3.移位N次后，a_r的高N位为余数，低N位为商。 可以看到，该方法在求商和余数时，所需的时钟周期数恒为N（N为a,b的位宽)，因此，相对于前一种方法，在商比较大的时候，具有明显的优势。

RTL代码实现

设计文件(以8bit无符号整数除法为例)

`timescale 1ns / 1ps
//
// Company:
// Engineer:
//
// Create Date: 2022/03/18 21:37:17
// Design Name:
// Module Name: demo
// Project Name:
// Target Devices:
// Tool Versions:
// Description:
//
// Dependencies:
//
// Revision:
// Revision 0.01 - File Created
// Additional Comments:
//
//


module demo
(
    input logic clk,
    input logic rst_n,
    input logic [7:0] a,
    input logic [7:0] b,
    input logic valid,
    output logic [7:0] q,
    output logic [7:0] r,
    output logic ready
);
logic [15:0] a_r;
logic [15:0] b_r;
logic [31:0] cnt;                //计数器
logic busy;
logic [15:0] a_shift;
assign a_shift={a_r[14:0],1'b0};                       //a_r左移一位
//
always_ff@(posedge clk,negedge rst_n)
if(~rst_n)
    a_r
